ProMinent DULCODOS Pool Soft Montageanleitung Seite 25

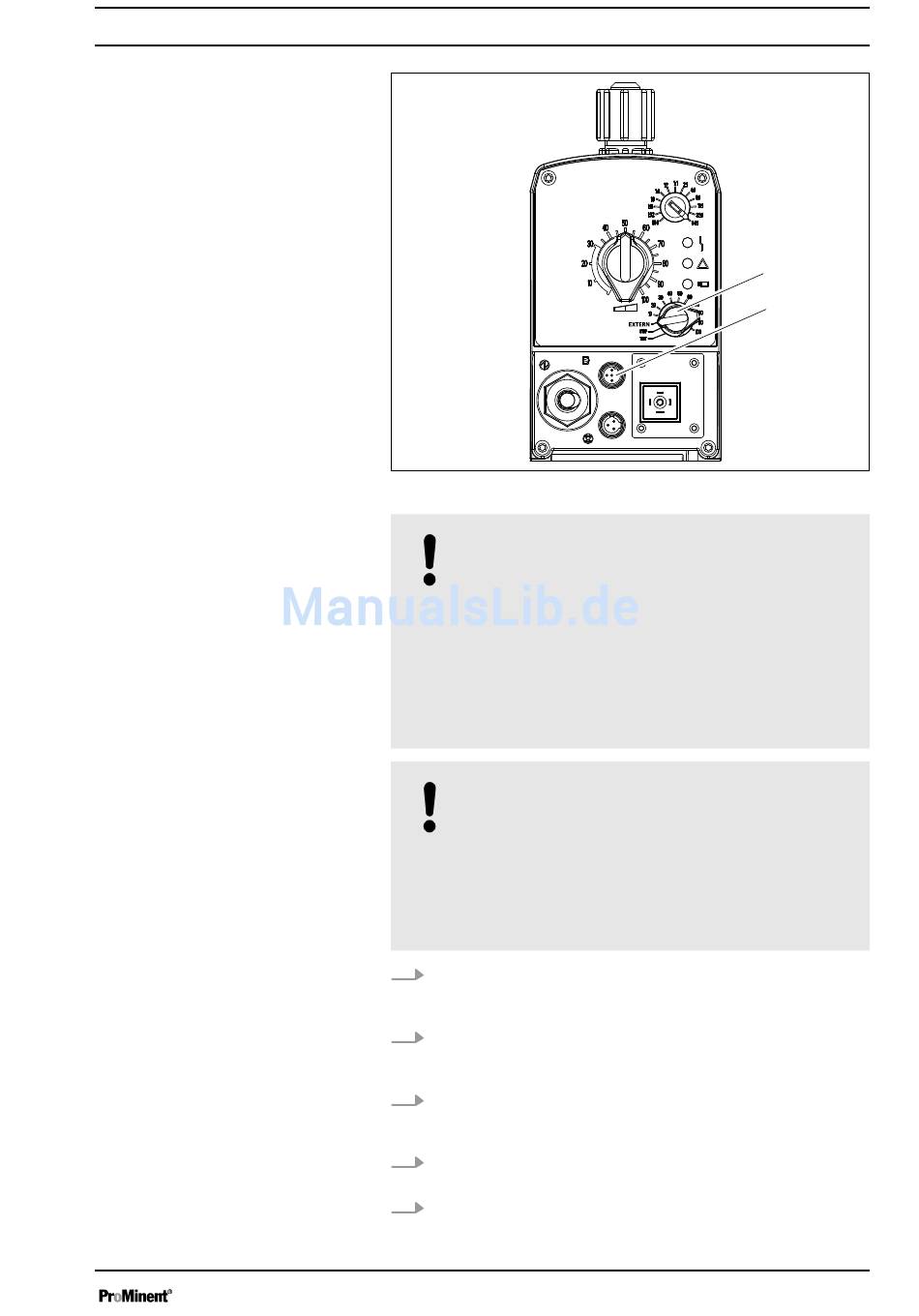

Abb. 13: Multifunktionsschalter (1) auf [EXTERN]
HINWEIS!
Maximal zulässiger Betriebsdruck des Durchlaufge‐
bers
Den Druck direkt an der Messwasser-Entnahmestelle
durch einen Druckminderer auf max. 2 bar (bei 30 °C)
begrenzen. Sonst wird der maximal zulässige
Betriebsdruck des Durchlaufgebers überschritten.
Am Auslauf darf sich kein Gegendruck von über 2 bar
(bei 30 °C) aufbauen. Sonst wird der maximal zuläs‐
sige Betriebsdruck des Durchlaufgebers überschritten.
HINWEIS!
Mehrfunktionsventil: Dosierstelle mit Rückschlagventil
Wenn Sie ein Mehrfunktionsventil verwenden, dann
muss an der Dosierstelle ein Rückschlagventil sein (im
mitgelieferten Dosierventil integriert). Sonst kann beim
Betätigen des Mehrfunktionsventils der gesamte Inhalt
der Anlage, über die Bypassleitung des Mehrfunktions‐
ventils, zurückfließen.
1. Mit Durchfluss-Sensor: Schieben Sie den Durchfluss-Sensor
in den Durchlaufgeber und ziehen Sie den Übergangsnippel
und den Klemmnippel an
2. Führen Sie den Messwasserzulauf über einen Kugelhahn
vom Filterkreislauf an den Durchlaufgeber, siehe Abbil‐
dungen oben
3. Führen Sie den Messwasserabfluss vom Durchlaufgeber
über einen Kugelhahn in den Filterkreislauf, siehe Abbil‐
dungen oben
4. Installieren Sie für jedes Dosierventil eine Muffe 1/2" an das
Rohr des Filterkreislaufes
5. Schrauben Sie die Dosierventile in eine Muffe des Rohrs des
Filterkreislaufes
Montage
1.
2.
A2083
25
