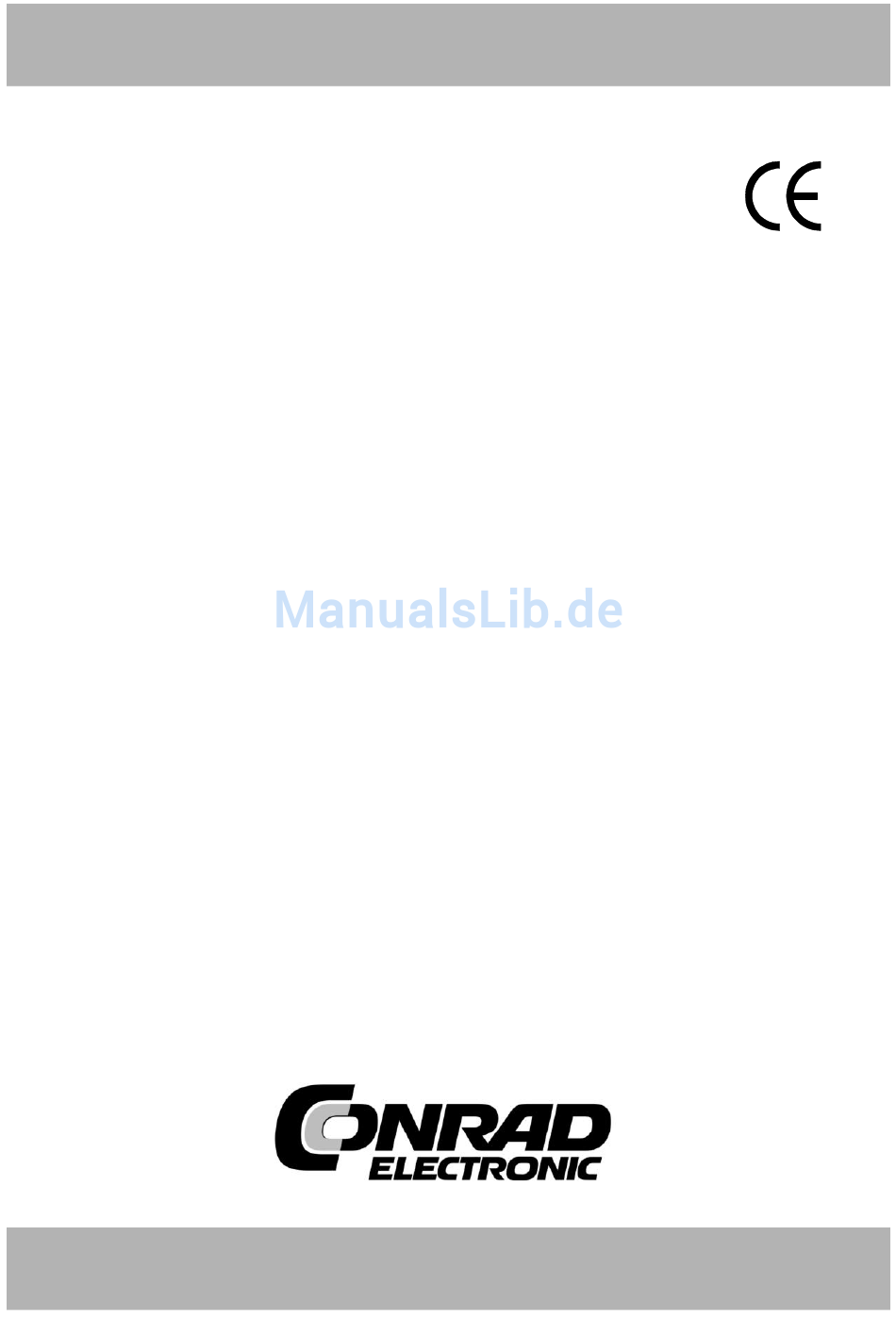

B E D I E N U N G S A N L E I T U N G
Version 06/04
Scopemeter 750
Best.-Nr. 12 17 50
Diese Bedienungsanleitung gehört zu diesem Produkt.
Sie enthält wichtige Hinweise zur Inbetriebnahme und
Handhabung. Achten Sie hierauf, auch wenn Sie dieses
Produkt an Dritte weitergeben.
Heben Sie deshalb diese Bedienungsanleitung zum Nach-
lesen auf!
www.conrad.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Conrad Electronic Scopemeter 750
Inhaltszusammenfassung für Conrad Electronic Scopemeter 750
- Seite 1 B E D I E N U N G S A N L E I T U N G Version 06/04 Scopemeter 750 Best.-Nr. 12 17 50 Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung.
-
Seite 2: Bestimmungsgemäße Verwendung
Einführung Sehr geehrter Kunde, wir bedanken uns für den Kauf des ScopeDMM 750. Mit diesem Produkt haben Sie ein Gerät erworben, welches nach dem heutigen Stand der Technik gebaut wurde. Der Aufbau entspricht DIN VDE 0411 = EN 61010. Darüber hinaus ist es EMV geprüft und entspricht somit den Anforderungen der geltenden europäischen und nationalen Richtlinien. -
Seite 3: Sicherheits- Und Gefahrenhinweise
Sicherheits- und Gefahrenhinweise Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt jeder Garantieanspruch. ♦... -
Seite 4: Einzelteilebezeichnung
♦ Überprüfen Sie vor jeder Messung Ihr Messgerät auf Beschädigung. ♦ Vermeiden Sie zu ihrer eigenen Sicherheit unbedingt ein Feucht- oder Nasswerden des Messgerätes bzw. der Messleitungen. ♦ Verwenden Sie zum Messen nur die Messleitungen, welche dem Messgerät beiliegen, bzw. die Adapter, welche als Option dazu passend erhältlich sind. - Seite 5 DISPLAYANZEIGEN Ampere Neustart im Peak-Hold-, Min./Max.- Modus Wechselstrom SAVE Sichert das aktuelle Signal im Speicher AUTO Automat. Bereichswahl SINGLE Einzelsignal Mittelwert SLEEP Automatische Abschaltung CALL Gespeicherte Daten abrufen TEST Selbsttest CLEAR Gespeicherte Daten löschen TIME Manuelle Änderung der Zeitbasis Dezibel TRIG Frequenztrigger Gleichstrom...
-
Seite 6: Beschreibung Der Tasten
HELP: Anzeige wichtiger Sicherheitshinweise und Hinweise zum richtigen Anschluss der Messleitungen sowie Anleitungen zu Messverfahren. RANGE: Umschalten zwischen AUTO RANGE (automatischer Bereichswahl) und MANUAL RANGE (manueller Bereichswahl) AC/DC: Umschalten zwischen Wechsel- und Gleichstrom-Messungen im mV-, V- ,mA- und A-Messbereich. Help/RS232: Hilfetaste 3 Sekunden lang drücken, bis das -Symbol im Display RS 232... -
Seite 7: Auto Power Off - Automatische Abschaltung
HELP – Hilfetaste Über diese Tasten werden grundlegende Scherheitshinweise, die Lage der Eingangsbuchsen und Anleitungen zu Messverfahren angezeigt. Um zur Hilfe zu gelangen, Taste HELP drücken und entsprechende Seite mit der Funktionstasten F1 (Seite nach unten) und F4 (Seite nach oben) auswählen. SAVE - Speichern Das ScopeDMM 750 ist mit 15 Speicherplätzen für Messwerte ausgestattet. -
Seite 8: Aux - Messungen Mit Optionalen Adaptern
Printer (Drucker) EPSON M-T102 Baud rate (Übertragungsrate) 1200bps, 2400bps, 4800 bps, 9600bps. Parity bit (Paritätsbit) NONE (KEIN) dBm reference (Bezugswert bei dB- 2Ω, 4Ω, 8Ω, 16Ω, 50Ω, 75Ω, 93Ω, 110Ω, 125Ω, 135Ω, Messungen) 150Ω, 300Ω, 600Ω, 900Ω, 1000Ω, 1200Ω Beeper (Biepton) enable (aktiviert) disable (deaktiviert). -
Seite 9: Multimeter Betrieb
Temperatur Multimeter Betrieb AC (Wechsel- und DC (Gleich-)Spannungsmessung (mV, V) ACHTUNG! Gefahr eines Elektroschocks. Bei einigen Anwendungen kann die Länge der im Lieferumfang enthaltenen Messspitzen nicht ausreichen um Kontakt mit stromführenden Teilen herzustellen, weil diese z.B. zu tief im Innern eines 230V-Anschlusses liegen. Dies kann dazu führen, dass der angezeigte Wert des ScopeDMM 750 „0V“... - Seite 10 Schwarze Messleitung an die negative COM-Buchse (dritte von links) und rote Messleitung an die positive Ω-Buchse (erste von rechts) anschließen. Funktionsdrehschalter auf „ Ω “ stellen. Messspitzen mit dem zu messenden Objekt verbinden. Es wird empfohlen, eine Seite des zu prüfenden Objektes vom Stomkreis zu trennen (z.B. auslöten).
- Seite 11 Schwarze Messleitung an die negative COM-Buchse (dritte von links) und rote Messleitung an die positive „mA“ (zweite von links) oder „20A“ (erste von links) -Buchse anschließen. Funktionsdrehschalter auf „ A≅ “ stellen. Das Messgerät schaltet in den „AC“ (Wechselstrom) „mA“-Messbereich. Mit der Taste „AC/DC“...
- Seite 12 unterbrochen (PAUSE). Mit der Taste F3 (LINE/BAR) wird zwischen der Darstellung des Verlaufsdiagramms als Linie (LINE) oder Balken (BAR) gewechselt. Zum Verlassen dieses Modus Taste F4 (EXIT) drücken. PEAK-HOLD-Messung Peakhold = Erfassung der Spitzenwerte (min und max) einer Messung. Die Spitzenwerte werden innerhalb einer Sekunde festgehalten.
- Seite 13 VORSICHT! Wird in einem Stromkreis ein Motor AN- oder AUS-geschaltet, darf KEINE Strom- oder Spannungsmessung, beim Ein- oder Ausschalten entstehenden Strom- /Spannungsspitzen zur Beschädigung des Messgeräts führen können. Der Oszilloskop-Betrieb ist nur im Spannungsmessbereich verfügbar! Messleitung bzw. Oszilloskop-Tastkopf mit BNC-Adapter anschließen. Schließen sie hierzu die schwarze Messleitung an die negative COM-Buchse (dritte von links) und rote Messleitung an die positive V-Buchse (erste von rechts) an.
- Seite 14 Trigger-Punkt Volt 1,5V/div Schwarzer Bereich kann nicht von der Glitch-Funktion erfasst werden. Time/Div 10% (0,2ms) F3 (Position): Einstellung der Vertikal Position: Mit der Taste F2 (Position) gelangen Sie in das Untermenü zur Einstellung der Vertikalen Position der Signals. Drücken der Taste F1 (Reset): Setzen des Signals auf Null-Linie Drücken der Tasten F2 (t) und F3 (u): Änderung der Vertikalen Position.
-
Seite 15: Rpm - Motor-Drehzahlmessung
Ein wiederholtes Drücken der Tasten während der Reaktionszeit kann zu weiteren Reaktionsverzögerungen führen. Durch diese eingebaute Sicherheitsabfrage werden Fehleingaben weitestgehendes vermieden. SIG·OUT - Signalgenerator Das ScopeDMM 750 ist mit einem einfachen Rechteckimpulsgenerator ausgestattet. Die Ausgangsfrequenz beträgt 2,5Hz 78KHz (manuell in vorgespeicherten Schritten einstellbar) bei TTL- Pegel. - Seite 16 Hinweis: Zur Gewährleistung eines möglichst genauen Messergebnisses ohne Verfälschung durch den Motor oder äußere Störeinflüsse, muss das Messgerät in einiger Entfernung von Zündkerzen oder Spulen gehalten werden. Wahlschalter auf der Rückseite des Drehzahladapters auf das größere Flash-Symbol stellen. Treten hierbei Schwierigkeiten auf, ein stabiles Messergebnis zu erzielen, Prüfung mit dem Schalter auf dem kleineren Flash-Symbol wiederholen oder Messversuch mit umkehrter Abgreifung durchführen.
-
Seite 17: Pflege Des Messgerätes
LOGIC Taste drücken. Spannung, Frequenz und Time Chart ablesen F1 (Restart) : Neustart der Logik-Chart F2 ( : Ansteigendes oder abfallende Flanke wählen. F3 (Time/Div) : Zeitachseneinteilung Die Abschnitte der Zeitachse werden mit der automatischen Bereichswahl so eingeteilt, dass die bestmögliche Kurvenform angezeigt wird. Mit den Pfeiltasten ist auch eine manuelle Einstellung möglich. -
Seite 18: Austausch Von Batterien Oder Akkus
Austausch von Batterien oder Akkus Messleitungen vom ScopeDMM 750 und vom Stromkreis abklemmen. Kippständer hochziehen und die beiden darunter liegenden Schrauben zum Entfernen der beiden seitlichen Batterieabdeckungen mit einem geeigneten Schraubendreher lösen. (Schrauben unbedingt aufbewahren!) Beide Batterieabdeckungen jeweils abnehmen. Kippständer entfernen. Batterien bzw. -
Seite 19: Austausch Der Sicherungen
Hinweis! Bei einer zu geringen Batterieladung (unter der Betriebsspannung), erscheint im oberen Teil des LC-Displays das Low-Batterie Symbol; zudem ertönt ein Warnsignal. Sind Alkali-Batterien installiert, sind diese dann auszutauschen. Sind aufladbare Akkus (NiCd) installiert, werden diese automatisch geladen, wenn das Wechselspannungs- Steckerladegerät angeschlossen wird. -
Seite 20: Technische Daten
Die beiden Schrauben zur Befestigung der Batteriefächer und des Kippständers wieder festziehen. Die einzelne Schraube unten am Boden mit Schraubendreher wieder festdrehen. Überprüfen des Gerätes, des LC-Display, der Funktionstasten und des Funktionsdrehschalters auf ordnungsgemäße Funktion. VORSICHT! Beim Sicherungswechsel nur Sicherung der richtigen Stärke und Größe sowie der gleichen bzw. - Seite 21 Schutzklasse • CAT II (KLASSE II: DC 1000V AC700V ) • gemäß IEC1010-1. Abmessungen/Gewicht • 107(B) 220(H) 55(T) mm. • 800g (Nettogewicht Messgerät) Lieferumfang • Messleitungs-Set • Krokodilklemmen (bis 32V Wechselspanung) • Bedienungsanleitung OPTIONALES ZUBEHÖR • Ni-CD Batterie Pack • RS232 Schnittstellenkabel •...
- Seite 22 Widerstand: Bereich Auflösung Genauigkeit Überlastschutz 400Ω 0,1Ω 4kΩ 1Ω 40kΩ 10Ω +/-(0,5% + 10digits) 250 V DC oder 10 Sek. AC Spitze 400kΩ 100Ω 4MΩ 1kΩ +/-(1,0% + 5digits) 40MΩ 10kΩ DIODENTEST: Bereich Auflösung Genauigkeit Sprüfspannung Diode +/-(2,0% + 5digits) max.
- Seite 23 AUX – Messung mit Zusatzgerät (Anzeige 400,0 manuelle Bereichswahl): • 400mV DC Vollausschlag, Adapter erforderlich • Temperatur (°C, °F) • Feuchte (%RH) • Hi Current (hohe Ströme) (A) dB-Messung • Bezugswerte: 2, 4, 8, 16, 50, 75, 93, 110, 125, 135, 150, 300, 600, 900, 1000, 1200 TECHNISCHE DATEN DSO (Digital Storage Oscilloscope) •...
- Seite 24 Anlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. 100% Diese Bedienungsanleitung entspricht dem technischen Stand bei Recycling- Drucklegung. Änderung in Technik und Ausstattung vorbehalten. Papier. Chlorfrei © Copyright 2003 by Conrad Electronic GmbH. Printed in Germany. *2003/xx gebleicht.
