3.
BEDIENUNG VIA FRONTPLATTE
Abschnitt 3 gibt detaillierte Erklärungen der Wattmeterbedienung. Je nach Geräteversion
sind hier beschriebene Messwerte oder Funktionen in Ihrem Gerät enthalten oder nicht
vorhanden.
Sie möchten vielleicht Ihre persönliche Anzeige Konfiguration abspeichern, um das Gerät
in Ihrer Konfiguration aufstarten zu lassen. Dies und mehr ist beschrieben.
3.1
BEDIENUNGSPHILOSOPHIE
Der Anzeigemonitor (Abbildung 3.1) ist unterteilt in Seitenmenu am linken Rand,
numerischem Zahlenfeld, darunter das Graphikfeld und am unteren Rand das
Randmenu. Der Zeiger kann im Seitenmenu und im numerischen Zahlenfeld mit Hilfe der
Zeigertasten bewegt werden.
Wenn Sie den Zeiger im Seitenmenu zur gewünschten Position bringen und SET
drücken, erscheint ein Untermenu in dem Sie die gewünschte Einstellung wählen
können. Mit der Taste SET beenden Sie die Wahl.
Wenn Sie den Zeiger rechts ins numerische Zahlenfeld bewegen und SET drücken,
erscheint eine Messgrössen-Selektionstabelle aus der Sie eine andere Messgrösse
auswählen können, indem Sie mit dem Zeiger zur neuen Messgrösse fahren und SET
drücken. Im numerischen Zahlenfeld erscheint nun die gewünschte Grösse. Gleichzeitig
erscheint nun im unteren Seitenmenu ein Indikator (Attribut), der dieser Grösse
zugeordnet ist (z.B. DC, AC, etc. veränderbar mit dem Randmenu).
Schlussendlich, wenn Sie den Zeiger ins Seitenmenu verschieben erscheint ein
Randmenu ⏐ HOLD ⏐
⏐ PRINT ⏐ SPLIT ⏐ VIEW ⏐ SETUP⏐, welches mit den
Menutasten M1 bis M6 bedient werden kann. Durch Verschieben des Zeigers ins
numerische Zahlenfeld wird das Randmenu verändert und der Anzeigegrösse angepasst.
Dies sind Attribute wie DC, AC, N+1, N-1, ACT, APP, REA, etc. die der Messgrösse
zugeordnet werden können. Die momentane Wahl wird im unteren Seitenmenu
angezeigt.
3-1
Seitenmenu
Zahlenfeld
Graphikfeld
Randmenu
Menutasten
Zeigertasten

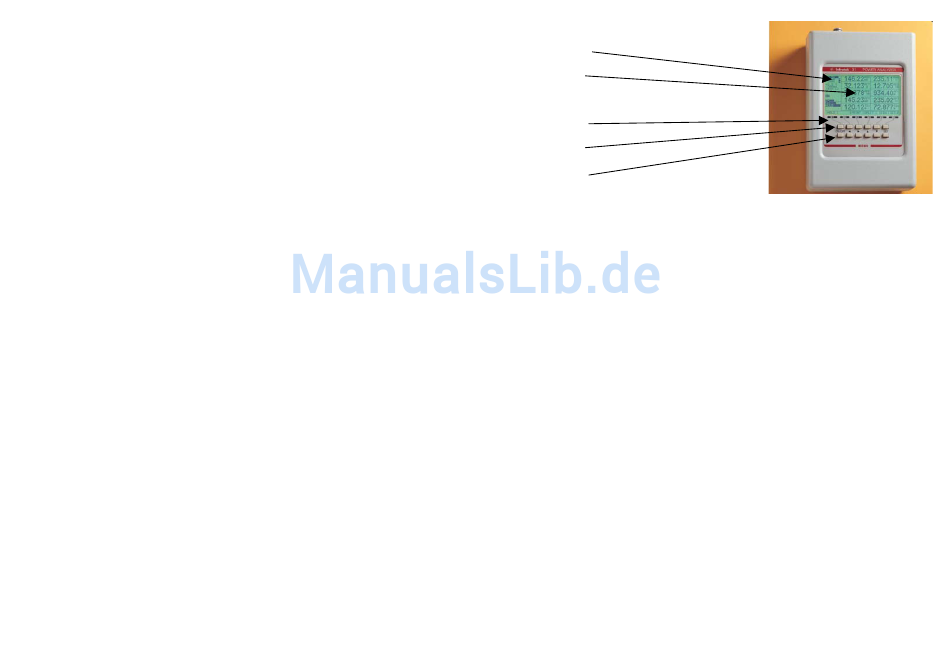

Abbildung 3.1:
Aufteilung des Anzeigemonitors
