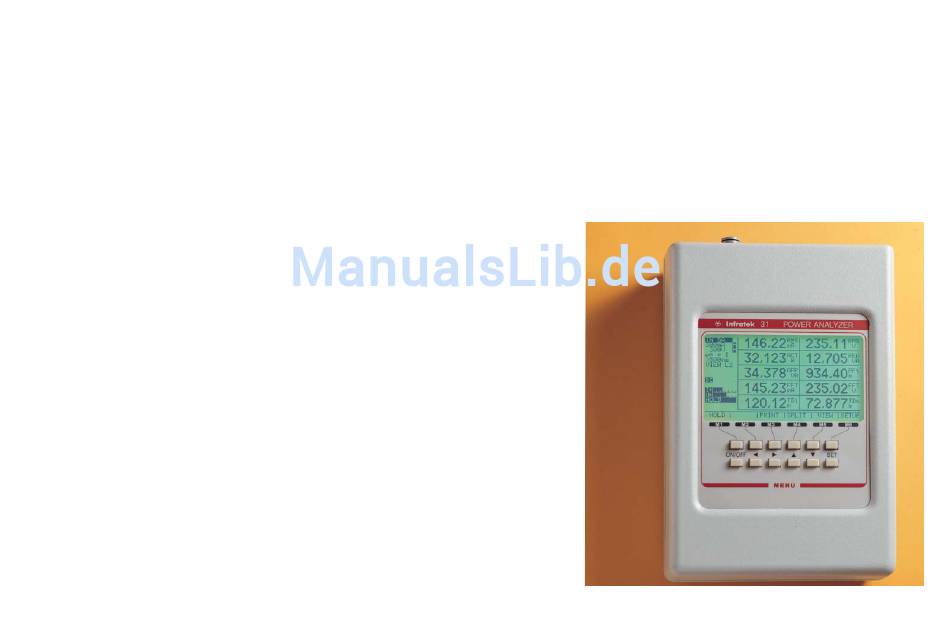

BEDIENUNGSANLEITUNG
MODELL 31 POWER ANALYZER
EIN- UND DREIPHASIG
Copyright © 2002 by Infratek AG
REV 1.0
Infratek AG
Weingartenstrasse 6
CH-8707 Uetikon am See
Telefon: +41-1-920 50 05
Fax:
+41-1-920 60 34
www.infratek-ag.com
E-Mail: info@infratek-ag.com
Infratek

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Infratek 31

Inhaltszusammenfassung für Infratek 31

  • Seite 1 BEDIENUNGSANLEITUNG MODELL 31 POWER ANALYZER EIN- UND DREIPHASIG Copyright © 2002 by Infratek AG REV 1.0 Infratek AG Weingartenstrasse 6 CH-8707 Uetikon am See Telefon: +41-1-920 50 05 Fax: +41-1-920 60 34 www.infratek-ag.com E-Mail: info@infratek-ag.com Infratek...

  • Seite 2: Inhaltsverzeichnis

    INHALTSVERZEICHNIS VORWORT Sicherheit INBETRIEBNAHME Frontplatte, Rückwand Gerät einschalten Gebrauch der Funktionstasten Einfache Messungen BEDIENUNG VIA FRONTPLATTE Bedienungsphilosophie Einstellungen via Seitenmenu 3.2.1 Wahl der Stromeingänge 3.2.2 Bereichswahl, automatisch / manuell 3.2.3 Synchronisation 3.2.4 Wahl der Messzeit und Sonderfunktionen 3.2.5 Sonderfunktionen IEC1000-3-2 und LOGGING 3.2.6 Fünf Anzeige-Modi Einstellungen via Randmenu...

  • Seite 3: Vorwort

    Sonderfunktionen IEC1000-3-2 und Logging. Vollständige Information für diese finden Sie in der englischen Fassung „Users Manual Model 31“. SICHERHEIT Vor dem Gebrauch des Wattmeters Modell 31 lesen Sie bitte die folgenden Sicherheitshinweise. Die englische Fassung „Users Manual Model 31“ dient als Grundlage.

  • Seite 4: Inbetriebnahme

    Mit ON/OFF wird das Gerät eingeschaltet und läuft ca. 6 Stunden an den Batterien. Das Gerät kann auch mit einem externen Lade-Speisegerät betrieben werden. VORSICHT: Prüfen Sie die eingestellte Netzspannung. Sie muss mit Ihrer Netzspannung übereinstimmen. Ändern der Betriebsspannung siehe 4.2 der englischen Fassung „Users Manual Model 31“. Abbildung 2.1 Wattmeter Frontplatte...

  • Seite 5: Gebrauch Der Funktionstasten

    VORGEHEN GEBRAUCH DER FUNKTIONSTASTEN Zu testenden Verbraucher ausschalten. Wir unterscheiden 6 Randmenutasten und 5 Zeigertasten. Mit den Zeigertasten wird der Zeiger an die gewünschte Anzeigeposition bewegt, entweder im Seitenmenu links oder Verbindungen gemäss Abbildung 2.3 erstellen. im numerischen Anzeigefeld rechts. Steht der Zeiger auf der gewünschten Position, drücken Sie SET für eine Änderung.

  • Seite 6: Bedienung Via Frontplatte

    BEDIENUNG VIA FRONTPLATTE Abschnitt 3 gibt detaillierte Erklärungen der Wattmeterbedienung. Je nach Geräteversion Seitenmenu sind hier beschriebene Messwerte oder Funktionen in Ihrem Gerät enthalten oder nicht vorhanden. Zahlenfeld Sie möchten vielleicht Ihre persönliche Anzeige Konfiguration abspeichern, um das Gerät Graphikfeld in Ihrer Konfiguration aufstarten zu lassen.

  • Seite 7: Einstellungen Via Seitenmenu

    Manuelle und automatische Bereichswahl: EINSTELLUNGEN VIA SEITENMENU Wenn Sie die Bereiche so anwählen wie oben beschrieben, haben Sie manuelle Seitenmenu werden Stromeingänge, Strombereiche, Spannungsbereiche, Bereichswahl eingestellt, ein invers M rechts von der Bereichsanzeige erscheint. Fahren Synchronisation, Messzeit und Anzeigemodus gewählt. Sie mit dem Zeiger auf eine Strom- oder Spannungsbereichsanzeige.

  • Seite 8: Sonderfunktionen Iec1000-3-2 Und Logging

    Scal A0 Im Modell 31 nicht eingebaut M6 aktiviert. Baudrate etc. RS-232 Interface Parameter. Im Modell 31 maximal Baudrate = 19200. 3.3.1 GRUNDMENU HOLD, AC+DC, SPLIT, VIEW, SETUP Zahlen mit Exponenten werden verändert, indem der Zeiger auf diese Zahl gebracht und SET gedrückt wird.

  • Seite 9: Funktionenwahl Via Numerisches Anzeigefeld

    3.4.2 ANWAHL EINER EINFACH BELEGTEN MESSFUNKTION Dieser Abschnitt beschreibt die Anwahl der verschiedenen Messgrössen. Die Definitionen finden Sie in Kapitel 3 der englischen Fassung „Users Manual Model 31“. Einfach belegte Messfunktionen sind Grössen, die lediglich mit einem Attribut wie DC,...
  • Seite 10 Anzahl Pole des Motors. Mit der Taste M4 = N+1 und M3 = N-1 kann die Polzahl inkrementiert oder dekrementiert werden. Beachten Sie, dass für das Drehmoment eine Geschwindigkeitsmessung INTERN oder EXTERN nötig ist. Im Modell 31 ist nur eine INTERNE Geschwindigkeitsmessung aus der Stromfrequenz und Polzahl möglich.

  • Seite 11: Abschliessende Bemerkungen

    ABSCHLIESSENDE BEMERKUNGEN Informationen die in der deutschen Betriebsanleitung nicht vorhanden sind, können in der englischen Fassung „Users Manual Model 31“ nachgelesen werden. Dies betrifft vor allem Spezifikationen, Messgrössendefinitionen, Schnittstellenbetrieb und –befehle und Kalibrationsanleitung.
