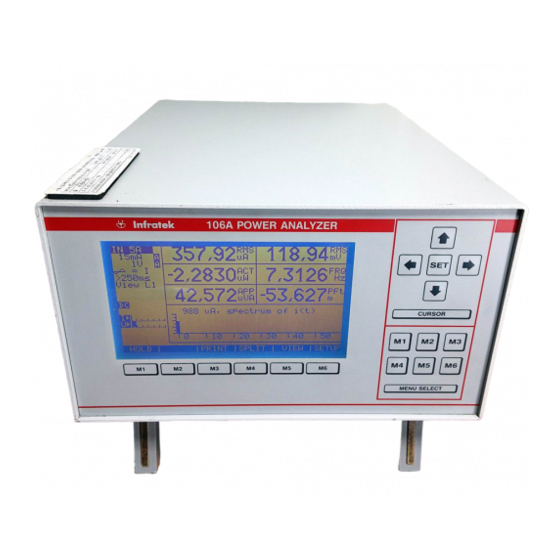

Infratek 106A Bedienungsanleitung
Leistungsanalysator
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Infratek 106A
Inhaltszusammenfassung für Infratek 106A

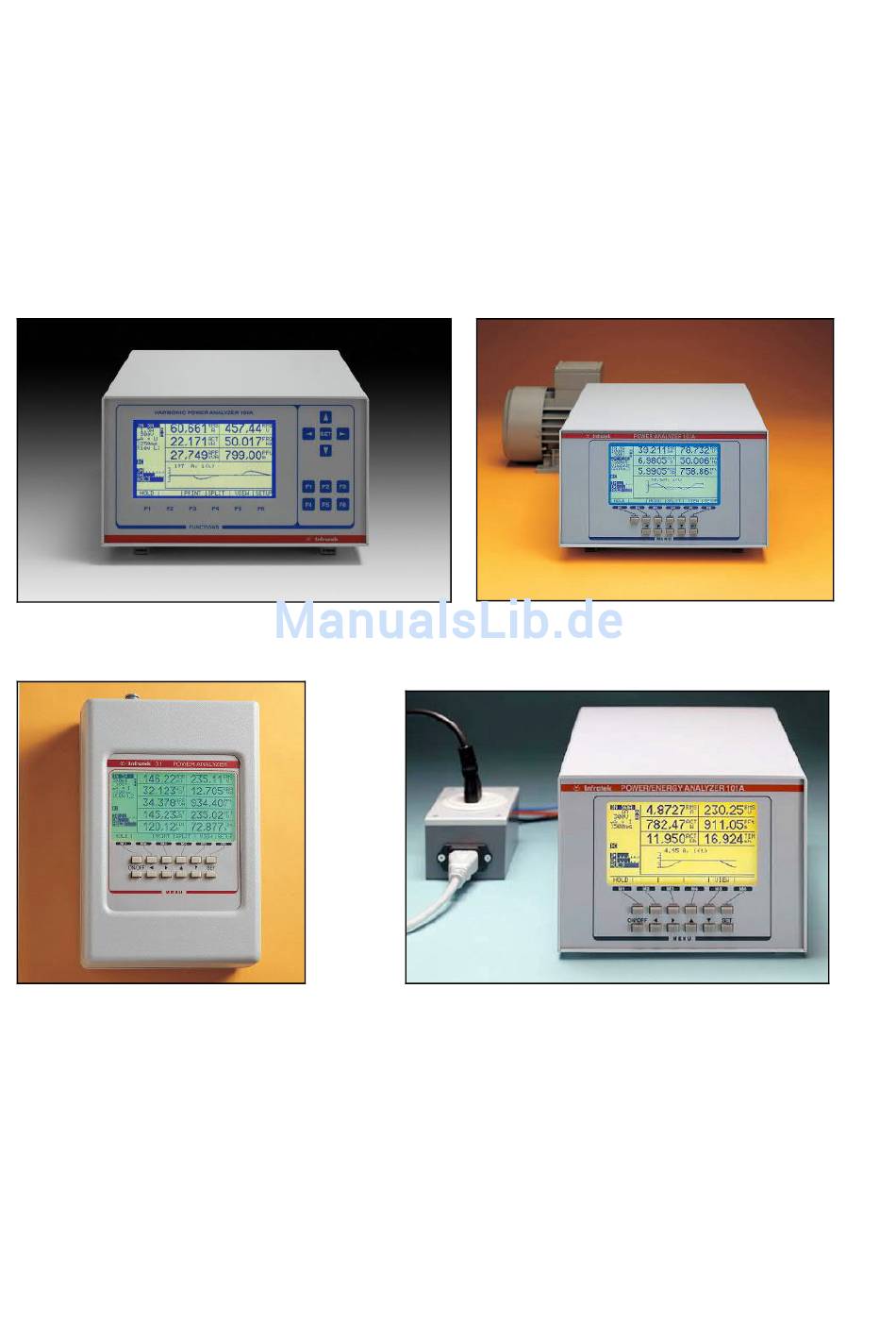

- Seite 1 BEDIENUNGSANLEITUNG POWER ANALYZER Infratek 106A, 107A, 31 und 101A Infratek...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS VORWORT Sicherheit INBETRIEBNAHME Frontplatte Rückwand Gerät einschalten Übersicht zum Gebrauch der Funktionstasten Einfache Messung 3-Wattmeterschaltung mit Neutralleiter BEDIENUNG VIA FRONTPLATTE Bedienungsphilosophie Einstellungen via Seitenmenu 3.2.1 Wahl der Stromeingänge 3.2.2 Bereichswahl, automatisch / manuell 3.2.3 Synchronisation 3.2.4 Wahl der Messzeit und Sonderfunktionen 3.2.5 Sonderfunktionen LOGGING, IEC1000-3-2, Dyntorque und Peak_hd 3.2.6... -
Seite 3: Vorwort
VORWORT Diese Betriebsanleitung beschreibt die Gerätebedienung der ein- und dreiphasigen Geräte in kondensierter Form. Sie soll dem Anwender eine rasche Einarbeitung ermöglichen. Die Grundelemente der Bedienung sind einfach. Wer diese beherrscht kann das Gerät in kurzer Zeit ohne Hilfe bedienen. Ausnahmen sind die Sonderfunktionen IEC1000-3-2, Logging und DynTorq. -
Seite 4: Inbetriebnahme
Gerätes. FRONTPLATTE Abbildung 2.1 zeigt die Frontplatte der Geräte 106A, 107A, Modell 31 und 101A in einer möglichen Aufstartkonfiguration. Bei den Geräten 106A und 107A ist der Netzschalter auf der Rückwand, beim 101A und Modell 31 ist die Einschalttaste auf der Frontplatte (ON / OFF). -
Seite 5: Rückwand
RüCKWAND 106A: Jede Phase ist mit 4 Stromeingängen 0-1A, 0-5A, 0-30A, 0-6V Shunteingang und ein Spannungseingang 0.3V-1000V ausgerüstet. Die Eingänge sind potentialfrei. 107A, 31: Jede Phase ist mit 2 Stromeingängen 0-3A und 0-40A, einem Stromzangeneingang 0-6V und einem Spannungseingang 1V-1000V ausgerüstet. Die Eingänge sind potentialfrei, wobei im 3-Phasengerät die Spannungen einen gemeinsamen Bezugspunkt U... -
Seite 6: Gerät Einschalten
Universelle Netzspannung 90V – 250V / 50Hz, 60Hz 107A, Mod 31, 101A: Netzspannung 230V / 50Hz oder 115V / 60Hz Mit dem Netzschalter auf der Rückseite (106A, 107A) oder mit der ON/OFF-Taste auf der Frontplatte wird das Gerät eingeschaltet. ÜBERSICHT ZUM GEBRAUCH DER FUNKTIONS-TASTEN Lassen Sie sich von Ihrer Intuition leiten. -
Seite 7: 3-Wattmeterschaltung Mit Neutralleiter
TO LOAD TO LOAD CURRENT VOLTAGE 50A 3A Voltage Common Modell 31 101A Power Energy Analyzer 3-WATTMETERSCHALTUNG MIT NEUTRALLEITER Vorgehen: Zu testender Verbraucher ausschalten. Verbindungen gemäss Abbildung 2.3 erstellen. Prüfen Sie die Verbindungen nochmals und prüfen Sie mögliche Anlaufüberlast. Schalten Sie den Verbraucher ein. Das Wattmeter wählt die Bereiche automatisch und zeigt nach dem Einschalten Werte von Phase 1. -
Seite 8: Bedienung Via Frontplatte
Messwerte oder Funktionen in Ihrem Gerät enthalten oder nicht vorhanden. Sie möchten vielleicht Ihre persönliche Anzeige Konfiguration abspeichern, um das Gerät in Ihrer Konfiguration aufstarten zu lassen (106A, 107A, Mod 31). Dies und vieles mehr ist beschrieben. BEDIENUNGSPHILOSOPHIE Die Anzeige (Abbildung 3.1) ist unterteilt in Seitenmenu am linken Rand, numerischem... -
Seite 9: Einstellungen Via Seitenmenu
Zur Wahl der möglichen Stromeingänge bewegen Sie den Zeiger zur obersten Position im Seitenmenu. Drücken Sie die SET-Taste um das Untermenu der möglichen Stromeingänge anzuzeigen. Fahren Sie mit der Zeigertaste ▼ zum gewünschten Stromeingang und bestätigen mit der SET-Taste Ihre Wahl. 106A Eingang IN1A * IN5A IN30A... -
Seite 10: Bereichswahl, Automatisch / Manuell
Das Untermenu der möglichen Bereiche erscheint. Fahren Sie mit der Zeigertaste ▼ zum gewünschten Bereich und drücken Sie SET um mit der neuen Wahl ins Hauptseitenmenu zurückzukehren. 106A Strombereiche IN1A 1.5, 5, 15, 50, 150, 500, 1500mA, Skalierung 0.1 IN5A 15, 50, 150, 500mA, 1.5, 5, 15A... -
Seite 11: Synchronisation
Spannungsbereiche: Bewegen Sie den Zeiger im Seitenmenu zur drittobersten Position. Gehen Sie nun gleich vor wie bei der Strombereichswahl. 106A 0.3V, 1, 3, 10, 30, 100, 300, 1000; maximal 1000V 107A, 1V, 3, 10, 30, 100, 300, 1000V; maximal 600V... -
Seite 12: Wahl Der Messzeit Und Sonderfunktionen
3.2.4 WAHL DER MESSZEIT UND SONDERFUNKTIONEN Fahren Sie mit dem Zeiger zur fünften Position im Seitenmenu und drücken Sie „SET“. Das Untermenu der möglichen Einstellungen wird nun angezeigt. 106A 107A Mod 31 101A >100ms >250ms >250ms >250ms >250ms >500ms >500ms >500ms... -
Seite 13: Fünf Anzeige-Modi
3.2.6 FÜNF ANZEIGE-MODI Dieser Abschnitt gilt nur für 3-Phasengeräte. Bewegen Sie den Zeiger zu Position 6 im Seitenmenu. Drücken Sie SET. Das Untermenu präsentiert Ihnen die Auswahlmöglich- keiten. 106A 107A, MOD 31, 101A VIEW L1 VIEW L1 Anzeigewerte und Graphik von L1... - Seite 14 Wellenformen von Strom oder Spannung der im Seitenmenu angezeigten Phase L1, L2 oder L3. Beim 106A werden maximal 99 Harmonische dargestellt. Für 107A, Mod 31 gilt: Ist die Grundwellenfrequenz im Bereich 4Hz-400Hz werden max. 64 Harmonische dargestellt und gemessen, 400Hz-3kHz max. 8 Harmonische, 3kHz-13kHz max. 1 Harmonische.
-
Seite 15: Messgrössenwahl Im Numerischen Anzeigefeld
Zahlen mit Exponenten werden verändert, indem der Zeiger auf diese Zahl gebracht und SET gedrückt wird. Nun können Sie jede Ziffer, inklusive Vorzeichen mit den Zeigertasten ▲ oder ▼ verändern. Mit den Zeigertasten ► und ◄ gehen Sie von Ziffer zu Ziffer, wenn nötig, und drücken SET wenn fertig. -
Seite 16: Anwahl Einer Einfach Belegten Messgrössen
Als Beispiel wollen wir im Feld 0 die Leistung (Power Activ) anzeigen. Sie bewegen also den Zeiger auf Feld 0, drücken SET, um die unten dargestellte Messwertetabelle sichtbar zu machen. Nun bewegen Sie den Zeiger auf Power Activ und drücken SET. Jetzt wird im Feld 0 die Leistung angezeigt. -
Seite 17: Anwahl Einer Mehrfach Belegten Messgrössen
Untermenu in Zehner- oder Einerschritten inkrementiert werden. Sie können z.B. in 10 Feldern verschiedene Harmonische mit hoher Messgenauigkeit anzeigen. 106A: Harmonische h01 bis h99 107A, 31, (101A): Harmonische h01 – h 63, (h01 – h20). Energy: Es stehen zwei Energiemessungen zur Verfügung Wh = ACT und VAh = APP... -
Seite 18: Transformatorenprüfgerät 107A
Geschwindigkeitsmessung INTERN oder EXTERN nötig ist. Im Modell 31 ist nur eine INTERNE Geschwindigkeitsmessung aus der Stromfrequenz und Polzahl möglich. Speed: (nur Motorenprüfgeräte) Wenn Sie im Feld 0 die Motordrehgeschwindigkeit in Umdrehungen pro Minute anzeigen, erscheint das Untermenu HOLD INTERN EXTERN ...
