2.3
GEBRAUCH DER FUNKTIONSTASTEN
Wir unterscheiden 6 Randmenutasten und 5 Zeigertasten. Mit den Zeigertasten wird der
Zeiger an die gewünschte Anzeigeposition bewegt, entweder im Seitenmenu links oder
im numerischen Anzeigefeld rechts. Steht der Zeiger auf der gewünschten Position,
drücken Sie SET für eine Änderung. Bei Änderungen im Seitenmenu erscheint ein
Untermenu mit Wahlmöglichkeiten. Bei Änderungen im numerischen Anzeigefeld
erscheint eine Messgrössen-Selektionstabelle.
2.4
EINFACHE MESSUNG
Abbildung 2.3 zeigt eine Messschaltung in 3-Wattmeterkonfiguration mit zugänglichem
Neutralleiter. Die Verbindungen rechts führen zum Verbraucher.
Ist der Neutralleiter nicht zugänglich, kann der Anschluss Spannungs-Lo offen gelassen
werden (internes 500kΩ Sternpunktsnetzwerk).
L1
L2
L3
N
CURRENT
50A 3A
Lo

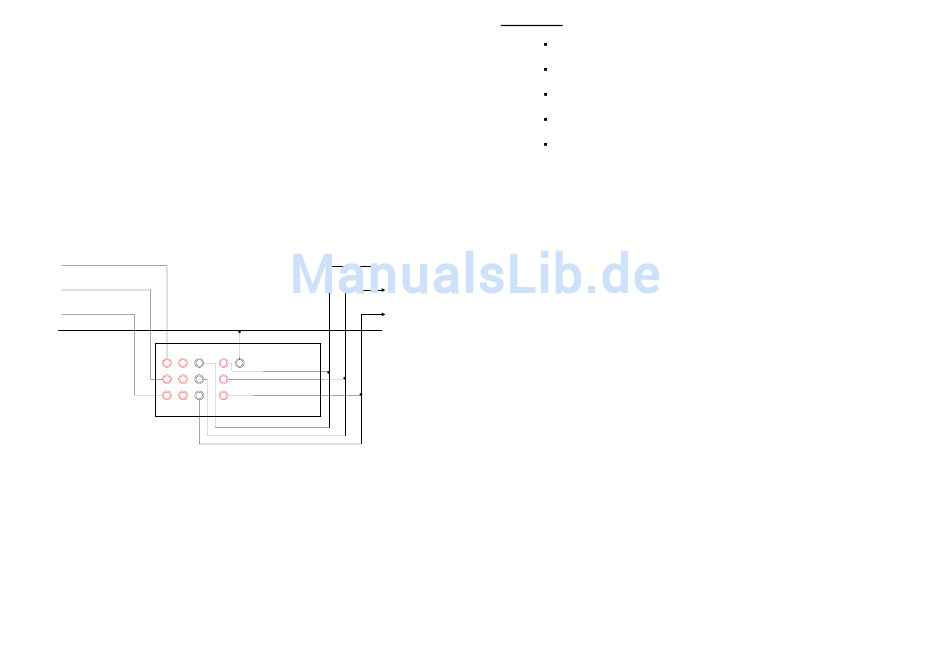

Abbildung 2.3:
3-Wattmeterschaltung mit Neutralleiter.
L1
L2
L3
N
VOLTAGE
Lo
Hi
2-3
VORGEHEN
Zu testenden Verbraucher ausschalten.
Verbindungen gemäss Abbildung 2.3 erstellen.
Prüfen Sie die Schaltung nochmals und prüfen Sie mögliche Anlaufüberlast.
Schalten Sie den Verbraucher ein.
Das Wattmeter wählt die Bereiche automatisch und zeigt nach dem
Einschalten Werte von Phase 1. Indem Sie den Zeiger im Seitenmenu zu
VIEW
Anzeigekonfigurationen wählen.
TO LOAD
L1
bewegen
und
SET
drücken
2-4
können
Sie
andere
