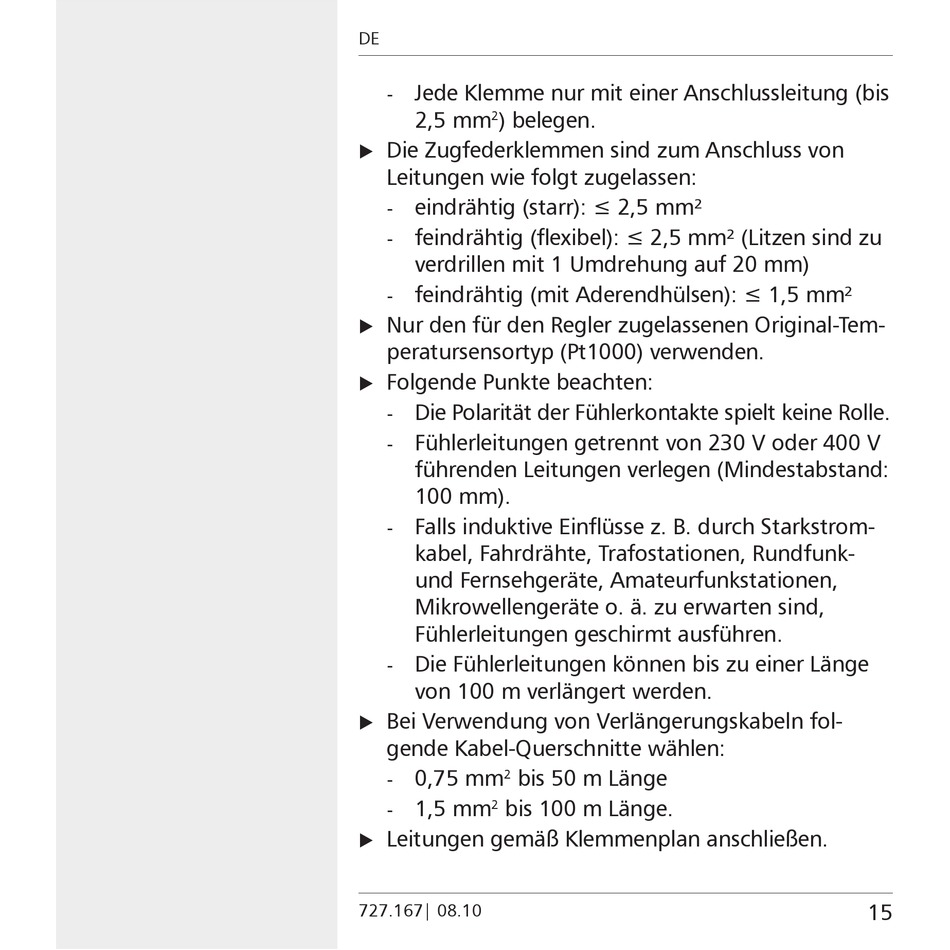

Dimplex SOLCU 1 Bedienungsanleitung Seite 15

DE
Jede Klemme nur mit einer Anschlussleitung (bis
-
2,5 mm ) belegen.
2
Die Zugfederklemmen sind zum Anschluss von

Leitungen wie folgt zugelassen:
eindrähtig (starr): ≤ 2,5 mm²
-
feindrähtig (flexibel): ≤ 2,5 mm² (Litzen sind zu
-
verdrillen mit 1 Umdrehung auf 20 mm)
feindrähtig (mit Aderendhülsen): ≤ 1,5 mm²
-
Nur den für den Regler zugelassenen Original-Tem-

peratursensortyp (Pt1000) verwenden.
Folgende Punkte beachten:

Die Polarität der Fühlerkontakte spielt keine Rolle.
-
Fühlerleitungen getrennt von 230 V oder 400 V
-
führenden Leitungen verlegen (Mindestabstand:
100 mm).
Falls induktive Einflüsse z. B. durch Starkstrom-
-
kabel, Fahrdrähte, Trafostationen, Rundfunk-
und Fernsehgeräte, Amateurfunkstationen,
Mikrowellengeräte o. ä. zu erwarten sind,
Fühlerleitungen geschirmt ausführen.
Die Fühlerleitungen können bis zu einer Länge
-
von 100 m verlängert werden.
Bei Verwendung von Verlängerungskabeln fol-

gende Kabel-Querschnitte wählen:
0,75 mm bis 50 m Länge
2
-
1,5 mm bis 100 m Länge.
2
-
Leitungen gemäß Klemmenplan anschließen.

