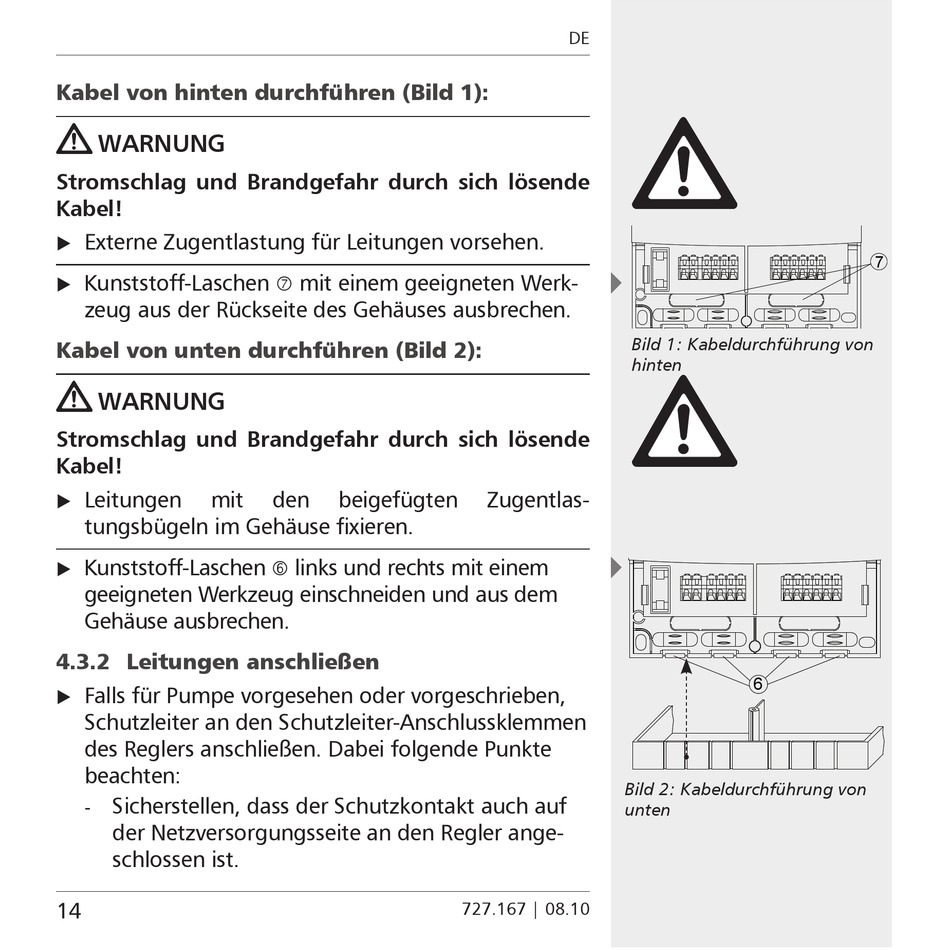

Kabel von hinten durchführen (Bild 1):
WARNUNG
Stromschlag und Brandgefahr durch sich lösende
Kabel!
Externe Zugentlastung für Leitungen vorsehen.

Kunststoff-Laschen

zeug aus der Rückseite des Gehäuses ausbrechen.
Kabel von unten durchführen (Bild 2):
WARNUNG
Stromschlag und Brandgefahr durch sich lösende
Kabel!
Leitungen mit

tungsbügeln im Gehäuse fixieren.
Kunststoff-Laschen

geeigneten Werkzeug einschneiden und aus dem
Gehäuse ausbrechen.
4.3.2 Leitungen anschließen
Falls für Pumpe vorgesehen oder vorgeschrieben,

Schutzleiter an den Schutzleiter-Anschlussklemmen
des Reglers anschließen. Dabei folgende Punkte
beachten:
Sicherstellen, dass der Schutzkontakt auch auf
-
der Netzversorgungsseite an den Regler ange-
schlossen ist.
14
mit einem geeigneten Werk-

den beigefügten
links und rechts mit einem

DE
Bild 1: Kabeldurchführung von
hinten
Zugentlas-
Bild 2: Kabeldurchführung von
unten
727.167 | 08.10
SET
7
SET
6
