Montageanleitung
Mounting instructions
Instrucciones de montaje
Deckenluftkühler
Ceiling type unit air cooler
Evaporadores de plafón

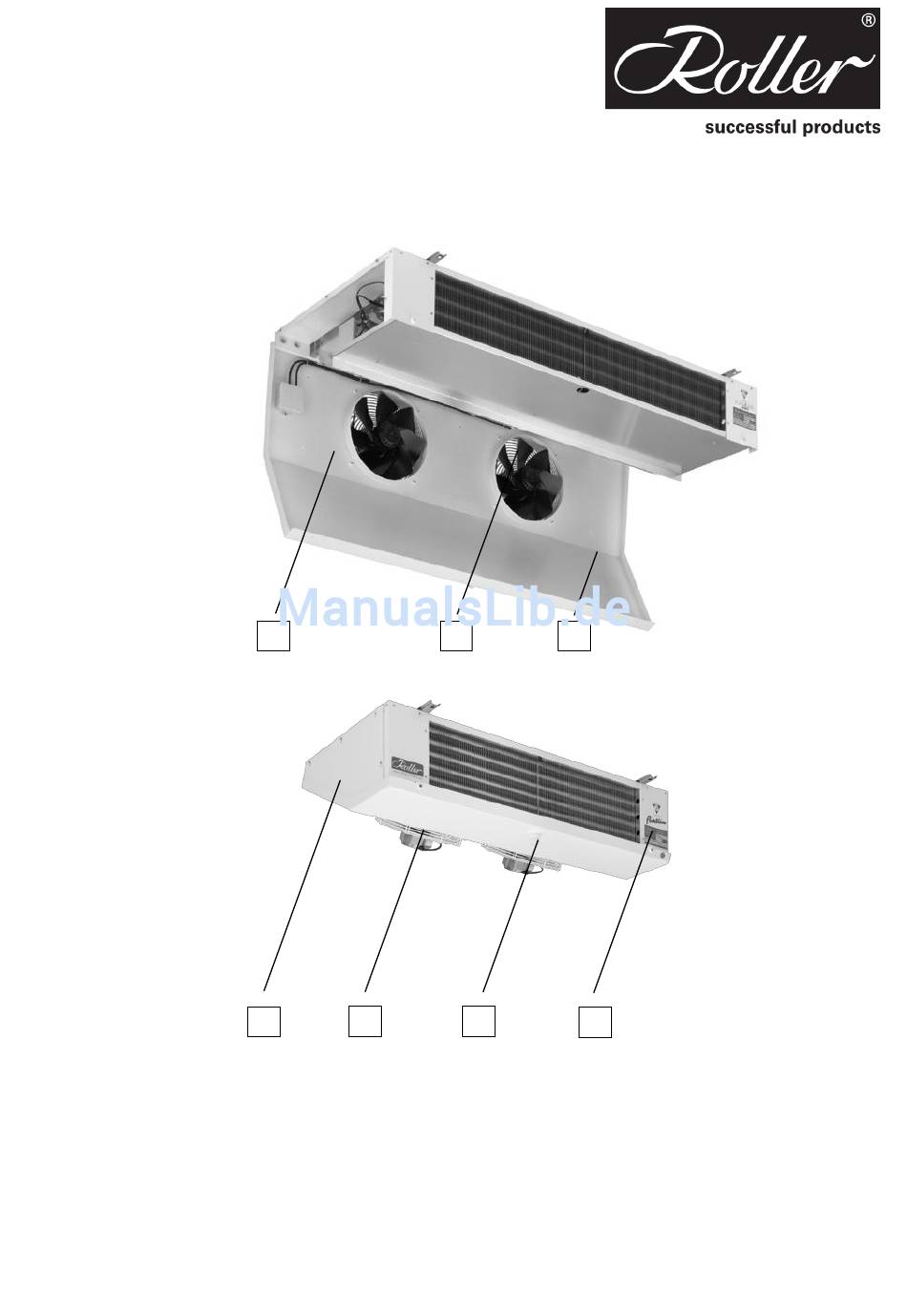

1. Ventilatorblech
2. Ventilator
3. Tropfschale
4. Seitenteil
5. Schutzgitter
6. Kondensatablauf
7. Typenschild
1
5
4
1. Fan panel
2. Fan
3. Drain pan
4. Side panel
5. Protection grille
6. Condensate drain
7. Type plate
2
3
6
7
DLK/ T
FKN/ T
UV/ T
1. Panel de ventiladores
2. Ventilador
3. Bandeja
4. Panel lateral
5. Rejilla de protección
6. Tubo de desagüe para
condensados
7. Placa de características
