Voraussetzungen
Eine Workstation mit Terminalemulationssoftware wie beispielsweise
■
Microsoft Hyperterminal. Mit Hilfe dieser Software können Sie über
den Konsolenport oder ein Modem direkt mit dem Switch kommuni-
zieren.
Dokumentation der Terminalemulationssoftware.
■
Ein geeignetes Kabel:
■
Ein Standard Nullmodemkabel – wenn Sie direkt eine Verbindung
■
zum Konsolenport herstellen möchten, oder
ein Standard Modemkabel – wenn Sie über ein Modem eine
■
Verbindung zum Konsolenport herstellen möchten.
Diagramme mit den Pinbelegungen für beide Kabel finden Sie in
Anhang B auf Seite 57.
Ein Twisted-Pair-Ethernet-Kabel der Category 5 mit RJ-45-Steckern
■
zum Anschließen Ihres Switch an das Netzwerk.
Anschließen der Workstation an den Switch
1 Schließen Sie die Management-Workstation mit Hilfe eines Standard Null-
modemkabels direkt an den Konsolenport an (siehe Abbildung 7).

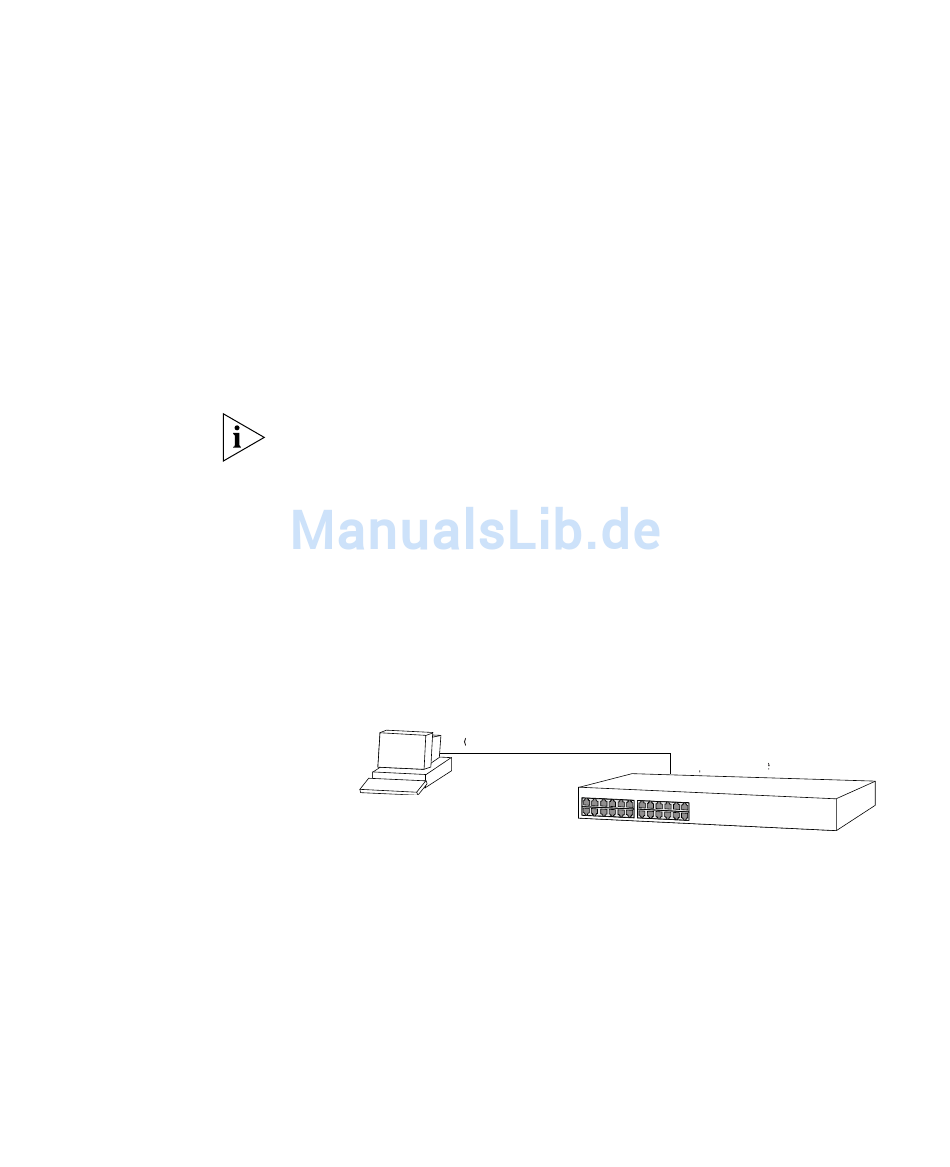

Abbildung 7 Anschließen einer Workstation über den Konsolenport an den
Switch
Workstation
(mit installierter
Terminalemulationssoftware)
So schließen Sie das Kabel an:
a Stecken Sie den Buchsenstecker des Kabels auf den Steckanschluss
des Konsolenports des Switch.
b Ziehen Sie die Sicherungsschrauben des Kabelsteckers an, um ein
versehentliches Abziehen des Kabels zu verhindern.
c Schließen Sie das andere Ende des Kabels an einen der seriellen Ports
(COM-Ports) Ihrer Workstation an.
Standard Nullmodemkabel
Automatische Konfiguration
Anschluss an
Konsolenport
Switch
43
