Folgende Elemente sind für die manuelle Konfiguration des Switch mit
■
IP-Informationen erforderlich:
IP address
■
subnet mask
■
default gateway
■
Anschließen der Workstation an den Switch
1 Schließen Sie die Management-Workstation mit Hilfe eines 'Standard
Nullmodemkabels direkt an den Konsolenport an (siehe Abbildung 5).

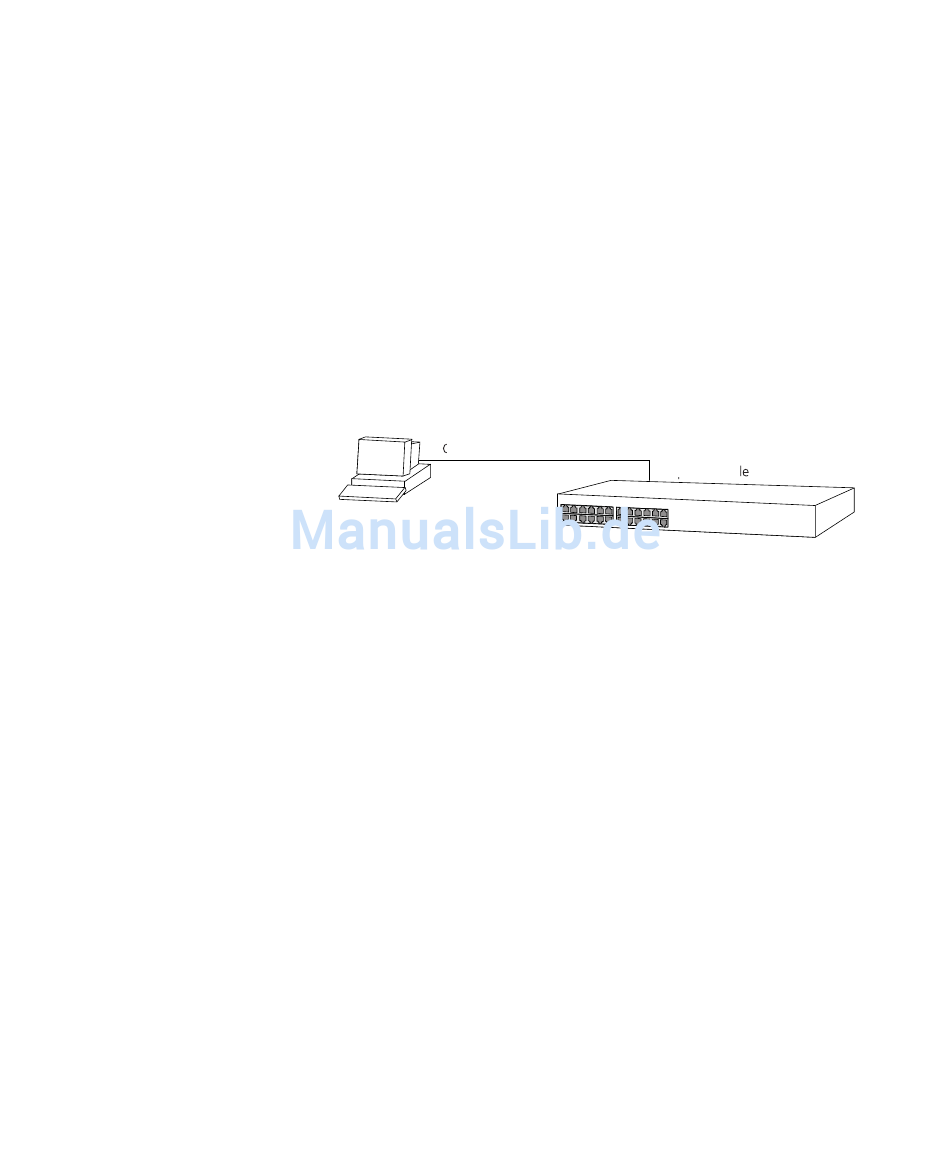

Abbildung 5 Anschließen einer Workstation über den Konsolenport an den
Switch
Workstation
(mit installierter
Terminalemulationssoftware)
So schließen Sie das Kabel an:
a Stecken Sie den Buchsenanschluss des Kabels auf den Steckanschluss
des Konsolenports des Switch.
b Ziehen Sie die Sicherungsschrauben des Kabelsteckers an, um ein
versehentliches Abziehen des Kabels zu verhindern.
c Schließen Sie das andere Ende des Kabels an einen der seriellen Ports
(COM-Ports) Ihrer Workstation an.
2 Starten Sie Ihre Terminalemulationssoftware, und konfigurieren Sie die
Einstellungen des COM-Ports, an den Sie das Kabel angeschlossen haben.
Diese Einstellungen sollten so gewählt werden, dass sie mit den
Standardeinstellungen für den Switch übereinstimmen, nämlich:
19.200 baud
■
8 data bits
■
no parity
■
1 stop bit
■
no hardware flow control
■
Ausführliche Informationen finden Sie in der Dokumentation der
Terminalemulationssoftware.
Standard Nullmodemkabel
Anschluss an
Konsolenport
Switch
