Switch 4924 –
Ansicht von hinten
Stromanschluß
Warnhinweis Stromversorgung
LED-Anzeige Farbe
Gelb
Gelb blinkend Das Modul ist zwar installiert, wird jedoch nicht
Aus
Unit (LED-Anzeigen)
1–4
Grün
Aus
Power/Self Test (LED-Anzeigen)
Grün
Grün blinkend Der Switch lädt entweder Software herunter oder
Gelb
Aus
Layer-3 (LED-Anzeige)
Grün
Aus

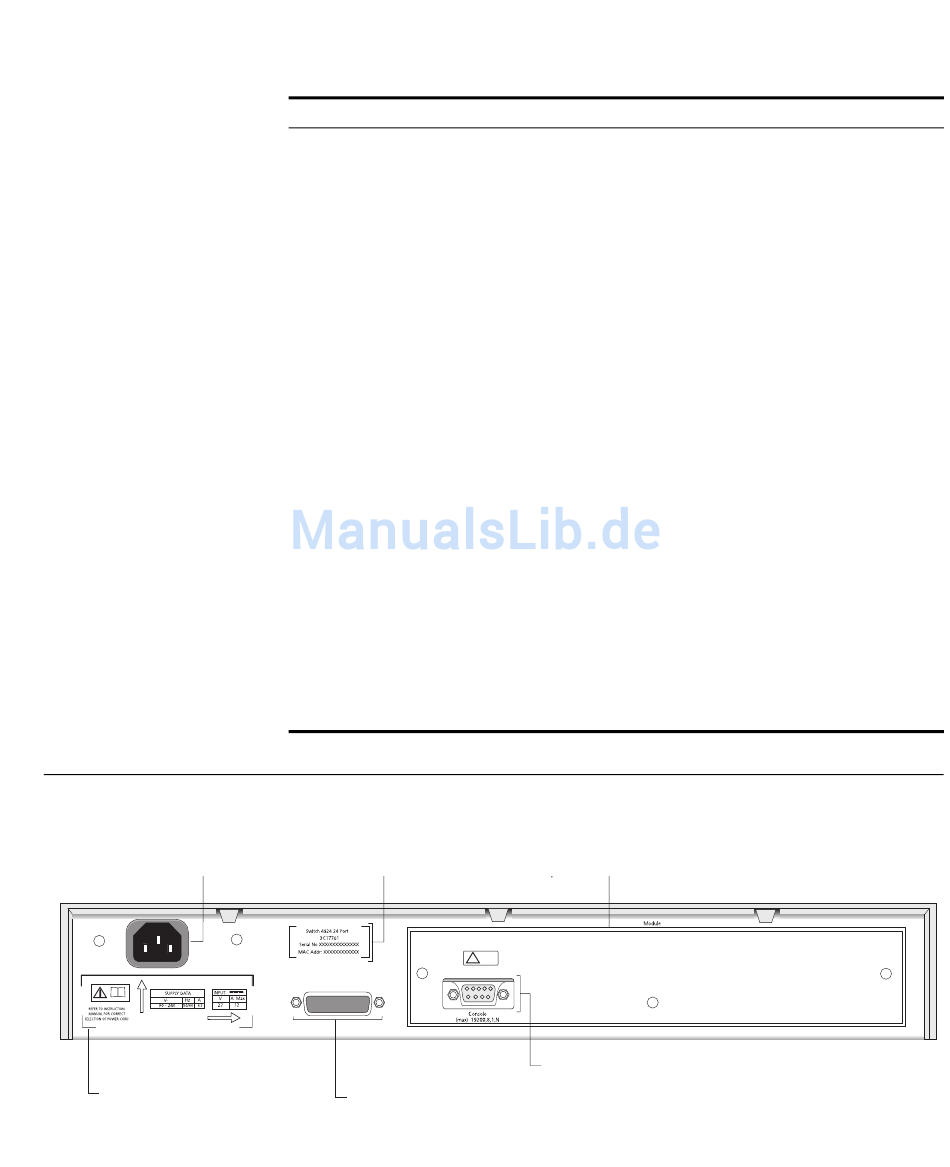

Abbildung 2
Switch 4924 – Ansicht von hinten
Typenschild
Anschluß für Redundant Power System
Switch 4924 – Ansicht von hinten
Bedeutung
Das Modul ist installiert und wird unterstützt. Das
Modul verfügt über mehrere Anschlüsse, oder es
besteht keine Verknüpfung für ein einzelnes
Anschlussmodul.
unterstützt. Der Switch 4924 funktioniert jedoch
weiterhin normal.
Das Modul ist nicht installiert.
Wenn der Switch Teil eines Stacks aus weiteren
Switch 4924-Einheiten ist, zeigt die LED-Anzeige die
Position der Einheit in dem Stack an und gibt ferner
Aufschluss darüber, dass eine Verbindung besteht.
Der Switch ist eine separate Einheit, oder es besteht
keine Verbindung.
Der Switch ist eingeschaltet und funktioniert normal.
wird derzeit initialisiert (dazu gehört auch ein Power
On Self Test).
Der Switch hat den Power On Self Test nicht
bestanden.
Der Switch wird nicht mit Strom versorgt.
Zeigt an, dass Layer 3 im Switch aktiviert ist.
Zeigt an, dass Layer 3 im Switch deaktiviert ist.
Steckplatz für Erweiterungsmodul
Konsolenanschluß
19
