Anschluss und Einbau

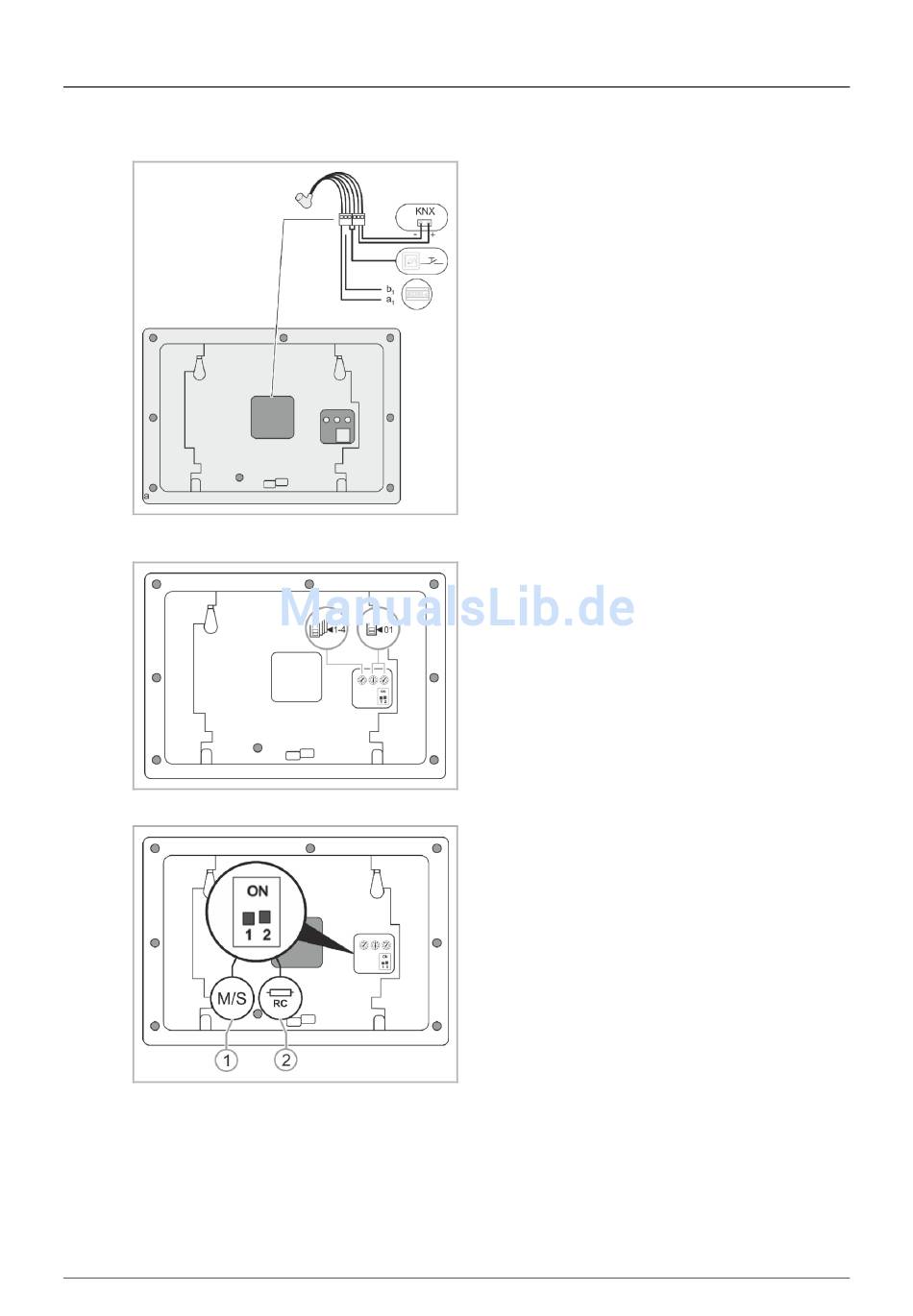

Abb. 12: Anschluss
Abb. 13: Adresse der Außenstation einstellen
Abb. 14: Master- / Slave-Funktion und
Abschlusswiderstand einstellen
Technisches Handbuch 2CKA001373B9263
Anschluss, Einbau / Montage
1. Das Gerät entsprechend der Grafik
anschließen (siehe Kapitel 6.2
„Anschlussbilder" auf Seite 22).
2. Über die Drehschalter auf der
Rückseite des Gehäuses die
Adresse der bevorzugten
Außenstation und die Adresse der
Innenstation einstellen (siehe Kapitel
12.1 „Adressierung der Stationen"
auf Seite 149).
3. Über die Schalter auf der Rückseite
des Gehäuses die Master- / Slave-
Funktion und den
Abschlusswiderstand einstellen(siehe
Master/Slave
Kapitel 11.8.2 „
Schalter setzen
" auf Seite 148).
