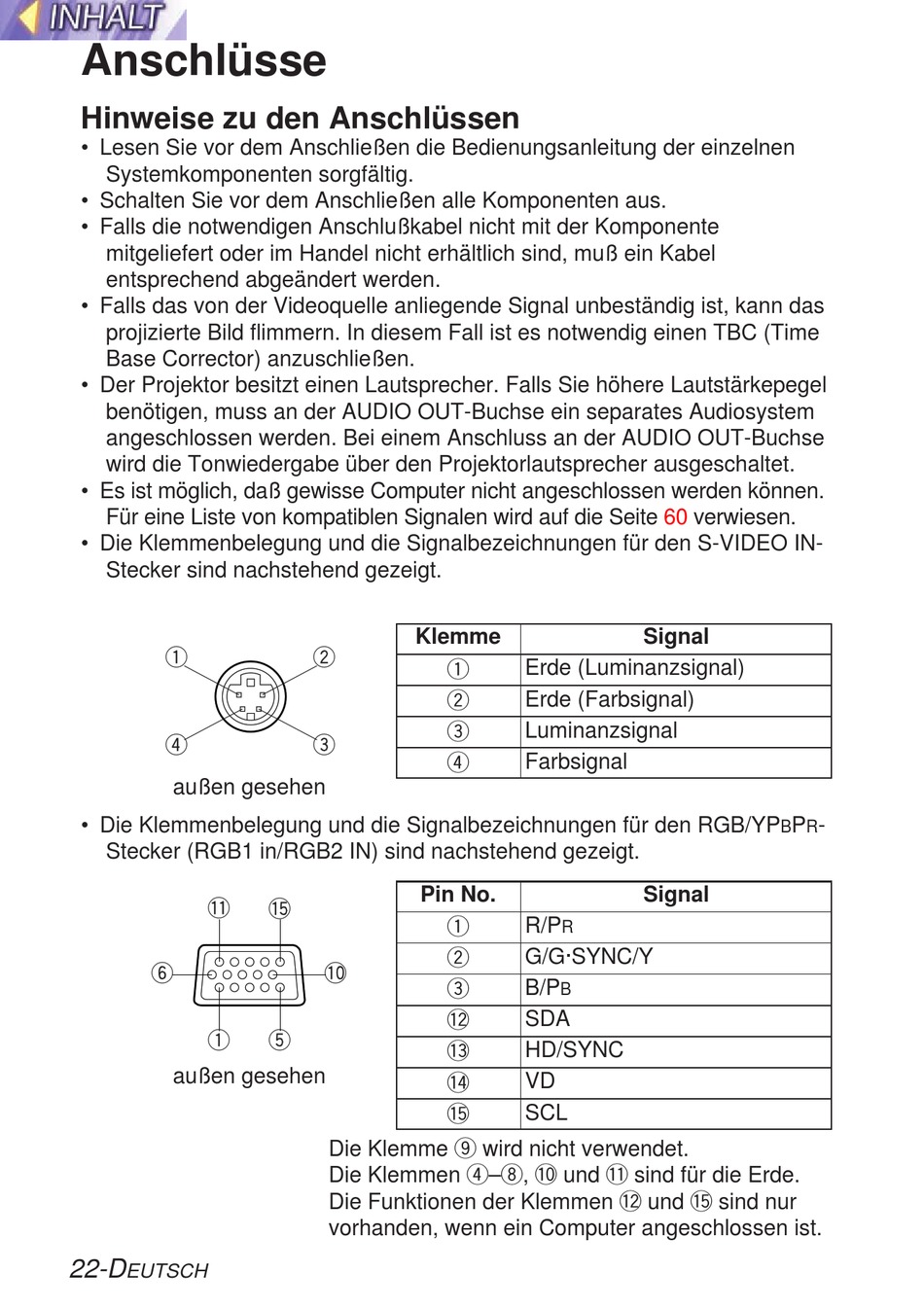

Anschlüsse
Hinweise zu den Anschlüssen
• Lesen Sie vor dem Anschließen die Bedienungsanleitung der einzelnen
Systemkomponenten sorgfältig.
• Schalten Sie vor dem Anschließen alle Komponenten aus.
• Falls die notwendigen Anschlußkabel nicht mit der Komponente
mitgeliefert oder im Handel nicht erhältlich sind, muß ein Kabel
entsprechend abgeändert werden.
• Falls das von der Videoquelle anliegende Signal unbeständig ist, kann das
projizierte Bild flimmern. In diesem Fall ist es notwendig einen TBC (Time
Base Corrector) anzuschließen.
• Der Projektor besitzt einen Lautsprecher. Falls Sie höhere Lautstärkepegel
benötigen, muss an der AUDIO OUT-Buchse ein separates Audiosystem
angeschlossen werden. Bei einem Anschluss an der AUDIO OUT-Buchse
wird die Tonwiedergabe über den Projektorlautsprecher ausgeschaltet.
• Es ist möglich, daß gewisse Computer nicht angeschlossen werden können.
Für eine Liste von kompatiblen Signalen wird auf die Seite
• Die Klemmenbelegung und die Signalbezeichnungen für den S-VIDEO IN-
Stecker sind nachstehend gezeigt.
G
H
außen gesehen
• Die Klemmenbelegung und die Signalbezeichnungen für den RGB/YP
Stecker (RGB1 in/RGB2 IN) sind nachstehend gezeigt.
O
G J
außen gesehen
22-D
EUTSCH
M
Klemme
A
#
Pin No.
Die Klemme o wird nicht verwendet.
Die Klemmen r–i, !0 und !1 sind für die Erde.
Die Funktionen der Klemmen !2 und !5 sind nur
vorhanden, wenn ein Computer angeschlossen ist.
q
Erde (Luminanzsignal)
w
Erde (Farbsignal)
e
Luminanzsignal
r
Farbsignal
q
R/P
R
w
G/G·SYNC/Y
e
B/P
B
!2
SDA
!3
HD/SYNC
!4
VD
!5
SCL
60
verwiesen.
Signal
P
B
R
