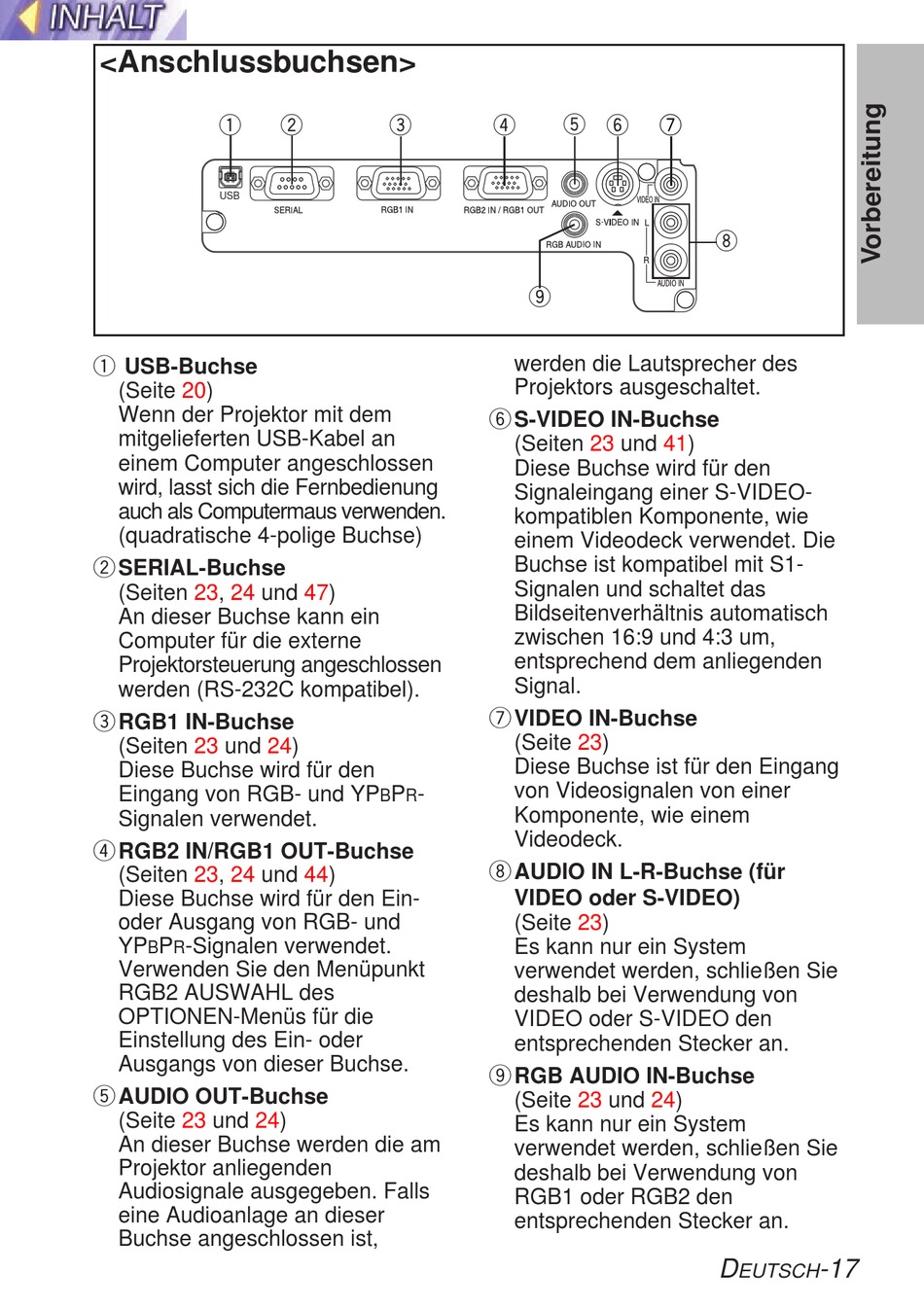

<Anschlussbuchsen>
q
USB
q USB-Buchse
(Seite 20)
Wenn der Projektor mit dem
mitgelieferten USB-Kabel an
einem Computer angeschlossen
wird, lasst sich die Fernbedienung
auch als Computermaus verwenden.
(quadratische 4-polige Buchse)
w SERIAL-Buchse
(Seiten 23,
24
und 47)
An dieser Buchse kann ein
Computer für die externe
Projektorsteuerung angeschlossen
werden (RS-232C kompatibel).
e RGB1 IN-Buchse
(Seiten
23
und 24)
Diese Buchse wird für den
Eingang von RGB- und YP
Signalen verwendet.
r RGB2 IN/RGB1 OUT-Buchse
(Seiten 23,
24
und 44)
Diese Buchse wird für den Ein-
oder Ausgang von RGB- und
YP
P
-Signalen verwendet.
B
R
Verwenden Sie den Menüpunkt
RGB2 AUSWAHL des
OPTIONEN-Menüs für die
Einstellung des Ein- oder
Ausgangs von dieser Buchse.
t AUDIO OUT-Buchse
(Seite
23
und 24)
An dieser Buchse werden die am
Projektor anliegenden
Audiosignale ausgegeben. Falls
eine Audioanlage an dieser
Buchse angeschlossen ist,
w
e
P
-
B
R
r
t
y
u
o
werden die Lautsprecher des
Projektors ausgeschaltet.
y S-VIDEO IN-Buchse
(Seiten
23
und 41)
Diese Buchse wird für den
Signaleingang einer S-VIDEO-
kompatiblen Komponente, wie
einem Videodeck verwendet. Die
Buchse ist kompatibel mit S1-
Signalen und schaltet das
Bildseitenverhältnis automatisch
zwischen 16:9 und 4:3 um,
entsprechend dem anliegenden
Signal.
u VIDEO IN-Buchse
(Seite 23)
Diese Buchse ist für den Eingang
von Videosignalen von einer
Komponente, wie einem
Videodeck.
i AUDIO IN L-R-Buchse (für
VIDEO oder S-VIDEO)
(Seite 23)
Es kann nur ein System
verwendet werden, schließen Sie
deshalb bei Verwendung von
VIDEO oder S-VIDEO den
entsprechenden Stecker an.
o RGB AUDIO IN-Buchse
(Seite
23
und 24)
Es kann nur ein System
verwendet werden, schließen Sie
deshalb bei Verwendung von
RGB1 oder RGB2 den
entsprechenden Stecker an.
i
D
-17
EUTSCH
