Schaltet man nur Dip-Schalter 3 des jeweiligen Blockpaares um, entspricht dies einer Zeit
von 4ns.
Schaltet man nur Dip-Schalter 4 des jeweiligen Blockpaares um, entspricht dies einer Zeit
von 8ns.
Durch Kombination der Dip-Schalter 1-4 kann man bis zu 15ns Zeitverlängerung, auf
Binäre weise, einstellen.
Am Test Bild „Längenabgleich.bmp" kann man die Verschiebung der einzelnen Farben
erkennen und die optimale Zeit für die Grundfarben blau, grün und rot einstellen.

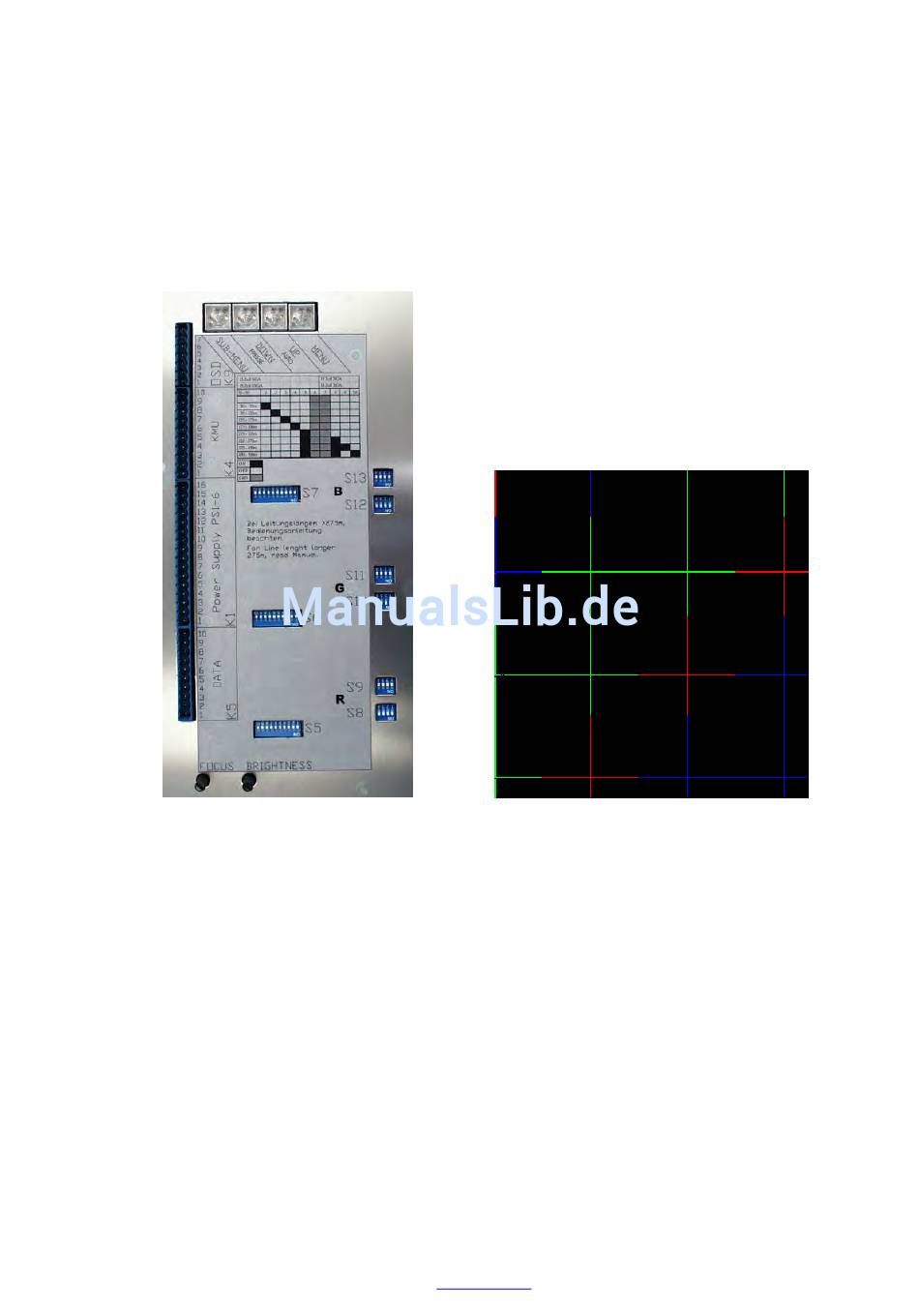

Rückansicht Diplay 18"
Vorgehensweise Längenabgleich:
1. Testbild Längenabgleich.bmp öffnen und auf Gesamtbild gehen
2. Übergänge der senkrecht verlaufenden Farben rot, grün und blau vergleichen. Die
Farbe die am weitesten auf der Senkrechten rechts ist wird als Bezug genommen, an
den anderen Farben muss eine Zeitverlängerung vorgenommen werden.
3. Mit den Dip-Schaltern kann man für die betreffenden Farben Zeitverlängerungen
zwischen 0 ns und 15 ns zuschalten, so dass die senkrechte Verschiebung so nah wie
möglich an die Bezugsfarbe herankommt. Die Bedienung der Dip-Schalter wird zuvor
beschrieben.
4. Ist die senkrechte
Laufzeiteinstellung abgeschlossen.
Als nächsten Schritt nehmen Sie, wenn nötig, den Feinabgleich mit den vier Tastern auf
der Rückseite des CHALLENGER 15i-2/18i/22i-FMO vor. Mit der Taste Menü gelangen Sie in
die On-Screen-Display-Auswahl (OSD) oder durch die direkte Anwahl über gleichzeitiges
drücken der Tasten „Strg.", „ 0", „S", „D" und anschliessend die „PFEIL OBEN" Taste
drücken.
