GECMA CHALLENGER 15i-2 Betriebsanleitung Seite 19

Anschluss der Versorgungsleitung für die PSU150i
Für die CHALLENGER PSU150i/6/543 und PSU150i/8/543 gelten die entsprechende
Bedienungsanleitung
Baumusterprüfbescheinigung „TÜV 03 ATEX 2032". Die Inhalte dieser Dokumente
müssen unbedingt eingehalten werden!
Versorgungskabel durch die M25 Verschraubung des Standrohres / Rohrbogen führen
und an der PSU 150i/6 oder PSU150i/8 am Hilfsenergieklemmkasten anschließen.
Klemmkasten Hilfsenergie:
Anschluss Datenkabel
Das Datenkabel wird durch die M20 Verschraubung geführt, verschraubt und am
Display an K5 angeschlossen(siehe: Aufbau des 19" Baugruppenträgers RACK 84 &
Anschluss Datenkabel, Seite.15).

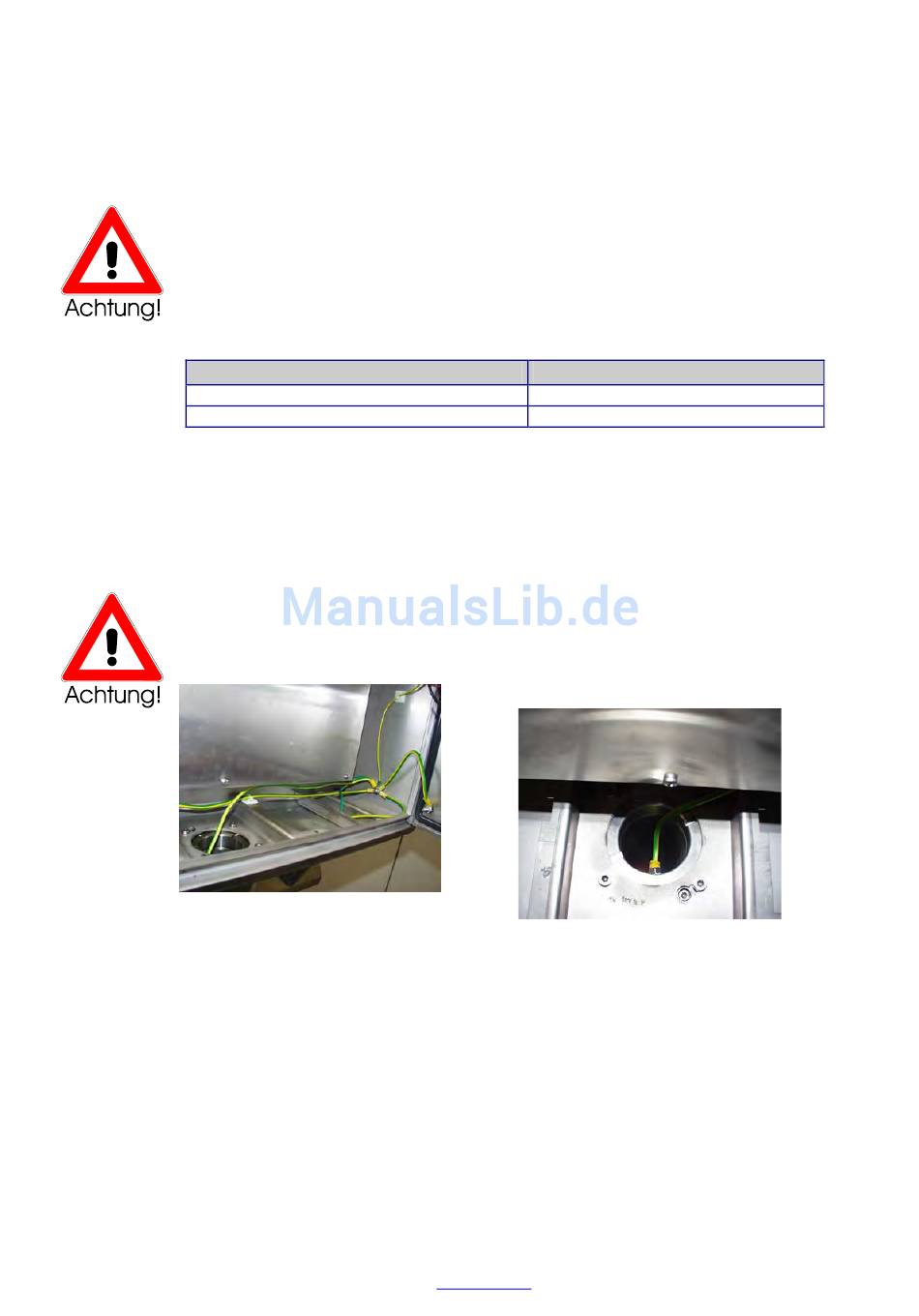

Erdung zwischen STF oder EBF und FH / FHP- Gehäuse
Bei Verwendung eines Standrohres (STF) oder eines Rohrbogens (EBF) und einer
Drehbaren- Kupplung muss die vorinstallierte Erdleitung am FH / FHP-Gehäuse an die
Selbstschneidende Kupplungsschraube (Innenseite Standrohr) M6x20 angeschlossen
werden. Zur Installation der Kupplung siehe Zeichnungs Nr.: 10100251 im Anhang.
Erdung an der Innenseite des STF an
Erdung von der Kupplung zum
der Kupplungsschraube angeschlossen
Manual CHALLENGER Terminal 15i 18i 22i Rev 6d de
GEC17500101
„Betriebsanleitung
1 + 2
3
Gecma Components electronic GmbH
info@gecma.com
+49 2237 6996 0
PSU150i/*/***"
und
Anschluss:
86-265VAC oder 120-370VDC
PE
Gehäuse- Sternpunkt
EG-
deren
19
