Datenfunkübertragung DATAEAGLE®
__________________________________________________________________________________________
3.5
DE 5000 Familie Funktionsbeschreibung
Der DATAEAGLE DE 5000 ist baugleich mit der DE2000 MPI Variante verfügt jedoch über
eine andere Softwarefunktionalität. Bei DE 5000 werden alle MPI Telegramme komplett über
die Funkstrecke übertragen und dort wieder ausgegeben. Die Busgeschwindigkeit beträgt
hier 187,5kbit. MPI ist eine Siemens spezifische Erweiterung auf Profibusbasis. Momentan
kann nach der Funkstrecke nur ein MPI Teilnehmer vorhanden sein. Am AG jedoch gibt es
keine Einschränkungen. Hier können ja ,je nach CPU Typ bis zu 4 oder 16 aktive MPI
Teilnehmer angeschlossen werden. Der DE 5000 hat ein geringfügig geändertes Menü beim
Schnittstellentreiber.
CPU Seite / PG Seite
CPU: xx PG:yy
Bei xx und yy werden die entsprechend verwendeten MPI Adressen eingestellt.
DATAEAGLE überträgt nur Protokolle mit den hier eingestellten Adressen.
Die Einstellung CPU/ PG Seite bezieht sich auf den Steuerungspartner aus Sichtweise des
jeweiligen DATAEAGLE.
3.5.1
Inbetriebnahme DE 5000 Familie
Im Menü „Schnittstellentreiber ändern?" müssen die MPI Adressen der beiden MPI-
Kommunikationspartner eingestellt werden. In diesem Beispiel 2 für die S7 und 0 für das PG.

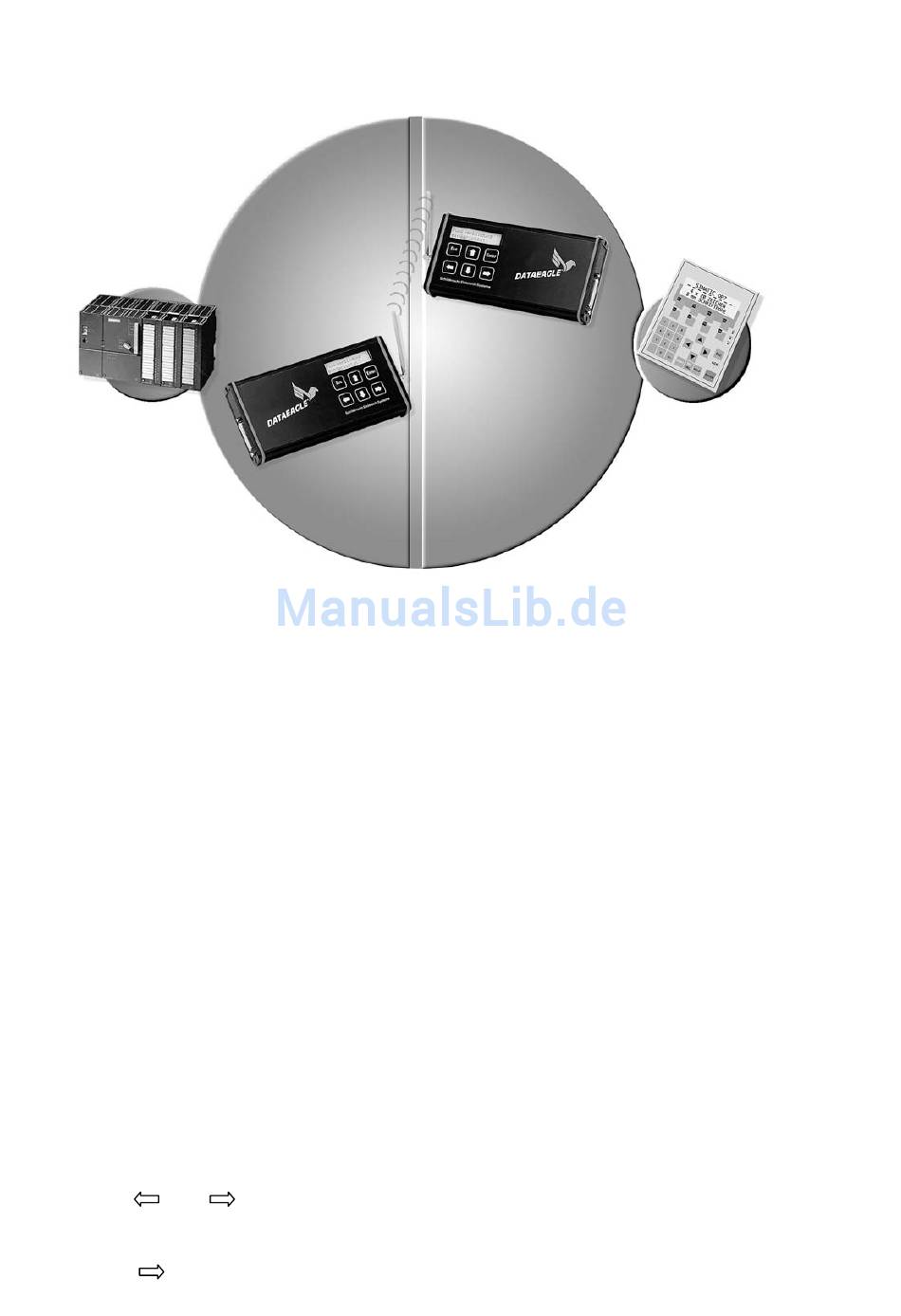

Der DATAEAGLE der an der S7 Seite angeschlossen wird, bezeichnen wir als „CPU Seite"
und der nach der Funkstrecke als „PG Seite". (In der Annahme, dass ein PG per Funk
angekoppelt wird). Zwischenzeitlich wurden ach schon diverse OP (Operator Panels) per
Funk angeschlossen. Prinzipiell kann nur eine Punkt zu Punktverbindung hergestellt werden.
•
Mit
bzw.
zur Passworteingabe wechseln.
__________________________________________________________________________________________
Seite 105
Schildknecht Industrieelektronik
D -74372 Sersheim
Einsteinstraße 10
Tel ++49 (0)7042 84106-0
Fax ++49 (0)7042 840051
Email: office@schildknecht.info
Internet: www.dataeagle.de
