Funktion - B+K Precision 8500 Benutzerhandbuch

1
3 4

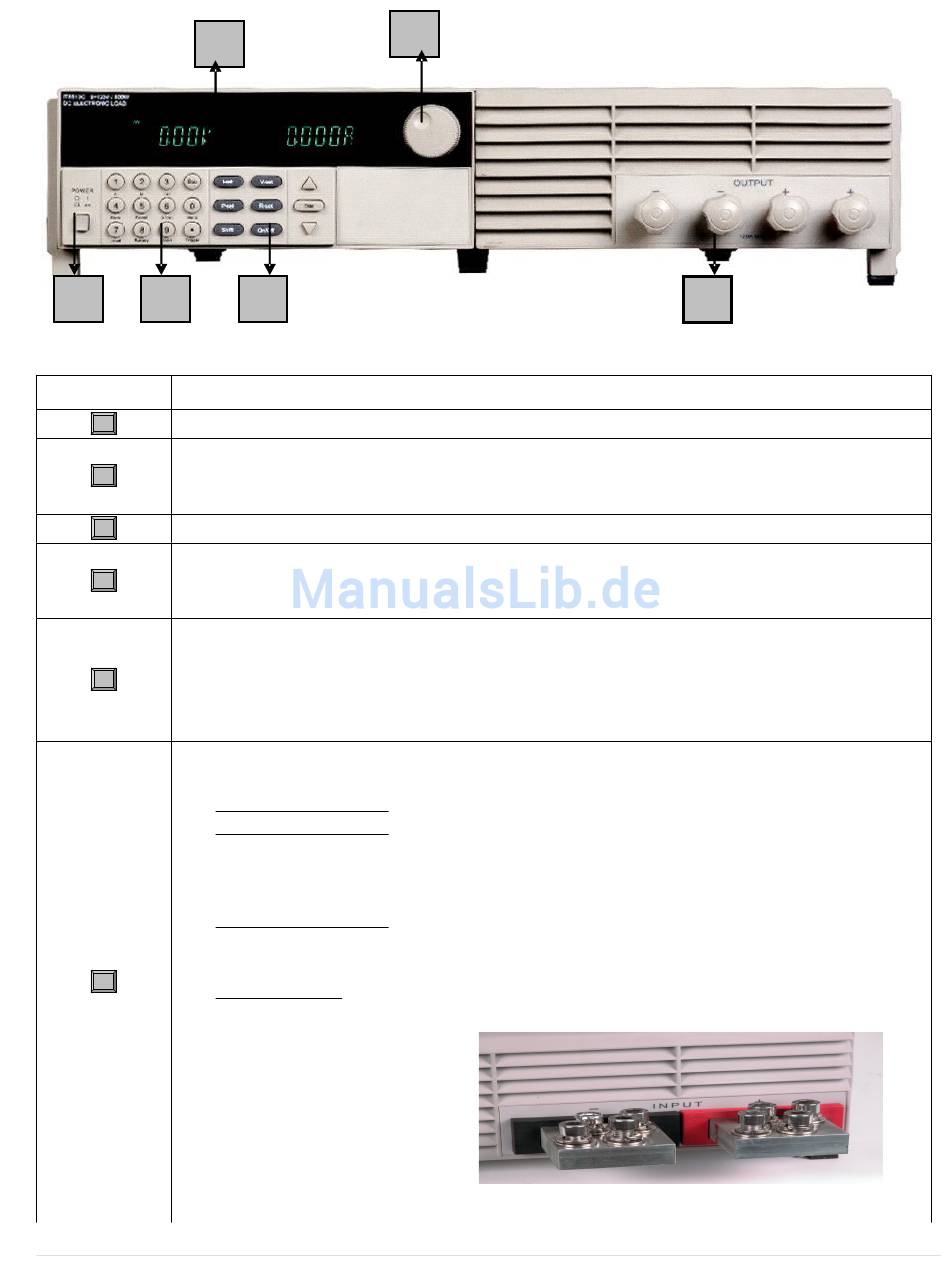

Taste/Knopf
Das 16-stellige Display zeigt die Messwerte von Spannung und Strom.
1
Drehknopf. Zur Anpassung eines Einstellwerts drehen. Drücken, um zwischen der
Einstellung des im jeweiligen Modus aktuell ausgewählten Wertes umzuschalten
2
und den Spannungs- und Stromwert abzulesen, wie im Bild oben dargestellt ist.
Taste POWER: Ein/Aus-Schalter des Geräts.
3
Numerisches Tastenfeld:
4
Tastenfeld:
5
Eingangsklemmen. Je nach Modell stehen Eingangsklemmen verschiedenen Typs
und von unterschiedlicher Anzahl zur Verfügung.
Die Modelle 8500/8502 sind mit einer Plus- und einer Minusklemme ausgestattet.
Die Modelle 8510/8512 verfügen über zwei positive und zwei negative Klemmen;
jede Klemme kann dabei den vom Gerät unterstützten Maximalstrom aufnehmen.
Bei Aufnahme eines Hochstroms muss die Leiteranzahl daher nicht unbedingt ver-
doppelt werden.
Die Modelle 8514/8518 verfügen ebenfalls über zwei positive und zwei negative
Klemmen; hier ist eine Verdoppelung der Leiteranzahl jedoch erforderlich, wenn
ein Strom von mehr als 120 A aufgenommen werden soll.
6
Die Modelle 852x verfügen zum Anschluss der Kabel über einen Schraub-
klemmenblock.
DC-Lasten der Serie 8500
2
5
Numerische Eingabetasten
Tasten für Sekundärfunktionen.
Eingang aktivieren/deaktivieren.
Auswahl der Betriebsarten Konstantstrom, Konstantspannung, Konstant-
leistung und Konstantwiderstand.
Scrollen durch Menüs und Optionen.
