Grundlegende Netzwerkstruktur für das SCSI-Routing

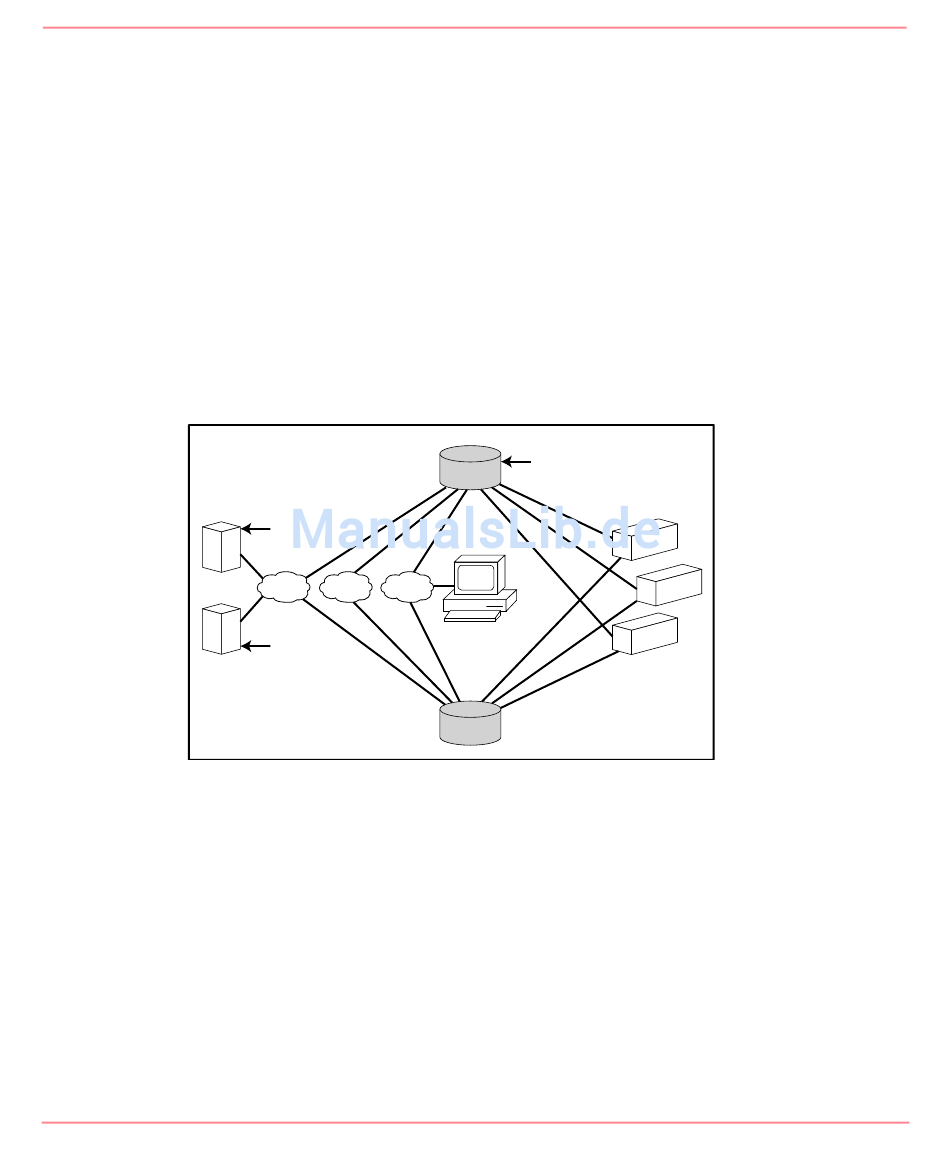

Abbildung 33
SCSI-Routing. IP-Hosts mit iSCSI-Treibern greifen über ein IP-Netzwerk auf
die Storage Router zu, wobei die Verbindung der einzelnen Storage Router zum
IP-Netzwerk über die Gigabit Ethernet-Schnittstelle erfolgt. Die Storage Router
greifen auf Massenspeicher zu, welche an den Fibre Channel-Schnittstellen der
einzelnen Storage Router angeschlossen sind. Eine Managementstation verwaltet
die Storage Router über ein IP-Netzwerk, das an der Managementschnittstelle der
einzelnen Storage Router angeschlossen ist. Im HA-Betrieb (High Availability,
Hochverfügbarkeit) kommunizieren die Storage Router über zwei Netzwerke
miteinander: über das an der HA-Schnittstelle eines jeden Storage Routers
angeschlossene HA-Netzwerk und über das an der Managementschnittstelle
eines jeden Storage Routers angeschlossene Managementnetzwerk.
IP-Hosts
Abbildung 33: Grundlegende Netzwerkstruktur für das SCSI-Routing

Zuordnung und Zugangssteuerung beim SCSI-Routing

Das SCSI-Routing erfolgt im Storage Router durch das Zuordnen von physischen
Massenspeichern an iSCSI-Ziele. Ein iSCSI-Ziel (auch Logisches Ziel genannt)
ist ein beliebiger Name für eine Gruppe physischer Massenspeicher. Sie können
ein iSCSI-Ziel mehreren physischen Geräten zuordnen. Ein iSCSI-Ziel verfügt
in jedem Fall über mindestens eine LUN (Logical Unit Number, Nummer der
logischen Einheit). Jede LUN eines iSCSI-Ziels wird einer einzelnen LUN eines
physischen Massenspeichers als Ziel zugeordnet.
