Seite 1

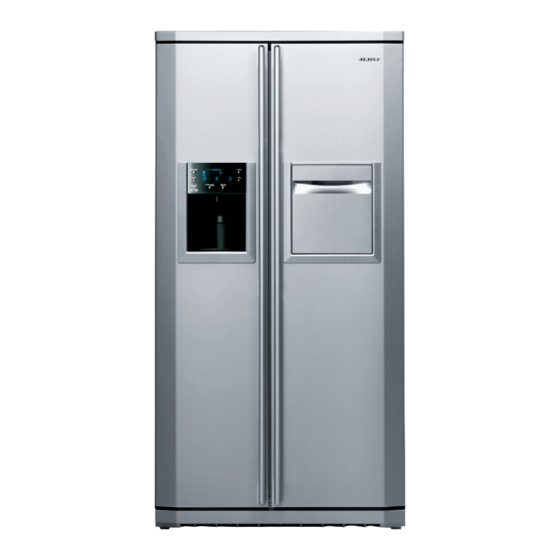

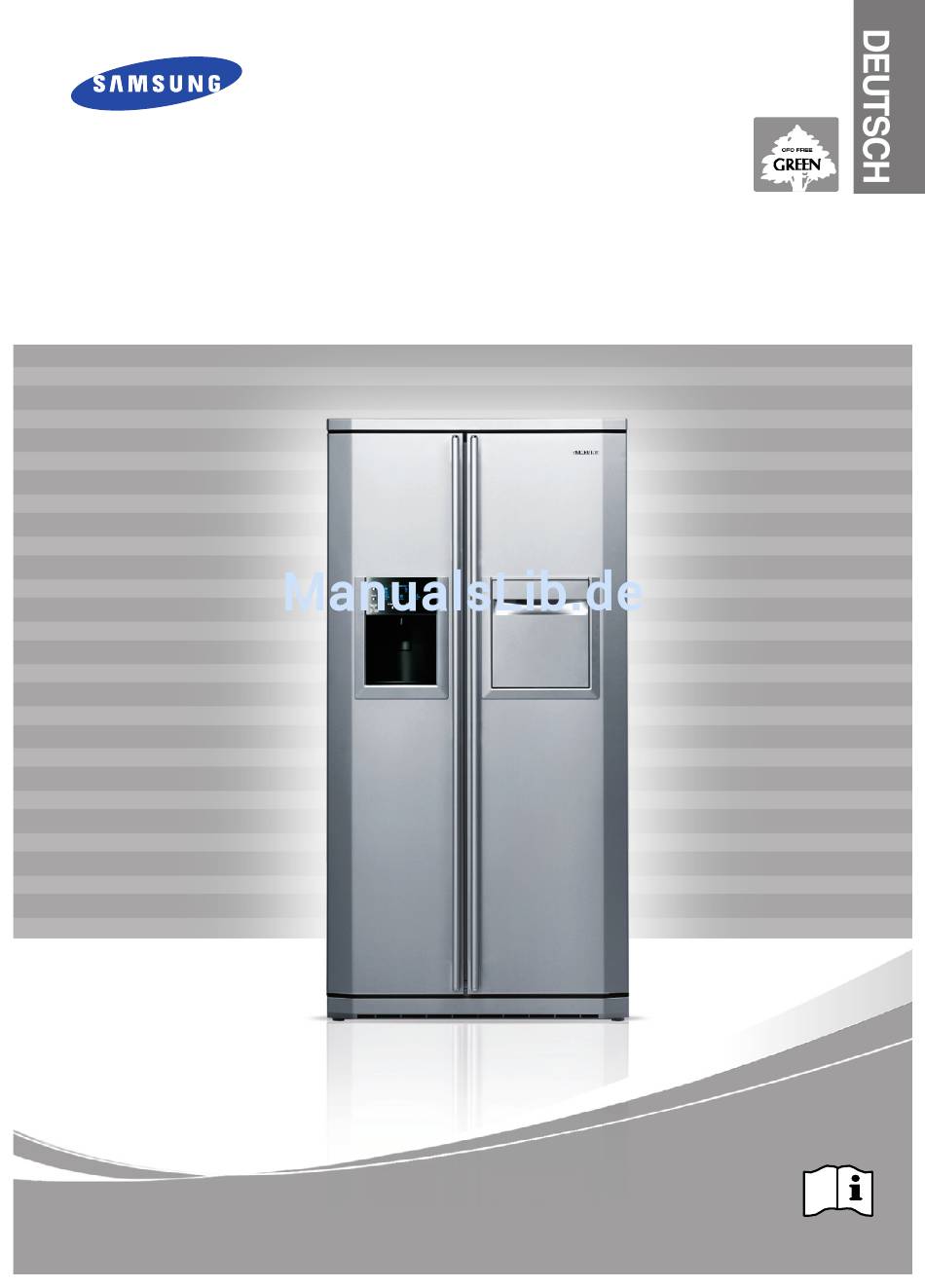

Einbaukühlschrank Side-by-Side Kühlschrank BENUTZERHANDBUCH UND MONTAGEANLEITUNG Produkt registrieren und gewinnen unter www.samsung.com/global/register DA68-01453D REV(0.5)
Bitte lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme des Geräts sorgfältig durch und • bewahren Sie sie für zukünftige Verwendung auf. Da die folgende Bedienungsanleitung für verschiedene Modelle erstellt wurde, können die Merkmale • Ihres Kühlgeräts leicht von den in dieser Anleitung beschriebenen abweichen. INHALT WARNUNGEN/HINWEISE ZUR SICHERHEIT .........2 BEDIENUNGSANLEITUNG...
Stellen Sie das Kühlgerät nicht dort auf, wo es direkter Sonneneinwirkung, der Hitze eines Ofens, Raumheizgeräten oder anderen Wärmequellen ausgesetzt ist. Wenn Sie anormale Gerüche oder Rauch bemerken, ziehen Sie sofort den Netzstecker und wenden Sie sich an den nächsten SAMSUNG Electronics Kundendienst.
WARNUNGEN/HINWEISE ZUR SICHERHEIT GEFAHR! RISIKO DES EINSCHLIESSENS VON KINDERN WARNUNG Im Kühlgerät eingeschlossene Kinder und Tod durch Wenn Sie Ihren alten Kühlschrank entsorgen, befolgen Ersticken sind keine Probleme der Vergangenheit. Alte Sie bitte die nachstehenden Anweisungen, um Unfälle zu oder abgestellte Kühlgeräte stellen immer eine Gefahr vermeiden.
Seite 5
WARNUNGEN/HINWEISE ZUR SICHERHEIT HINWEISE ZUR AUFBEWAHRUNG UND HINWEISE ZUR AUFSTELLUNG BEHANDLUNG VON LEBENSMITTELN Lagern Sie nicht zu viele Lebensmittel im Gerät. Lagern Sie keine Gegenstände auf dem Gerät. Wenn beim Öffnen der Tür Lebensmittel herausfallen, kann Diese können beim Öffnen oder Schließen der Tür •...
Nachdem Sie die folgenden Schritte durchgeführt haben, sollte Ihre Kühl-Gefrier-Kombination einsatzbereit sein. Ist dies nicht der Fall, überprüfen Sie den Netzanschluss und die Stromversorgung. Wenden Sie sich bei Fragen und Problemen an Ihren SAMSUNG Kundendienst. Stellen Sie das Kühlgerät an einem geeigneten...
BEDIENFELD MODELL RSE8B/N* MODELL RSE8F/D* MODELL RSE8K/J/V* TASTE Freezer TASTE Fridge Drücken Sie zur Einstellung der Temperatur im Drücken Sie zur Einstellung der Temperatur im Gefrierabteil mehrmals diese Taste und wählen Kühlabteil mehrmals diese Taste und wählen Sie eine Stufe zwischen -14°C und -25°C. Sie eine Stufe zwischen 7°C und 1°C.
TEMPERATUREINSTELLUNG Temperatureinstellung • Die Temperatursteuerung ist werkseitig auf 3°C für das Kühlabteil und -18°C für das Gefrierabteil voreingestellt. Es dauert 24 Stunden, bis das Gerät die voreingestellten empfohlenen Einstellungen erreicht hat. • Die Temperaturregler können sowohl die eingestellte Temperatur als auch die tatsächliche Temperatur in der Kühl- Gefrier-Kombination anzeigen.
DIGITALES DISPLAY MODELL RSE8B/N* MODELL RSE8F/D* MODELL RSE8K/J/V* Wasser, Eiswürfel, zerstoßenes Eis • Drücken Sie so oft die Taste Ice Type, bis die gewünschte Einstellung gewählt ist. • Das Symbol der ausgewählten Einstellung leuchtet. Ice Off • Um die Eisproduktion zu stoppen, drücken Sie die Taste Ice Off 3 Sekunden lang.
DIGITALES DISPLAY • Die aktuelle Einstellung der Cool Select Zone wird angezeigt. Anzeige für Cool Select Zone • Wenn Sie die Vacation-Funktion aktiviert haben, leuchtet keine der LEDs. • Lassen Sie keine Lebensmittel im Kühlgerät, wenn Sie die Vacation-Funktion eingeschaltet haben. •...
HINWEISE ZUR LAGERUNG VON LEBENSMITTELN Wenn Sie mehr Platz benötigen, können Sie die Schubfächer und den Eisbehälter herausnehmen, um mehr Lebensmittel zu lagern. TIEFKÜHL-LEBENSMITTEL IM GEFRIERABTEIL LAGERN Fachboden aus Sicherheitsglas • Zur Lagerung aller Arten von Tiefkühl-Lebensmitteln. Türfach • Zur Lagerung kleiner Packungen von Tiefkühl-Lebensmitteln. Kunststoff-Schubfach •...
HINWEISE ZUR LAGERUNG VON LEBENSMITTELN GEKÜHLTE LEBENSMITTEL IM KÜHLABTEIL LAGERN Fachboden aus Sicherheitsglas • Zur Lagerung aller Arten gekühlter Lebensmittel. • Sicher und nahezu bruchfest. • Kreisrunde Abdrücke auf der Glasoberfläche können entstehen und sind normal. Klappbarer Fachboden • Zur Lagerung von größeren Lebensmittelprodukten heben Sie die Vorderseite des Bodens leicht an und schieben ihn dann zurück, um ihn zu teilen.
CoolSelect Zone -Schubfach (optional) Soft Freeze • Wenn Sie den Modus “Soft Freeze” wählen, wird auf dem digitalen Display -5 C angezeigt, unabhängig davon, welche Temperatur für das Kühlabteil eingestellt wurde. • Die “Soft-Freeze”-Temperatur hält Fleisch und Fisch länger frisch. •...
Seite 15
CoolSelect Zone -Schubfach (optional) Thaw (Auftauen) • Herabtropfender Saft oder eine schlechte Fleischqualität reduzieren die Frische der Lebensmittel. • Wenn Sie den Modus “Thaw” auswählen, wird warme und kalte Luft abwechselnd in das CoolSelect Zone -Schubfach geleitet. • Abhängig vom Gewicht des Fleisches kann eine Auftauzeit von 5, 6, 10 oder 12 Stunden ausgewählt werden.
ZUBEHÖRTEILE AUS DEM GEFRIERABTEIL HERAUSNEHMEN Fachboden aus Fußleiste Sicherheitsglas • Öffnen Sie die Türen des Gefrier- und Kühlabteils, lösen • Ziehen Sie den Fachboden Sie die drei soweit wie möglich heraus. Schrauben und Heben Sie ihn danach an entfernen Sie die und nehmen Sie ihn heraus.
ZUBEHÖRTEILE REINIGEN Innen • Reinigen Sie die Zubehörteile mit einem milden Reinigungsmittel. Wischen Sie sie dann mit einem trockenen Tuch ab. • Achten Sie beim Reinigen von Zubehörteilen darauf, dass diese vollständig trocken sind, bevor Sie sie wieder in das Gerät einsetzen. Außen •...
ZUBEHÖRTEILE REINIGEN Geruchsfilter • Entfernen Sie die Abdeckung mit einem flachen Schraubendreher wie dargestellt. • Nehmen Sie die Filterpatrone aus der Abdeckung und legen Sie sie für mindestens 4 Stunden in sauberes warmes Wasser. Lassen Sie die Patrone mindestens 8 Stunden im Sonnenlicht und an frischer Luft austrocknen.
Wasserleitung dann in der Wasserzufuhr blockiert wird. Ersatzfilter bestellen • Wenn Sie weitere Wasserfilterpatronen bestellen möchten, nehmen Sie bitte Kontakt zu Ihrem Samsung-Händler oder dem Kundendienst auf. TÜREN Die Türen des Kühlgeräts sind mit einem besonderen Öffnungs- und Schließmechanismus versehen, um sicherzustellen, dass die Türen immer vollkommen und sicher schließen.
KÜHLGERÄT AUFSTELLEN Abmessungen Ihrer Eingangstür überprüfen • Überprüfen Sie die Abmessungen Ihrer Eingangstür um sicherzustellen, dass das Kühlgerät durch sie hindurch passt. • Wenn das Kühlgerät durch eine Tür transportiert wird, deren Tiefe und Breite kleiner als HINWEIS die des Gerätes ist, kann dies zur Beschädigung des Geräts führen. Standort für das Kühlgerät auswählen •...
FUSSLEISTE ABNEHMEN Fußleiste abnehmen Öffnen Sie die Türen der Kühl-Gefrier-Kombination und lösen Sie zum Entfernen der Fußleiste die drei Schrauben durch Drehen gegen den Uhrzeigersinn. FUSSLEISTE SCHRAUBE Leitung der Wasserversorgung vom Kühlgerät lösen 1) Entfernen Sie den Wasserschlauch, indem Sie auf das Kupplungsteil drücken (➁) und den Wasserschlauch (➀) abziehen.
TÜREN DES KÜHLGERÄTS DEMONTIEREN • Heben Sie die Tür gerade nach oben an. • Achten Sie dabei darauf, den Wasserschlauch und den Kabelsatz an der Tür nicht einzuklemmen. HINWEISE • Legen Sie die Türen auf eine geeignete Oberfläche. Tür des Gefrierabteils demontieren 1) Entfernen Sie die obere Abdeckung mit einem Schraubendreher (➀);...
TÜREN DES KÜHLGERÄTS DEMONTIEREN Tür des Kühlabteils demontieren 1) Lösen Sie die Kabelverbindungen (➀). 2) Drehen Sie die Scharnierbolzen (➁) und die Masseschraube (➂) gegen den Uhrzeigersinn heraus und nehmen Sie das obere Scharnier (➃) in Pfeilrichtung ab (➄). Achten Sie beim Abnehmen der Tür darauf, dass diese nicht auf Sie fällt.
TÜREN DES KÜHLGERÄTS MONTIEREN Tür des Gefrierabteils montieren 1) Bringen Sie die Tür des Gefrierabteils wieder an, indem Sie den Schlauch ( ➀ ) an der unteren Seite der Tür durch die Öffnung am unteren Scharnier führen (➁). Ziehen Sie den Schlauch dann nach unten. 2) Setzen Sie den Schaft des oberen Scharniers (➂) in die Bohrung ein (➃).
TÜREN DES KÜHLGERÄTS MONTIEREN Tür des Kühlabteils montieren 1) Setzen Sie das untere Scharnier (➀) in die untere 2) Setzen Sie die Bohrung in der Tür des Kühlabteils Scharnierhalterung ein (➁). (➂) auf das untere Scharnier (➃). 3) Setzen Sie den Schaft des oberen Scharniers (➄) in die Bohrung ein (➅). Richten Sie die obere Scharnierbohrung (➆) mit der Bohrung des Geräts aus (➇).
TÜREN DES KÜHLGERÄTS MONTIEREN Wasserschlauch wieder befestigen 1) Drücken Sie die Vorderseite des Kupplungsteils (➁) zusammen und setzen Sie die Wasserleitung (➀) in die Kupplung ein. Fußleiste wieder befestigen Befestigen Sie die Fußleiste mit Hilfe der drei Schrauben (im Uhrzeigersinn drehen), wie in der Abbildung dargestellt.
TÜRHÖHE EINSTELLEN Bitte richten Sie das Kühlgerät zuerst gerade aus. Die Türen stehen ungleich hoch, wenn das Kühlgerät nicht gerade steht. Führen Sie einen geraden Schraubendreher (-) (①) in Fall 1) Die Tür des Gefrierabteils ist tiefer als die den Schlitz des Einstellfußes ein (➁), drehen Sie den des Kühlabteils.
TÜRHÖHE EINSTELLEN Kleine Höhenunterschiede zwischen den Türen ausgleichen Die Tür des Gefrierabteils ist höher oder niedriger als die des Kühlabteils. Einstellteil Öffnen Sie bitte die Türen und nehmen Sie die Einstellung wie folgt vor: 1) Lösen Sie die Mutter (①) am unteren Scharnier bis zum oberen Ende des Bolzens (➁). Verwenden Sie beim Lösen der Mutter (①) den mitgelieferten Sechskantschlüssel (➂) und drehen Sie den Bolzen (➁) ein wenig gegen den Uhrzeigersinn.
LEITUNG DES WASSERSPENDERS (OPTIONAL) ÜBERPRÜFEN 1) Damit der Eisbereiter korrekt funktionieren kann, wird ein Wasserdruck von 1,4 ~ 10 kgf/cm (0,14 ~ 9,8 Mpa, 19,9 ~ 142,2 Psi, 1,37 ~ 9,8 Bar) benötigt. In diesem Bereich kann ein 100 ml Papierbecher in 10 Sekunden gefüllt werden. 2) Der Wasserfilter entfernt Partikel.
LEITUNG DES WASSERSPENDERS (OPTIONAL) INSTALLIEREN Anschluss der Wasserleitung am Kühlgerät - Schieben Sie die Kompressionsmutter und den Kunststoffring über die Kunststoffleitung. - Ziehen Sie nach dem Einsetzen der Muffe die Kompressions Kompressionsmutter auf der 1/4“ Rohrverschraubung an. mutter Ring Muffe Rohr- Die Kompressionsmutter darf nicht zu stark verschraubung...
LEITUNG DES WASSERSPENDERS (OPTIONAL) INSTALLIEREN Anschluss der Wasserleitung am Kühlgerät - Entfernen Sie die Abdeckung des Kompressors des ANSCHLUSSMUTTER WASSERLEITUNG Kühlgeräts. - Schließen Sie die Wasserleitung am Ventil an, so wie in der Abbildung dargestellt. - Überprüfen Sie nach dem Anschluss, ob es zu Leckagen kommt.
LEITUNG DES WASSERSPENDERS (OPTIONAL) INSTALLIEREN Wasserleitung ausspülen 1) Drehen Sie die Hauptwasserversorgung und das Absperrventil der Wasserversorgungsleitung auf. 2) Lassen Sie Wasser durch den Wasserspender laufen, bis es klar WASSER herausläuft. (Dies dauert 6-7 Minuten.) Durch diesen Vorgang wird das Wasserversorgungssystem gereinigt und Luft aus den Leitungen entfernt.
STÖRUNGSBESEITIGUNG Mögliche Ursachen Fehlerbehebung Problem • Prüfen Sie, ob der Netzstecker richtig • Der Netzstecker ist nicht eingesteckt Die Kühl-Gefrier- eingesteckt ist. Kombination funktioniert • Versuchen Sie es mit der Einstellung einer • Ist der Temperaturregler auf dem Anzeigefeld überhaupt nicht oder auf die richtige Temperatur eingestellt? niedrigeren Temperatur.
Seite 34
STÖRUNGSBESEITIGUNG Mögliche Ursachen Fehlerbehebung Problem Kleine oder hohle Der Wasserfilter ist verstopft. • Tauschen Sie die Filterpatrone aus. Eiswürfel Die Tür wurde offen gelassen. • Überprüfen Sie, ob die Tür möglicherweise durch Die Eiswürfel gefrieren zu hervorstehende Lebensmittel offen gehalten wird. langsam •...
Grenzwerte für die Raumtemperatur Die für diese Kühl-Gefrier-Kombination vorgesehenen Umgebungstemperaturen werden über die Temperaturklasse festgelegt, die auf dem Typenschild angegeben ist. Temperatur Umgebungstemperatur Symbol Klasse Maximal Minimal Kalt gemäßigt 32°C 10°C Warm gemäßigt 32°C 16°C Subtropisch 38°C 18°C Tropisch 43°C 18°C HINWEIS: Die Innentemperatur kann vom Standort des Geräts, der Umgebungstemperatur und der Häufigkeit, mit der die Tür geöffnet wird,...
Seite 38
Falls Sie Fragen oder Anregungen zu Samsung-Produkten haben, wenden Sie sich bitte an den Samsung-Kundendienst. Samsung Electronics GmbH Telefon 01805 / 121213 (€ 0.14/Min) Telefax 01805 / 121214 (€ 0.14/Min) www.samsung.de...
