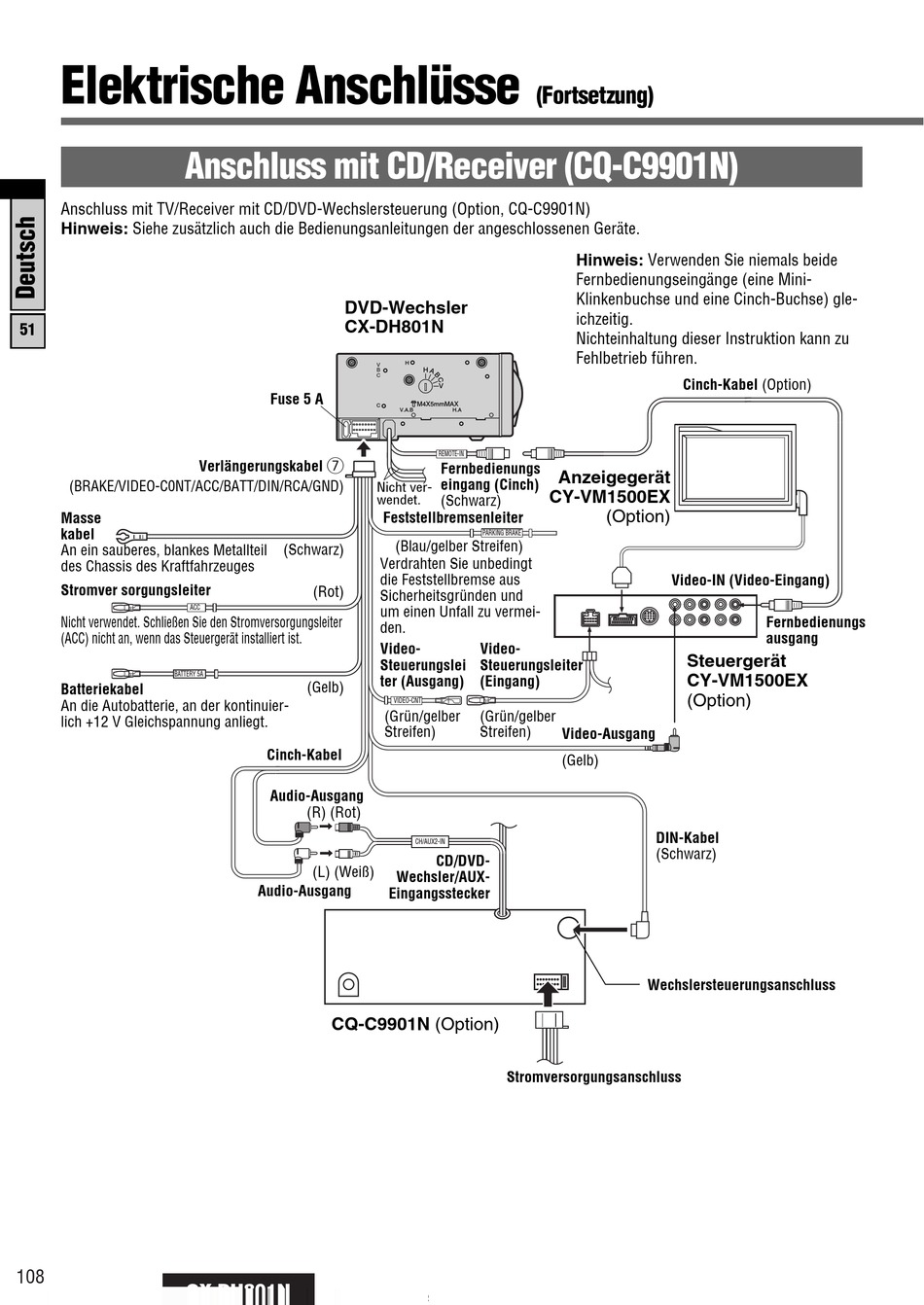

Elektrische Anschlüsse
Anschluss mit CD/Receiver (CQ-C9901N)
Anschluss mit TV/Receiver mit CD/DVD-Wechslersteuerung (Option, CQ-C9901N)
Hinweis: Siehe zusätzlich auch die Bedienungsanleitungen der angeschlossenen Geräte.
51
(BRAKE/VIDEO-C0NT/ACC/BATT/DIN/RCA/GND)
Masse
kabel
An ein sauberes, blankes Metallteil
des Chassis des Kraftfahrzeuges
Stromver sorgungsleiter
ACC
Nicht verwendet. Schließen Sie den Stromversorgungsleiter
(ACC) nicht an, wenn das Steuergerät installiert ist.
BATTERY 5A
Batteriekabel
An die Autobatterie, an der kontinuier-
lich +12 V Gleichspannung anliegt.
108
CX-DH801N
DVD-Wechsler
CX-DH801N
Fuse 5 A
u
Verlängerungskabel
(Schwarz)
(Rot)
(Gelb)
Cinch-Kabel
Audio-Ausgang
(R) (Rot)
(L) (Weiß)
Audio-Ausgang
CQ-C9901N (Option)
(Fortsetzung)
H
V
H
B
C
V
M4X5mmMAX
C
V.A.B
H.A
REMOTE-IN
Fernbedienungs
eingang (Cinch)
Nicht ver-
CY-VM1500EX
wendet.
(Schwarz)
Feststellbremsenleiter
PARKING BRAKE
(Blau/gelber Streifen)
Verdrahten Sie unbedingt
die Feststellbremse aus
Sicherheitsgründen und
um einen Unfall zu vermei-
den.
Video-
Video-
Steuerungslei
Steuerungsleiter
ter (Ausgang)
(Eingang)
VIDEO-CNT
(Grün/gelber
(Grün/gelber
Streifen)
Streifen)
CH/AUX2-IN
CD/DVD-
Wechsler/AUX-
Eingangsstecker
Stromversorgungsanschluss
Hinweis: Verwenden Sie niemals beide
Fernbedienungseingänge (eine Mini-
Klinkenbuchse und eine Cinch-Buchse) gle-
ichzeitig.
Nichteinhaltung dieser Instruktion kann zu
Fehlbetrieb führen.
Cinch-Kabel (Option)
Anzeigegerät
(Option)
Video-IN (Video-Eingang)
Steuergerät
CY-VM1500EX
(Option)
Video-Ausgang
(Gelb)
DIN-Kabel
(Schwarz)
Wechslersteuerungsanschluss
Fernbedienungs
ausgang
