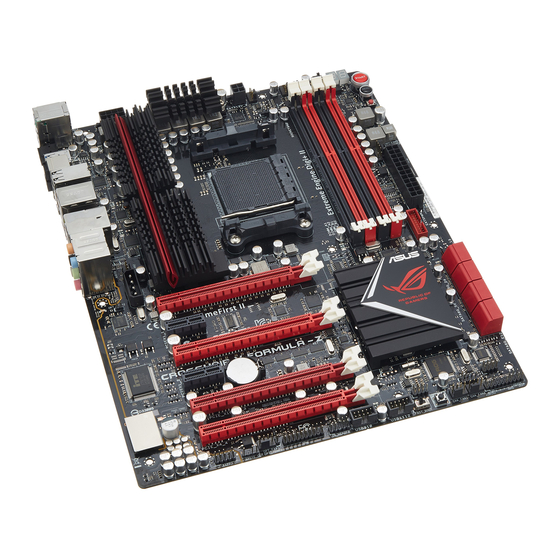

Asus Crosshair V Handbuch
  1. Anleitungen
  2. Marken
  3. Asus Anleitungen
  4. Mainboards
  5. Crosshair V
  6. Handbuch
Asus Crosshair V Handbuch

Asus Crosshair V Handbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

CROSSHAIR V
FORMULA-Z

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Asus Crosshair V

Inhaltszusammenfassung für Asus Crosshair V

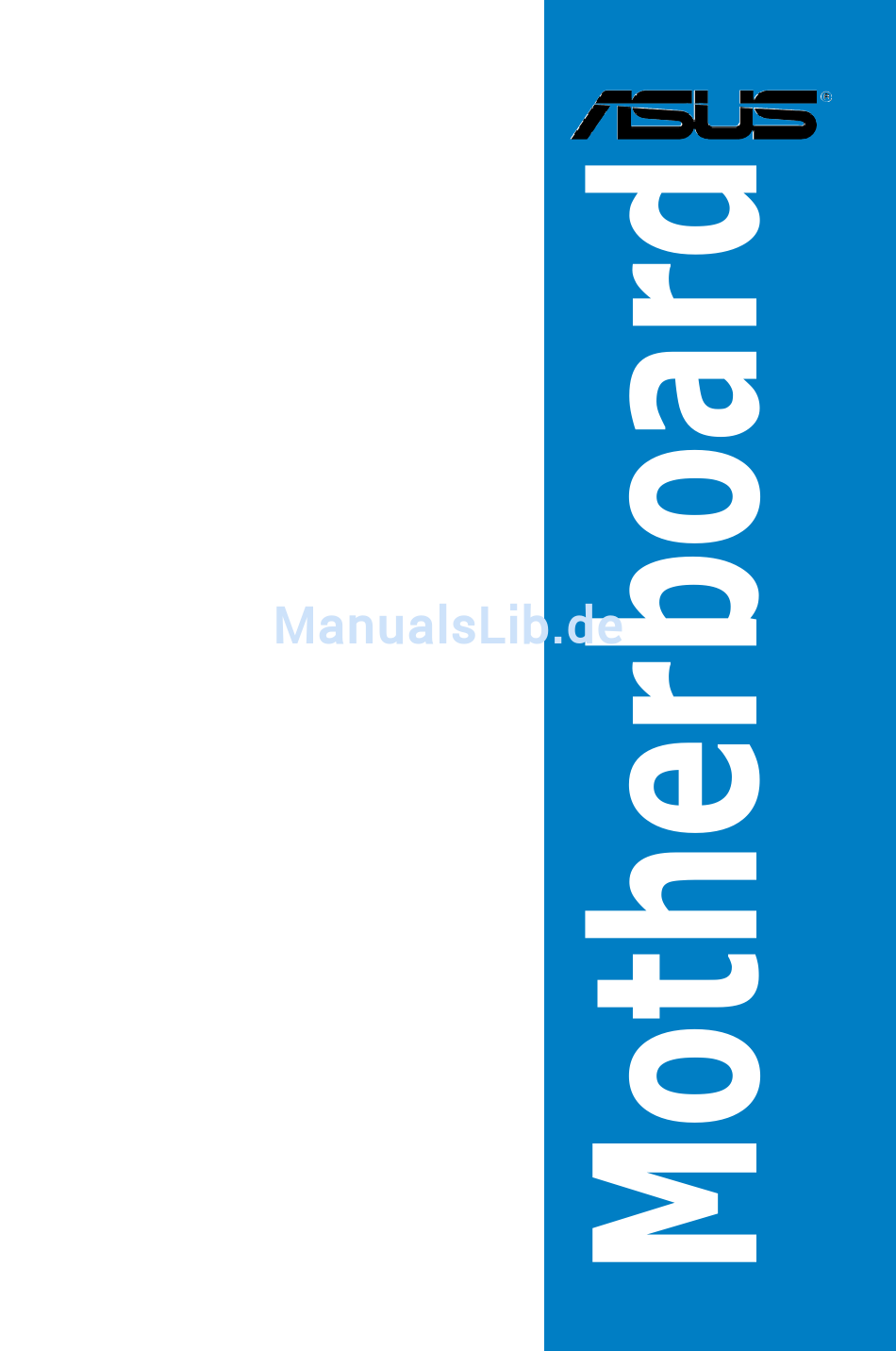

  • Seite 1 CROSSHAIR V FORMULA-Z...

  • Seite 2: Zweite Ausgabe Februar 2013

    ASUS genehmigte Reparaturen, Modifizierung oder Abwandlungen; oder (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt. ASUS STELLT DIESES HANDBUCH “SO, WIE ES IST”, OHNE DIREKTE ODER INDIREKTE GARANTIEN, EINSCHLIESSLICH, JEDOCH NICHT BESCHRÄNKT AUF GARANTIEN ODER KLAUSELN DER VERKÄUFLICHKEIT ODER TAUGLICHKEIT FÜR EINEN BESTIMMTEN ZWECK,...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Sicherheitsinformationen ..................vii Über dieses Handbuch .................... viii CROSSHAIR V FORMULA-Z Spezifikationsübersicht..........x Paketinhalt ........................ xiv Zusatzwerkzeug und Komponenten für den PC-Aufbau ........xv Kapitel 1: Produkteinführung Sonderfunktionen ..................1-1 1.1.1 Leistungsmerkmale des Produkts ..........1-1 1.1.2 ROG unique gaming features ............. 1-2 1.1.3...
  • Seite 4 ROG Connect................3-28 3.5.12 LED Control................3-29 Monitor-Menü ................... 3-30 Boot-Menü ....................3-34 Tools-Menü ....................3-40 3.8.1 ASUS EZ Flash 2 Utility ............3-40 3.8.2 ASUS SPD Information ............. 3-40 3.8.3 ASUS O.C. Profile ..............3-41 3.8.4 GO Button File ................3-42 Exit-Menü...
  • Seite 5 USB BIOS Flashback Wizard............ 4-22 4.3.13 Audio-Konfigurationen............... 4-24 4.3.14 ROG Connect................4-27 4.3.15 GameFirst II ................4-29 4.3.16 ASUS Boot Setting ..............4-31 Kapitel 5: RAID-Unterstützungt RAID-Konfigurationen ................5-1 5.1.1 RAID-Definitionen ............... 5-1 5.1.2 Serial ATA-Festplatten installieren ..........5-2 5.1.3 Einstellen der RAID-Elemente im BIOS ........
  • Seite 6 Anforderungen ................6-6 6.2.2 Installieren von zwei SLI-fähigen Grafikkarten ......6-6 6.2.3 Installieren von drei SLI-fähigen Grafikkarten ......6-7 6.2.4 Installieren der Gerätetreiber ............6-8 6.2.5 Aktivieren der NVIDIA SLI™-Technologie ......... 6-9 ® Anhang Hinweise ........................A-1 ASUS Kontaktinformationen .................. A-4...

  • Seite 7: Sicherheitsinformationen

    Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie die Netzleitung aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.

  • Seite 8: Über Dieses Handbuch

    Weitere Informationsquellen An den folgenden Quellen finden Sie weitere Informationen und Produkt- sowie Software- Updates. ASUS-Webseiten ASUS-Webseiten enthalten weltweit aktualisierte Informationen über ASUS-Hardware und Softwareprodukte. ASUS-Webseiten sind in den ASUS-Kontaktinformationen aufgelistet. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt sind.

  • Seite 9: In Diesem Handbuch Verwendete Symbole

    In diesem Handbuch verwendete Symbole Um sicherzustellen, dass Sie bestimmte Aufgaben richtig ausführen, beachten Sie bitte die folgenden Symbole und Schriftformate, die in diesem Handbuch verwendet werden. GEFAHR/WARNUNG: Informationen zum Vermeiden von Verletzungen beim Ausführen einer Aufgabe. VORSICHT: Informationen zum Vermeiden von Schäden an den Komponenten beim Ausführen einer Aufgabe.

  • Seite 10: Crosshair V Formula-Z Spezifikationsübersicht

    1866/1600/1333/1066 MHz, ECC, nicht-ECC, ungepufferte Speichermodule Dual-Channel-Speicherarchitektur * Details zu Speichermodulen aus der QVL( Qualified Vendors List) für AM3+ / AM3 CPUs finden Sie auf der der Webseite www.asus.de ** Wenn Sie auf einem Windows 32-Bit-Betriebssystem 4GB ® Arbeitsspeicher oder mehr installieren, erkennt das Betriebssystem weniger als 3GB.
  • Seite 11 - ASUS Fan Xpert ASUS EZ DIY: - ASUS Q-Shield - ASUS O.C. Profile - ASUS EZ Flash 2 - ASUS MyLogo3 ASUS Q-Design - ASUS Q-LED (CPU, DRAM, VGA, Boot Gerät LED) - ASUS Q-Anschluss (Fortsetzung auf der nächsten Seite)
  • Seite 12 CROSSHAIR V FORMULA-Z Spezifikationsübersicht Rücktafelanschlüsse 1 x PS/2-Kombianschluss für Tastatur/Maus 1 x Optischer S/PDIF-Ausgang 2 x eSATA 6Gb/s-Anschlüsse [rot] 1 x ROG Connect-Schalter 1 x LAN (RJ-45)-Anschluss 4 x USB 3.0/2.0-Anschlüsse [blau] 8 x USB 2.0/1.1-Anschlüsse (weißer Port für ROG Connect) 6 x 8-Kanal-Audioanschlüsse...
  • Seite 13 GameFirst II Kaspersky Anti-virus ® DAEMON Tools Pro Standaard ROG CPU-Z ASUS WebStorage ASUS-Hilfsprogramme (AI Suite II/TurboV EVO/ASUS Update) Formfaktor ATX Formfaktor: 12 in. x 9.6 in. (30.5 cm x 24.4 cm) Die Spezifikationen können ohne Vorankündigung geändert werden. xiii...

  • Seite 14: Paketinhalt

    Paketinhalt Stellen Sie sicher, dass Ihr Motherboard-Paket die folgenden Artikel enthält. Motherboard ROG CROSSHAIR V FORMULA-Z Kabel 1 x ROG Connect-Kabel -Kabel 3 x 2-in-1 SATA 6.0 Gb/s Signalkabel Signalkabel 1 x SLI -Brücke 1 x 3-WAY SLI™-Brücke 1 x CrossFire-Kabel -Kabel Zubehör...

  • Seite 15: Zusatzwerkzeug Und Komponenten Für Den Pc-Aufbau

    Zusatzwerkzeug und Komponenten für den PC-Aufbau 1 Tüte mit Schrauben Philips (Kreuz)-Schreubenzieher PC-Gehäuse Netzteil CPU-Lüfter, kompatibel mit AMD AM3+ CPU AMD AM3+ DDR3 DIMM SATA-Festplatte Optisches SATA-Laufwerk (optional) Grafikkarte Das Werkzeug und die Komponenten, in der Tabelle aufgelistet, sind nicht im Motherboard- Paket enthalten.

  • Seite 17: Kapitel 1: Produkteinführung

    Dieses Motherboard ist charactelich für einen einzigen PCle 2.0- Brückenbaustein, um multi- GPU SL/CrossFireX Grafikkarten für eine einzigartige Spielleistungsfähigkeit zu unterstürzen. Mit dem Intel Z77-Platform zur Optimierung der PCle-Allokation von den Multi-GPU unterstürzt diese sMotherboard die Konfiguration von 2-Wege-GPU-SLI oder 3-Wege-GPU- CrossFireX. ASUS CROSSHAIR V FORMULA-Z...

  • Seite 18: Rog Unique Gaming Features

    1.1.2 ROG unique gaming features GameFirst II ASUS GameFirst II mit cFos Traffic Shaping-Technologie bietet ein leistungsstarkes und benutzerfreundliches Netzwerk-Steuerelement zur Optimierung des Datenverkehrs bei Online-Spielen. Ausgestattet mit dem EZ-Modus für das Anfänger-Setup und den Advanced- Modus für Profi-Feintuning, werden Sie schneller als Ihr Gegner sein.

  • Seite 19: Loadline Calibration

    DAEMON Tools Pro sorgt für unverzichtbare Funktionalität beim Sichern von CD-, DVD- und Blu-Ray-Datenträgern. Es konvertiert optionale Medien zu virtuellen Disks und emuliert Geräte für den Betrieb mit virtuellen Dateikopien. DAEMON Tools Pro organisiert zudem Daten-, Musik-, Video- und Fotosammlungen auf dem PC, Notebook oder Netbook. ASUS CROSSHAIR V FORMULA-Z...

  • Seite 20: Sonderfunktionen

    Tonquellen und die Enhance-Funktion steigert die Tonqualität durch Hoch- und Niedrigfrequenzentzerrung. Mit diesen Technologien erleben Sie ganz einfach einen besseren Heimkino-Sound. ASUS Fan Xpert ASUS Fan Xpert ermöglicht eine intelligente Anpassung der CPU- und Gehäuselüfterdrehzahlen an unterschiedliche Umgebungstemperaturen und sorgt für einen leisen, kühlen Betrieb Kapitel 1: Produkteinführung...

  • Seite 21: Motherboard-Übersicht

    Unterlage oder in die Originalverpackung der Komponente. • Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Andernfalls könnten das Motherboard, Peripheriegeräte und/oder Komponenten stark beschädigt werden. ASUS CROSSHAIR V FORMULA-Z...

  • Seite 22: Motherboard Layout

    1.2.2 Motherboard layout Für weitere Informationen über die internen Anschlüsse sowie Rücktafelanschlüsse beziehen Sie sich auf 1.2.9 Interne Anschlüsse und 2.3.1 Rücktafelanschlüsse. Kapitel 1: Produkteinführung...
  • Seite 23 17. DirectKey-Taste (DirectKey) 1-25 18. Fast Boot-Schalter (FAST_BOOT) 1-26 19. USB 2.0-Anschlüsse (10-1 pol. USB910; USB1112) 1-39 20. TPM-Anschluss (20-1 pol. TPM) 1-40 21. Digitaler Audioausgang (4-1 pol. SPDIF_OUT) 1-40 22. Fronttafelaudioanschluss (10-1 pol. AAFP) 1-42 ASUS CROSSHAIR V FORMULA-Z...

  • Seite 24: Zentralverarbeitungseinheit (Cpu)

    1.2.3 Zentralverarbeitungseinheit (CPU) Das Motherboard ist mit einen AM3+ Sockel, entwickelt für eine AMD CPU der FX™-Serie ® mit bis zu acht Kernen, kompatibel mit AMD Sockel AM3 für AMD AM3 für AMD ür AMD r AMD Phenom™ II/Athlon™ II/ ®...

  • Seite 25: Systemspeicher

    Das Motherboard ist mit vier Double Data Rate 3 (DDR3) Dual Inline Memory Module (DIMM)-Steckplätzen ausgestattet. Ein DDR3-Module sind anders gekerbt als DDR- oder DDR2-Module. Installieren Sie KEINEN DDR- oder DDR2-Speichermodul auf einen DDR3-Steckplatz. Empfohlene Speicherkonfigurationen ASUS CROSSHAIR V FORMULA-Z...
  • Seite 26 Speicherkonfigurationen Sie können 1GB, 2GB, 4GB und 8GB ungepufferte und nicht-ECC DDR3 DIMMs in den DIMM-Steckplätzen installieren. • Ein Speichermodul mit Speicherfrequenzen höher als 2133MHz und dessen entsprechendes Timing oder geladenes XMP-Profifil, entspricht nicht dem �EDEC- Speicherstandard. Die Stabilität und Kompatibilität dieser Speichermodule hängt von der Leistungsfähigkeit der CPU und anderer installierter Geräte ab.
  • Seite 27 CROSSHAIR V FORMULA-Z Motherboard Liste qualifizierter Anbieter (QVL) DDR3 2400 MHz DIMM-Sockel- Support(Optional) Chip- Anbieter Part Nr. Größe Chip -Nr. Timing Spannung Marke G.SKILL F3-19200CL10Q- 32GB 10-12- 1.65 • 32GBZHD (4x8GB) 12-31 G.SKILL F3-19200CL11Q- 16GB 11-11- 1.65 • 16GBZHD (4x4GB) 11-31 G.SKILL...
  • Seite 28 DDR3 2133 MHz DIMM-Sockel- Support(Optional) Chip- Anbieter Part Nr. Größe Chip -Nr. Timing Spannung Marke KINGSTON KHX2133C11D3K4/16GX 16GB 11-12- 1.65 • • (4x4GB) 11-30 KINGSTON KHX2133C11D3T1K2/ 16GB 9-9-9-24 • • 16GX (2x8GB) OCZ3XTEP2133C9LV4GK 7-7-7-20 1.65 • Patriot PVV34G2133C9K 9-11-9-27 1.66 •...
  • Seite 29 TXD34096M1866HC9K-L Hynix H5TC2G83BFRH9A 9-11- 1.65 • • 9-27 DDR3 1800 MHz DIMM-Sockel- Support(Optional) Chip- Anbieter Part Nr. Größe Chip -Nr. Timing Spannung Marke G.SKILL F3-14400CL9D-4GBRL 4GB (2x2GB) 9-9-9-24 • • (Fortsetzung auf der nächsten Seite) ASUS CROSSHAIR V FORMULA-Z 1-13...
  • Seite 30 DDR3 1600 MHz DIMM-Sockel- Support(Optional) Chip- Anbieter Part Nr. Größe Chip -Nr. Timing Spannung Marke A-DATA AM2U16BC2P1 A-DATA 3CCD-1509A • • A-DATA AM2U16BC4P2 A-DATA 3CCD-1509A • • A-DATA AX3U1600GC4G9 1.55~ 1.75 • • A-DATA AX3U1600PC4G8 8-8-8-24 1.55~ 1.75 • • A-DATA AX3U1600XC4G79 7-9-7-21...
  • Seite 31 GoodRam GR1600D364L9/2G GoodRam GF1008KC-JN • • Hynix HMT351U6CFR8C-PB Hynix H5TQ2G83CFR • • Hynix HMT41GU6MFR8C-PB Hynix H5TQ4G83MFR • • KINGMAX FLGE85F-C8KL9A KINGMAX 9-9-9-28 • • KINGMAX FLGF65F-C8KL9A KINGMAX 9-9-9-28 • • (Fortsetzung auf der nächsten Seite) ASUS CROSSHAIR V FORMULA-Z 1-15...
  • Seite 32 DDR3 1600 MHz DIMM-Sockel- Support(Optional) Chip- Anbieter Part Nr. Größe Chip -Nr. Timing Spannung Marke KINGSTON KHX1600C9D3K2/ 1.65 • • (2x2GB) KINGSTON KHX1600C9D3K3/ 12GB 1.65 • 12GX (3x4GB) KINGSTON KHX1600C9D3K3/ 12GB 1.65 • • 12GX (3x4GB) KINGSTON KHX1600C9D3K3/ 1.65 • •...
  • Seite 33 Team TXD32048M1600C7-L Team T3D1288LT-16 7-7-7-24 1.65 • Team TXD32048M1600C8-D Team T3D1288RT-16 8-8-8-24 1.65 • • Team TXD32048M1600HC8-D Team T3D1288RT-16 8-8-8-24 1.65 • • Team TXD34096M1600HC9-D Hynix H5TC2G83BFRH9A 9-9-9-24 • • (Fortsetzung auf der nächsten Seite) ASUS CROSSHAIR V FORMULA-Z 1-17...
  • Seite 34 DDR3 1333 MHz DIMM-Sockel- Support(Optional) Chip- Anbieter Part Nr. Größe Chip -Nr. Timing Spannung Marke ACTICA ACT1GHU64B8F1333S SAMSUNG K4B1G0846F • ACTICA ACT1GHU72C8G1333S SAMSUNG K4B1G0846F(ECC) • ACTICA ACT2GHU64B8G1333M Micron D9KPT • A-DATA AD63I1B0823EV A-DATA 3CCA-1509A • • A-DATA AD63I1C1624EV A-DATA 3CCA-1509A •...
  • Seite 35 9-9-9 1.65 • (2x4GB) SAMSUNG M378B1G73AH0-CH9 SAMSUNG K4B4G0846A- • • HCH9 SAMSUNG M378B5273CH0-CH9 SAMSUNG K4B2G0846C • • SAMSUNG M378B5273DH0-CH9 SAMSUNG K4B2G08460 • • SAMSUNG M378B5673FH0-CH9 SAMSUNG K4B1G0846F • • SAMSUNG M378B5773DH0-CH9 SAMSUNG K4B2G08460 • • ASUS CROSSHAIR V FORMULA-Z 1-19...
  • Seite 36 ASUS bietet die exklusive Unterstützung der Hyper-DIMM-Funktion. • Hyper-DIMM-Unterstützung basiert auf den physikalischen Eigenschaften der entsprechenden CPUs. Um Hyper DIMM zu unterstützen, laden Sie in BIOS die Einstellungen für X.M.P. oder D.O.C.P. • Die neueste QVL finden Sie auf der ASUS-Webseite. Kapitel 1: Produkteinführung 1-20...

  • Seite 37: Erweiterungssteckplätze

    Das Netzkabel muss unbedingt vor der Installation oder dem Entfernen der Erweiterungskarten ausgesteckt werden. Ansonsten können Sie sich verletzen und die Motherboardkomponenten beschädigen. SP Nr. Steckplatzbeschreibung PCIe 2.0 x16-Steckplatz PCIe 2.0 x1-Steckplatz PCIe 2.0 x8-Steckplatz PCIe 2.0 x1-Steckplatz PCIe 2.0 x16/x8-Steckplatz PCIe 2.0 x4-Steckplatz ASUS CROSSHAIR V FORMULA-Z 1-21...

  • Seite 38: Konfiguration

    PCI 2.0-Betriebsmodus VGA- Konfiguration Einzel-VGA SLI/CrossFireX™ 3-WAY SLI/CrossFireX™ PCIe_x16_1 PCIe_x8_2 – – PCIe_x16/x8_3 – • Wir empfehlen Ihnen, bei der Benutzung im CrossFireX™- oder SLI™-Modus eine ausreichende Stromversorgung sicherzustellen. • Wenn Sie zwei Grafikkarten benutzen, verbinden Sie für eine bessere Umgebungs- temperatur einen Gehäuselüfter mit dem Gehäuselüfteranschluss (CHA_FAN1-3).

  • Seite 39: Onboard-Schalter

    Diese Taste bleuchtet auf, wenn das System mit einer Spannungsquelle verbunde ist. Das bedeutet, dass Sie das System ausschalten und das Stromkabel entfernenn sollten, bevor Sie irgendwelche Motherboard- Komponente entfernen oder installieren. Reset-Taste Mit der Reset-Taste starten Sie das System neu. ASUS CROSSHAIR V FORMULA-Z 1-23...
  • Seite 40 GO-Taste Drücken Sie die GO-Taste bevor POST, um MemOK! zu aktivieren oder drücken Sie die Taste, um schnell das voreingestellte Profil (GO_Button Datei) für kurzzeitige Übertaktung in Betriebssystemumgebung zu laden. Langsam-Modus-Schalter Der Langsam-Modus-Schalter ermöglicht dem System eine bessere Übertaktungsspanne zu bieten, wenn Sie das -10 °C Kühlsystem verwenden. Wenn diese Funktion aktiviert, vermeidet der Lansam-Modus-Schalter Abstürzen des Systems,, verlangsamt die CPU , und der System-Tuner nimmt die Anpassungen vor.
  • Seite 41 Wenn Ihr System nach dem Neustart den regulären Selbsttest durchlaufen soll (ohne ins BIOS zu wechseln) schalten Sie das System mit der Ein-/Austaste ab. • Detaillierte Hinweise zum Festlegen der DirectKey-Standardfunktion finden Sie im Abschnitt 3.7 Systemstart-Menü. ASUS CROSSHAIR V FORMULA-Z 1-25...
  • Seite 42 Systemstart in Kraft. • Wenn Sie den Fast Boot-Zustand (aktiviert/deaktiviert) im BIOS Setup oder mit der ASUS Boot Setting-Software einstellen, wird der durch den Hardwareschalter festgelegte Zustand dadurch aufgehoben. • Detaillierte Hinweise zum Einstellen der Fast Boot-Funktion finden Sie im Abschnitt 3.7 Systemstart-Menü.

  • Seite 43: Jumpers

    LN2-Modus-Jumper (3-pol. LN2) Wenn aktiviert, ermöglicht der LN2-Modus-Jumper Ihrem System, Kälte-Bugs im Prozessor während des POST zu beseitigen. Dieser Modus ermöglicht es, den Prozessor bei extrem niedrigen Temperaturen zu betreiben und das System schnell zu starten. ASUS CROSSHAIR V FORMULA-Z 1-27...

  • Seite 44: Onboard Leds

    1.2.8 Onboard LEDs Festplatten-LED Die Festplatten-LED zeigt die Festplattenaktivität an. Sie blinkt, wenn Daten auf die Festplatte geschrieben oder von der Festplatte gelesen werden. Wenn die LED permanent nicht leuchtet, ist keine Festplatte mit dem Motherboard verbunden, oder die Festplatte ist außer Betrieb. GO LED Blinkend: Zeigt an, dass MemOK! vor POST aktiviert ist.
  • Seite 45 System eingeschaltet ist oder sich im Schlafmodus oder Ruhezustand befindet. Damit werden Sie daran erinnert, das System auszuschalten und das Netzkabel zu entfernen, bevor Sie Motherboard-Komponenten entfernen oder installieren. Die Position der Taste wird in der folgenden Abbildung gezeigt. ASUS CROSSHAIR V FORMULA-Z 1-29...
  • Seite 46 Q-Code LEDs Das Q-Code LED Design ist eine Anzeige mit 2 Ziffern, damit Sie den Systemstatus prüfen können. Für Details siehe nachfolgende Q-Code-Tabelle. Kapitel 1: Produkteinführung 1-30...

  • Seite 47: Beschreibung

    Reseviert für ASL (siehe nachfolgende ASL-Status-Codes) Speicher installiert 32 – 36 Dem Speicher nachfolgende CPU-Initialisierung 37 – 3A Post-Speicher-PCH-Initialisierung gestartet 3B – 3E Dem Speicher nachfolgende PCH-Initialisierung gestartet DXE IPL gestartet (Fortsetzung auf der nächsten Seite) ASUS CROSSHAIR V FORMULA-Z 1-31...
  • Seite 48 Q-Code-Tabelle Code Beschreibung Speicherinitialisierungsfehler. Ungültiger Speichertyp oder inkompatible 50 – 53 Speichergeschwindigkeit Unspezifizierter Speicherinitialisierungsfehler Kein Speicher installiert Ungültiger CPU-Typ oder ungültige CPU-Geschwindigkeit CPU-Fehlanpassung CPU Selbsttest fehlgeschlagen oder mögliche CPU Cache-Fehler CPU-Micro-Code ist nicht gefunden oder Micro-Code-Update fehlgeschlagen nicht verwendet Eingeschaltet. Bestimmung des Reset-Typs (soft/hard). AP-Initialisierung vor dem Laden des Microcodes System-Agent-Initialisierung vor dem Laden des Microcodes PCH-Initialisierung vor dem Laden des Microcodes...
  • Seite 49 Wiederherstellungsvorgang durch Firmware ausgelöst (Autom. Wiederherstellung) Wiederherstellungsvorgang durch Benutzer ausgelöst (Erzwungene Wiederherstellung) Wiederherstellungsprozess gestartet. Wiederherstellungs Firmware-Datei nicht gefunden. Wiederherstellungs Firmware-Datei geladen. F5 – F7 Reserviert für zukünftige AMI-Fortschritt-Codes. Wiederherstellungs-PPI nicht verfügbar. (Fortsetzung auf der nächsten Seite) ASUS CROSSHAIR V FORMULA-Z 1-33...
  • Seite 50 Q-Code-Tabelle Code Beschreibung Wiederherstellungskapsel nicht gefunden. Ungültige Wiederherstellungskapsel. FB – FF Reserviert für zukünftige AMI-Fehler-Codes. DXE-Kern gestartet. NVRAM-Initialisierung. Installation der PCH Runtime-Dienste. 63 – 67 CPU DXE-Initialisierung gestartet. PCI host bridge-Initialisierung. System Agent DXE-Initialisierung gestartet. System Agent DXE SMM-Initialisierung gestartet. 6B –...
  • Seite 51 Runtime setzen der virtuellen Adresse MAP beenden. Antiquiertes (altes) Option ROM-Initialisierung. System-Reset USB Hot Plug PCI-Bus Hot Plug NVRAM leeren Konfigurations-Reset (Reset der NVRAM-Einstellungen) B8– BF Reserviert für zukünftige AMI-Codes. CPU-Initialisierungsfehler. System Agent-Initialisierungsfehler. (Fortsetzung auf der nächsten Seite) ASUS CROSSHAIR V FORMULA-Z 1-35...
  • Seite 52 Q-Code-Tabelle Code Beschreibung PCH-Initialisierungsfehler. Einige der Architekturprotokolle nicht verfügbar. PCI Ressourcen-Zuweisungsfehler. Keine Ressourcen vorhanden. Kein Platz für antiquiertes (altes) Option ROM. Keine Console-Ausgabegeräte gefunden. Keine Console-Eingabegeräte gefunden. Ungültiges Kennwort. Fehler beim Laden von Boot Option (LoadImage hat einen Fehler erkannt). Boot Option fehlgeschlagen (StartImage hat einen Fehler erkannt).

  • Seite 53: Interne Anschlüsse

    Sie müssen Windows XP Service Pack 3 oder eine neuere Version installiert haben, ® bevor Sie Serial ATA-Festplatten benutzen können. Die Serial ATA RAIDFunktion ist nur unter Windows XP SP3 oder neueren Versionen verfügbar. ® ASUS CROSSHAIR V FORMULA-Z 1-37...
  • Seite 54 ASMedia Serial ATA 6.0 Gb/s-Anschlüsse (7-pol. SATA6G_E12 �rot�) ® Diese Anschlüsse sind für Serial ATA 6.0Gb/s-Signalkabel der Serial ATA 6.0 Gb/s- Festplattenlaufwerke vorgesehen. Bevor Sie die Serial ATA-Festplattenlaufwerke nutzen, müssen Sie das Windows ® Service Pack 3 oder neuere Versionen installieren. USB 3.0-Anschluss (20-1 pol.
  • Seite 55 Verbinden Sie niemals ein 1394-Kabel mit den USB-Anschlüssen, sonst wird das Motherboard beschädig! Verbinden Sie zuerst ein USB-Kabel mit dem ASUS Q-Connector (USB, blau), und verbinden Sie dann den Q-Connector (USB) mit dem USB-Anschluss auf dem Motherboard, falls das Gehäuse Fronttafel USB-Anschlüsse vorsieht.
  • Seite 56 Digitaler Audioanschluss (4-1 pol. SPDIF_OUT) Dieser Anschluss ist für zusätzliche Sony/Philips Digital Interface (S/PDIF)- Module vorgesehen. Verbinden Sie das S/PDIF-Ausgangsmodulkabel mit diesen Anschluss und installieren Sie das Modul anschließend an einer Steckplatzaussparung an der Rückseite des Computergehäuses. Das S/PDIF-Modul muss separat erworben werden. TPM-Anschluß...
  • Seite 57 Der Anschluss CPU_FAN arb eitet mit einem CPU-Lüfter mit max. 1A (12W) Leistung. • Wenn Sie zwei Grafikkarten installieren, empfehlen wir, für optimale Hitzeabsenkung das hintere Gehäuselüfterkabel an den Motherboard- Anschluss CHA_FAN1 CHA_FAN2 oder CHA_FAN3 anzuschließen. ASUS CROSSHAIR V FORMULA-Z 1-41...
  • Seite 58 Fronttafelaudioanschluss (10-1 pol. AAFP) Dieser Anschluss dient zum Verbinden eines Fronttafel-Audio E/A-Moduls, das an der Fronttafel des Computers befestigt wird und entweder HD Audio oder den herkömmlichen AC ‘97 Audiostandard unterstützt. Verbinden Sie das Ende des Fronttafel-Audiokabels mit diesem Anschluss. •...
  • Seite 59 Wenn Sie zwei oder mehr High-End-PCI Express x16-Karten benutzen wollen, benutzen Sie ein Netzteil mit 1000W oder mehr, um die Systemstabilität zu gewährleisten. • Wenn Sie sich über die Mindeststromanforderungen Ihres Systems nicht sicher sind, hilft Ihnen evtl. der Leistungsrechner unter http://support.asus.com/ PowerSupplyCalculator/PSCalculator.aspx?SLanguage=en-us. ASUS CROSSHAIR V FORMULA-Z 1-43...
  • Seite 60 Systemtafelanschluss (20-8 pol. PANEL) Dieser Anschluss unterstützt mehere gehäusegebundene Funktionen. • Systemstrom-LED (2-pol. PLED) Dieser 2-pol. Anschluss wird mit der Systemstrom-LED verbunden. Verbinden Sie das Strom-LED-Kabel vom Computergehäuse mit diesem Anschluss. Die Systemstrom-LED leuchtet, wenn Sie das System einschalten. Sie blinkt, wenn sich das System im Energiesparmodus befindet.
  • Seite 61 Temperatursensoren arbeiten und somit für eine bessere Kühlwirkung sorgen. Sie müssen den OPT FAN 1/2/3 Überhitzungsschutz im BIOS aktivieren, wenn Sie die thermischen Sensoren mit diesen Anschlüssen verbinden. Die thermischen Sensoren müssen separat erworben werden. ASUS CROSSHAIR V FORMULA-Z 1-45...

  • Seite 62: Probeit

    1.2.10 ProbeIt Mit ROG ProbeIt können Sie die Spannungen und OC-Einstellungen Ihres Systems prüfen. Mit einem Multimeter können Sie die ProbeIt-Punkte auch beim Übertakten nachmessen. Die nachstehende Abbildung zeigt die jeweiligen ProbeIt-Punkte. ProbeIt verwenden Sie können ein Multimeter mit dem Motherboard verbinden, so wie es in Abbildung 1 zu sehen ist.

  • Seite 63: Kapitel 2: Basisinstallation

    Basisinstallation Aufbau des Computersystems 2.1.1 Motherboard-Installation Die Abbidlungen in diesem Abschnitt werden nur als Referenz bereitgestellt. Das Motherboard-Layout kann sich je nach Modell unterscheiden, der Installationsvorgang bleibt aber gleich. ASUS Q-Shield (E/A-Blende) in die Gehäuserückwand einsetzen. ASUS CROSSHAIR V FORMULA-Z...
  • Seite 64 Installieren Sie das Motherboard in das Gehäuse. Achten Sie hierbei darauf, dass die hinteren E/A-Anschlüsse genau auf die E/A-Blende in der Gehäuserückwand ausgerichtet sind. Kapitel 2: Basisinstallation...
  • Seite 65 Setzen Sie zehn Schrauben in die durch Kreise markierten Bohrlöcher ein, um das Motherboard im Gehäuse zu befestigen. Ziehen Sie die Schrauben nicht zu fest! Das Motherboard könnte sonst beschädigt werden. ASUS CROSSHAIR V FORMULA-Z...

  • Seite 66: Cpu Installation

    2.1.2 CPU installation Der AMD AM3+-Sockel ist mit AMD AM3+- und AM3-Prozessoren kompatibel. Vergewissern Sie sich, dass die CPU, die Sie verwenden, für den AM3+ Sockel entworfen wurde. Die CPU lässt sich nur in eine Richtung einpassen. Stecken Sie die CPU NICHT mit übermäßiger Kraft in den Steckplatz ein, um ein Verbiegen der Sockelkontaktstifte und Schäden an der CPU zu vermeiden! ! Kapitel 2: Basisinstallation...

  • Seite 67: Installieren Von Cpu-Kühlkörper Und Lüfter

    Installieren von CPU-Kühlkörper und Lüfter Installieren von CPU-Kühlkörper und Lüfter Falls erforderlich, bringen Sie die Wärmeleitpaste auf den CPU-Kühlkörper und die CPU an, bevor Sie den CPU- Kühlkörper und Lüfter montieren. So installieren Sie den CPU-Kühlkörper und -Lüfter: ASUS CROSSHAIR V FORMULA-Z...
  • Seite 68 Kapitel 2: Basisinstallation...

  • Seite 69: Installieren Eines Dimms

    2.1.4 Installieren eines DIMMs Installieren eines DIMMs Entfernen eines DIMMs ASUS CROSSHAIR V FORMULA-Z...

  • Seite 70: Atx-Netzanschluss

    2.1.5 ATX-Netzanschluss ATX-Netzanschluss ODER ODER Kapitel 2: Basisinstallation...

  • Seite 71: Sata-Gerätanschlüsse

    2.1.6 SATA-Gerätanschlüsse ODER ASUS CROSSHAIR V FORMULA-Z...

  • Seite 72: E/A-Anschlüsse Auf Der Vorderseite

    2.1.7 E/A-Anschlüsse auf der Vorderseite ASUS Q-Connector USB 2.0-Anschluss Fronttafelaudioanschluss AAFP USB 2.0 USB 3.0-Anschluss USB 3.0 Kapitel 2: Basisinstallation 2-10...

  • Seite 73: Erweiterungskarten

    2.1.8 Erweiterungskarten PCIe x16-Karten installieren PCIe x1-Karten installieren ASUS CROSSHAIR V FORMULA-Z 2-11...

  • Seite 74: Bios-Aktualisierungsprogramm

    USB-Datenträger mit dem USB-BIOS-Flashback-Anschluss, drücken Sie die USBBIOS- Flashback-Taste für drei Sekunden und das BIOS wird automatisch aktualisiert. USB-BIOS-Flashback verwenden: Laden Sie die neueste BIOS-Dativon der ASUS-Website. Entpacken Sie die BIOS-Image-Datei und benennen Sie diese anschließend in C5FZ. CAP um.

  • Seite 75: Audio- Und Rückseitige Anschlüsse Am Motherboard

    11. USB 2.0-Anschlüsse 7 und 8 USB 2.0-Anschlüsse 7 und 8 6. Optischer S/PDIF-Ausgang 12. Audio E/A-Anschlüsse* *: Beziehen Sie sich für die Definitionen der LAN-Anschluss, und Audioanschlüsse auf die Tabellen auf der nächsten Seite. ASUS CROSSHAIR V FORMULA-Z 2-13...

  • Seite 76: Anschluss 2-Kanal

    • Drücken Sie die CMOS-löschen-Taste zum Rücksetzen der BIOS-Daten auf die Standardwerte nur dann, wenn sich das System aufgrund unpassender Übertaktungseinstellungen aufgehängt hat. • Schließen Sie KEINEN anderen Stecker an den externen SATA-Port an. • Der Beschränkungen des USB 3.0-Controllers wegen, können USB 3.0-Geräte nur unter Windows und nur nach der Installation eines USB 3.0-Treibers verwendet ®...

  • Seite 77: Audio E/A-Verbindungen

    2.3.2 Audio E/A-Verbindungen Audio E/A-Anschlüsse Anschluss eines Kopfhörers und Mikrofons Anschluss von Stereo Lautsprechern ASUS CROSSHAIR V FORMULA-Z 2-15...
  • Seite 78 Anschluss von 2.1-Kanal Lautsprechern Anschluss von 4.1-Kanal Lautsprechern Anschluss von 5.1-Kanal Lautsprechern Kapitel 2: Basisinstallation 2-16...

  • Seite 79: Anschluss Von 7.1-Kanal Lautsprechern

    Anschluss von 7.1-Kanal Lautsprechern Wenn die DTS UltraPC II- und DTS Connect-Funktionen aktiv sind, vergewissern Sie sich, die hinteren Lautsprecher an den grauen Anschluss anzuschließen. ASUS CROSSHAIR V FORMULA-Z 2-17...

  • Seite 80: Erstmaliges Starten

    Erstmaliges Starten Bringen Sie nach Vervollständigen aller Anschlüsse die Abdeckung des Systemgehäuses wieder an. Stellen Sie sicher, dass alle Schalter im ausgeschalteten Zustand sind. Verbinden Sie das Netzkabel mit dem Netzanschluss an der Rückseite des Systemgehäuses. Verbinden Sie das Netzkabel mit einer Steckdose, die einen Überspannungsschutz besitzt.

  • Seite 81: Kapitel 3: Bios-Setup

    BIOS-Setup BIOS-Setup Kennenlernen des BIOS Das neue UEFI BIOS von ASUS ist eine mit der UEFI-Architektur konforme Schnittstelle, die mit flexibler und bequemer Maussteuerung die bisherige tastaturgebundene BIOSKontrolle in den Schatten stellt. Sie können sich kinderleicht und mit einer Sanftheit durch das neue UEFI BIOS bewegen, die bisher nur Betriebssystemen vorbehalten war.

  • Seite 82: Bios-Setup-Programm

    BIOS-Setup-Programm BIOS-Setup-Programm Verwenden Sie das BIOS-Setup-Programm, um das BIOS zu aktualisieren oder Systemeinstellungen zu verändern. Der BIOS-Bildschirm enthält Navigationstasten und Kurzhinweise, die Ihnen bei der Verwendung des BIOS-Programmes helfen. BIOS-Ausführung beim Startup Beim Startup BIOS-Programm ausführen • Drücken Sie <Entf> beim Einschaltselbsttest(POST). Wenn Sie <Delete> nicht drücken, werden die POST-Routinen fortgeführt.

  • Seite 83: Ez Mode

    Modus Systemeingenschaften für den aktuellen Modus auf der rechten Seite • Die Auswahl der Boot-Geräte variiert je nach den Geräten, die installiert wurden. Die Schaltfläche Boot Menu (Boot-Menü; F8) ist nur bei installierten Boot-Geräten • verfügbar. ASUS CROSSHAIR V FORMULA-Z...

  • Seite 84: Advanced Mode (Erweiterter Modus)

    3.2.2 Advanced Mode (Erweiterter Modus) Advanced Mode (Erweiterter Modus) Advanced Mode (Erweiterter Modus) bietet erfahrenen Benutzern fortgeschrittene Auswahlmöglichkeiten in den BIOS-Einstellungen. Ein Beispiel für den Advanced Mode wird in der nachfolgenden Abbildung dargestellt. Für genaue Konfigurationsmöglichkeiten beziehen Sie sich auf die folgenden Abschnitte. Um in den Advanced Mode zu gelangen, klicken Sie auf Exit und wählen Sie Advanced Mode oder drücken Sie die F7-Taste.
  • Seite 85 Ein einstellbarer Wert wird hervorgehoben, wenn das entsprechende Element gewählt wird. Um den Wert innerhalb eines Feldes zu ändern, wählen Sie bitte das entsprechende Element und drücken dann die <Eingabetaste>, um eine Liste von Optionen anzeigen zu lassen. ASUS CROSSHAIR V FORMULA-Z...

  • Seite 86: Extreme Tweaker-Menü

    Extreme Tweaker-Menü -Menü Im Extreme Tweaker-Menü können Sie die Übertaktungs-bezogenen Einstellungen konfigurieren. Beim Einstellen der Extreme Tweaker-Menüelemente ist Vorsicht geboten. Falsche Werte können Systemfehler hervorrufen. Die Konfigurationsoptionen in diesem Abschnitt sind von den im System installierten DIMMs und des CPU-Modells abhängig. Scrollen Sie nach unten, um auch die anderen Elemente anzuzeigen: Load Extreme OC Profile Drücken Sie die <Eingabetaste>...

  • Seite 87: Cpu Ratio [Auto]

    Konfigurationsoptionen: [Auto] [800MHz] [1000MHz] [1200MHz] [1400MHz] [1600MHz] : [Auto] [800MHz] [1000MHz] [1200MHz] [1400MHz] [1600MHz] [1800MHz] [2000MHz] [2200MHz] [2400MHz] [2600MHz] [2800MHz] [3000MHz] [3200MHz] [3400MHz] [3600MHz] [3800MHz] [4000MHz] [4200MHz] [4400MHz] [4600MHz] [4800MHz] [5000MHz] [5200MHz] [5400MHz] [5600MHz] [5800MHz] [6000MHz] [6200MHz] ASUS CROSSHAIR V FORMULA-Z...
  • Seite 88 HT Link Speed [Auto] Ermöglicht Ihnen die HyperTransport-Link Geschwindigkeit zu wählen. Konfigurationsoptionen: [Auto] [800MHz] [1000MHz] [1200MHz] [1400MHz] [1600MHz] [1800MHz] [2000MHz] [2200MHz] [2400MHz] [2600MHz] CPU Spread Spectrum [Auto] [Auto] Automatische Konfiguration. [Disabled] [Disabled]Erhöht die Übertaktungsfähigkeit der CPU-Bus-Frequenz. [Enabled] [Enabled] setzt für EMI-Kontrolle auf [Enabled] PCIe Spread Spectrum [Auto] [Auto] Automatische Konfiguration.
  • Seite 89 Konfigurationsoptionen: [Auto] [2 CLK] – [11 CLK] DRAM READ to READ Timing [Auto] Konfigurationsoptionen: [Auto] [2 CLK] – [11 CLK] DRAM Refresh Rate [Auto] Konfigurationsoptionen: [Auto] [Every 7.8ms] [Every 3.9ms] DRAM Command Rate [Auto] Konfigurationsoptionen: [Auto] [1T] [2T] ASUS CROSSHAIR V FORMULA-Z...
  • Seite 90 DRAM Driving Control DCT0 Information: CKE drive strength [Auto] Konfigurationsoptionen: [Auto] [1x] [1.25x] [1.5x] [2x] CS/ODT drive strength [Auto] Konfigurationsoptionen: [Auto] [1x] [1.25x] [1.5x] [2x] ADDR/CMD drive strength [Auto] Konfigurationsoptionen: [Auto] [1x] [1.25x] [1.5x] [2x] MEMCLK drive strength [Auto] Konfigurationsoptionen: [Auto] [1x] [1.25x] [1.5x] [2x] [Auto] [1x] [1.25x] [1.5x] [2x] Data drive strength [Auto] Konfigurationsoptionen: [Auto] [0.75x] [1x] [1.25x] [1.5x]...
  • Seite 91 VRM Fixed Frequency Mode Dieses Element erscheint nur, wenn Sie die Schaltfrequenz der CPU- Stromversorgung auf [Manual] setzen. Dies ermöglicht Ihnen ein festen Frequenzbereich für das VRM einzustellen. Die Werte reichen von 300KHz bis 550KHz, einstellbar in 10KHz-Schritten. ASUS CROSSHAIR V FORMULA-Z 3-11...
  • Seite 92 CPU Power Duty Control [T.Probe] Dieses Element stellt Strom und Thermik für die Komponenten jeder VRM-Phase ein. [T.Probe] Hält die thermische VRM-Balance. [Extreme] Hält die VRM-Strombalance. CPU Power Response Control [Auto] Ermöglicht Ihnen die Kontrolle der Leistungsantwortzeiten für die CPU. Konfigurationsoptionen: [Auto] [Regular] [Medium] [Fast] [Ultra Fast] : [Auto] [Regular] [Medium] [Fast] [Ultra Fast] CPU Power Thermal Control [130]...

  • Seite 93: Dram Voltage [Auto]

    Hier können Sie die DRAM-Spannung einstellen. Der Bereich erstreckt sich von 0.86V bis . Der Bereich erstreckt sich von 0.86V bis Der Bereich erstreckt sich von 0.86V bis 0.86V bis 2.135V in 0.005V-Schritten. -Schritten. . ASUS CROSSHAIR V FORMULA-Z 3-13...
  • Seite 94 NB Voltage [Auto] Hier können Sie die Northbridge-Spannung einstellen. Der Bereich erstreckt sich von 0.8V Northbridge-Spannung einstellen. Der Bereich erstreckt sich von 0.8V -Spannung einstellen. Der Bereich erstreckt sich von 0.8V . Der Bereich erstreckt sich von 0.8V Der Bereich erstreckt sich von 0.8V 0.8V bis 2V in 0.00625V-Schritten.

  • Seite 95: Main-Menü

    Anschlüsse nach, um sich zu informieren,wie Rdas RTC RAM durch die CMOS- Löschtaste gelöscht werden kann. Die Elemente Administrator oder User Password oben im Fenster zeigen • Die Elemente Standardmäßig Neint Installed an. Die Elemente zeigen Installed an, nachdem Sie ein Kennwort eingerichtet haben. ASUS CROSSHAIR V FORMULA-Z 3-15...

  • Seite 96: Administrator Password

    Administrator Password Falls Sie ein Administrator-Kennwort eingerichtet haben, sollten Sie für den vollen Systemzugriff das Kennwort eingeben. Andernfalls lässt Sie das BIOS-Setupprogramm nur bestimmte Elemente einsehen bzw. ändern. So richten Sie ein Administrator-Kennwort ein: Wählen Sie das Element Administrator Password und drücken Sie die <Eingabetaste>.

  • Seite 97: Advanced-Menü

    Element User Password oben im Fenster Neint Installed an. . Advanced-Menü Die Elemente im Advanced-Menü gestatten Ihnen, die Einstellung für den Prozessor und andere Systemgeräte zu ändern. Beim Einstellen der Elemente im Advanced-Menü ist Vorsicht geboten. Falsche Werte können zu einer Systemfunktionsstörung führen. ASUS CROSSHAIR V FORMULA-Z 3-17...

  • Seite 98: Cpu Configuration

    3.5.1 CPU Configuration Die Werte in diesem Menü zeigen die vom BIOS automatisch erkannten CPU-bezogene Informationen an. Die hier gezeigten Elemente sind abhängig vom installierten Prozessor. Enhance Power Down [Auto] Ermöglicht Ihnen die De-/Aktivierung der Cool ‘n’ Quiet-Funktion für die installierte CPU. Konfigurationsoptionen: [Auto] [Disabled] : [Auto] [Disabled] Cool‘n’Quiet [Enable]...

  • Seite 99: North Bridge Configuration

    : [Disabled] [Enabled] IOMMU Mode [Disabled] Diese Einstellung erscheint nur dann, wenn IOMMU auf [Aktiviert] eingestellt ist. IOMMU wird von Linux-basierten Systemen zur Umstellung der 32-Bit-I/O auf 64-Bit- MMIO genutzt. Konfigurationsoptionen: [Disabled] [64MB] : [Disabled] [64MB] ASUS CROSSHAIR V FORMULA-Z 3-19...

  • Seite 100: Memory Configuration

    Memory Configuration Bank Interleaving [Auto] Konfigurationsoptionen: [Auto] [Disabled] : [Auto] [Disabled] Channel Interleaving [Auto] Konfigurationsoptionen: [Auto] [Disabled] : [Auto] [Disabled] Warm Boot RAM [Enabled] Ermöglicht Ihnen bei einem Warmstart die Wiederverwendung von RAM-Daten, um den Startvorgang zu beschleunigen. Konfigurationsoptionen: [Disabled] [Enabled] : [Disabled] [Enabled] Memory Clear [Disabled] Ermöglicht Ihnen die im RAM gespeicherten Einstellungen zu löschen.

  • Seite 101: Sata Configuration

    Anschluss kein SATA-Gerät installiert ist. SB SATA Configuration Optionen für die SATA-Konfiguration. OnChip SATA Channel [Enabled] [Enabled] Aktiviert den Onboard-SATA-Anschluss. [Disabled] Deaktiviert den Onboard-SATA-Anschluss. Die folgenden Elemente erscheinen nur, wenn Sie das OnChip SATA Channel-Element auf [Enabled] setzen. ASUS CROSSHAIR V FORMULA-Z 3-21...
  • Seite 102 SATA Port1–Port4 [AHCI] Hier können Sie die SATA-Konfiguration einstellen. [IDE] Stellen Sie [IDE Mode] ein, wenn Sie die Serial ATA-Festplatten als parallele, physische ATA-Datenträger benutzen wollen. [RAID] Stellen Sie [RAID Mode] ein, wenn Sie mit den SATA-Festplatten eine RAID-Konfiguration erstellen wollen. [AHCI] Stellen Sie [AHCI Mode] ein, wenn Sie wollen, dass die SATA- Festplatten AHCI (Advanced Host Controller Interface) benutzen...

  • Seite 103: Usb Configuration

    Aktiviert die Unterstützung für Betriebssysteme ohne eine EHCI Hand-Off- Funktion. [Disabled] • Deaktiviert diese Funktion. SB USB Configuration USB PORT 1-12 [Enabled] Dieses Element ermöglicht es Ihnen, einzelne USB-Anschlüsse zu de-/aktivieren. Konfigurationsoptionen: [Enabled] [Disabled] : [Enabled] [Disabled] ASUS CROSSHAIR V FORMULA-Z 3-23...

  • Seite 104: Cpu Core On/Off Function

    3.5.6 CPU Core On/Off Function Die Elemente in diesem Menü ermöglichen Ihnen die Einstellung von USB-Funktionen. CPU Core Activation [Auto] Dieses Element ermöglicht Ihnen, CPU-Kerne manuell abzuschalten. Konfigurationsoptionen: [Auto] [Manual] : [Auto] [Manual] Die Nummer der Kerne ist von den CPU-Modellen abhängig. 3.5.7 Onboard Devices Configuration Scrollen Sie nach unten, um auch die anderen Elemente anzuzeigen:...
  • Seite 105 Deaktiviert diesen Controller. Launch PXE OPROM [Disabled] Dieses Element erscheint nur, wenn sie das vorherige Element zu [Enabled] setzen und erlaubt die Aktivierung oder Deaktivierung der Boot-Option für PXE OPROM. Konfigurationsoptionen: [Enabled] [Disabled] : [Enabled] [Disabled] ASUS CROSSHAIR V FORMULA-Z 3-25...

  • Seite 106: Apm

    SB HD Azalia Configuration Options for SB HD Azalia. HD Audio Azalia Device [Enabled] Ermöglicht Ihnen den HD Audiocontroller zu de-/aktivieren. Konfigurationsoptionen: [Disabled] [Enabled] Azalia Front Panel [HD] Hier können Sie den Modus des Fronttafelaudioanschlusses (AAFP) auf Legacy AC’97 oder High-Definition Audio einstellen, je nachdem, welcher Audiostandard vom Fronttafelmodul unterstützt wird.

  • Seite 107: Network Stack

    Hier können Sie den UEFI-Netzwerk-Stack aktivieren/deaktivieren. Konfigurationsoptionen: [Disabled] [Enabled] Das folgende Element erscheint nur, wenn Network Stack auf [Enabled] eingstellt ist. Ipv4/Ipv6 PXE Support [Enabled] Hier können Sie die Ipv4/Ipv6 PXE-Unterstützung aktivieren/deaktivieren. Konfigurationsoptionen: [Disabled] [Enabled] ASUS CROSSHAIR V FORMULA-Z 3-27...

  • Seite 108: Irog Configuration

    3.5.10 iROG Configuration iROG Timer Keeper [Last State] Hier können Sie den Betriebsmodus von iROG Time Keeper-festlegen. Konfigurationsoptionen: [Last State] [Disabled] [Enabled] 3.5.11 ROG Connect ROG Connect [Enabled] Erlaubt Ihnen die Aktivierung oder Deaktivierung der ROG Connect-Funktion. Konfigurationsoptionen: [Enabled] [Disabled] : [Enabled] [Disabled] RC Poster Mode [String] RC Poster beschreibt, was während des POST geschieht.

  • Seite 109: Led Control

    : [Enabled] [Disabled] Folgende Elemente erscheinen nur, wenn Sie All LED Control zu [Enabled] setzen. SupremeFX III Lighting LED [Enabled] Ermöglicht Ihnen die Beleuchtungs-LED der (Keine Vorschläge) SupremeFX III-zu de- /aktivieren. Konfigurationsoptionen: [Enabled] [Disabled] : [Enabled] [Disabled] ASUS CROSSHAIR V FORMULA-Z 3-29...

  • Seite 110: Monitor-Menü

    Monitor-Menü Monitor-Menü Das Monitor-Menü zeigt die Systemtemperatur/den Energiestatus an und erlaubt die Anpassung der Lüftereinstellungen. Voltage Monitor CPU Voltage; 3.3V Voltage; 5V Voltage; 12V Voltage; VDDA Voltage; CPU/NB Voltage; DRAM Voltage; HT Voltage; NB Voltage; SB Voltage Die integrierte Hardware-Überwachung erkennt den Spannungsstatus automatisch über die integrierten Spannungsregler.

  • Seite 111: Fan Speed Control

    Auf [Turbo] setzen, um die maximale CPU-Lüftergeschwindigkeit zu Auf [Turbo] setzen, um die maximale CPU-Lüftergeschwindigkeit zu erzielen. [Manual] Auf [Manual] setzen, um detaillierte CPU-Lüftergeschwindigkeits- Kontrollparameter festzulegen. Die folgenden vier Elemente erscheinen nur, wenn Sie das Element CPU Fan Profile zu [Manual] setzen. ASUS CROSSHAIR V FORMULA-Z 3-31...
  • Seite 112 CPU Upper Temperature [70] Verwenden Sie die Tasten <+> und <->, um die Höchstgrenze der CPU- Temperatur festzulegen. Die Werte liegen zwischen 20�C und 75�C. CPU Lower Temperature [20] Zeigt die Mindestgrenze der CPU-Temperatur an. Die Werte liegen Die Werte liegen Die Werte liegen zwischen 20 20 C und 75...
  • Seite 113 Ermöglicht Ihnen die Einstellung der Temperatur bei niedriger Drehzahl des optionalen Lüfters. Konfigurationsoptionen: [25�C] [30�C] [35�C] [40�C] OPT1-3 Full Speed Temp [60ºC] Ermöglicht Ihnen die Einstellung der Temperatur bei niedriger Drehzahl des optionalen Lüfters. Konfigurationsoptionen: [60�C] [70�C] [80�C] [90�C] ASUS CROSSHAIR V FORMULA-Z 3-33...

  • Seite 114: Boot-Menü

    • [Disabled] Deaktiviert die Anzeigefunktion für das Vollbildlogo. Wählen Sie [Enabled], um die ASUS MyLogo2™-Funktion zu verwenden. Post Report [3 sec] Dieses Element erscheint nur, wenn Sie Vollbild auf [Disabled] setzen und erlaubt Ihnendie Einstellung der gewünschten Wartezeit bis zum Post Report. Es können Zeitwerte von 1 bis 10 Sekunden gesetzt werden.
  • Seite 115 [Disabled] Deaktiviert die Funktion DirectKey. Das System wird beim Drücken der DirectKey-Taste nur ein oder ausgeschaltet. [Go to BIOS Setup] Das System kann eingeschaltet werden und direkt das BIOS aufrufen, wenn Sie die DirectKey-Taste drücken. ASUS CROSSHAIR V FORMULA-Z 3-35...
  • Seite 116 Option ROM Messages [Force BIOS] [Force BIOS] Die ROM-Meldungen dritter Parteien werden während des Boot-Vorgangs Die ROM-Meldungen dritter Parteien werden während des Boot-Vorgangs zwangsweise angezeigt. • [Keep Current] Die ROM-Meldungen dritter Parteien werden während des Boot-Vorgangs nur angezeigt, wenn dies vom Hersteller speziell vorgesehen wurde. . INT19 Trap Response [Immediate] [Immediate] Führt die Trap sofort aus.
  • Seite 117 Der Platform Key (PK) sperrt und sichert die Firmare vor zulässigen Änderungen. Das System prüft den PK bevor das System das Betriebssystem startet. Load PK from File Hier können Sie den von einem USB-Datenträger heruntergeladenen PK laden. ASUS CROSSHAIR V FORMULA-Z 3-37...
  • Seite 118 Copy PK to File Hier können Sie den PK auf einen USB-Datenträger speichern. Delete PK Hier können Sie den PK in Ihrem System löschen. Sobald der PK gelöscht ist sind alle Secure-Boot-Schlüssel des Systems inaktiv. Konfigurationsoptionen: [Yes] [No] Die PK-Datei muss als eine UEFI-Variablenstruktur mit zeitbezogener authentifizierter Variable formatiert sein.
  • Seite 119 Setup Mode [Advanced Mode] [Advanced Mode] Legt den Advanced Mode( Erweiterten Modus) als Standardanzeige für den Zugriff auf das BIOS-Setup fest. [EZ Mode] Legt den EZ Mode (Einfachen Modus) als Standardanzeige für den Zugriff auf das BIOS-Setup fest. ASUS CROSSHAIR V FORMULA-Z 3-39...

  • Seite 120: Tools-Menü

    3.8.1 ASUS EZ Flash 2 Utility Erlaubt Ihnen die Verwendung von ASUS EZ Flash 2. Wenn Sie <Enter> drücken, erscheint eine Bestätigungsmeldung. Verwenden Sie die linke/rechte Pfeiltaste , um [�a] oder zu wählen, dann drücken Sie <Enter>, um Ihre Wahl zu bestätigen Für weitere Details beziehen Sie sich auf den Abschnitt 3.10.2 ASUS EZ Flash 2.

  • Seite 121: Asus O.c. Profile

    Das System darf während der Aktualisierung des BIOS NICHT ausgeschaltet oder neu gestartet werden! Ein Systemstartfehler kann die Folge sein! • Wird nur empfohlen, um die BIOS-Datei zu aktualisieren, die von der gleichen Speicher/ CPU-Konfiguration und BIOS-Version stammt. ASUS CROSSHAIR V FORMULA-Z 3-41...

  • Seite 122: Go Button File

    3.8.4 GO Button File Dieses Menü erlaubt Ihnen die Einrichtung oder das Abrufen der erwünschten GO_Button Datei. CPU Bus/PEG Frequency; PCIE Frequency; CPU Ratio; CPU Voltage; CPU/NB Voltage; CPU VDDA Voltage; DRAM Voltage; NB Voltage; NB HT Voltage; NB 1.8V Voltage; SB Voltage; VDDR Erlaubt, unter Nutzung der Tasten <+>...

  • Seite 123: Exit-Menü

    ASUS EZ Mode Mit dieser Option können Sie zum EZ Mode-Fenster wechseln. Launch EFI Shell from filesystem device Mit dieser Option können Sie versuchen, die EFI Shell-Anwendung (shellx64.efi) von einem der verfügbaren Dateisystemgeräte zu laden. ASUS CROSSHAIR V FORMULA-Z 3-43...

  • Seite 124: Aktualisieren Des Bios

    Speichern Sie eine Kopie der ursprünglichen Motherboard BIOS-Datei auf einen USB- Flashlaufwerk für den Fall, dass Sie das alte BIOS später wiederherstellen müssen. Verwenden Sie das ASUS Update oder BIOS Updater, um das ursprüngliche BIOS des Motherboards zu kopieren. 3.10.1...

  • Seite 125: Bios Über Das Internet Aktualisieren

    ASUS Update starten Nach der Installation von AI Suite II von der Motherboard Support-DVD, können Sie ASUS Update durch das Klicken auf Update (Aktualisierung) > ASUS Update in der Hauptmenüleiste des AI Suite II starten. Beenden Sie alle Windows -Anwendungen, bevor Sie das BIOS mit Hilfe dieses ®...

  • Seite 126: Bios Über Eine Bios-Datei Aktualisieren

    Die hier bereitgestellten Abbildungen sind nur als eine Referenz anzusehen. Die tatsächlichen BIOS-Informationen variieren mit Modellen. • Beziehen Sie sich auf das Software-Handbuch auf der Support-DVD oder besuchen Sie für detaillierte Software-Konfiguration die ASUS-Webseite unter www.asus.com. Kapitel 3: BIOS-Setup 3-46...

  • Seite 127: Asus Ez Flash 2

    3.10.2 ASUS EZ Flash 2 Mit ASUS EZ Flash 2 können Sie das BIOS mühelos aktualisieren, ohne eine Startdiskette oder ein auf dem Betriebssystem basierendes Programm verwenden zu müssen. Bevor Sie dieses Programm benutzen, besuchen Sie bitte die ASUS-Webseite unter www.asus.com, um die neueste BIOS-Datei für Ihr Motherboard herunterzuladen.

  • Seite 128: Asus Crashfree Bios 3

    Legen Sie die Support-DVD in das optische Laufwerk ein oder stecken Sie ein USB- Flashlaufwerk mit der BIOS-Datei in einen USB-Anschluss. Die Anwendung durchsucht die Geräte automatisch nach der BIOS-Datei. Wenn gefunden, liest die Anwendung die BIOS-Datei und ladet automatisch die ASUS EZ Flash 2-Anwendung. Sie müssen im BIOS-Setupprogramm die BIOS-Einstellungen wiederherstellen. Um die Systemstabilität und -Kompatibilitär zu gewährleisten, empfehlen wir Ihnen, dass...

  • Seite 129: Asus Bios Updater

    ASUS BIOS Updater ASUS BIOS Updater Der ASUS BIOS-Updater erlaubt Ihnen das BIOS in der DOS-Umgebung zu aktualisieren. Mit dem Programm können Sie auch eine Kopie der aktuellen BIOS-Datei erstellen, falls Sie diese bei BIOS-Fehlern oder Störungen beim Aktualisierungsprozess als Backup nutzen möchten.

  • Seite 130: Die Bios-Datei Aktualisieren

    <Eingabetaste> D:\>bupdater /pc /g Das BIOS-Updater-Fenster erscheint, wie folgend. ASUSTek BIOS Updater for DOS V2.30 [2012/06/18] FLASH TYPE: MX1C 25L1065A Current ROM Update ROM BOARD: BOARD: UNKNOWN CROSSHAIR V FORMULA-Z VER: 0214 UNKNOWN VER: DATE: 06/18/2012 DATE: UNKNOWN PATH: C5F-Z.CAP...
  • Seite 131 BIOS-Standardeinstellungen laden. Dazu wählen Sie das Element Load Optimized Defaults (Optimierte Standardwerte laden) im Exit-Menü. Siehe Abschnitt 3.9 Exit- Menü für Details. • Falls Sie SATA-Festplattenlaufwerke getrennt haben, sollten Sie nicht vergessen, diese nach der BIOS-Aktualisierung wieder anzuschließen. ASUS CROSSHAIR V FORMULA-Z 3-51...
  • Seite 132 Kapitel 3: BIOS-Setup 3-52...

  • Seite 133: Kapitel 4: Software-Support

    ® Treiber installieren. Support-DVD-Informationen Der Inhalt der Support-DVD kann jederzeit und ohne Ankündigung geändert werden. Bitte besuchen Sie für Updates die ASUS-Webseite www.asus.com. 4.2.1 Ausführen der Support-DVD Legen Sie die Support-DVD in das optische Laufwerk. Die DVD zeigt automatisch das Treibermenü...

  • Seite 134: Beziehen Der Software-Handbücher

    Reader vom Hilfsprogrammmenü, bevor Sie versuchen diese Dateien zu öffnen. ® Klicken Sie auf den Tab Manual. Klicken Sie in der Handbuchliste auf der linken Seite auf ASUS Motherboard Utility Guide. Der Ordner Manual von der Support-DVD wird geöffnet. Doppelklicken Sie auf den Ordner der von Ihnen gewählten Software.

  • Seite 135: Software Information

    Readme-Dateien, die bei der Software enthalten sind. 4.3.1 AI Suite II ASUS AI Suite II ist eine komplett integrierte Oberfläche, die mehrere ASUS-Anwendungen vereint und dem Benutzer erlaubt, diese Anwendungen gleichzeitig zu starten und laufen zu lassen. AI Suite II installieren So installieren Sie AI Suite II: Legen Sie die Support-DVD in das optische Laufwerk.

  • Seite 136: Turbov Evo

    4.3.2 TurboV EVO ASUS TurboV EVO stellt TurboV vor, welches die manuelle Anpassung der CPU-Frequenz und bezogener Spannungen ermöglicht, sowie die Funktion CPU Level Up, welche automatisch und einfach übertaktet und eine allgemeine Systemleistungssteigerung ermöglicht. Nach der Installation von AI Suite II von der Motherboard Support-DVD, starten Sie TurboV EVO durch Tool (Extras) >...

  • Seite 137: Cpu Ratio

    Setzen Sie das Element CPU Ratio Setting in BIOS zu [Auto], bevor Sie die Funktion • CPU-Ratio in TurboV verwenden. Details Siehe Kapitel 3. • Die Regler in CPU-Ratio zeigen den Status der CPU-Kerne an und variieren je nach CPU-Modell. ASUS CROSSHAIR V FORMULA-Z...

  • Seite 138: Auto Tuning

    Auto Tuning ASUS TurboV EVO bietet zwei automatische Anpassungsstufen mit überaus flexiblen Anpassungsoptionen. • Die Übertaktungsergebnisse variieren je nach CPU-Modell und Systemkonfiguration. Die Übertaktungsergebnisse variieren je nach CPU-Modell und Systemkonfiguration. • Um Hitzeschäden am Motherboard zu vermeiden, wird ein besseres Kühlsystem dringend empfohlen.
  • Seite 139 TurboV übertaktet automatisch die CPU, speichert die BIOS-Einstellungen und startet das System neu. Nachdem Sie Windows wieder betreten, Nachdem Sie Windows wieder betreten, informiert Sie eine Nachricht über den Erfolg von Auto Tuning. Zum Verlassen auf OK klicken. ASUS CROSSHAIR V FORMULA-Z...

  • Seite 140: Digi+ Power Control

    4.3.3 DIGI+ Power Control New DIGI+ PowerControl ermöglicht die Anpassung der VRM-Spannung und Frequenz- modulation, um die Zuverlässigkeit sowie Stabilität des Systems zu gewährleisten. Es bietet auch höchste Energieeffizienz und erzeugt weniger Wärmer für längere Lebensdauer der Komponenten und minimale Energieverluste. Starten Sie DIGI+ Power Control druck Klick auf Tool >...
  • Seite 141 CPU Current Capability (CPU-Leistungsbereich) ermöglicht einen breiteren Gesamtleistungsbereich für die Übertaktung. Ein höherer Leistungswert führt zur einer höheren VRM-Leistungsaufnahme. CPU Voltage Frequency Frequenzwechsel werden das VRM-Einschwingverhalten und die thermale Komponenten beeinflussen. Höhere Frequenzen erreichen ein schnelleres Einschwingverhalten. ASUS CROSSHAIR V FORMULA-Z...
  • Seite 142 Nummer Funktionsbeschreibung CPU/NB Load-line Calibration Höhere Werte verbessern die Systemleistung, niedrigere Werte bewirken eine geringere Wärmeentwicklung. CPU/NB Current Capability Wenn CPU/NB-Strompotenzial auf einen höheren Wert eingestellt wird, vergrößert sich der Übertaktungsfrequenzbereich des DRAM-Controllers. CPU Power Phase Control Erhöhen Sie die Phasenanzahl bei hoher Systembelastung, um beschleunigte sowie bessere thermale Leistungen zu erzielen.
  • Seite 143 DRAM-Umschaltfrequenz einstellen. DRAM Power Phase Control Wählen Sie Extreme für den Vollphasenmodus, um die Systemleistung zu steigern. Wählen Sie Optimized für das ASUS optimierte Phasentuningprofil, um die Leistungseffizienz des DRAM zu steigern. • Die tatsächliche Leistungssteigerung kann ja nach installierten CPU-Modell und DRAM unterschiedlich ausfallen.

  • Seite 144: Epu

    • Beziehen Sie sich auf das Software-Handbuch in der Support-DVD oder besuchen Beziehen Sie sich auf das Software-Handbuch in der Support-DVD oder besuchen Sei die ASUS-Webseite unter www.asus.com für mehr Details über die Software- Konfiguration. . Kapitel 4: Software-Support 4-12...

  • Seite 145: Fan Xpert

    Silent: minimiert die Lüftergeschwindigkeit für einen leisen Betrieb. • Turbo: maximiert die Lüftergeschwindigkeit für die beste Kühlleistung. . • User: ermöglicht, unter bestimmten Einschränkungen, die manuelle Konfiguration • ermöglicht, unter bestimmten Einschränkungen, die manuelle Konfiguration des Lüfterprofils. . ASUS CROSSHAIR V FORMULA-Z 4-13...

  • Seite 146: Probe Ii Einrichten

    • Klicken Sie im AI Suite II-Hauptmenü auf der rechten Spalte anzuzeigen. • Beziehen Sie sich auf das Software-Handbuch in der Support-DVD oder besuchen Sei die ASUS-Webseite unter www.asus.com für mehr Details über die Software- Konfiguration. Kapitel 4: Software-Support 4-14...

  • Seite 147: Sensor Recorder

    Sensor Recorder verwenden Klicken Sie auf die Tabs Voltage/ Temperature/ Fan Speed tabs und wählen Sie die Sensoren, die überwacht werden sollen. Im Diagramm erscheinen automatisch farbige Linien, um die Änderung des Systemstatus sofort anzuzeigen. ASUS CROSSHAIR V FORMULA-Z 4-15...
  • Seite 148 Verlauf verwenden Klicken Sie auf den Tab History Record und regeln Sie die Einstellungen links für Aufzeichnungsintevall und Aufzeichnungsdauer entsprechend Ihren Bedürfnissen. Klicken Sie auf Aufzeichnung, um die Messungen und Aufnahme für jeden Sensor zu starten. Zum Stoppen der Aufnahme klicken Sie bitte erneut auf Aufzeichnung. Um die aufgezeichneten Werte zu überprüfen, stellen Sie Typ/ Datum/ Anzeige auswählen ein, um die Verlaufsdetails anzuzeigen.

  • Seite 149: Usb 3.0 Boost

    4.3.8 USB 3.0 Boost Die exklusive ASUS USB 3.0 Boost-Funktion bietet eine Geschwindigkeitssteigerung für USB 3.0-Geräte und aktuelle Unterstützung des USB Attached SCSI-Protokolls (UASP). Mit USB 3.0 Boost können Sie die Übertragungsgeschwindigkeiten Ihrer USB 3.0-Geräte sehr einfach steigern. USB 3.0 Boost starten Nachdem Sie AI Suite II von der Motherboard Support-DVD installiert haben, starten Sie USB 3.0 Boost durch klicken auf Tool >...

  • Seite 150: Ai Charger

    4.3.9 Ai Charger+ Dieses Dienstprogramm ermöglicht Ihnen die Schnellladung Ihrer BC 1.1* Mobil-Geräte am USB-Anschluss des Computers, dreimal schneller als bei Standard-USB-Geräten**. • * Prüfen Sie beim Hersteller, ob Ihr USB-Gerät voll kompatibel zu den Spezifikationen für „Battery Charging 1.1“ (BC 1.1) ist. •...

  • Seite 151: Asus Update

    ASUS Update ist ein Programm mit dem Sie das Motherboard-BIOS in der Windows- Umgebung verwalten, speichern und aktualisieren können. ASUS Update starten Starten Sie ASUS Update durch klicken auf Update> ASUS Update im AI Suite II-Hauptmenü. ASUS Update verwenden Wählen Sie eine der folgenden Optionen aus, um das BIOS zu aktualisieren: Update BIOS from Internet •...

  • Seite 152: Mylogo

    4.3.11 MyLogo Mit ASUS MyLogo können Sie das Boot-Logo anpassen. Das Boot-Logo ist das Bild, welches während des Power-On Self-Tests (POST) erscheint. ASUS Update starten Starten Sie MyLogo durch klicken auf Update> MyLogo im AI Suite II-Hauptmenü. MyLogo verwenden Wählen Sie den Weg, wie Sie Ihr Boot-Logo aktualisieren wollen, klicken Sie dann auf Next und folgen Sie den Anweisungen.
  • Seite 153 Klicken Sie auf Yes, um neu zu starten oder sehen Sie das neue Boot-Logo erst beim Klicken Sie auf nächsten Start Ihres Computers. . Die Vollbildlogo-Anwendung im BIOS muss aktiviert werden, damit MyLogo angewendet wird. ASUS CROSSHAIR V FORMULA-Z 4-21...

  • Seite 154: Usb Bios Flashback Wizard

    4.3.12 USB BIOS Flashback Wizard Per USB BIOS Flashback können Sie das BIOS problemlos aktualisieren, ohne BIOS oder Betriebssystem aufrufen zu müssen. Schließen Sie einfach das USB-Speichergerät mit der BIOS-Datei an den USB-Port an, drücken Sie dann die BIOS Flashback-Taste: Das BIOS wird automatisch aktualisiert.
  • Seite 155 Wählen Sie aus der Speichern unter- Liste das USB-Speichergerät aus, auf dem Sie die BIOS-Datei speichern möchten; klicken Sie anschließend auf Download. Klicken Sie auf OK, nachdem der Klicken Sie auf Download abgeschlossen ist. ASUS CROSSHAIR V FORMULA-Z 4-23...

  • Seite 156: Audio-Konfigurationen

    4.3.13 Audio-Konfigurationen Audio-Konfigurationen Der Realtek Audio CODEC bietet 8-Kanal Audiofunktionen, um auf Ihrem PC das ultimative ® Audioerlebnis zu ermöglichen. Die Software bietet Buchsenerkennungsfunktion, S/PDIF Ausgangs-Unterstützung und eine Unterbrechungsfunktion. Der CODEC bietet außerdem die Realtek -eigene UAJ (Universal Audio Jack)-Technologie für alle Audioausgänge, die Fehler ®...

  • Seite 157: Dts Connect

    DTS UltraPC II erlaubt Ihnen den Audio-Ausgang für laufende Filme, Musik und Spiele zu erhöhen. Markieren, um DTS UltraPC-Eigenschaften zu aktivieren und Einstellungen anzupassen. Wählen Sie eine Kategorie zur Verbesserung der Audioausgabe Kontrolleinstellung Auf die Standardeinstellungen zurücksetzen ASUS CROSSHAIR V FORMULA-Z 4-25...

  • Seite 158: Realtek Hd Audio Manager Für Windows Xp

    Kontrolleinstel- lungen Informationen • Für detaillierte Software-Konfigurationen beziehen Sie sich bitte auf die Software- Handbücher auf der Support-DVD oder auf der ASUS-Webseite www.asus.comn. • Um eine Blu-Ray-Disk abzuspielen, vergewissern Sie sich, dass ein HDCP-konformer Monitor angeschlossen ist. Kapitel 4: Software-Support...

  • Seite 159: Rog Connect

    Funktion zu aktivieren RC TweakIt verwenden RC TweakIt verwenden Mit den Reglern und Schaltflächen können Sie das lokale System überwachen und Mit den Reglern und Schaltflächen können Sie das lokale System überwachen und steuern. . ASUS CROSSHAIR V FORMULA-Z 4-27...
  • Seite 160 Klicken Sie auf Function (Funktion), um weitere Einstellungen anzuzeigen. Klicken Sie auf RC Poster RC Poster zeigt den Status des lokalen Systems während POST an. Sie können den Anzeigemodus zwischen String und Code schalten. RC Remote Mit RC Remote können Sie das lokale System durch ein ROG Connect-Kabel steuern.

  • Seite 161: Gamefirst Ii

    GameFirst II heftet sich an den Windows-Netzwerk-Stack, um die Datenpakete zu inspizieren. Die ist nützlich für Online-Gamer und VOIP-Benutzer. Um GameFirst zu starten, klicken Sie auf Start > Alle Programe > ASUS > ROG GameFirst II. EZ Mode verwenden Hier klicken, Öffnen des...
  • Seite 162 • GameFirst II funktioniert nur mit Windows®-Betreibssystemen. • GameFirst II wird durch cFosSpeed-Software bereitgestellt. . • cFosSpeed priorisiert die in GameFirst II gelisteten Programme. Erweiterten Modus verwenden Wählen Sie irgendwelche folgende Einstellungen zur Konfiguration der Prioritäte der Programme und des Netzwerks. Preferences:Erlaubt Ihnen den Verkehr des Netzwerks zu kontrollieren, um die •...

  • Seite 163: Asus Boot Setting

    4.3.16 ASUS Boot Setting Mit dem Programm ASUS Boot Setting können Sie mit nur einen klick auf die DirectBIOSSchaltfläche schnell das BIOS aufrufen. Sie können außerdem die System-Boot- Prozesse mit Normal Boot oder Fast Boot auswählen. Um ASUS Boot Setting auf Ihrem Motherboard vollständig zu unterstützen, laden Sie bitte die neuste BIOS-Version von der ASUS-Support-Webseite http://www.asus.com herunter...

  • Seite 164: Erweiterte Einstellungen Verwenden

    Erweiterte Einstellungen verwenden Mit den erweiterten Einstellungen können Sie den Boot-Vorgang Ihres Systems konfigurieren. Es gibt zwei Einstellungen, um Ihr System zu booten: Fast Boot (schnell booten) und Next boot after AC power loss (nächstes booten nach Stromunterbrechung). Fast Boot aktivieren/deaktivieren Hier können Sie Ihr System schnell booten.

  • Seite 165: Kapitel 5: Raid-Unterstützungt

    RAID 10 kombiniert data striping und data mirroring, ohne dass Paritäten (redundante Daten) errechnet und geschrieben werden müssen. Die RAID 10*-Konfiguration vereint alle Vorteile von RAID 0- und RAID 1-Konfigurationen. Für diese Konfiguration benötigen Sie vier neue Festplatten, oder eine bestehende und drei neue. ASUS CROSSHAIR V FORMULA-Z...

  • Seite 166: Serial Ata-Festplatten Installieren

    5.1.2 Serial ATA-Festplatten installieren Serial ATA-Festplatten installieren Das Motherboard unterstützt Serial ATA-Festplatten. Für optimale Leistung sollten Sie identische Laufwerke des selben Modells und der gleichen Kapazität installieren, wenn Sie ein Disk-Array erstellen. So installieren Sie SATA-Festplatten für eine RAID-Konfiguration: Bauen Sie die SATA-Festplatten in die Laufwerksschächte ein. Schließen Sie die SATA-Signalkabel an.

  • Seite 167: Amd ® Option Rom-Programm

    Die RAID BIOS-Setup-Anzeigen in diesem Abschnitt sind nur als Referenz gedacht und können sich von denen auf Ihrem Bildschirm unterscheiden. Um eine RAID-Anordnung mit über vier Festplattenlaufwerken einzurichten, sollten die SATA-Anschlüsse 5/6 zu [RAID] gesetzt sein. ASUS CROSSHAIR V FORMULA-Z...

  • Seite 168: Erstellen Einer Raid-Anordnung

    Erstellen einer RAID-Anordnung So erstellen Sie eine RAID-Anordnung. Drücken Sie im Hauptmenü <2>, um die Funktion LD View / LD Define zu öffnen. Drücken Sie auf <Strg> + <C> und das folgende Fenster erscheint. Option ROM Utility (c) 2009 Advanced Micro Devices, Inc. [ LD Define Menu ] LD No LD Name...

  • Seite 169: Eine Raid-Anordnung Löschen

    LD Name RAID Mode Capacity(GB) xxxxx RAID 0 157.99 Strip Block 64 KB Cache Mode WriteThru [ Drives Assignments ] Port:ID Drive Model Capabilities Capacity(GB) 01:00 xxxxxxxxx xxxxxxx xxxxxx 02:00 xxxxxxxxx xxxxxxx xxxxxx Any Key To Continue..ASUS CROSSHAIR V FORMULA-Z...

  • Seite 170: Erstellen Einer Raid-Treiberdiskette

    Erstellen einer RAID-Treiberdiskette Eine Diskette mit dem RAID-Treiber ist erforderlich, wenn Sie Windows Betriebssysteme auf ® einem Laufwerk eines RAID-Sets installieren. Das Motherboard besitzt KEINEN Diskettenlaufwerksanschluss. Sie müssen ein • USB-Diskettenlaufwerk benutzen, wenn Sie eine SATA RAID-Treiberdiskette erstellen wollen. • Windows XP erkennt möglicherweise das USB-Diskettenlaufwerk nicht.

  • Seite 171: Installieren Des Raid-Treibers Während Der Windows

    (Treiber) > RAID und wählen sie den dem Betriebssystem entsprechenden Treiber. Klicken Sie auf OK. Folgen Sie den Bildschirmanweisungen, um die Installation abzuschließen. Bevor Sie den RAID-Treiber vom USB-Flashlaufwerk laden, sollten Sie den RAID-Treiber mithilfe eines anderen Computers von der Support-DVD auf den USB-Flashlaufwerk kopieren. ASUS CROSSHAIR V FORMULA-Z...

  • Seite 172: Benutzen Eines Usb-Diskettenlaufwerks

    5.2.4 Benutzen eines USB-Diskettenlaufwerks Benutzen eines USB-Diskettenlaufwerks Durch die Beschränkungen des Betriebssystems erkennt Windows XP das USB- ® Diskettenlaufwerk möglicherweise nicht, wenn Sie den RAID-Treiber während der Installation des Betriebssystems von einer Diskette installieren wollen. Um dieses Problem zu lösen, fügen Sie der Diskette mit enthaltenen RAID-Treiber die Diskettenlaufwerks-Vendor-ID (VID) und Produkt-ID (PID) hinzu.
  • Seite 173 “PCI\VEN_1002&DEV_4391&CC_0106”,”ahcix64” id= “PCI\VEN_1002&DEV_4393&CC_0104”,”ahcix64” id= “USB\VID_03EE&PID_6901”, “usbstor” Fügen Sie diese Zeile unter beiden Abschnitten ein. Die VID und PID sind vom jeweiligen Anbieter anhängig. Speichern und schließen Sie die Datei. Speichern und schließen Sie die Datei. ASUS CROSSHAIR V FORMULA-Z...
  • Seite 174 Kapitel 5: RAID-Unterstützungt 5-10...

  • Seite 175: Kapitel 6: Unterstützung Der Multi-Gpu Technologie

    In Windows Vista / Win 7 gehen Sie zu Systemsteuerung > Programme und Funktionen. Wählen Sie die existierenden Grafikkartentreiber aus. Wählen Sie in Windows XP Hinzufügen/Entfernen und in Vista / Win 7 Deinstallieren. Schalten Sie Ihren Computer aus. ASUS CROSSHAIR V FORMULA-Z...

  • Seite 176: Installieren Von Zwei Crossfirex™-Grafikkarten

    6.1.3 Installieren von zwei CrossFireX™-Grafikkarten Die folgenden Abbildungen sind nur für Ihre Referenz. Das Grafikkarten- und das Motherboard-Aussehen kann sich je nach Modell voneinander unterscheiden, die Installationsschritte sind aber die gleichen. Bereiten Sie zwei CrossFireX-fähige Grafikkarten vor. Stecken Sie die beiden Grafikkarten in die PCIEX16-Steckplätze.

  • Seite 177: Installieren Von Drei Crossfirex™-Grafikkarten

    Anschlüssen aus und stecken Sie ihn darauf. Vergewissern Sie sich, dass der Verbinder richtig sitzt. Schließen Sie jeweils ein unabhängiges Zusatzstromkabel an jede der drei Grafikkarten an. Schließen Sie VGA- oder DVI-Kabel an die Grafikkarte an. ASUS CROSSHAIR V FORMULA-Z...

  • Seite 178: Installieren Der Gerätetreiber

    6.1.5 Installieren der Gerätetreiber Installieren der Gerätetreiber Beziehen Sie sich auf die dem Grafikkartenpaket beigefügten Anweisungen, um die Gerätetreiber zu installieren. Vergewissern Sie sich, dass der PCI Express-Grafikkartentreiber die AMD CrossFireX™- ® Technologie unterstützt. Laden Sie die neusten Treiber von der AMD-Webseite unter www.amd.com herunter.

  • Seite 179: Dual Crossfirex-Technologie Aktivieren

    Im Catalyst Control Center window klicken Sie auf Performance > AMD CrossFireX Wählen Sie Enable CrossFireX Wählen Sie eine GPU-Kombination von der Drop-down-Liste. Klicken Sie Apply, um die Einstellungen der GPU zu speichern und zu aktivieren. ASUS CROSSHAIR V FORMULA-Z...

  • Seite 180: Nvidia ® Sli™-Technologie

    NVIDIA SLI™-Technologie -Technologie ® Das Motherboard unterstützt die NVIDIA SLI™ (Scalable Link Interface) -Technologie, die ® Installation mehrerer GPU (Multi-Graphics Processing Units) Grafikkarten erlaubt. Folgen Sie den Installationsanweisungen in diesen Abschnitt. 6.2.1 Anforderungen Anforderungen • Im SLI-Modus sollten Sie zwei identische SLI-fähige Grafikkarten verwenden, die NVIDIA -zertifiziert sind.

  • Seite 181: Installieren Von Drei Sli-Fähigen Grafikkarten

    PCIEX16-Steckplätze. Wenn Ihr Motherboard mehr als zwei PCIEX16- Steckplätze hat, beziehen Sie sich auf Kapitel 1 dieses Benutzerhandbuchs für die Position der für Multi- Grafikkarteninstallation empfohlenen PCIEX16-Steckplätze. Vergewissern Sie sich, dass beide Grafikkarten richtig im Steckplatz eingesteckt sind. ASUS CROSSHAIR V FORMULA-Z...

  • Seite 182: Installieren Der Gerätetreiber

    Richten Sie die 3-way SLI-Brücke mit den goldenen Kontakten an den Grafikkarten aus und stecken Sie sie 3-WAY SLI-Brücke SLI-Brücke darauf. Vergewissern Sie sich, dass die Kontakte richtig sitzen. Verbinden Sie drei zusätzliche Stromversorgungskabel vom Netzteil mit den dreien Grafikkarten. Schließen Sie ein VGA- oder DVI- Kabel an die Grafikkarte an.

  • Seite 183: Aktivieren Der Nvidia ® Sli™-Technologie

    -Bildschirms und wählen Sie ® NVIDIA Control Panel (NVIDIA-Systemsteuerung). Das NVIDIA Control Panel-Fenster wird geöffnet (Siehe Schritt B3). Falls Sie das Element NVIDIA Control Panel in Schritt ( A) nicht sehen, wählen Sie Screen resolution (Bildschirmauflösung). ASUS CROSSHAIR V FORMULA-Z...

  • Seite 184: Sli-Einstellungen Aktivieren

    Im Fenster Bildschirmauflösung klicken Im Fenster Bildschirmauflösung klicken Sie auf Erweiterte Einstellungen. Es erscheint das NVIDIA Control Es erscheint das NVIDIA Control Panel-Fenster. SLI-Einstellungen aktivieren Im Fenster NVIDIA Control Panel (NVIDIA- Systemsteuerung), wählen Sie Configure SLI, Surround, PhysX., In Quad-SLI enabled klicken Sie auf Maximize 3D Performance SLI, um die Anzeige zum Anschauen des gerenderten Inhalts zu...

  • Seite 185: Anhang

    The use of shielded cables for connection of the monitor to the graphics card is required to assure compliance with FCC regulations. Changes or modifications to this unit not expressly approved by the party responsible for compliance could void the user’s authority to operate this equipment. ASUS CROSSHAIR V FORMULA-Z...

  • Seite 186: Canadian Department Of Communications Statement

    IC: Canadian Compliance Statement Complies with the Canadian ICES-003 Class B specifications. This device complies with RSS 210 of Industry Canada. This Class B device meets all the requirements of the Canadian interference-causing equipment regulations. This device complies with Industry Canada license exempt RSS standard(s). Operation is subject to the following two conditions: (1) this device may not cause interference, and (2) this device must accept any interference, including interference that may cause undesired operation of the device.

  • Seite 187: Asus Recycling/Takeback Services

    ASUS Recycling/Takeback Services ASUS recycling and takeback programs come from our commitment to the highest standards for protecting our environment. We believe in providing solutions for you to be able to responsibly recycle our products, batteries, other components as well as the packaging materials.

  • Seite 188: Asus Kontaktinformationen

    800 Corporate Way, Fremont, CA 94539, USA Telefon +1-812-282-3777 +1-510-608-4555 Webseite usa.asus.com Technische Unterstützung Telefon +1-812-282-2787 Support-Fax +1-812-284-0883 Online-Support support.asus.com ASUS COMPUTER GmbH (Deutschland und Österreich) Addresse Harkort Str. 21-23, D-40880 Ratingen, Deutschland +49-2102-959911 Webseite www.asus.de Online-Kontakt www.asus.de/sales Technische Unterstützung Telefon (Komponenten) +49-1805-010923* Support-Fax +49-2102-9599-11 Online-Support support.asus.com...
  • Seite 189 ASUS CROSSHAIR V FORMULA-Z...
  • Seite 190 Anhang...
