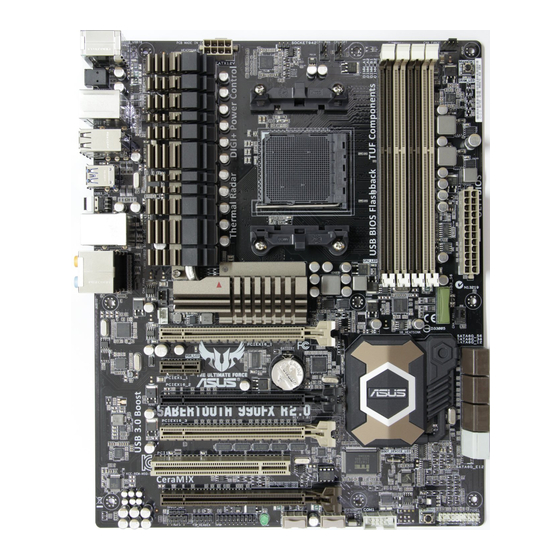

Asus Sabertooth 990FX R2.0 Handbuch
  1. Anleitungen
  2. Marken
  3. Asus Anleitungen
  4. Mainboards
  5. Sabertooth 990FX R2.0
  6. Handbuch

Asus Sabertooth 990FX R2.0 Handbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

SABERTOOTH
990FX R2.0

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Asus Sabertooth 990FX R2.0

Inhaltszusammenfassung für Asus Sabertooth 990FX R2.0

  • Seite 1 SABERTOOTH 990FX R2.0...

  • Seite 2: Erste Ausgabe März 2013

    ASUS genehmigte Reparaturen, Modifizierung oder Abwandlungen; oder (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt. ASUS STELLT DIESES HANDBUCH “SO, WIE ES IST”, OHNE DIREKTE ODER INDIREKTE GARANTIEN, EINSCHLIESSLICH, JEDOCH NICHT BESCHRÄNKT AUF GARANTIEN ODER KLAUSELN DER VERKÄUFLICHKEIT ODER TAUGLICHKEIT FÜR EINEN BESTIMMTEN ZWECK,...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Sicherheitsinformationen ..................vii Über dieses Handbuch .................... viii SABERTOOTH 990FX R2.0 Spezifikationsübersicht ..........x Paketinhalt ........................ xiii Zusatzwerkzeug und Komponenten für den PC-Aufbau ........xiv Kapitel 1: Produkteinführung Sonderfunktionen ..................1-1 1.1.1 Leistungsmerkmale des Produkts ..........1-1 1.1.2 “Ultimate COOL!” Thermische Lösungen ........1-2 1.1.3...
  • Seite 4 APM ..................3-26 3.5.9 Network Stack ................3-27 Monitor-Menü ................... 3-28 Boot menu ....................3-31 Tools-Menü ....................3-33 3.8.1 ASUS EZ Flash 2 Utility ............3-33 3.8.2 ASUS SPD Information ............. 3-34 3.8.3 ASUS O.C. Profile ..............3-35 Exit-Menü ....................3-36 3.10 Aktualisieren des BIOS................
  • Seite 5 Software information ................. 4-3 4.3.1 AI Suite II..................4-3 4.3.2 ASUS TUF Thermal Radar ............4-4 4.3.3 Remote GO! ................4-8 4.3.4 TurboV EVO ................4-19 4.3.5 DIGI+ Power Control ..............4-22 4.3.6 Sensor Recorder ............... 4-25 4.3.7 Ai Charger+ ................4-27 4.3.8...
  • Seite 6 6.2.3 Installieren der Gerätetreiber ............6-7 6.2.4 Aktivieren der NVIDIA SLI™-Technologie ......... 6-8 ® Anhang Hinweise ........................A-1 ASUS Kontaktinformationen .................. A-4...

  • Seite 7: Sicherheitsinformationen

    Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie die Netzleitung aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.

  • Seite 8: Über Dieses Handbuch

    Weitere Informationsquellen An den folgenden Quellen finden Sie weitere Informationen und Produkt- sowie Software- Updates. ASUS-Webseiten ASUS-Webseiten enthalten weltweit aktualisierte Informationen über ASUS-Hardware und Softwareprodukte. ASUS-Webseiten sind in den ASUS-Kontaktinformationen aufgelistet. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt sind.

  • Seite 9: In Diesem Handbuch Verwendete Symbole

    In diesem Handbuch verwendete Symbole Um sicherzustellen, dass Sie bestimmte Aufgaben richtig ausführen, beachten Sie bitte die folgenden Symbole und Schriftformate, die in diesem Handbuch verwendet werden. GEFAHR/WARNUNG: Informationen zum Vermeiden von Verletzungen beim Ausführen einer Aufgabe. VORSICHT: Informationen zum Vermeiden von Schäden an den Komponenten beim Ausführen einer Aufgabe.

  • Seite 10: Sabertooth 990Fx R2.0 Spezifikationsübersicht

    Betriebssystem weniger als 3GB. Es wird darum empfohlen, insgesamt nur 3GB Arbeitsspeicher zu installieren. *** Der CPU-Einschränkungen wegen, unterstützen AMD CPUs der Serie 100 bis zu DDR3 1066Mhz. Mit ASUS- Design unterstützt dieses Motherboard bis zu DDR3 1333MHz. Erweiterungssteckplätze 3 x PCI Express 2.0 x16 -Steckplätze (Dual in der x16/x16, triple in der x16/x8/x8 modus)* 1 x PCI Express 2.0 x16 -Steckplatz [schwarz] (Unterstützt x4 modus)
  • Seite 11 USB 3.0 Boost Network iControl ASUS UEFI BIOS EZ-Modus USB BIOS Flashback AI Suite II ASUS Q-Connector ASUS Q-Shield ASUS Q-LED (CPU, DRAM, VGA, Boot-Geräte LED) ASUS Q-Slot ASUS Q-DIMM ASUS O.C. Profile Ai Charger+ ASUS EZ Flash 2 ASUS MyLogo2 Mehrsprachiges BIOS (Fortsetzung auf der nächsten Seite)
  • Seite 12 Systemtafel (Q-Connector) BIOS Funktionen 64 Mb Flash ROM, UEFI BIOS, PnP, SLP2.1, DMI 2.0, WfM 2.0, SM BIOS 2.7, ACPI 2.0a, Mehrsprachiges BIOS, ASUS EZ Flash 2, F12 PrintScreen Funktion, F3-Schnellwahltastenfunktion und ASUS DRAM SPD (Serial Presence Detect) -Speicherinformation Verwaltung WfM 2.0, DMI 2.0, WOL durch PME, WOR durch PME, PXE...

  • Seite 13: Paketinhalt

    Paketinhalt Stellen Sie sicher, dass Ihr Motherboard-Paket die folgenden Artikel enthält. ASUS SABERTOOTH 990FX R2.0 Benutzerhandbuch Support DVD motherboard 4 x Serial ATA 6.0 Gb/s-Kabel 1 x ASUS SLI™-Brücke 1 x TUF Zertifikat 1 x ASUS Q-Shield 1 x 2-in-1 ASUS Q-Connector-Satz 1 x TUF 5 Jahre Garantiehandbuch •...

  • Seite 14: Zusatzwerkzeug Und Komponenten Für Den Pc-Aufbau

    Zusatzwerkzeug und Komponenten für den PC-Aufbau 1 Tüte mit Schrauben Philips (Kreuz)-Schreubenzieher PC-Gehäuse Netzteil AMD AM3+ CPU CPU-Lüfter, kompatibel mit AMD AM3+ DDR3 DIMM SATA-Festplatte Optisches SATA-Laufwerk (optional) Grafikkarte (optional) Das Werkzeug und die Komponenten, in der Tabelle aufgelistet, sind nicht im Motherboard- Paket enthalten.

  • Seite 15: Kapitel 1: Produkteinführung

    Dual-Channel 1866 MHz-Unterstützung Dieses Motherboard unterstützt DDR3-Speicher mit Datenübertragungsraten von 1866 MHz, um den höheren Bandbreitenanforderungen den neusten 3D-Grafiken, Multimedia- und Internetanwendungen zu erfüllen. Die Dual-Channel DDR3-Architektur vergrößert die Bandbreite Ihres Systemspeichers, um die Systemleistung zu erhöhen. ASUS SABERTOOTH 990FX R2.0...

  • Seite 16: Ultimate Cool!" Thermische Lösungen

    DIGI+ Power Control enthält mehrere digitale Spannungsregler die Ihnen einen präzise Modulation und Einstellung von CPU und DRAM ermöglichen. Diese innovative und Industrie-führende ASUS-Technologie bietet extrem genaue Spannungseinstellung für eine bessere Effektivität, Stabilität und Leistung. Efficient Switching Power (E.S.P.) Design Exklusiv für dieses Motherboard entwickelt, steht das schaltbare Energiedesign nicht nur...

  • Seite 17: Safe & Stable!" Schutzfunktionen

    1.1.5 ASUS EZ DIY ASUS UEFI BIOS (EZ Mode) ASUS UEFI BIOS, eine UEFI-konforme Architektur bietet die erste Maus-gesteuerte intuitive grafische BIOS-Benutzerschnittstelle die neue Maßstäbe gegenüber der traditionellen Tastatursteuerung setzt und Ihnen mehr Flexibilität und Bequemlichkeit verschafft. Damit können Sie das EFI BIOS einfacher steuern als konventionelle BIOS-Versionen. Es bietet Ihnen außerdem doppelt auswählbare Modi und eigenständige Unterstützung für Festplatten...

  • Seite 18: Weitere Sonderfunktionen

    Bandbreitenprioritäten für Ihre Netzwerkprogramme setzen können. Sie können sich damit auch bequem automatisch mit einem PPPoE-Netzwerk verbinden. ASUS EZ-Flash 2 ASUS EZ Flash 2 ermöglicht Ihnen das BIOS zu aktualisieren, ohne auf eine Startdiskette oder auf eine Betriebssystem basierende Anwendung zugreifen zu müssen. O.C. Profile Dieses Motherboard verfügt über ASUS O.C.-Profile, welches Ihnen ermöglicht, mehrere...

  • Seite 19: Motherboard-Übersicht

    Unterlage oder in die Originalverpackung der Komponente. • Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Andernfalls könnten das Motherboard, Peripheriegeräte und/oder Komponenten stark beschädigt werden. ASUS SABERTOOTH 990FX R2.0...

  • Seite 20: Motherboard Layout

    1.2.2 Motherboard layout Für weitere Informationen über die internen Anschlüsse sowie Rücktafelanschlüsse beziehen Sie sich auf 1.2.9 Interne Anschlüsse und 2.3.1 Rücktafelanschlüsse. Kapitel 1: Produkteinführung...
  • Seite 21 13. RTC RAM löschen (3-pol. CLRTC) 1-24 14. USB 2.0-Anschlüsse (10-1 pol. USB1314, USB1112) 1-29 15. Standby-Strom LED 1-25 16. TPM-Anschluss (20-1 pol. TPM) 1-35 17. Fronttafelaudioanschluss (10-1 pol. AAFP) 1-32 18. Digitaler Audioausgang (4-1 pol. SPDIF_OUT) 1-28 ASUS SABERTOOTH 990FX R2.0...

  • Seite 22: Zentralverarbeitungseinheit (Cpu)

    1.2.3 Zentralverarbeitungseinheit (CPU) Zentralverarbeitungseinheit (CPU) Das Motherboard ist mit einen AM3+ Sockel, entwickelt für eine AMD CPU der FX™-Serie mit ® bis zu acht Kernen, kompatibel mit AMD Sockel AM3 Phenom™ II / Athlon™ II / Sempron™- ® Prozessoren der 100-Serie, ausgestattet. Vergewissern Sie sich, dass vor der Installation der CPU der Strom ausgeschaltet ist.

  • Seite 23: Systemspeicher

    Dieses Motherboard ist mit vier Double Data Rate 3 (DDR3) Dual Inline Memory Module (DIMM)-Steckplätzen ausgestattet. Ein DDR3-Modul sind anders gekerbt als DDR- oder DDR2-Module. Installieren Sie KEINEN DDR- oder DDR2-Speichermodul auf einem DDR3-Steckplatz. Empfohlene Speicherkonfigurationen ASUS SABERTOOTH 990FX R2.0...
  • Seite 24 Speicherkonfigurationen Sie können 1GB, 2GB, 4GB, 8GB, und 16GB ECC, nicht-ECC und ungepufferte DDR3 DIMMs in den DIMM-Steckplätzen installieren. • Ein Speichermodul mit Speicherfrequenzen höher als 2133MHz und dessen entsprechendes Timing oder geladenes XMP-Profifil, entspricht nicht dem �EDEC- Speicherstandard. Die Stabilität und Kompatibilität dieser Speichermodule hängt von der Leistungsfähigkeit der CPU und anderer installierter Geräte ab.
  • Seite 25 SABERTOOTH 990FX R2.0 Motherboard Liste �ualifizierter Anbieter (Q�L) Motherboard Liste �ualifizierter Anbieter (Q�L) DDR3 2400 MHz DIMM-Sockel- Support(Optional) Chip- Chip Anbieter Part Nr. Größe Timing Spannung Marke -Nr. G.SKILL F3-19200CL10Q-32GBZHD(XMP) 32GB 10-12- 1.65 • • (4x8GB) 12-31 G.SKILL F3-19200CL11Q-16GBZHD(XMP) 16GB 11-11- 1.65...
  • Seite 26 DDR3 2133 MHz DIMM-Sockel- Support(Optional) Chip Anbieter Part Nr. Größe Chip-Marke Timing Spannung -Nr. CORSAIR CMT4GX3M2A2133C9 9-10- 1.65 • • • (XMP) (2x2GB) 9-24 CORSAIR CMT4GX3M2B2133C9 9-9-9- • • • (Ver7.1)(XMP) (2x2GB) CORSAIR CMT4GX3M2B2133C9 9-10- • • • (XMP) (2x2GB) 9-27 G.SKILL F3-17000CL11Q2-64G...
  • Seite 27 12GB 9-11- 1.65 • • (XMP) (3x4GB) 9-27 Team TXD32048M2000C9 Team T3D128 9-9-9- • • (XMP) 8RT-20 Team TXD32048M2000C9 Team T3D128 9-9-9- • • -L(XMP) 8LT-20 Team TXD32048M2000C9 Team T3D128 9-9-9- • • -L(XMP) 8RT-20 ASUS SABERTOOTH 990FX R2.0 1-13...
  • Seite 28 DDR3 1866 MHz DIMM-Sockel- Support(Optional) Chip- Anbieter Part Nr. Größe Chip -Nr. Timing Spannung Marke A-DATA AX3U1866GC4G9B 9-11-9-27 1.55~ 1.75 • • (XMP) CORSAIR CMD16GX3M4A1866 C9 16GB 9-10-9-27 • • • (Ver4.13)(XMP) (4x4GB) CORSAIR CMD8GX3M2A1866C9 • • (Ver4.13)(XMP) (2x4GB) CORSAIR CMT32GX3M4X1866C9 32GB 9-10-9-27...
  • Seite 29 • • (XMP) (2x4GB) CORSAIR CMZ8GX3M4X1600C9 9-9-9-24 • • • (Ver 2.12)(XMP) (4x2GB) CORSAIR HX3X12G1600C9(XMP) 12GB 9-9-9-24 • • • (6x2GB) Crucial BL12864BN1608.8FF 8-8-8-24 1.65 • • • (XMP) (2x1GB) (Fortsetzung auf der nächsten Seite) ASUS SABERTOOTH 990FX R2.0 1-15...
  • Seite 30 DDR3 1600 MHz DIMM-Sockel- Support(Optional) Chip- Anbieter Part Nr. Größe Chip -Nr. Timing Spannung Marke Crucial BLT4G3D1608DT1 8-8-8-24 • • • TX0.16FM(XMP) EK Memory EKM324L28BP8-I1 • • • 6(XMP) (2x2GB) EK Memory EKM324L28BP8-I1 • • • 6(XMP) (2x2GB) Elixir M2X2G64CB88G7 Elixir N2CB2 9-9-9-28...
  • Seite 31 (XMP) Team TED34096M1600HC11 Team T3D2568E • • • T-16 Team TXD31024M1600C8-D Team T3D1288R 8-8-8-24 1.65 • • • (XMP) T-16 Team TXD32048M1600C7-L Team T3D1288L 7-7-7-24 1.65 • • (XMP) T-16 (Fortsetzung auf der nächsten Seite) ASUS SABERTOOTH 990FX R2.0 1-17...
  • Seite 32 DDR3 1600 MHz DIMM-Sockel- Support(Optional) Chip- Anbieter Part Nr. Größe Chip -Nr. Timing Spannung Marke Team TXD32048M1600HC8- Team T3D1288R 8-8-8-24 1.65 • • • D (XMP) T-16 Team TXD34096M1600HC9- Hynix H5TC2G83 9-9-9-24 • • • D (XMP) BFRH9A Transcend JM1600KLN-8GK Transcend TK483PC •...
  • Seite 33 • • 1G4M1 MICRON MT8KTF25664AZ- MICRON D9PFJ • • • 1G6M1 OCZ3G1333LV4GK 9-9-9 1.65 • • (2x2GB) OCZ3G1333LV8GK 9-9-9 1.65 • • • (2x4GB) OCZ3G1333LV8GK 9-9-9 1.65 • • (2x4GB) (Fortsetzung auf der nächsten Seite) ASUS SABERTOOTH 990FX R2.0 1-19...
  • Seite 34 DDR3 1333 MHz DIMM-Sockel- Support(Optional) Chip- Anbieter Part Nr. Größe Chip -Nr. Timing Spannung Marke OCZ3RPR1333C9L 9-9-9 1.65 • • V8GK (2x4GB) SAMSUNG M378B1G73AH0- SAMSUNG K4B4G0846A • • • -HCH9 SAMSUNG M378B5273CH0- SAMSUNG K4B2G0846C K4B2G • • • 0846C SAMSUNG M378B5673FH0- SAMSUNG K4B1G0846F...
  • Seite 35 ASUS bietet die exklusive Unterstützung der Hyper-DIMM-Funktion. • Hyper-DIMM-Unterstützung basiert auf den physikalischen Eigenschaften der entsprechenden CPUs. Um Hyper DIMM zu unterstützen, laden Sie in BIOS die Einstellungen für X.M.P. oder D.O.C.P. • Die neueste QVL finden Sie auf der ASUS-Webseite. ASUS SABERTOOTH 990FX R2.0 1-21...

  • Seite 36: Erweiterungssteckplätze

    1.2.5 Erweiterungssteckplätze Das Netzkabel muss unbedingt vor der Installation oder dem Entfernen der Erweiterungskarten ausgesteckt werden. Ansonsten können Sie sich verletzen und die Motherboardkomponenten beschädigen. SP Nr. Steckplatzbeschreibung PCIe 2.0 x16_1-Steckplatz (single im x16, dual im x16/x16, triple im x16/x8/x8- Modus) PCIe 2.0 x1_1-Steckplatz PCIe 2.0 x16_2-Steckplatz...

  • Seite 37: Konfiguration

    – – – – – – gemein- Onchip USB2_1-5 – – – – – – – OnchipUSB2_6-8 – – – – – gemeinsam – – Onchip USB2_11- gemein- – – – – – – – ASUS SABERTOOTH 990FX R2.0 1-23...

  • Seite 38: Onboard-Schalter

    Takt-Set getestet wurde. Wenn die installierten DIMMs nach den kompletten Einstellungsvorgang immer noch nicht funktionieren, leuchtet die DRAM_LED dauerhaft. Tauschen Sie die DIMMs mit Modellen, die in der QVL (An) in diesen Handbuch oder auf der ASUS-Webseite unter www.asus.com empfohlen werden, aus. •...
  • Seite 39 Wenn Ihr System nach dem Neustart den regulären Selbsttest durchlaufen soll (ohne ins BIOS zu wechseln) schalten Sie das System mit der Ein-/Austaste ab. • Detaillierte Hinweise zum Festlegen der DirectKey-Standardfunktion finden Sie im Abschnitt 3.7 Systemstart-Menü. ASUS SABERTOOTH 990FX R2.0 1-25...

  • Seite 40: Jumpers

    1.2.7 Jumpers RTC RAM löschen (3-pol. CLRTC) RTC RAM löschen (3-pol. CLRTC) Mit diesem Jumper können Sie das Echtzeituhr- (RTC) RAM im CMOS löschen. Sie können die Einstellung des Datums und der Zeit sowie die Systemsetup-Parameter im CMOS löschen, indem Sie die CMOS RTC RAM-Daten löschen. Die RAM-Daten im CMOS, die Systemeinstellungsinformationen wie z.B.

  • Seite 41: Onboard Leds

    System eingeschaltet, im Stromsparmodus oder im Soft-Aus-Modus ist. Dies dient zur Erinnerung, dass Sie das System ausschalten und das Netzkabel ausstecken müssen, bevor Sie eine Komponente von dem Motherboard entfernen oder hinzufügen. Die nachstehende Abbildung zeigt die Position der Onboard-LED an. ASUS SABERTOOTH 990FX R2.0 1-27...

  • Seite 42: Interne Anschlüsse

    1.2.9 Interne Anschlüsse Interne Anschlüsse Serial ATA 6.0 Gb/s-Anschlüsse (7-pol. SATA6G_1-6 [braun]) ® Diese Anschlüsse sind für Serial ATA 6.0Gb/s-Signalkabel der Serial ATA 6.0 Gb/s- Festplatten vorgesehen. Wenn Sie SATA-Festplatten installieren, können Sie über den integrierten AMD SB950- ® Chipsatz eine RAID 0, 1, 5 und 10-Konfiguration erstellen. •...
  • Seite 43 Dieser Anschluss ist für zusätzliche USB 3.0-Ports vorgesehen und entspricht der USB 3.0-Spezifikaton, die Verbindungsgeschwindigkeiten von bis 480 MBps zulässt. Falls ein USB 3.0-Fronttafelkabel bei Ihrem Systemgehäuse vorhanden ist, können Sie mit diesem USB 3.0-Anschluss eine Fronttafel USB 3.0-Lösung einrichten. ASUS SABERTOOTH 990FX R2.0 1-29...
  • Seite 44 Digitaler Audioanschluss (4-1 pol. SPDIF_OUT) Dieser Anschluss ist für zusätzliche Sony/Philips Digital Interface (S/PDIF)-Anschlüsse vorgesehen. Verbinden Sie das S/PDIF-Ausgangsmodulkabel mit diesen Anschluss und installieren Sie das Modul anschließend an einer Steckplatzaussparung an der Rückseite des Computergehäuses. Das S/PDIF-Modul muss separat erworben werden. Kapitel 1: Produkteinführung 1-30...
  • Seite 45 Verbinden Sie niemals ein 1394-Kabel mit den USB-Anschlüssen, sonst wird das Motherboard beschädigt! Verbinden Sie zuerst ein USB-Kabel mit dem ASUS Q-Connector (USB, blau), und verbinden Sie dann den Q-Connector (USB) mit dem USB-Anschluss auf dem Motherboard, falls das Gehäuse Fronttafel USB-Anschlüsse vorsieht.
  • Seite 46 Serieller Anschluss (10-1 pol. COM1) Serieller Anschluss (10-1 pol. COM1) Dieser Anschluss ist für ein serielles (COM-) Modul gedacht. Verbinden Sie das serielle Anschlussmodulkabel mit diesem Sockel und befestigen Sie das Modul anschließend an einer Steckplatzaussparung an der Rückseite des Computergehäuses. Das COM-Modul muss separat erworben werden.
  • Seite 47 Der Anschluss CPU_FAN arb eitet mit einem CPU-Lüfter mit max. 1A (12W) Leistung. • Wenn Sie zwei Grafikkarten installieren, empfehlen wir, für optimale Hitzeabsenkung das hintere Gehäuselüfterkabel an den Motherboard- Anschluss CHA_FAN1 CHA_FAN2 oder CHA_FAN3 anzuschließen. ASUS SABERTOOTH 990FX R2.0 1-33...
  • Seite 48 Fronttafelaudioanschluss (10-1 pol. AAFP) Dieser Anschluss dient zum Verbinden eines Fronttafel-Audio E/A-Moduls, das an der Fronttafel des Computers befestigt wird und entweder HD Audio oder den herkömmlichen AC ‘97 Audiostandard unterstützt. Verbinden Sie das Ende des Fronttafel-Audiokabels mit diesem Anschluss. •...
  • Seite 49 Wenn Sie zwei oder mehr High-End-PCI Express x16-Karten benutzen wollen, benutzen Sie ein Netzteil mit 1000W oder mehr, um die Systemstabilität zu gewährleisten. • Wenn Sie sich über die Mindeststromanforderungen Ihres Systems nicht sicher sind, hilft Ihnen evtl. der Leistungsrechner unter http://support.asus.com/ PowerSupplyCalculator/PSCalculator.aspx?SLanguage=en-us. ASUS SABERTOOTH 990FX R2.0 1-35...
  • Seite 50 Systemtafelanschluss (20-8 pol. PANEL) Dieser Anschluss unterstützt mehere gehäusegebundene Funktionen. • Systemstrom-LED (2-pol. PLED) Dieser 2-pol. Anschluss wird mit der Systemstrom-LED verbunden. Verbinden Sie das Strom-LED-Kabel vom Computergehäuse mit diesem Anschluss. Die Systemstrom-LED leuchtet, wenn Sie das System einschalten. Sie blinkt, wenn sich das System im Energiesparmodus befindet.
  • Seite 51 DirectKey verwenden möchten, an diesen Anschluss des Motherboards an. Achten Sie darauf, dass Ihr Gehäuse mit einer Hardwaretaste ausgestattet ist, die als DirectKey eingesetzt werden kann. Details dazu finden Sie in der mit dem Gehäuse gelieferten Dokumentation. ASUS SABERTOOTH 990FX R2.0 1-37...
  • Seite 52 Kapitel 1: Produkteinführung 1-38...

  • Seite 53: Kapitel 2: Basisinstallation

    Basisinstallation Aufbau des Computersystems 2.1.1 Motherboard-Installation Die Abbidlungen in diesem Abschnitt werden nur als Referenz bereitgestellt. Das Motherboard-Layout kann sich je nach Modell unterscheiden, der Installationsvorgang bleibt aber gleich. ASUS Q-Shield (E/A-Blende) in die Gehäuserückwand einsetzen. ASUS SABERTOOTH 990FX R2.0...
  • Seite 54 Installieren Sie das Motherboard in das Gehäuse. Achten Sie hierbei darauf, dass die hinteren E/A-Anschlüsse genau auf die E/A-Blende in der Gehäuserückwand ausgerichtet sind. Kapitel 2: Basisinstallation...
  • Seite 55 Setzen Sie zehn Schrauben in die durch Kreise markierten Bohrlöcher ein, um das Motherboard im Gehäuse zu befestigen. Ziehen Sie die Schrauben nicht zu fest! Das Motherboard könnte sonst beschädigt werden. ASUS SABERTOOTH 990FX R2.0...

  • Seite 56: Cpu Installation

    2.1.2 CPU installation CPU installation Der AMD AM3+-Sockel ist mit AMD AM3+- und AM3-Prozessoren kompatibel. Vergewissern Sie sich, dass die CPU, die Sie verwenden, für den AM3+ Sockel entworfen wurde. Die CPU lässt sich nur in eine Richtung einpassen. Stecken Sie die CPU NICHT mit übermäßiger Kraft in den Steckplatz ein, um ein Verbiegen der Sockelkontaktstifte und Schäden an der CPU zu vermeiden! ! Kapitel 2: Basisinstallation...

  • Seite 57: Installieren Von Cpu-Kühlkörper Und Lüfter

    Installieren von CPU-Kühlkörper und Lüfter Installieren von CPU-Kühlkörper und Lüfter Falls erforderlich, bringen Sie die Wärmeleitpaste auf den CPU-Kühlkörper und die CPU an, bevor Sie den CPU- Kühlkörper und Lüfter montieren. So installieren Sie den CPU-Kühlkörper und -Lüfter: ASUS SABERTOOTH 990FX R2.0...
  • Seite 58 Kapitel 2: Basisinstallation...

  • Seite 59: Installieren Eines Dimms

    2.1.4 Installieren eines DIMMs Installieren eines DIMMs Entfernen eines DIMMs ASUS SABERTOOTH 990FX R2.0...

  • Seite 60: Atx-Netzanschluss

    2.1.5 ATX-Netzanschluss ATX-Netzanschluss ODER ODER Kapitel 2: Basisinstallation...

  • Seite 61: Sata-Gerätanschlüsse

    2.1.6 SATA-Gerätanschlüsse ODER ODER ASUS SABERTOOTH 990FX R2.0...

  • Seite 62: E/A-Anschlüsse Auf Der Vorderseite

    2.1.7 E/A-Anschlüsse auf der Vorderseite ASUS Q-Connector USB 2.0-Anschluss Fronttafelaudioanschluss AAFP USB 2.0 USB 3.0-Anschluss USB 3.0 Kapitel 2: Basisinstallation 2-10...

  • Seite 63: Erweiterungskarten

    2.1.8 Erweiterungskarten PCIe x16-Karten installieren PCIe x1-Karten installieren ASUS SABERTOOTH 990FX R2.0 2-11...

  • Seite 64: Bios-Aktualisierungsprogramm

    Legen Sie die mitgelieferte Support-DVD in das optische Laufwerk ein und installieren Sie den USB-BIOS-Flashback-Assistenten. Folgeb Sie den Bildschirmanweisungen, um die Installation abzuschließen. Sie können das BIOS auch von den offiziellen ASUS-Internetseiten (www.asus.com) herunterladen. Benennen Sie die Datei in ST990R20.CAP um, speichern Sie diese im Stammordner eines USB-Datenträgers.

  • Seite 65: Audio- Und Rückseitige Anschlüsse Am Motherboard

    USB 2.0-Anschlüsse 7 und 8 USB 2.0-Anschlüsse 1 und 2 Optischer S/PDIF-Ausgang Audio E/A-Anschlüsse** * Externer SATA-Anschlüsse SATA-Anschlüsse -Anschlüsse * und **:Beziehen Sie sich für die Definitionen der LAN-Anschluss, und Audioanschlüsse auf die Tabellen auf der nächsten Seite. ASUS SABERTOOTH 990FX R2.0 2-13...

  • Seite 66: Anschluss 2-Kanal

    • Schließen Sie KEINEN anderen Stecker an den externen SATA-Port an. Schließen Sie KEINEN anderen Stecker an den externen SATA-Port an. • Verbinden Sie bei der Installation des Windows -Betriebssystems keine Tastatur/Maus ® mit einem USB 3.0-Anschluss. • Der Beschränkungen des USB 3.0-Controllers wegen, können USB 3.0-Geräte nur unter Windows und nur nach der Installation eines USB 3.0-Treibers verwendet ®...

  • Seite 67: Audio E/A-Verbindungen

    2.3.2 Audio E/A-Verbindungen Audio E/A-Anschlüsse Anschluss eines Kopfhörers und Mikrofons Anschluss von Stereo Lautsprechern Anschluss von 2.1-Kanal Lautsprechern ASUS SABERTOOTH 990FX R2.0 2-15...
  • Seite 68 Anschluss von 4.1-Kanal Lautsprechern Anschluss von 5.1-Kanal Lautsprechern Kapitel 2: Basisinstallation 2-16...

  • Seite 69: Anschluss Von 7.1-Kanal Lautsprechern

    BIOS Signaltöne ab, oder Meldungen erscheinen auf dem Bildschirm. Wird 30 Sekunden nach Einschalten des Systems nichts angezeigt, hat das System einen Einschaltselbsttest u.U. nicht bestanden. Prüfen Sie die Einstellungen und Anschlüsse der Jumper, oder bitten Sie Ihren Händler um Hilfe. ASUS SABERTOOTH 990FX R2.0 2-17...

  • Seite 70: Beschreibung

    BIOS-Signalton Beschreibung Ein kurzer Piepton VGA gefunden Quick Boot ist deaktiviert Keine Tastatur gefunden Ein langer Piepton gefolgt von zwei Kein Arbeitsspeicher erkannt kurzen und einer Pause (wiederholt) Ein langer Piepton gefolgt von drei Keine Grafikkarte erkannt kurzen Ein langer Piepton gefolgt von vier Hardware-Komponentenfehler kurzen Halten Sie kurz nach dem Einschalten die Taste <Entf>...

  • Seite 71: Kapitel 3: Bios-Setup

    BIOS-Setup BIOS-Setup Kennenlernen des BIOS Das neue UEFI BIOS von ASUS ist eine mit der UEFI-Architektur konforme Schnittstelle, die mit flexibler und bequemer Maussteuerung die bisherige tastaturgebundene BIOSKontrolle in den Schatten stellt. Sie können sich kinderleicht und mit einer Sanftheit durch das neue UEFI BIOS bewegen, die bisher nur Betriebssystemen vorbehalten war.

  • Seite 72: Bios-Setup-Programm

    BIOS-Setup-Programm BIOS-Setup-Programm Verwenden Sie das BIOS-Setup-Programm, um das BIOS zu aktualisieren oder Systemeinstellungen zu verändern. Der BIOS-Bildschirm enthält Navigationstasten und Kurzhinweise, die Ihnen bei der Verwendung des BIOS-Programmes helfen. BIOS-Ausführung beim Startup Beim Startup BIOS-Programm ausführen • Drücken Sie <Entf> beim Einschaltselbsttest(POST). Wenn Sie <Delete> nicht drücken, werden die POST-Routinen fortgeführt.

  • Seite 73: Ez Mode

    Funktionen des Fortgeschrittenen- Modus auf der rechten Seite Modus auswählen • Die Auswahl der Boot-Geräte variiert je nach den Geräten, die installiert wurden. Die Schaltfläche Boot Menu (Boot-Menü; F8) ist nur bei installierten Boot-Geräten • verfügbar. ASUS SABERTOOTH 990FX R2.0...

  • Seite 74: Advanced Mode (Erweiterter Modus)

    Auswahlmöglichkeiten in den BIOS-Einstellungen. Ein Beispiel für den Advanced Mode wird in der nachfolgenden Abbildung dargestellt. Für genaue Konfigurationsmöglichkeiten beziehen Sie sich auf die folgenden Abschnitte. Um in den EZ Mode zu gelangen, klicken Sie auf Exit und wählen Sie ASUS EZ Mode. Zurück Menüelemente Menüleiste...
  • Seite 75 Ein einstellbarer Wert wird hervorgehoben, wenn das entsprechende Element gewählt wird. Um den Wert innerhalb eines Feldes zu ändern, wählen Sie bitte das entsprechende Element und drücken dann die <Eingabetaste>, um eine Liste von Optionen anzeigen zu lassen. ASUS SABERTOOTH 990FX R2.0...

  • Seite 76: Main-Menü

    Main-Menü Main-Menü Beim Öffnen des Advanced Mode im BIOS-Setupprogramm erscheint das Hauptmenü. Das Hauptmenü verschafft Ihnen einen Überblick über die grundlegenden Systeminfos und ermöglicht die Einstellung des Systemdatums, der Zeit, der Menüsprache und der Sicherheitseinstellungen. UEFI BIOS Utility - Advanced Mode Exit Ai Tweaker Main...

  • Seite 77: Administrator Password

    So richten Sie ein User-Kennwort ein: Wählen Sie das Element User Password und drücken Sie die <Eingabetaste>. Geben Sie im Feld Create New Password ein Kennwort ein und drücken Sie die <Eingabetaste>. Bestätigen Sie bei der Aufforderung das Kennwort. ASUS SABERTOOTH 990FX R2.0...

  • Seite 78: Ai Tweaker-Menü

    So ändern Sie das User-Kennwort: Wählen Sie das Element User Password und drücken Sie die <Eingabetaste>. Geben Sie im Feld Enter Current Password das aktuelle Kennwort ein und drücken Sie die <Eingabetaste>. Geben Sie im Feld Create New Password ein neues Kennwort ein und drücken Sie die <Eingabetaste>.

  • Seite 79: Ai Overclock Tuner [Auto]

    Hier können Sie das Verhältnis zwischen NB-Takt und CPU-Busfrequenz auswählen. Konfigurationsoptionen: [Auto] [1400MHz] [1600MHz] [1800MHz] [2000MHz] [2200MHz] [2400MHz] [2600MHz] [2800MHz] [3000MHz] [3200MHz] HT Link Speed [Auto] Ermöglicht Ihnen die HyperTransport-Link Geschwindigkeit zu wählen. Konfigurationsoptionen: [Auto] [800MHz] [1000MHz] [1200MHz] [1400MHz] [1600MHz] [1800MHz] [2000MHz] ASUS SABERTOOTH 990FX R2.0...

  • Seite 80: Cpu Spread Spectrum [Auto]

    CPU Spread Spectrum [Auto] • [Auto] Automatische Konfiguration. • [Disabled] Verbessert die BCLK-Übertaktungsfähigkeit. • [Enabled] Für EMI-Kontrolle auf [Enabled] setzen. PCIe Spread Spectrum [Auto] • [Auto] Automatische Konfiguration. • [Disabled] Verbessert die PCIE-Übertaktungsfähigkeit. • [Enabled] Für EMI-Kontrolle auf [Enabled] setzen. EPU Power Saving Mode [Disabled] Erlaubt die Aktivierung/Deaktivierung der EPU-Energiesparfunktion Konfigurationsoptionen: [Disabled] [Enabled]...
  • Seite 81 DRAM WRITE to WRITE Timing [Auto] Konfigurationsoptionen: [Auto] [2] - [10] DRAM READ to READ Timing [Auto] Konfigurationsoptionen: [Auto] [2] - [10] DRAM Refresh Rate [Auto] Konfigurationsoptionen: [Auto] [Every 7.8ms] [Every 3.9ms] DRAM COMMAND Rate [Auto] Konfigurationsoptionen: [Auto] [1T] [2T] ASUS SABERTOOTH 990FX R2.0 3-11...
  • Seite 82 DRAM Driving Control Ermöglicht Ihnen das Setzen der primären, sekundären und tertiären Speichertimings. DCT0 Information CKE drive strength [Auto] Konfigurationsoptionen: [Auto] [1x] [1.25x] [1.5x] [2x] CS/ODT drive strength [Auto] Konfigurationsoptionen: [Auto] [1x] [1.25x] [1.5x] [2x] ADDR/CMD drive strength [Auto] Konfigurationsoptionen: [Auto] [1x] [1.25x] [1.5x] [2x] MEMCLK drive strength [Auto] Konfigurationsoptionen: [Auto] [0.75x] [1x] [1.25x] [1.5x] Data drive strength [Auto]...
  • Seite 83 • Lädt ASUS optimiertes Phasentuningprofil. [Extreme] • Schaltet zum Vollphasenmodus. [Manual Adjustment] • Manuelle Anpassung. Entfernen Sie NICHT das Thermalmodul wenn Sie in den Extrem- und manuellen Modus umschalten. Die thermischen Bedingungen müssen überwacht werden. ASUS SABERTOOTH 990FX R2.0 3-13...
  • Seite 84 Manual Adjustment [Fast] Dieses Element erscheint nur, wenn Sie die CPU-Power-Phase-Steuerung auf [Manual Adjustment] einstellen. Konfigurationsoptionen: [Ultra Fast] [Fast] [Medium] [Regular] CPU Voltage Frequency [Auto] Frequenzwechsel werden die kurzfristige VRM-Reaktion und die thermale Komponenten beeinflussen. Höhere Frequenz führt zu schnellerer, kurzfristiger Reaktion. Konfigurationsoptionen: [Auto] [Manual] Entfernen Sie NICHT das Thermalmodul wenn Sie in den manuellen Modus umschalten.
  • Seite 85 Dieses Element erscheint nur, wenn CPU Voltage auf [Offset Mode] eingestellt wurde und erlaubt Ihnen die Einstellung der Offset-Spannung. Benutzen Sie die Tasten <+> und <->, um die Werte einzustellen. Die Werte reichen von 0.006250V bis 0.700000V in 0.006250V-Schritten. ASUS SABERTOOTH 990FX R2.0 3-15...

  • Seite 86: Dram Voltage [Auto]

    CPU/NB Offset Mode Sign [+] Offset der Spannung durch einen positiven Wert. [–] Offset der Spannung durch einen negativen Wert. CPU/NB Offset Voltage [Auto] Dieses Element erscheint nur, wenn CPU & NB Voltage auf [Offset Mode] eingestellt wurde und erlaubt Ihnen die Einstellung der CPU/NB Offset-Spannung. Die Werte reichen von 0.00625V bis 0.70000V in 0.00625V-Schritten.

  • Seite 87: Advanced-Menü

    →←: Select Screen ↑↓: Select Item Enter: Select +/-: Change Opt. F1: General Help F2: Previous Values F3: Shortcut F5: Optimized Defaults F10: Save ESC: Exit F12: Print Screen Version 2.00.1208. Copyright (C) 2012 American Megatrends, Inc. ASUS SABERTOOTH 990FX R2.0 3-17...

  • Seite 88: Cpu Configuration

    3.5.1 CPU Configuration Die Werte in diesem Menü zeigen die vom BIOS automatisch erkannten CPU-bezogene Informationen an. Die hier gezeigten Elemente sind abhängig vom installierten Prozessor. UEFI BIOS Utility - Advanced Mode Exit Main Ai Tweaker Advanced Monitor Boot Tool Back Advanced\ CPU Configuration >...

  • Seite 89: North Bridge Configuration

    Power Down Enable [Disabled] Hier können Sie den DDR-Abschaltmodus aktivieren oder deaktivieren. Konfigurationsoptionen: [Enabled] [Disabled] Memory Hole Remapping [Enabled] Hier können Sie die Speicherneuaufteilung rund um den reservierten Speicherbereich aktivieren oder deaktivieren. Konfigurationsoptionen: [Enabled] [Disabled] ASUS SABERTOOTH 990FX R2.0 3-19...

  • Seite 90: South Bridge Configuration

    DCT Unganged Mode [Enabled] Hier können Sie den Unganged DRAM-Modus einstellen (64-bit Breite). [Enabled]: Ganged-Modus. [Disabled]: Unganged-Modus. Initiate Graphic Adapter [PEG/PCI] Hier können Sie entscheiden, welcher Grafik Controller as primäres Boot-Gerät verwendet wird. Konfigurationsoptionen: [PCI/PEG] [PEG/PCI] 3.5.3 South Bridge Configuration UEFI BIOS Utility - Advanced Mode Exit Main...

  • Seite 91: Sata Configuration

    SATA-Festplatten AHCI (Advanced Host Controller Interface) benutzen sollen. AHCI ermöglicht dem integrierten Datenträgertreiber die erweiterten Serial ATA-Funktionen zu aktivieren, welche die Speicherleistung bei zufälliger Arbeitslast erhöhen, indem sie dem Laufwerk gestatten, die interne Befehlsreihenfolge zu optimieren. ASUS SABERTOOTH 990FX R2.0 3-21...

  • Seite 92: Usb Configuration

    Sie können das Element SATA Port5-Port6 nur zu [IDE] setzen, wenn Port1-Port4 zu [IDE] gesetzt ist. S.M.A.R.T. Status Check [Enabled] S.M.A.R.T. (Self-Monitoring, Analysis and Reporting Technology) ist ein Überwachungssystem. Wenn Schreibe-/Lesevorgänge Ihrer Festplatte zu Fehlern führen, erlaubt diese Funktion das Einblenden von Warnmeldungen während POST.

  • Seite 93: Cpu Core On/Off Function

    Ermöglicht Ihnen die automatische oder manuelle Aktivierung der CPU-Kerne. Konfigurationsoptionen: [Auto] [Manual] Die folgenden Elemente erscheinen nur, wenn Sie CPU Core Activation auf [Manual] setzen. 2nd Core - 4th Core [Enabled] Ermöglicht Ihnen die Kern-Aktivierung ein- oder auszuschalten. Konfigurationsoptionen: [Enabled] [Disabled] ASUS SABERTOOTH 990FX R2.0 3-23...

  • Seite 94: Onboard Devices Configuration

    3.5.7 Onboard Devices Configuration Scrollen Sie nach unten, um auch die anderen Elemente anzuzeigen: UEFI BIOS Utility - Advanced Mode Exit Ai Tweaker Main Advanced Monitor Boot Tool Back Advanced\ Onboard Devices Configuration > Enabled/Disabled ASM1061 Storage ASM1061 Storage Controller (Rear) Enabled OPROM ASM1061 Storage OPROM...
  • Seite 95 Serial Port [Enabled] Erlaubt die Aktivierung oder Deaktivierung der seriellen Schnittstelle (COM). Konfigurationsoptionen: [Enabled] [Disabled] Change Settings [IO=3F8h; IRQ=4] Hier können Sie die Basisadresse der seriellen Schnittstelle auswählen. Konfigurationsoptionen: [IO=3F8h; IRQ=4] [IO=2F8h; IRQ=3] [IO=3E8h; IRQ=4] [IO=2E8h; IRQ=3] ASUS SABERTOOTH 990FX R2.0 3-25...

  • Seite 96: Apm

    SB HD Azalia Configuration Die Unterelemente in diesem Menü ermöglichen Ihnen die SB HD Azalia-Konfiguration. HD Audio Azalia Device [Enabled] [Enabled] Aktiviert das HD Audio-Gerät. [Disabled] Deaktiviert den Controller. Die folgenden zwei Elemente erscheinen nur, wenn Sie das Element des HD Azalia Audio- Gerätes auf [Enabled] setzen.

  • Seite 97: Network Stack

    Hier können Sie den UEFI-Netzwerk-Stack aktivieren/deaktivieren. Konfigurationsoptionen: [Disabled] [Enabled] Das folgende Element erscheint nur, wenn Network Stack auf [Enabled] eingstellt ist. Ipv4/Ipv6 PXE Support [Enabled] Hier können Sie die Ipv4/Ipv6 PXE-Unterstützung aktivieren/deaktivieren. Konfigurationsoptionen: [Disabled Link] [Enabled] ASUS SABERTOOTH 990FX R2.0 3-27...

  • Seite 98: Monitor-Menü

    Monitor-Menü Monitor-Menü Das Monitor-Menü zeigt die Systemtemperatur/den Energiestatus an und erlaubt die Anpassung der Lüftereinstellungen. Scrollen Sie nach unten, um auch die anderen Elemente anzuzeigen: UEFI BIOS Utility - Advanced Mode Exit Ai Tweaker Main Advanced Monitor Boot Tool CPU Temperature +73ºC / +163ºF +73ºC / +163ºF MB Temperature...
  • Seite 99 Dieses Element erscheint nur, wenn Sie die Funktion Chassis Q-Fan Control aktivieren und erlaubt Ihnen das Deaktivieren / das Einstellen der Warnnachricht für die Gehäuselüftergeschwindigkeit. Konfigurationsoptionen: [Ignore] [200 RPM] [300 RPM] [400 RPM] [500 RPM] [600 RPM] ASUS SABERTOOTH 990FX R2.0 3-29...
  • Seite 100 Chassis Fan 1/4 Profile [Standard] Dieses Element erscheint nur, wenn Chassis Q-Fan Control aktiviert wurde und Ihnen die Möglichkeit gibt, einen entsprechenden Leistungspegel für den Gehäuselüfter einzustellen. [Standard] Auf [Standard] setzen, um den Gehäuselüfter automatisch entsprechend der Gehäusetemperatur zu regeln. [Silent] Auf [Silent] setzen, um für einen leisen Betrieb die Lüftergeschwindigkeit zu minimieren.

  • Seite 101: Boot Menu

    Full Screen Logo [Enabled] [Enabled] • Aktiviert die Anzeigefunktion für das Vollbildlogo. [Disabled] • Deaktiviert die Anzeigefunktion für das Vollbildlogo. Wählen Sie [Enabled], um die ASUS MyLogo2™-Funktion zu verwenden. Wait For ‘F1’ If Error [Enabled] [Disabled] • Deaktiviert diese Funktion. [Enabled] •...

  • Seite 102: Setup Mode [Ez Mode]

    Um auf Windows Um auf Windows im abgesicherten Modus zuzugreifen, können Sie: ® • Auf <F5> drücken, nachdem das ASUS Logo erscheint. Auf <F5> drücken, nachdem das ASUS Logo erscheint. • Nach POST auf <F8> drücken. Nach POST auf <F8> drücken.

  • Seite 103: Boot Override

    Bestätigungsnachricht. Wählen Sie mit der linken/rechten Pfeiltaste zwischen [Yes] oder [No] und drücken Sie die <Eingabetaste>, um Ihre Wahl zu bestätigen. Für weitere Details beziehen Sie sich auf den Abschnitt 3.10.2 ASUS EZ Flash 2. ASUS SABERTOOTH 990FX R2.0...

  • Seite 104: Asus Spd Information

    Erlaubt Ihnen die DRAM SPD-Information anzuschauen. UEFI BIOS Utility - Advanced Mode Tool Main Ai Tweaker Advanced Monitor Boot Back Tool\ ASUS SPD Information > DIMM Slot # Slot 2 DIMM Slot number Manufacturer Kingston Module Size 2048 MBytes Maximum Bandwidth 1333 Mhz Part Number 9905403-048.A00LF...

  • Seite 105: Asus O.c. Profile

    Das System darf während der Aktualisierung des BIOS NICHT ausgeschaltet oder neu gestartet werden! Ein Systemstartfehler kann die Folge sein! • Wird nur empfohlen, um die BIOS-Datei zu aktualisieren, die von der gleichen Speicher/ CPU-Konfiguration und BIOS-Version stammt. ASUS SABERTOOTH 990FX R2.0 3-35...

  • Seite 106: Exit-Menü

    Exit Load Optimized Defaults Save Changes & Reset Discard Changes & Exit ASUS EZ Mode Launch EFI Shell from filesystem device Load Optimized Defaults Diese Option belegt jeden einzelnen Parameter in den Setup-Menüs mit den Standardwerten. Bei Wahl dieser Option oder Drücken der Taste <F5> erscheint ein Bestätigungsfenster.

  • Seite 107: Aktualisieren Des Bios

    Speichern Sie eine Kopie der ursprünglichen Motherboard BIOS-Datei auf einen USB- Flashlaufwerk für den Fall, dass Sie das alte BIOS später wiederherstellen müssen. Verwenden Sie das ASUS Update oder BIOS Updater, um das ursprüngliche BIOS des Motherboards zu kopieren. 3.10.1...

  • Seite 108: Bios Über Das Internet Aktualisieren

    ASUS Update starten Nach der Installation von AI Suite II von der Motherboard Support-DVD, können Sie ASUS Update durch das Klicken auf Update (Aktualisierung) > ASUS Update in der Hauptmenüleiste des AI Suite II starten. Beenden Sie alle Windows -Anwendungen, bevor Sie das BIOS mit Hilfe dieses ®...

  • Seite 109: Bios Über Eine Bios-Datei Aktualisieren

    Die hier bereitgestellten Abbildungen sind nur als eine Referenz anzusehen. Die tatsächlichen BIOS-Informationen variieren mit Modellen. • Beziehen Sie sich auf das Software-Handbuch auf der Support-DVD oder besuchen Sie für detaillierte Software-Konfiguration die ASUS-Webseite unter www.asus.com. ASUS SABERTOOTH 990FX R2.0 3-39...

  • Seite 110: Asus Ez Flash 2

    3.10.2 ASUS EZ Flash 2 Mit ASUS EZ Flash 2 können Sie das BIOS mühelos aktualisieren, ohne eine Startdiskette oder ein auf dem Betriebssystem basierendes Programm verwenden zu müssen. Bevor Sie dieses Programm benutzen, besuchen Sie bitte die ASUS-Webseite unter www.asus.com, um die neueste BIOS-Datei für Ihr Motherboard herunterzuladen.

  • Seite 111: Asus Bios Updater

    3.10.3 ASUS BIOS Updater Der ASUS BIOS-Updater erlaubt Ihnen das BIOS in der DOS-Umgebung zu aktualisieren. Mit dem Programm können Sie auch eine Kopie der aktuellen BIOS-Datei erstellen, falls Sie diese bei BIOS-Fehlern oder Störungen beim Aktualisierungsprozess als Backup nutzen möchten.

  • Seite 112: Das System Im Dos-Modus Hochfahren

    Stecken Sie das USB-Flashlaufwerk zusammen mit der neusten BIOS-Datei und BIOS-Updater in einen USB-Anschluss. Starten Sie Ihren Computer. Wenn das ASUS-Logo erscheint, drücken Sie <F8>, um das Menü BIOS Boot Device Select (BIOS Startgerätauswahl) anzuzeigen. Legen Sie die Support-DVD in das optische Laufwerk und wählen Sie das optische Laufwerk als Boot-Gerät.
  • Seite 113 Sie die BIOS-Datei mit den Tasten <Bild auf/Bild ab/Pos 1/Ende>; anschließend drücken Sie die <Eingabetaste>. BIOS Updater prüft die gewählte BIOS-Datei und fordert Sie auf, das BIOS-Update zu bestätigen. Are you sure to update BIOS? ASUS SABERTOOTH 990FX R2.0 3-43...
  • Seite 114 Wählen Sie Ja und drücken die <Eingabetaste>. Wenn die BIOS-Aktualisierung abgeschlossen ist, drücken Sie <ESC>, um BIOS-Updater zu verlassen. Starten Sie ihren Computer wieder neu. Um Systemstartfehler zu vermeiden, sollten Sie während des BIOS-Update den Computer NICHT ausschalten oder die Reset-Taste drücken. •...

  • Seite 115: Kapitel 4: Software-Unterstützung

    Die mitgelieferte Support-DVD enthält die Treiber, Anwendungs-Software und Hilfsprogramme, die Sie installieren können, um alle Motherboard-Funktionen nutzen zu können. Der Inhalt der Support-DVD kann jederzeit und ohne Ankündigung geändert werden. Bitte besuchen Sie für Updates die ASUS-Webseite www.asus.com. 4.2.1 Ausführen der Support-DVD Legen Sie die Support-DVD in das optische Laufwerk.

  • Seite 116: Beziehen Der Software-Handbücher

    Reader vom Hilfsprogrammmenü, bevor Sie versuchen diese Dateien zu öffnen. ® Klicken Sie auf den Tab Manual. Klicken Sie in der Handbuchliste auf der linken Seite auf ASUS Motherboard Utility Guide. Der Ordner Manual von der Support-DVD wird geöffnet. Doppelklicken Sie auf den Ordner der von Ihnen gewählten Software.

  • Seite 117: Software Information

    Readme-Dateien, die bei der Software enthalten sind. 4.3.1 AI Suite II ASUS AI Suite II ist eine komplett integrierte Oberfläche, die mehrere ASUS-Anwendungen vereint und dem Benutzer erlaubt, diese Anwendungen gleichzeitig zu starten und laufen zu lassen. AI Suite II installieren So installieren Sie AI Suite II: Legen Sie die Support-DVD in das optische Laufwerk.

  • Seite 118: Asus Tuf Thermal Radar

    4.3.2 ASUS TUF Thermal Radar TUF Thermal Radar überwacht die Temperaturen der kritischen Komponenten des Motherboards in Echtzeit und steuert die Lüftergeschwindigkeiten automatisch, um hohe Stabilität des Systems zu gewährleistung und Überhitzungen zu vermeiden. Mehrere Sensoren für verschiedene Komponenten können sicherstellen, dass Benutzer jeden einzelnen Bereich individuell überwachen können.

  • Seite 119: Systemlüftereinstellungen Konfigurieren

    Lüfters und klicke Sie dann auf Einstellungen. Wählen Sie in der Liste Profilname ein Lüfterprofil aus und klicken Sie auf Anwenden. Klicken Sie auf das Symbol CPU oder CHA, um die anderen Systemlüfter zu konfigurieren. ASUS SABERTOOTH 990FX R2.0...

  • Seite 120: Konfigurieren Der Vom Benutzer Einstellbaren Lüftereinstellungen

    Konfigurieren der vom Benutzer einstellbaren Lüftereinstellungen Sie können die Lüftergeschwindigkeiten selbst einstellen, um den Anforderungen Ihrer unterschiedlichen Arbeits- und Umgebungsbedingungen gerecht zu werden. So stellen Sie die Lüftergeschwindigkeit ein: Wählen Sie in der Liste Profilname die Option Benutzer aus. Ziehen Sie die Steuerpunkte auf dem Lüfterdiagramm, um die Lüftergeschwindigkeit in Prozent einzustellen.

  • Seite 121: Gehäuselüfter-4-Einstellungen Konfigurieren

    Sie auf Rückgängig, wenn Sie die geänderten Lüftereinstellungen wieder aufheben möchten. Zur Auswahl der CHA_FAN4- Einstellung anklicken Stellen Sie bei der Benutzer- Einstellung die prozentuale Drehzahl mit dem Schieber ein Zum Speichern und Anwenden der Änderungen anklicken Zum Widerrufen der Änderungen anklicken ASUS SABERTOOTH 990FX R2.0...

  • Seite 122: Remote Go

    4.3.3 Remote GO! Verbinden Sie Ihren Computer mit einem Wireless-Netzwerk und verwenden Sie Remote GO!, um Mediendateien drahtlos zu DLNA-Geräten zu übertragen. Sie können Ihren Computer auch fernsteuern, indem Sie ein mobiles gerät benutzen und einfach Dateien zwischen Computer und mobilen Geräten austauschen. •...
  • Seite 123 Tippen Sie in Ihren mobilen Gerät und dann auf der Wi-Fi- GO!-Seite auf Enter. Tippen Sie auf den Computer, den Sie mit Ihren mobilen Gerät verbinden wollen. Tippen Sie auf den Computer, den Sie mit Ihren mobilen Gerät verbinden wollen. ASUS SABERTOOTH 990FX R2.0...
  • Seite 124 Wi-Fi GO!-Remote-Menü Die in der obern Abbildung angezeigte Benutzerschnittstelle von Wi-Fi GO! Remote ist nur als Referenz vorgesehen und kann sich je nach Art des Betriebssystems des mobilen Gerätes unterscheiden. Die folgende Tabelle zeigt die unterstützten Bildschirmauflösungen des mobilen Gerätes an: Bildschirmtyp Geringe Mittlere Auflösung...
  • Seite 125 7 unterstützt. ® • Lassen Sie den Windows Media Player geöffnet. Stellen Sie sicher, dass Ihr Mediendateiformat vom Windows Media Player und DLNA-Wiedergabegeräten unterstützt wird. Klicken Sie auf einen Tab, um die gewünschte Mediendateiart auszuwählen. ASUS SABERTOOTH 990FX R2.0 4-11...
  • Seite 126 Musik abspielen: Klicken Sie auf den Tab Musik. Markieren Sie Bibliothek, um Dateien anzuzeigen oder abzuspielen. Markieren Sie Wiedergabeliste und wählen Sie eine existierende Liste aus. Klicken Sie auf eine Musikdatei und ann auf So bearbeiten Sie die Bibliothek: Markieren Sie Bibliothek. Klicken Sie auf , um Musikdateien hinzuzufügen oder zu...
  • Seite 127 Wählen Sie den Profilnamen und klicken Sie auf Speichern. Um es als eine neue Wiedergabeliste hinzuzufügen, geben Sie Ihren Profilnamen ein und klicken Sie auf Speichern. Um die Wiedergabeliste zu löschen, wählen Sie das Profil und klicken dann auf ASUS SABERTOOTH 990FX R2.0 4-13...
  • Seite 128 Bilder anzeigen: Klicken Sie auf den Tab Foto. Markieren Sie Bibliothek, um die Bilder in Ihren lokalen Computer anzuzeigen. Markieren Sie Wiedergabeliste, um die in Ihren Profil gespeicherten Bilder anzuzeigen. Wenn Sie auf klicken wird eine Diashow angezeigt. So bearbeiten Sie die Bilderbibliothek: Markieren Sie Bibliothek.

  • Seite 129: Remote Desktop Verwenden

    Remote Desktop Mit Remote Desktop können Sie Ihren Computerbildschirm in Echtzeit auf Ihren mobilen Gerät anzeigen und den Computer darüber fernsteuern. Remote Desktop verwenden Klicken Sie auf dem Hauptbildschirm auf Remote Desktop. Klicken Sie auf Übernehmen. ASUS SABERTOOTH 990FX R2.0 4-15...
  • Seite 130 Wählen Sie einen geeigneten Codec Auto, Speed optimization oder Image optimization für Ihr mobiles Gerät aus. Klicken Sie auf Apply. Video-Codec Anwendungshilfe auswählen Zurück zum vorherigen Fenster Remote Desktop via Wi-Fi GO! Remote verwenden Ihr mobiles Gerät zeigt den Inhalt Ihres Destops an, wenn Remote Desktop aktiviert ist. Die Wi-Fi GO!-Schnittstelle in Ihren mobilen Gerät kann sich je nach Betriebssystem des Gerätes unterscheiden.

  • Seite 131: Dateiübertragung

    Dateiübertragung via Wi-Fi GO! Remote verwenden Tippen Sie auf Ihrem mobilen Gerät auf File Transfer. Tippen Sie auf Enable, um Dateien von Ihrem PC zu empfangen. Tippen Sie auf Enter, um Dateien zu Ihrem PC zu senden. ASUS SABERTOOTH 990FX R2.0 4-17...
  • Seite 132 Quellenort von Dateien auswählen Dateien zur Übertragung auswählen Alle Dateien Alle Dateien Ausgewählte auswählen abwählen Dateien senden Die Wi-Fi GO!-Schnittstelle in Ihren mobilen Gerät kann sich je nach Betriebssystem des Gerätes unterscheiden. Sichern Ihres Computers für Wi-Fi GO!-Remote-Funktionen In den Wi-Fi GO!-Einstellungen können Sie ein Kennwort für Ihren Computer einrichten. So richten Sie ein Kennwort ein: Klicken Sie im Hauptmenü...

  • Seite 133: Turbov Evo

    4.3.4 TurboV EVO ASUS TurboV EVO enthält TurboV – damit können Sie CPU-Frequenz und zugehörige Spannungen manuell einstellen; so können Sie das System ganz einfach übertakten und die Leistung steigern. Starten Sie TurboV EVO durch Tool (Extras) > TurboV EVO im Hauptmenü von AI Suite II.
  • Seite 134 Advanced Mode (Erweiterten Modus) verwenden Klicken Sie auf Advanced Mode, um erweiterte Spannungseinstellungen vorzunehmen. . Erweiterter Modus Spannungs-regler Zielwerte Alle Änderungen Aktuelle Werte verwerfen Standard- Alle Änderungen einstellungen sofort übernehmen laden Kapitel 4: Software-Unterstützung 4-20...
  • Seite 135 • CPU Ratio-Funktion in TurboV verwenden. Beziehen Sie sich auf Kaptiel 3 des Motherboard-Benutzerhandbuches für Details. • Die Regler für die CPU Ratio zeigen den Status der CPU-Kerne, welche sich je nach CPU-Modell unterscheiden können. ASUS SABERTOOTH 990FX R2.0 4-21...

  • Seite 136: Digi+ Power Control

    4.3.5 DIGI+ Power Control New DIGI+ PowerControl ermöglicht die Anpassung der VRM-Spannung und Frequenz- modulation, um die Zuverlässigkeit sowie Stabilität des Systems zu gewährleisten. Es bietet auch höchste Energieeffizienz und erzeugt weniger Wärmer für längere Lebensdauer der Komponenten und minimale Energieverluste. Starten Sie DIGI+ Power Control druck Klick auf Tool >...
  • Seite 137 • Entfernen Sie NICHT das Thermalmodul, da die thermischen Bedingungen überwacht werden müssen. Beziehen Sie sich auf das Software-Handbuch in der Support-DVD oder besuchen Sie die ASUS-Webseite www.asus.com für mehr Informationen zur Software-Konfiguration. ASUS SABERTOOTH 990FX R2.0 4-23...
  • Seite 138 DRAM Power Anwendungshilfe Alle Änderungen übernehmen Alle Änderungen verwerfen DRAM Current Capability Ein höherer Wert bewirkt einen breiteren Leistungsbereich und erweitert gleichzeitig den Übertaktungsfrequenzbereich. DRAM Voltage Frequency Hier können Sie für die Systemstabilität oder den Übertaktungsbereich die DRAM- Umschaltfrequenz einstellen. DRAM Power Phase Control Stellen Sie Manuell ein, um schnellere Antwortzeiten zu erhalten, damit die Systemleistung erhöht wird oder stellen Sie eine langsamere Phasen-Antwortzeit...

  • Seite 139: Sensor Recorder

    Sensor Recorder verwenden Klicken Sie auf die Tabs Voltage/ Temperature/ Fan Speed tabs und wählen Sie die Sensoren, die überwacht werden sollen. Im Diagramm erscheinen automatisch farbige Linien, um die Änderung des Systemstatus sofort anzuzeigen. ASUS SABERTOOTH 990FX R2.0 4-25...
  • Seite 140 History Record (Verlauf) verwenden Klicken Sie auf den Tab History Record und regeln Sie die Einstellungen links für Record Interval (Aufzeichnungsintevall) und Record Duration (Aufzeichnungsdauer) entsprechend Ihren Bedürfnissen. Klicken Sie auf Recording, um die Messungen und Aufnahme für jeden Sensor zu starten. Zum Stoppen der Aufnahme klicken Sie bitte erneut auf Recording.

  • Seite 141: Ai Charger

    ** Die aktuelle Aufladegeschwindigkeit kann sich je nach USB- Gerätkonfiguration unterscheiden. • Nach dem Aktivieren oder Deaktivieren des Ai Charger+ sollten Sie Ihre USB-Geräte vom System entfernen und wieder anschließen, damit die USB-Aufladefunktion einwandfrei funktioniert. ASUS SABERTOOTH 990FX R2.0 4-27...

  • Seite 142: Usb 3.0 Boost

    4.3.8 USB 3.0 Boost ASUS USB 3.0 Boost bietet Unterstützung des USB Attached SCSI-Protokolls (UASP) und steigert die Übertragungsgeschwindigkeit Ihrer USB 3.0-Geräte um bis zu 170%. . USB 3.0 Boost starten Starten Sie USB 3.0 Boost durch klicken auf Tool > USB 3.0 Boost im AI Suite II- Hauptmenü.

  • Seite 143: Usb Bios Flashback Wizard

    4.3.9 USB BIOS Flashback Wizard Mit diesen Hilfsprogramm können Sie die auf die neuste BIOS-Version überprüfen und diese auf einen USB-Datenträger speichern. Mit den Hardware-Funktionen von ASUS USB BIOS Flashback wird das System-BIOS bequem ohne Neustart aktualisiert. Derzeitige BIOS- Information Plan für BIOS-...
  • Seite 144 Wählen Sie in der Liste Speichern als den USB-Datenträger aus, auf dem Sie die BIOS-Datei speichern wollen und klicken Sie dann auf Download. Klicken Sie auf OK, nachdem der Klicken Sie auf Download abgeschlossen ist. Kapitel 4: Software-Unterstützung 4-30...

  • Seite 145: Network Icontrol

    4.3.10 Network iControl ASUS Network iControl ist ein übersichtliches Netzwerkeinrichtungs-Control-Center und bietet Ihnen die Funktionen EZ Start, Quick Connection und EZ Profile. Damit ist es einfacher als je zuvor, Ihre Netzwerkbandbreite zu verwalten und Sie können sich für Online-Aktivitäten bequem automatisch mit einen PPPoE-Netzwerk verbinden.
  • Seite 146 ON wählen, um Network iControl zu aktivieren Zeigt die Bandbreite des derzeitigen Netzwerkprogramms Einstellungen übernehmen Netzwerkprogramm als Profl auswählen höchste Priorität aktivieren Quick Connection verwenden PPPoE-�erbindungseinstellungen konfigurieren Bevor Sie die Network iControl-Funktion Quick Connection aktivieren, müssen Sie die PPPoE-Verbindungseinstellungen konfigurieren. So konfigurieren Sie die PPPoE-Einstellungen: und wählen Sie Open Network and Rechtsklicken Sie in der Taskleiste auf...
  • Seite 147 Sie müssen die PPPoE-Verbindungseinstellungen nur einmal konfigurieren. Sie müssen die PPPoE-Verbindungseinstellungen nur einmal konfigurieren. • Beziehen Sie die nötigen Informationen über Ihre PPPoE-Verbindung von Ihren Beziehen Sie die nötigen Informationen über Ihre PPPoE-Verbindung von Ihren Netzwerkanbieter. ASUS SABERTOOTH 990FX R2.0 4-33...

  • Seite 148: Quick Connection Konfigurieren

    Quick Connection konfigurieren So konfigurieren Sie die Auto-PPPoE-�erbindung: Klicken Sie auf den Tab Quick Connection. Markieren Sie die Option Automatically connect online anytime und wählen Sie dann den verbindungsnamen in der Liste Connection Name aus. Klicken Sie auf Apply, um die automatische PPPoE-Netzwerkverbindung zu aktivieren. Sie können auch die Funktion No Delay TCP aktivieren, um die netzwerkleistung zu verbessern.
  • Seite 149 Profileinstellungen speichern Netzwerkprofil oder umbenennen auswählen Programm auf Hohe/ Normale/ Informationen Niedrige über derzeitig Priorität setzen laufende Vorplanung Programme Ihrer Netzwerk- prioritäten, um Netzwerk-probleme zu vermeiden Programm auswählen und auf klicken, um Ihr Netzwerk-profil zu bearbeiten ASUS SABERTOOTH 990FX R2.0 4-35...

  • Seite 150: Asus Update

    4.3.11 ASUS Update Mit ASUS Update haben Sie ein Werkzeug für die Aktualisierung des BIOS Ihres Systems in der Windows -Umgebung. ® ASUS Update starten Starten Sie ASUS Update durch klicken auf Update> ASUS Update im AI Suite II- Hauptmenü.

  • Seite 151: Mylogo2

    4.3.12 MyLogo2 Mit ASUS MyLogo können Sie das Boot-Logo anpassen. Das Boot-Logo ist das Bild, welches während des Power-On Self-Tests (POST) erscheint. ASUS Update starten Starten Sie MyLogo durch klicken auf Update> MyLogo im AI Suite II-Hauptmenü. MyLogo verwenden Wählen Sie den Weg, wie Sie Ihr Boot-Logo aktualisieren wollen, klicken Sie dann auf Next und folgen Sie den Anweisungen.

  • Seite 152: Audio-Konfigurationen

    Führen Sie einen der folgenden Schritte aus: Klicken Sie auf Auto Tune, um die Bildgröße oder Bildauflösung anzupassen. • Klicken Sie auf Booting Preview, um eine Vorschau der Boot-Logos anzuzeigen. • Klicken Sie auf Next. Klicken Sie auf Flash, um das Boot-Logos zu aktualisieren. Klicken Sie auf Yes, um neu zu starten oder sehen Sie das neue Boot-Logo erst beim Klicken Sie auf nächsten Start Ihres Computers.

  • Seite 153: Realtek Hd Audio Manager Für Windows

    Informationen • Für detaillierte Software-Konfigurationen beziehen Sie sich bitte auf die Software- Handbücher auf der Support-DVD oder auf der ASUS-Webseite www.asus.comn. • Um eine Blu-Ray-Disk abzuspielen, vergewissern Sie sich, dass ein HDCP-konformer Monitor angeschlossen ist. ASUS SABERTOOTH 990FX R2.0...
  • Seite 154 Kapitel 4: Software-Unterstützung 4-40...

  • Seite 155: Kapitel 5: Raid-Unterstützung

    RAID 10 kombiniert data striping und data mirroring, ohne dass Paritäten (redundante Daten) errechnet und geschrieben werden müssen. Die RAID 10*-Konfiguration vereint alle Vorteile von RAID 0- und RAID 1-Konfigurationen. Für diese Konfiguration benötigen Sie vier neue Festplatten, oder eine bestehende und drei neue. ASUS SABERTOOTH 990FX R2.0...

  • Seite 156: Serial Ata-Festplatten Installieren

    5.1.2 Serial ATA-Festplatten installieren Serial ATA-Festplatten installieren Das Motherboard unterstützt Serial ATA-Festplatten. Für optimale Leistung sollten Sie identische Laufwerke des selben Modells und der gleichen Kapazität installieren, wenn Sie ein Disk-Array erstellen. So installieren Sie SATA-Festplatten für eine RAID-Konfiguration: Bauen Sie die SATA-Festplatten in die Laufwerksschächte ein. Schließen Sie die SATA-Signalkabel an.

  • Seite 157: Amd ® Option Rom-Programm

    Die RAID BIOS-Setup-Anzeigen in diesem Abschnitt sind nur als Referenz gedacht und können sich von denen auf Ihrem Bildschirm unterscheiden. Um eine RAID-Anordnung mit über vier Festplattenlaufwerken einzurichten, sollten die SATA-Anschlüsse 5/6 zu [RAID] gesetzt sein. ASUS SABERTOOTH 990FX R2.0...

  • Seite 158: Erstellen Einer Raid-Anordnung

    Erstellen einer RAID-Anordnung So erstellen Sie eine RAID-Anordnung. Drücken Sie im Hauptmenü <2>, um die Funktion LD �iew / LD Define zu öffnen. Drücken Sie auf <Strg> + <C> und das folgende Fenster erscheint. Option ROM Utility (c) 2009 Advanced Micro Devices, Inc. [ LD Define Menu ] LD No LD Name...

  • Seite 159: Eine Raid-Anordnung Löschen

    [Del/Alt+D] Delete LD Das Programm blendet die folgende Nachricht ein: Press Ctrl-Y to delte the data in the disk! or press any other key to abort... Drücken Sie <Strg> + <Y> um das RAID-Laufwerk zu löschen. ASUS SABERTOOTH 990FX R2.0...
  • Seite 160 RAID-Set Informationen anzeigen So rufen Sie RAID-Set Informationen ab: Drücken Sie im Hauptmenü <2>, um die Funktion LD �iew / LD Define zu öffnen. Wählen Sie ein RAID-Element und drücken Sie die <Eingabetaste>, um dessen Informationen anzuzeigen. Option ROM Utility (c) 2009 Advanced Micro Devices, Inc. [ View LD Defination Menu ] LD No LD Name...

  • Seite 161: Erstellen Einer Raid-Treiberdiskette

    Gehen Sie zum Menü Make Disk und klicken Sie auf Intel AHCI/RAID Driver Disk, um eine RAID-Treiberdiskette zu erstellen. Wählen Sie das USB-Diskettenlaufwerk als Ziellaufwerk aus. Folgen Sie den Bildschirmanweisungen, um die Installation abzuschließen. Aktivieren Sie den Schreibschutz der Diskette, um eine Computervirusinfektion zu vermeiden. ASUS SABERTOOTH 990FX R2.0...

  • Seite 162: Installieren Des Raid-Treibers Während Der Windows ® Installation

    5.2.3 Installieren des RAID-Treibers während der Windows Installieren des RAID-Treibers während der Windows OS- - ® Installation So installieren Sie die RAID-Treiber für Windows ® Während der Betriebssysteminstallation fordert das System Sie auf, die Taste <F6> zu drücken, um SCSI- oder RAID-Treiber von anderen Anbietern zu installieren. Drücken Sie <F6>...

  • Seite 163: Benutzen Eines Usb-Diskettenlaufwerks

    Vendor-ID und die Produkt-ID angezeigt. Durchsuchen Sie den Inhalt der RAID- Treiberdiskette, um die Datei txtsetup.oem zu finden Doppelklicken Sie auf diese Datei. Es erscheint ein Fenster, in dem Sie ein Programm zum Öffnen der OEM-Datei auswählen können. ASUS SABERTOOTH 990FX R2.0...
  • Seite 164 Wählen Sie Notepad (Editor), um die Wählen Sie Notepad (Editor), um die Datei zu öffnen. Suchen Sie in der Datei txtsetup.oem nach den Abschnitten Suchen Sie in der Datei [HardwareIds.SCSI.Napa_i386_ahci8086] und [HardwareIds.SCSI.Napa_amd64_ ahci]. Geben Sie unter diesen beiden Abschnitten folgende Zeile ein: Geben Sie unter diesen beiden Abschnitten folgende Zeile ein: : id = “USB\VID_xxxx&PID_xxxx”, “usbstor”...

  • Seite 165: Kapitel 6: Unterstützung Der Multi-Gpu-Technologie

    In Windows XP gehen Sie zu Systemsteuerung > Programme Hinzufügen/ Entfernen. In Windows 7 gehen Sie zu Systemsteuerung > Programme und Funktionen. Wählen Sie die existierenden Grafikkartentreiber aus. Wählen Sie in Windows XP Hinzufügen/Entfernen und in Windows 7 Deinstallieren. Schalten Sie Ihren Computer aus. ASUS SABERTOOTH 990FX R2.0...

  • Seite 166: Installieren Von Zwei Crossfirex™-Grafikkarten

    6.1.3 Installieren von zwei CrossFireX™-Grafikkarten Die folgenden Abbildungen sind nur für Ihre Referenz. Das Grafikkarten- und das Motherboard-Aussehen kann sich je nach Modell voneinander unterscheiden, die Installationsschritte sind aber die gleichen. Bereiten Sie zwei CrossFireX-fähige Grafikkarten vor. Stecken Sie die beiden Grafikkarten in die PCIEX16-Steckplätze.
  • Seite 167 Schließen Sie zwei zusätzliche Stromversorgungskabel vom Netzteil an jede der beiden Grafikkarten an. Schließen Sie VGA- oder DVI-Kabel an die Grafikkarte an. ASUS SABERTOOTH 990FX R2.0...

  • Seite 168: Installieren Der Gerätetreiber

    6.1.4 Installieren der Gerätetreiber Installieren der Gerätetreiber Beziehen Sie sich auf die dem Grafikkartenpaket beigefügten Anweisungen, um die Gerätetreiber zu installieren. Vergewissern Sie sich, dass der PCI Express-Grafikkartentreiber die AMD CrossFireX™- ® Technologie unterstützt. Laden Sie die neusten Treiber von der AMD-Webseite unter www.amd.com herunter.

  • Seite 169: Dual Crossfirex-Technologie Aktivieren

    Im Catalyst Control Center window klicken Sie auf Performance > AMD CrossFireX Wählen Sie Enable CrossFireX Wählen Sie eine GPU-Kombination von der Drop-down-Liste. Klicken Sie Apply, um die Einstellungen der GPU zu speichern und zu aktivieren. ASUS SABERTOOTH 990FX R2.0...

  • Seite 170: Nvidia ® Sli™-Technologie

    NVIDIA SLI™-Technologie -Technologie ® Das Motherboard unterstützt die NVIDIA SLI™ (Scalable Link Interface) -Technologie, die ® Installation mehrerer GPU (Multi-Graphics Processing Units) Grafikkarten erlaubt. Folgen Sie den Installationsanweisungen in diesen Abschnitt. 6.2.1 Anforderungen Anforderungen • Im SLI-Modus sollten Sie zwei identische SLI-fähige Grafikkarten verwenden, die NVIDIA -zertifiziert sind.
  • Seite 171 Beziehen Sie sich auf die Dokumentation Ihrer Grafikkarte, um die Gerätetreiber zu installieren. Vergewissern Sie sich, dass Ihr Grafikkartentreiber die NVIDIA SLI™-Technologie ® unterstützt. Laden Sie sich die neusten Treiber von der NVIDIA-Webseite unter www.nvidia.com herunter. ASUS SABERTOOTH 990FX R2.0...

  • Seite 172: Aktivieren Der Nvidia ® Sli™-Technologie

    6.2.4 Aktivieren der NVIDIA Aktivieren der NVIDIA SLI™-Technologie ® Nach der Installation der Grafikkarten und der Gerätetreiber aktivieren Sie die SLI-Funktion unter Windows 7 in NVIDIA Control Panel. ® ® Starten von NVIDIA Control Panel Sie können NVIDIA Control Panel durch eine der folgenden zwei Methoden starten. Rechtsklicken Sie auf eine leere Stelle des Windows -Bildschirms und wählen Sie ®...

  • Seite 173: Sli-Einstellungen Aktivieren

    Im Fenster NVIDIA Control Panel (NVIDIA- Systemsteuerung), wählen Sie Configure SLI, Surround, PhysX., In Quad-SLI enabled klicken Sie auf Maximize 3D Performance SLI, um die Anzeige zum Anschauen des gerenderten Inhalts zu setzen. Wenn fertig, Klicken Sie auf Apply (Übernehmen). ASUS SABERTOOTH 990FX R2.0...
  • Seite 174 Kapitel 6: Unterstützung der Multi-GPU-Technologie 6-10...

  • Seite 175: Anhang A

    The use of shielded cables for connection of the monitor to the graphics card is required to assure compliance with FCC regulations. Changes or modifications to this unit not expressly approved by the party responsible for compliance could void the user’s authority to operate this equipment. ASUS SABERTOOTH 990FX R2.0...

  • Seite 176: Canadian Department Of Communications Statement

    IC: Canadian Compliance Statement Complies with the Canadian ICES-003 Class B specifications. This device complies with RSS 210 of Industry Canada. This Class B device meets all the requirements of the Canadian interference-causing equipment regulations. This device complies with Industry Canada license exempt RSS standard(s). Operation is subject to the following two conditions: (1) this device may not cause interference, and (2) this device must accept any interference, including interference that may cause undesired operation of the device.

  • Seite 177: Asus Recycling/Takeback Services

    ASUS Recycling/Takeback Services ASUS recycling and takeback programs come from our commitment to the highest standards for protecting our environment. We believe in providing solutions for you to be able to responsibly recycle our products, batteries, other components as well as the packaging materials.

  • Seite 178: Asus Kontaktinformationen

    800 Corporate Way, Fremont, CA 94539, USA Telefon +1-812-282-3777 +1-510-608-4555 Webseite usa.asus.com Technische Unterstützung Telefon +1-812-282-2787 Support-Fax +1-812-284-0883 Online-Support support.asus.com ASUS COMPUTER GmbH (Deutschland und Österreich) Addresse Harkort Str. 21-23, D-40880 Ratingen, Deutschland +49-2102-959911 Webseite www.asus.de Online-Kontakt www.asus.de/sales Technische Unterstützung Telefon (Komponenten) +49-1805-010923* Support-Fax +49-2102-9599-11 Online-Support support.asus.com...
  • Seite 179 ASUS SABERTOOTH 990FX R2.0...
  • Seite 180 Anhang...

Inhaltsverzeichnis
