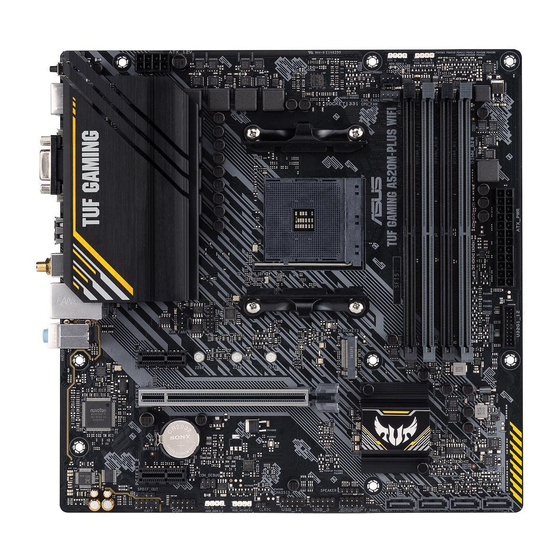

TUF GAMING
A520M-PLUS

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Asus TUF Gaming A520M-Plus

  • Seite 1 TUF GAMING A520M-PLUS...
  • Seite 2 (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt. ASUS BIETET DIESES HANDBUCH IN SEINER VORLIEGENDEN FORM AN, OHNE JEGLICHE GARANTIE, SEI SIE DIREKT ODER INDIREKT, EINSCHLIESSLICH, ABER NICHT BESCHRÄNKT AUF INDIREKTE GARANTIEN ODER BEDINGUNGEN BEZÜGLICH DER VERKÄUFLICHKEIT ODER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK.
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitsinformationen ......................iv Über dieses Handbuch .......................v Verpackungsinhalt ........................vi TUF GAMING A520M-PLUS Spezifikationsübersicht .............vi Kapitel 1 Produkteinführung Bevor Sie beginnen ....................1-1 Motherboard-Übersicht ................... 1-1 Central Processing Unit (CPU) .................. 1-7 Systemspeicher ......................1-8 Kapitel 2 BIOS- und RAID-Unterstützung Kennenlernen des BIOS .................... 2-1 BIOS-Setup-Programm .....................
  • Seite 4: Sicherheitsinformationen

    Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie das Netzkabel aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.
  • Seite 5: Über Dieses Handbuch

    Wo finden Sie weitere Informationen In den folgenden Quellen finden Sie weitere Informationen, sowie Produkt- und Software-Updates. ASUS Webseite Die ASUS Webseite enthält aktualisierte Informationen über ASUS Hardware- und Softwareprodukte. Beziehen sich auf die ASUS Kontaktdaten. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente, wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt wurden.
  • Seite 6: Verpackungsinhalt

    (Übertaktung)/4000 (Übertaktung)/3866 (Übertaktung)/3733 (Übertaktung)/3600 (Übertaktung)/3466 (Übertaktung)/3333 (Übertaktung)/3200/3000/2800/2666/2400/2133 MHz, ungepufferter Speicher* Speicher Dual-Kanal-Speicherarchitektur *Unterstützung für ECC-Speicher (ECC-Modus) hängt von der CPU ab. **Schauen Sie unter www.asus.com für die Liste qualifizierter Händler von Speichermodulen. 1 x D-Sub Grafik 1 x DVI-D 1 x HDMI 2.1 (4K @60Hz)
  • Seite 7 TUF GAMING A520M-PLUS Spezifikationsübersicht USB hinten (insgesamt 7 Anschlüsse) 1 x USB 3.2 (Gen2) Anschluss (1 x Typ-A) 4 x USB 3.2 (Gen1) Anschlüsse (4 x Typ-A) 2 x USB 2.0 Anschlüsse (2 x Typ-A) USB vorn (insgesamt 5 Anschlüsse) 1 x USB 3.2 (Gen1) Header unterstützt zusätzliche 2 USB 3.2 (Gen1) Anschlüsse...
  • Seite 8 WOL für PME, PXE Betriebssystem Windows 10 - 64 bit mATX Formfaktor Formfaktor 9.6 Zoll x 9,6 Zoll (24,4 cm x 24,4 cm) Spezifikationen können sich ohne vorherige Ankündigung ändern. Schauen Sie bitte auf der ASUS Webseite nach den neuesten Spezifikationen. viii...
  • Seite 9: Kapitel 1 Produkteinführung

    Super A520 PCIEX1_1 PCIEX1_2 SATA6G_4 SATA6G_3 SATA6G_2 SATA6G_1 PANEL COM_DEBUG USB12 USB3 CLRTC AAFP SPDIF_OUT Ziehen Sie das Netzkabel vor der Installation oder dem Entfernen des Motherboards. Andernfalls können Sie sich verletzen und die Motherboard-Komponenten beschädigen. ASUS TUF GAMING A520M-PLUS...
  • Seite 10: Ausstattungsinhalt

    1.2.1 Ausstattungsinhalt 1. CPU-Sockel Das Motherboard ist mit einem AMD Sockel AM4 für 3. Generation AMD Ryzen™ und 3. Generation AMD Ryzen™ mit Radeon™ Grafikkarte Prozessoren ausgestattet. Weitere Informationen finden Sie im Abschnitt Central Processing Unit (CPU). 2. DDR4 DIMM-Steckplätze Das Motherboard ist mit Dual Inline Memory Module (DIMM)-Steckplätzen für DDR4 (Double Data Rate 4)-Speichermodule ausgestattet.
  • Seite 11 Wenn die oben genannten Schritte nicht helfen, entfernen Sie die integrierte Batterie und schließen Sie den Jumper noch einmal kurz, um die CMOS RTC RAM-Daten zu löschen. Nach dem Löschen des CMOS, installieren Sie die Batterie. ASUS TUF GAMING A520M-PLUS...
  • Seite 12 12. COM-Anschluss-Header Dieser Header ist für einen seriellen Anschluss (COM). Verbinden Sie das Kabel des seriellen Anschlussmoduls mit diesem Header, installieren Sie dann das Modul in einer Steckplatzöffnung auf der Rückseite des Systemgehäuses. PIN 1 13. Frontblenden-Audio-Header Dieser Header ist für ein am Gehäuse befestigtes Frontblenden-Audio-E/A- Modul, das HD Audiostandard unterstützt.
  • Seite 13 Verbindungs- Geschwindig- keits-LED Status Beschreibung Status Beschreibung Nicht verbunden 10 Mb/s Verbindung Orange Verbunden Orange 100 Mb/s Verbindung Orange (blinkend) Datenaktivität Grün 1 Gb/s Verbindung Ethernet-Anschluss Orange (blinkend, Bereit, um aus dann dauerhaft) dem S5-Modus aufzuwachen ASUS TUF GAMING A520M-PLUS...
  • Seite 14 Line-In-Anschluss (hellblau). Dieser Anschluss verbindet mit Tonband-, CD- oder DVD-Playern und anderen Audiogeräten. Line-Out-Anschluss (hellgrün). Dieser Anschluss verbindet mit Kopfhörern oder Lautsprechern. In den 4-, 5.1- und 7.1-Kanal-Konfigurationen wird die Funktion dieses Anschlusses zum Frontlautsprecherausgang. USB 3.2 (Gen1) (bis zu 5 Gb/s) Anschlüsse. Diese 9-poligen Universal Serial Bus (USB)- Anschlüsse sind für USB 3.2 (Gen1)-Geräte.
  • Seite 15: Central Processing Unit (Cpu)

    Gewalt an beim Einstecken der CPU in den Sockel, um ein Verbiegen der Kontakte am Sockel und eine Beschädigung der CPU zu vermeiden! Installation der CPU Falls erforderlich, bringen Sie die Wärmeleitpaste auf dem CPU-Kühlkörper und der CPU an, bevor Sie den CPU-Kühlkörper und Lüfter montieren. ASUS TUF GAMING A520M-PLUS...
  • Seite 16: Systemspeicher

    Frequenz arbeiten als der Hersteller angegeben hat. • Die Speichermodule benötigen bei der Nutzung unter voller Speicherlast ein besseres Speicherkühlsystem, um die Systemstabilität zu gewährleisten. • Die neueste Liste qualifizierter Anbieter von Speichermodulen finden Sie unter www.asus.com. Empfohlene Speicherkonfigurationen DIMM_A1 DIMM_A2* DIMM_A2* DIMM_B1...
  • Seite 17: Installieren Eines Dimms

    Installieren eines DIMMs Entfernen eines DIMMs ASUS TUF GAMING A520M-PLUS...
  • Seite 18 1-10 Kapitel 1: Produkteinführung...
  • Seite 19: Kapitel 2 Bios- Und Raid-Unterstützung

    BIOS- und RAID-Unterstützung Kennenlernen des BIOS Das neue ASUS UEFI BIOS ist ein Unified Extensible Interface, das mit der UEFI-Architektur kompatibel ist und bietet eine benutzerfreundliche Oberfläche, die über das herkömmliche Tastatur-BIOS hinaus geht, um eine flexible und komfortable Mauseingabe zu ermöglichen.
  • Seite 20: Bios-Setup-Programm

    BIOS-Setup-Programm Verwenden Sie das BIOS-Setup, um das BIOS zu aktualisieren und die Parameter zu konfigurieren. Die BIOS-Oberfläche enthält Navigationstasten und eine kurze Bildschirmhilfe, um Sie durch die Benutzung des BIOS-Setup-Programms zu führen. BIOS-Ausführung beim Startup Um das BIOS-Setup beim Start aufzurufen, drücken Sie <Entf> oder <F2> während des Power-On-Self- Test (POST).
  • Seite 21: Asus Ez Flash 3

    ASUS EZ Flash 3 Mit ASUS EZ Flash 3 können Sie das BIOS mühelos aktualisieren, ohne ein auf dem Betriebssystem basierendes Programm verwenden zu müssen. Stellen Sie sicher, dass Sie die BIOS-Standardeinstellungen laden, um Systemkompatibilität und Stabilität zu gewährleisten. Wählen Sie hierzu Load Optimized Defaults (Optimierte Standardwerte laden) im Exit-Menü...
  • Seite 22: Asus Crashfree Bios 3

    ASUS CrashFree BIOS 3 ASUS CrashFree BIOS 3 ist ein Auto-Wiederherstellungs-Programm, das Ihnen erlaubt, die BIOS- Datei wiederherzustellen, falls sie versagt oder während der Aktualisierung beschädigt wurde. Sie können eine beschädigte BIOS-Datei über das USB-Flash-Laufwerk mit der aktuellen BIOS-Datei wiederherstellen.
  • Seite 23: Raid Konfigurationen

    Konfigurationen unterstützt. Weitere Informationen zur Konfiguration Ihrer RAID-Sets finden Sie im RAID-Konfigurationshandbuch unter https://www.asus.com/support oder durch Scannen des QR-Codes. RAID Definitionen RAID 0 (Data striping) veranlasst zwei identische Festplatten dazu, Daten in parallelen, versetzten Stapeln zu lesen und zu schreiben. Die zwei Festplatten machen dieselbe Arbeit wie eine einzige Festplatte, aber mit einer höheren Datentransferrate, nämlich doppelt so schnell wie eine...
  • Seite 24 Kapitel 2: BIOS- und RAID-Unterstützung...
  • Seite 25: Anhang

    Anhang Hinweise Informationen zur FCC-Konformität Verantwortliche Stelle: Asus Computer International Adresse: 48720 Kato Rd., Fremont, CA 94538, USA Telefon- / Fax-Nr.: (510)739-3777 / (510)608-4555 Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) das Gerät muss empfangene Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb...
  • Seite 26: Entsprechenserklärung Von Innovation, Science And Economic Development Canada (Ised)

    Entsprechenserklärung von Innovation, Science and Economic Development Canada (ISED) Dieses Gerät stimmt mit lizenzfreiem/lizenzfreien RSS-Standard(s) von Innovation, Science and Economic Development Canada überein. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) das Gerät muss empfangene Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.
  • Seite 27: Erklärung Zur Erfüllung Der Umweltschutzbestimmungen Für Das Produkt

    Materialien und 0,01% nach Gewicht in homogenen Materialien für Cadmium, abgesehen von den in Anhang II der Vorschrift aufgeführten Ausnahmen. Vietnam RoHS ASUS-Produkte, die am oder nach dem 23. September 2011 in Vietnam verkauft werden, erfüllen die Anforderungen des Vietnam Circular 30/2011/TT-BCT. Türkei RoHS AEEE Yönetmeliğine Uygundur...
  • Seite 28: Asus Recycling/Rücknahmeservices

    ASUS Recycling/Rücknahmeservices Das ASUS-Wiederverwertungs- und Rücknahmeprogramm basiert auf den Bestrebungen, die höchsten Standards zum Schutz der Umwelt anzuwenden. Wir glauben, dass die Bereitstellung einer Lösung für unsere Kunden die Möglichkeit schafft, unsere Produkte, Batterien, andere Komponenten und ebenfalls das Verpackungsmaterial verantwortungsbewußt der Wiederverwertung zuzuführen.
  • Seite 29 La déclaration de conformité de l’UE peut être Europene se găseşte la: www.asus.com/support téléchargée à partir du site Internet suivant : www.asus.com/support Srpski ASUSTeK Computer Inc. ovim izjavljuje da je ovaj uređaj u Deutsch ASUSTeK Computer Inc. erklärt hiermit, dass dieses Gerät...
  • Seite 30: Asus Kontaktinformation

    48720 Kato Rd., Fremont, CA 94538, USA Telefon +1-510-739-3777 +1-510-608-4555 Webseite https://www.asus.com/us/ Technischer Support Support-Fax +1-812-284-0883 Telefon +1-812-282-2787 Online-Support https://qr.asus.com/techserv ASUS COMPUTER GmbH (Deutschland und Österreich) Adresse Harkortstraße 21-23, 40880 Ratingen, Deutschland Webseite https://www.asus.com/de Online-Kontakt https://www.asus.com/support/Product/ContactUs/Services/ questionform/?lang=de-de Technischer Support Telefon (DE) +49-2102-5789557 Telefon (AT) +43-1360-2775461 Online-Support https://www.asus.com/de/support...
