Inhaltszusammenfassung für Asus TUF B450M-PLUS GAMING

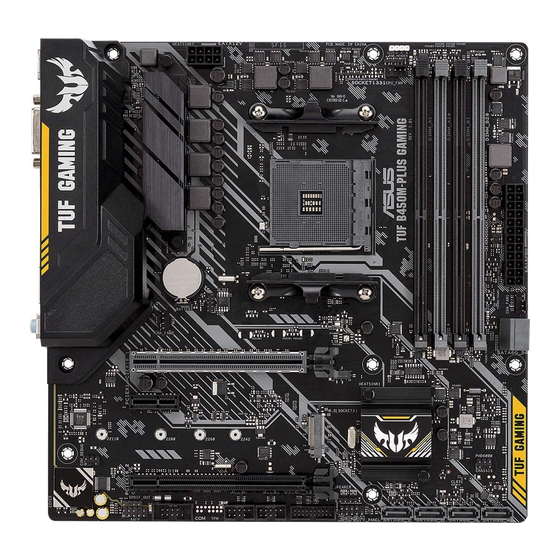

- Seite 1 TUF B450M-PLUS GAMING...
- Seite 2 Form reproduziert, übertragen, transkribiert, in Wiederaufrufsystemen gespeichert oder in jegliche Sprache übersetzt werden, abgesehen von vom Käufer als Sicherungskopie angelegter Dokumentation. Die Produktgarantie erlischt, wenn (1) das Produkt ohne schriftliche Genehmigung von ASUS repariert, modifiziert oder geändert wird und wenn (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitsinformationen ................iv Über dieses Handbuch ................iv Verpackungsinhalt ..................vi TUF B450M-PLUS GAMING Spezifikationsübersicht ......vi Kapitel 1: Produkteinführung Bevor Sie beginnen .................. 1-1 Motherboard-Übersicht ................1-1 Central Processing Unit (CPU) ..............1-8 Systemspeicher ..................1-10 Kapitel 2: BIOS-Infos BIOS-Setup-Programm ................ -
Seite 4: Sicherheitsinformationen
Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie das Netzkabel aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden. -
Seite 5: Wo Finden Sie Weitere Informationen
In den folgenden Quellen finden Sie weitere Informationen, sowie Produkt- und Software- Updates. ASUS Webseite Die ASUS Webseite enthält aktualisierte Informationen über ASUS Hardware- und Softwareprodukte. Beziehen sich auf die ASUS Kontaktdaten. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente, wie z.B. -
Seite 6: Verpackungsinhalt
Speicher Dual-Channel-Speicherarchitektur * Unterstützung für ECC-Speicher (ECC-Modus) hängt von der CPU ab. ** Schauen Sie auf www.asus.com für die neuesten Speicher QVL (Qualified Vendors List (Liste qualifizierter Anbieter)). AMD Ryzen™ 2. Generation / Ryzen™ 1. Generation Prozessoren - 1 x PCI Express 3.0/2.0 x16-Steckplatz (Maximum bei x16 Modus) AMD Ryzen™... - Seite 7 Mittelboard) Zuverlässige Stabilität ASUS TUF PROTECTION - ASUS SafeSlot - Schützen Sie Ihre Grafikkarte - ASUS LANGuard - schützt das LAN vor Überspannung, Blitzschlägen und Entladungen statischer Elektrizität! - ASUS-Überspannungsschutz: Weltklasse entworfener Schutz des Netzspannungskreises - ASUS Edelstahl-Rückseite E/A : 3x höhere Korrosionsbeständigkeit für eine längere Lebensdauer!
- Seite 8 1 x Lautsprecheranschluss 1 x System Panel Anschluss 128 Mb Flash ROM, UEFI AMI BIOS, PnP, SM BIOS 3.1, ACPI 6.1, Mehrsprachiges BIOS, ASUS EZ Flash 3, CrashFree BIOS 3, F3 My Favorites, BIOS letztes Änderungsprotokoll, F12 PrintScreen Funktion, ASUS Benutzerprofil,...
-
Seite 9: Kapitel 1: Produkteinführung
Seite in Richtung des Gehäuses LAN_U31G1_34 128Mb BIOS AUDIO Realtek ® CHA_FAN2 8111H PCIEX16_1 PCIEX1 Super ® 22110 2280 2260 2242 B450 PCIEX16_2 CLRTC SPEAKER SATA6G_1 SATA6G_2 SATA6G_3 SATA6G_4 USB34 USB56 U31G1_12 AAFP F_PANEL Scannen Sie den QR-Code, um detaillierte Definitionen der Pins zu erhalten. ASUS TUF B450M-PLUS GAMING... - Seite 10 24-polige und 8-polige Stromstecker. • Vergessen Sie NICHT, den 8-poligen EATX +12V Stromstecker anzuschließen. Ansonsten wird das System nicht booten. • Wir empfehlen Ihnen, ein Netzteil mit höherer Ausgangsleistung zu verwenden, wenn Sie ein System mit vielen stromverbrauchenden Geräten verwenden oder wenn Sie weitere Geräte installieren. Das System wird möglicherweise instabil oder kann nicht booten, wenn die Stromversorgung nicht ausreicht. • Wenn Sie sich über die Mindeststromanforderungen für Ihr System nicht sicher sind, bedienen Sie sich des Wattzahlrechners für die empfohlene Stromzufuhr unter http://support.asus.com.cn/PowerSupply.aspx?SLanguage=en. AMD AM4 CPU Sockel Das Motherboard ist mit einem AMD AM4 Sockel für AMD Ryzen™ 2. Generation / Ryzen™ mit Radeon™ Vega Grafikkarte / Ryzen™ 1. Generation Prozessoren ausgestattet. Weitere Informationen finden Sie im Abschnitt Central Processing Unit (CPU). Aura RGB Leisten-Header (4-poliger RGB_HEADER) Dieser Header ist für die RGB LED-Leisten vorgesehen. RGB_HEADER Der RGB-Header unterstützt mehrfarbige PIN 1 +12V G R B 5050 RGB LED-Leisten (12 V/G/R/B) mit einer maximalen Leistung von 3 A (12 V) und einer Länge bis 3 m.
- Seite 11 Diese Anschlüsse verbinden Serial ATA 6.0 Gb/s Festplattenlaufwerke über Serial ATA 6.0 Gb/s Signalkabel. RTC-RAM-Löschen (2-polig CLRTC) CLRTC Dieser Header ermöglicht Ihnen das Löschen der CMOS RTC RAM Daten der Systemeinstellungsinformationen, wie Datum, Zeit und Systemkennwörter. Um den RTC RAM zu löschen: PIN 1 Schalten Sie den Computer aus und trennen ihn vom Stromnetz. Verwenden Sie einen Metallgegenstand, wie einem Schraubendreher, um die beiden Pins kurz zu schließen. Verbinden Sie das Netzkabel und schalten den Computer ein. Halten Sie die <Entf> Taste während des Bootvorgangs gedrückt und rufen Sie das BIOS auf, um die Daten neu einzugeben. Wenn die oben genannten Schritte nicht helfen, entfernen Sie die integrierte Batterie und schließen Sie den Jumper noch einmal kurz, um die CMOS RTC RAM-Daten zu löschen. Nach dem Löschen des CMOS, installieren Sie die Batterie. ASUS TUF B450M-PLUS GAMING...
- Seite 12 System Panel Anschluss (10-1 polig F_PANEL) Dieser Anschluss unterstützt mehrere am Gehäuse befestigte Funktionen. Lautsprecheranschluss (4-polig, Lautsprecher) Dieser 4-polige Anschluss ist für den am Gehäuse befestigten Systemlautsprecher. Der Lautsprecher ermöglicht Ihnen, Systemsignale und Warntöne zu hören. USB 3.1 (Gen1) (bis zu 5 Gb/s) Anschluss (20-1-polig U31G1_12) Verbinden Sie ein USB 3.1 (Gen1) Modul mit diesem Anschluss, um zusätzliche USB 3.1 (Gen1) Front- oder Rückseitenanschlüsse zu erhalten. Dieser Anschluss entspricht den USB 3.1 (Gen1) Spezifikationen und erreicht schnellere Datenübertragungsgeschwindigkeiten bis zu 5 Gb/s, schnellere Ladezeiten für aufladbare USB-Geräte, optimierte Energieeffizienz und Abwärtskompatibilität mit USB 2.0. USB 2.0 Anschlüsse (10-1 Pin USB34, USB56) Diese Stecker sind für USB 2.0 Anschlüsse. Verbinden Sie das USB- Modulkabel mit einem dieser Anschlüsse, und installieren Sie das Modul in einer Steckplatzaussparung an der Rückseite des Systemgehäuses. Diese USB-Anschlüsse erfüllen die USB 2.0 Spezifikationen und unterstützen Übertragungsgeschwindigkeiten bis zu 480 Mb/s. Serieller Anschluss (10-1-polig COM) Dieser Anschluss ist für einen seriellen Anschluss (COM). Verbinden Sie das serielle Anschluss-Modul-...
-
Seite 13: Amd Ryzen™ Mit Radeon™ Vega Grafikkarte Prozessoren
AMD Ryzen™ mit Radeon™ Vega Grafikkarte Prozessoren PCIe-Betriebsmodus VGA Konfiguration PCIe 3.0 x16_1 PCIe 2.0 x16_2 Einzel VGA / PCIe Karte Dual VGA/PCIe Karte • Verwenden Sie im Einzel-VGA-Kartenmodus für eine PCI Express x16 Grafikkarte den PCIe 3.0/2.0 x16_1 Steckplatz (grau), um eine bessere Leistung zu erhalten. • Wir empfehlen, dass Sie eine ausreichende Stromversorgung zur Verfügung stellen, wenn Sie den CrossFireX™ Modus verwenden. • Wenn Sie mehrere Grafikkarten benutzen, verbinden Sie für eine bessere Umgebungstemperatur einen Gehäuselüfter mit dem Gehäuselüfteranschluss (CHA_ FAN1/2). PCI Express 2.0 x1 Steckplatz Dieses Motherboard besitzt einen PCI Express 2.0 x1 Steckplatz, der PCI Express 2.0 x1 Netzwerkkarten, SCSI-Karten und andere Karten unterstützt, die den PCI Express-Spezifikationen entsprechen. ASUS TUF B450M-PLUS GAMING... - Seite 14 Rücktafelanschlüsse PS/2 Tastatur/Maus-Kombianschluss. Dieser Anschluss ist für eine PS/2 Tastatur/Maus. DVI-D Anschluss. Dieser Anschluss ist für alle DVI-D-kompatible Geräte. DVI-D kann nicht konvertiert werden, um RGB-Signale für CRT-Monitore auszugeben und ist nicht kompatibel mit DVI-I. USB 3.1 (Gen2) (bis zu 10 Gb/s) Anschluss (grünblau, Typ A). Dieser 9-polige Universal Serial Bus 3.1 (USB 3.1)-Anschluss ist für USB 3.1 (Gen2)-Geräte vorgesehen. • USB 3.1 (Gen1)/(Gen2)-Geräte können nur als Datenspeicher verwendet werden. • Aufgrund des Designs der AMD AM4 Chipsatz-Serie werden alle an den USB 2.0- und USB 3.1 (Gen1)/(Gen2)-Ports angeschlossenen USB-Geräte vom xHCI-Controller gesteuert. • Wir empfehlen Ihnen dringend, für eine schnellere Datenübertragung und bessere Leistung alle USB 3.1 (Gen2)-Geräte mit den USB 3.1 (Gen2)-Anschlüssen zu verbinden. LAN (RJ-45) Anschluss. Dieser Anschluss erlaubt eine Gigabit-Verbindung zu einem Local Area Network (LAN) mittels eines Netzwerk-Hubs. Siehe unten stehende Tabelle für die LAN-Anschluss LED-Anzeigen. LAN-Anschluss LED-Anzeige Aktivitäts-/Verbindungs-LED Speed LED Aktivitäts-/ Verbindungs- Speed LED Status...
- Seite 15 Frontlautsprecher Rosa (Rückseite) Mic In Mic In Bass/Mitte Bass/Mitte Hellgrün (Frontseite) Seitenlautsprecher USB 3.1 (Gen1) (bis zu 5 Gb/s) Anschlüsse. Diese 9-poligen Universal Serial Bus (USB)-Anschlüsse sind für USB 3.1 (Gen1)-Geräte. • USB 3.1 (Gen1)-Geräte können nur als Datenspeicher verwendet werden. • Aufgrund des Designs der AMD AM4 Chipsatz-Serie werden alle an den USB 2.0- und USB 3.1 (Gen1)-Ports angeschlossenen USB-Geräte vom xHCI-Controller gesteuert. USB 3.1 (Gen1) Typ-C-Anschluss. Dieser Universal Serial Bus (USB) Typ-C- Anschluss ist für USB 3.1 (Gen1) Mobil- oder Peripheriegeräte vorgesehen. HDMI-Anschluss. Dieser Anschluss ist für einen High-Definition Multimedia Interface (HDMI)-Stecker und ist HDCP-konform für die Wiedergabe von HD DVD, Blu-Ray und anderen geschützten Inhalten. USB 2.0-Anschlüsse. Diese 4-poligen Universal Serial Bus (USB)-Anschlüsse sind für USB 2.0/1.1 Geräte. ASUS TUF B450M-PLUS GAMING...
-
Seite 16: Central Processing Unit (Cpu)
Central Processing Unit (CPU) Das Motherboard ist mit einem AMD AM4 Sockel für AMD Ryzen™ 2. Generation / Ryzen™ mit Radeon™ Vega Grafikkarte / Ryzen™ 1. Generation Prozessoren ausgestattet. Ziehen Sie alle Netzkabel, bevor Sie die CPU installieren. Der AM4 Sockel hat andere Pinbelegungen als die FM2+/FM2 Sockel. Stellen Sie sicher, dass Sie eine CPU verwenden, die für den AM4 Sockel ausgelegt ist. Die CPU passt nur in einer Richtung hinein. Wenden Sie KEINE Gewalt an, um die CPU in den Sockel einzustecken, um ein Verbiegen der Kontakte und eine Beschädigung der CPU zu vermeiden! Installation der CPU Falls erforderlich, bringen Sie die Wärmeleitpaste auf dem CPU-Kühlkörper und der CPU an, bevor Sie den CPU-Kühlkörper und Lüfter montieren. Kapitel 1: Produkteinführung... -
Seite 17: Installieren Von Cpu-Kühlkörper Und Lüfter
Installieren von CPU-Kühlkörper und Lüfter Typ 1 Typ 2 Entfernen Sie nur die Schrauben und das Feststellbauteil. Entfernen Sie nicht die Platte auf der Unterseite. ASUS TUF B450M-PLUS GAMING... -
Seite 18: Systemspeicher
Sockel DIMM_A1 DIMM_A2* Kanal A DIMM_A1 & DIMM_A2* DIMM_B1 Kanal B DIMM_B1 & DIMM_B2* DIMM_B2* • Sie können verschiedene Speichergrößen in Kanal A und B installieren. Das System plant die Gesamtgröße des kleineren Kanals für die Dual-Channel-Konfiguration. Der überschüssige Speicher des größeren Kanals wird dann für den Single-Channel- Betrieb eingeplant. • Installieren Sie immer DIMMs mit der selben CAS-Latenz. Für eine optimale Kompatibilität empfehlen wir Ihnen, Arbeitsspeichermodule der gleichen Version oder Datumscode (D/C), von dem selben Anbieter, zu installieren. Fragen Sie Ihren Händler, um die richtigen Speichermodule zu erhalten. • Die Speichermodule benötigen, bei der Nutzung unter voller Systemlast (4 DIMMs), ein besseres Kühlsystem, um die Systemstabilität zu gewährleisten. • Schauen Sie auf www.asus.com für die neuesten Speicher QVL (Qualified Vendors List (Liste qualifizierter Anbieter)) Empfohlene Speicherkonfigurationen DIMM_A1 DIMM_A2* DIMM_A2* DIMM_A2* DIMM_B1 DIMM_B2* DIMM_B2* 1-10 Kapitel 1: Produkteinführung... -
Seite 19: Installieren Eines Dimms
Installieren eines DIMMs Entfernen eines DIMMs ASUS TUF B450M-PLUS GAMING 1-11... -
Seite 20: Kapitel 2: Bios-Infos
Drücken Sie gleichzeitig <Strg> + <Alt> + <Entf>. Drücken Sie die Reset-Taste auf dem Gehäuse. Drücken Sie die Ein-/Austaste zum Ausschalten des Systems und schalten Sie es dann erneut ein. Tun Sie dies nur, wenn Ihnen der Start des BIOS mit den ersten zwei Optionen nicht gelungen ist. Reset mit der An/Austaste, Reset-Taste oder <Strg> + <Alt> + <Entf> aus einem laufenden Betriebssystem zu erzwingen, kann Schäden an Daten oder am System verursachen. Wir empfehlen Ihnen, das System immer ordnungsgemäß aus dem Betriebssystem herunterfahren. • Die in diesem Abschnitt angezeigten BIOS-Setup-Bildschirme dienen nur als Referenz und können u.U. von dem, was Sie auf dem Bildschirm sehen, abweichen. • Besuchen Sie die ASUS-Webseite www.asus.com, um die neueste BIOS-Datei für dieses Motherboard herunterzuladen. • Laden Sie bitte die Standardeinstellungen, wenn das System nach Änderung der BIOS-Einstellungen instabil geworden ist. Wählen Sie hierzu Load Optimized Defaults (Optimierte Standardwerte laden) im Exit-Menü oder drücken Sie <F5>. • Wenn der Systemstart fehlschlägt, nachdem Sie eine BIOS-Einstellung geändert haben, versuchen Sie das CMOS zu löschen und das Motherboard auf seine Standardwerte zurückzusetzen. Im Abschnitt Motherboard overview (Motherboard- Übersicht) finden Sie weitere Informationen zum Löschen des RTC RAM. BIOS Menü Das BIOS-Setup-Programm kann in zwei Modi ausgeführt werden: EZ Mode und Advanced Mode (Erweiterter Modus). Drücken Sie <F7>, um zwischen den Modi zu wechseln. ASUS TUF B450M-PLUS GAMING... -
Seite 21: Ez Modus
EZ Modus Standardmäßig wird beim Aufrufen des BIOS-Setup-Programms das EZ-Modus-Fenster geladen. EZ Mode bietet Ihnen einen Überblick über die Grundsysteminfos und ermöglicht die Auswahl der Sprache, Systembetriebsmodus und Bootpriorität der Geräte. Um zum erweiterten Modus zu gelangen, klicken Sie auf Advanced Mode(F7), oder drücken Sie <F7>. Das Standardfenster beim Aufrufen des BIOS-Setup-Programms kann geändert werden. Für Details beziehen Sie sich auf das Element Setup-Modus im Boot-Menü. Zeigt CPU-/Motherboard-Temperatur, Zeigt die Systemeigenschaften des CPU-Spannungsausgabe, CPU-/ ausgewählten Modus an. Klicken Gehäuselüftergeschwindigkeit und SATA Sie zum Wechseln der EZ System- Informationen Einstellungsmodi auf <Enter> Suche erfolgt über den Namen des BIOS-Elements; geben Sie Anzeigesprache des BIOS- Schaltet die RGB LED- den Elementnamen ein, um die... -
Seite 22: Erweiterter Modus
Auswahlmöglichkeiten in den BIOS-Einstellungen. Ein Beispiel für den Advanced Mode wird in der nachfolgenden Abbildung dargestellt. Für genaue Konfigurationsmöglichkeiten beziehen Sie sich auf die folgenden Abschnitte. Zum Aufrufen des EZ Modus klicken Sie EzMode(F7) oder drücken Sie <F7>. Q-Fan Control Aura Ein/Aus Menüleiste MyFavorite Suchen Bildlaufleiste Sprache Zuletzt geänderte Allgemeine Hilfe Hot Keys Einstellungen Untermenüpunkt Durchsucht häufig Konfigurationsfelder Geht zurück zu gestellte Fragen EZ Mode Menüelemente Popup-Fenster Zeigt Hardware-Überwachungsdaten an ASUS TUF B450M-PLUS GAMING... -
Seite 23: Exit-Menü
In Häufig gestellte Fragen suchen Bewegen Sie Ihre Maus zur Anzeige eines QR-Codes über diese Schaltfläche. Rufen Sie die Webseite mit häufig gestellten Fragen zum ASUS-BIOS auf, indem Sie diesen QR-Code mit Ihrem Mobilgerät scannen. Alternativ können Sie den folgenden QR-Code scannen:. Exit-Menü Die Elemente im Exit-Menü gestatten Ihnen, die optimalen Standardwerte für die BIOS- Elemente zu laden, sowie Ihre Einstellungsänderungen zu speichern oder zu verwerfen. Laden Sie die optimierten Standardwerte Diese Option belegt jeden einzelnen Parameter in den Setup-Menüs mit den Standardwerten. Bei Wahl dieser Option oder Drücken der Taste <F5> erscheint ein Bestätigungsfenster. Wählen Sie OK, um die Standardwerte zu laden. Änderungen speichern & zurücksetzen Sobald Sie mit dem Auswählen fertig sind, wählen Sie diese Option aus dem Exit-Menü, damit die ausgewählten Werte gespeichert werden. Bei Wahl dieser Option oder Drücken der Taste <F10> erscheint ein Bestätigungsfenster. Wählen Sie OK, um Änderungen zu speichern und das Setup zu beenden. Änderungen verwerfen & Beenden Diese Option lässt Sie das Setupprogramm beenden, ohne die Änderungen zu speichern. Bei Wahl dieser Option oder Drücken der Taste <Esc> erscheint ein Bestätigungsfenster. Wählen Sie OK, um die Änderungen zu verwerfen und das Setup zu beenden. EFI Shell von USB-Laufwerken starten Mit dieser Option können Sie versuchen, die EFI Shell-Anwendung (shellx64.efi) von einem der verfügbaren USB Geräte zu laden. -
Seite 24: Anhang
: (1) l’appareil ne doit pas produire de brouillage, et (2) l’utilisateur de l’appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d’en compromettre le fonctionnement. CAN ICES-3(B)/NMB-3(B) ASUS TUF B450M-PLUS GAMING... -
Seite 25: Vcci: Japan Entsprechenserklärung
Mülltonne zeigt an, dass Batterien nicht im normalen Hausmüll entsorgt werden dürfen. ASUS Recycling/Rücknahmeservices Das ASUS-Wiederverwertungs- und Rücknahmeprogramm basiert auf den Bestrebungen, die höchsten Standards zum Schutz der Umwelt anzuwenden. Wir glauben, dass die Bereitstellung einer Lösung für unsere Kunden die Möglichkeit schafft, unsere Produkte, Batterien, andere Komponenten und ebenfalls das Verpackungsmaterial verantwortungsbewußt der Wiederverwertung zuzuführen. - Seite 26 La déclaration de conformité de l'UE peut Norsk ASUSTeK Computer Inc. erklærer herved at denne enheten er i être téléchargée à partir du site Internet suivant : www.asus.com/ samsvar med hovedsaklige krav og andre relevante forskrifter i relaterte supportDeutsch ASUSTeK Computer Inc.
-
Seite 27: Asus Kontaktinformation
48720 Kato Rd., Fremont, CA 94538, USA Telefon +1-510-739-3777 +1-510-608-4555 Webseite http://www.asus.com/us/ Technischer Support Support-Fax +1-812-284-0883 Telefon +1-812-282-2787 Online-Support http://support.asus.com ASUS COMPUTER GmbH (Deutschland und Österreich) Adresse Harkort Str. 21-23, 40880 Ratingen, Deutschland +49-2102-959931 Webseite http://www.asus.com/de Online-Kontakt http://eu-rma.asus.com/sales Technischer Support Telefon +49-2102-5789555 Support Fax +49-2102-959911 Online-Support http://support.asus.com... -
Seite 28: Fcc Compliance Information
This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. Ver. 180125 ASUS TUF B450M-PLUS GAMING...
