ANSCHLUSS DES PROJEKTORS

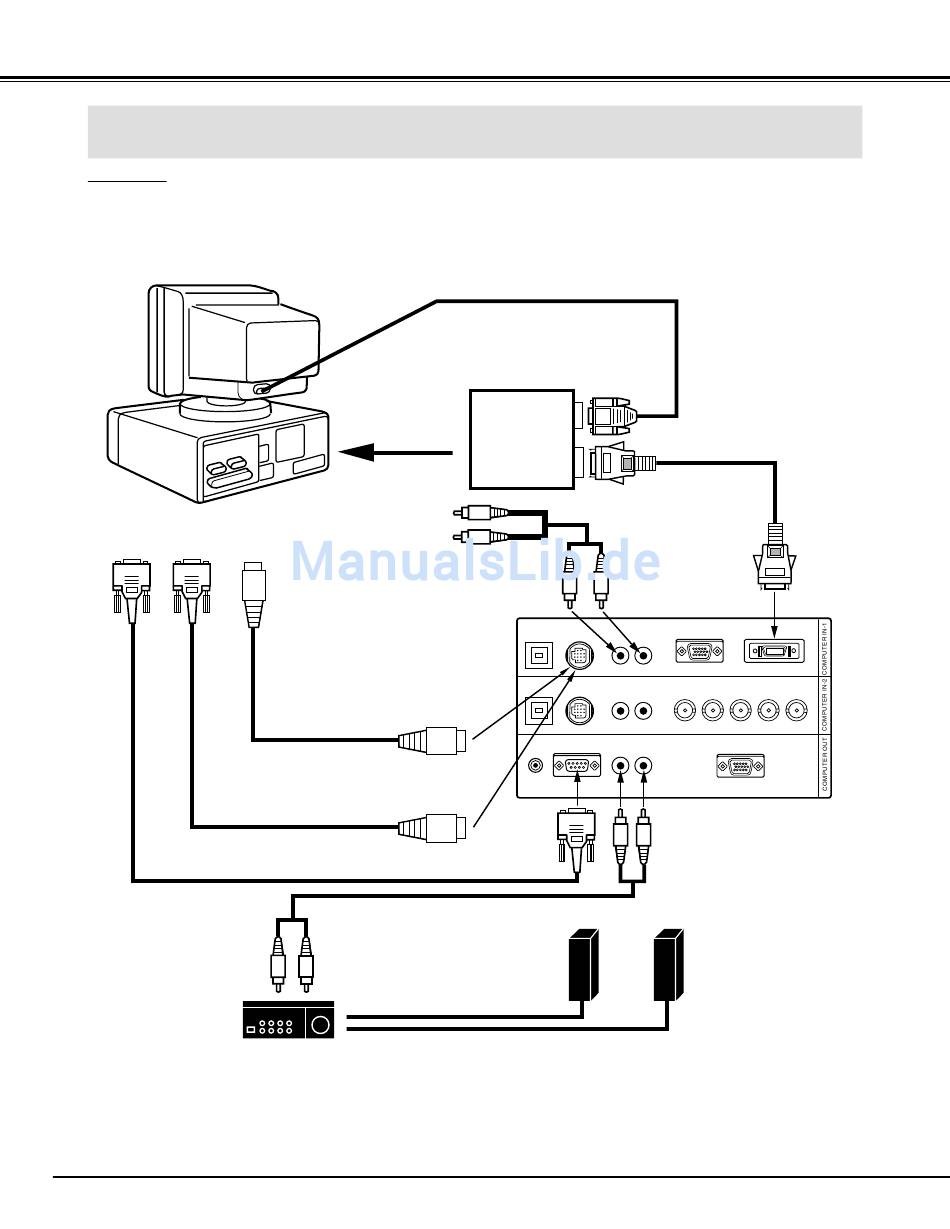

Anschluß eines IBM-kompatiblen Desktop-Computers
HINWEIS:
Vor dem Anschließen eines Digitaleingangs muß die graphische Acceleratorkarte (mit Projektor
mitgeliefert) in einem PCI-Bus des Computers eingebaut werden und der Computer wie in den, der
Acceleratorkarte beiliegenden Anweisungen beschrieben, eingestellt werden.
Computer
serieller Eingang
Mauskabel für
seriellen Anschluß
(mitgeliefert)
serielles Kabel
(nicht mitgeliefert)
Audioeingang
HINWEIS: Für den Anschluß müssen die Netzstecker des Projektors und der Peripheriegeräte aus der
Netzsteckdose gezogen werden. Schalten Sie zuerst den Projektor und die Peripheriegeräte ein,
bevor Sie den Computer einschalten.
16
(Anschluß eines Digitaleingangs)
graphische
Acceleratorkarte
in einem PCI-
Kartensteckplatz
installieren
Computeraudioausgang
PS/2-
Eingang
Computeraudioeingang 1
Mauskabel für
PS/2-Anschluß
(mitgeliefert)
Steueranschlußausgang 1
Audiokabel
(nicht mitgeliefert)
Lautsprecherausgang
L
R
L
R
Verstärker
Monitorkabel
(nicht mitgeliefert)
Analogausgang
Digitalausgang
R
Audiokabel
(nicht mitgeliefert)
L
R
L
USB 1
CONTROL PORT 1
USB 2
CONTROL PORT 2
R/C JACK
SERIAL PORT
serieller
Ausgangsanschluß
Lautsprecher (L)
digitales
Bildschirmkabel
(mitgeliefert)
Computereingang 1
(digital)
AUDIO 1
ANALOG
DIGITAL
R
L
(MONO)
AUDIO 2
R
G
B
H
V
R
L
(MONO)
AUDIO OUT
ANALOG RGB
R
L
Computeraudioausgang
Lautsprecher (R)
