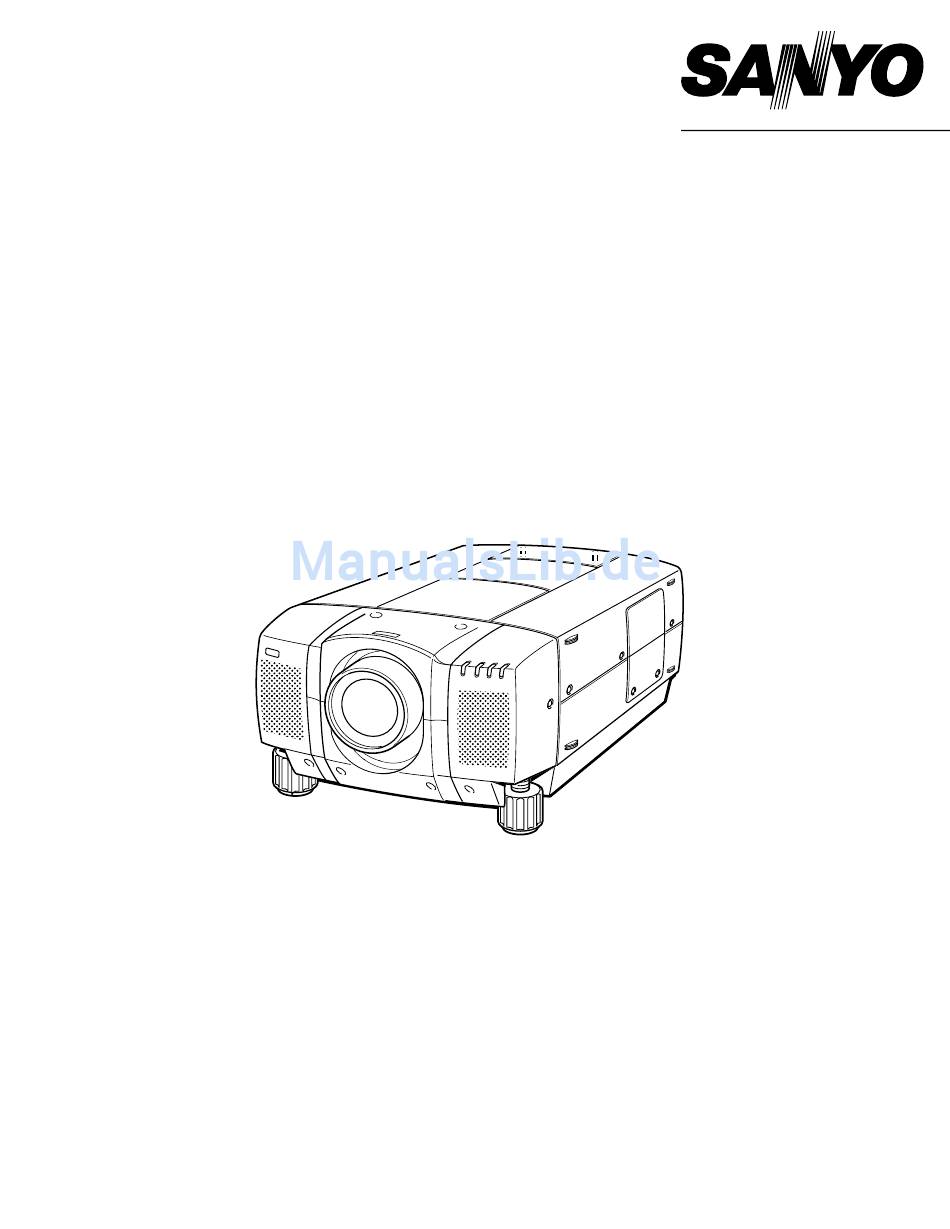

- Seite 1 Multimedia-Projektor PLC-EF12E/12EL MODELL Bedienungsanleitung...
-
Seite 2: An Den Besitzer
An den Besitzer Lesen Sie bitte zur Vermeidung von Fehlbedienungen vor der Inbetriebnahme dieses Projektors diese Bedienungsanleitung sorgfältig durch. Dieser Projektor bietet zahlreiche Funktionen. Durch eine richtige Bedienung lassen sich die Funktionen optimal verwenden und außerdem wird die Lebensdauer des Projektors erhöht. Durch Bedienungsfehler wird nicht nur die Lebensdauer verkürzt, sondern es können Störungen auftreten, die zu einer hohen Brand- oder Unfallgefahr führen. -
Seite 3: Wichtige Hinweise Zur Sicherheit
WICHTIGE HINWEISE ZUR SICHERHEIT Lesen Sie vor der Inbetriebnahme dieses Gerätes alle Beachten Sie unbedingt die Angaben zur Stromversorgung Sicherheits- und Bedienungsanweisungen sorgfältig durch. auf dem Schild. Wenden Sie sich an einen autorisierten Händler oder an das örtliche Energieversorgungsunternehmen, Bewahren Sie die Bedienungsanleitung zum späteren falls Sie im Zweifel sind, ob Sie die richtige Stromversorgung Nachschlagen auf. -
Seite 4: Erfüllung Von Bestimmungen
ERFÜLLUNG VON BESTIMMUNGEN Bestimmung der Bundeskommission zur Kommunikation Dieses Gerät wurde getestet und erfüllt die Grenzwertbestimmungen für Digitalgeräte der Klasse A, entsprechend den FCC-Bestimmungen Teil 15. Mit diesen Grenzwerten wird beim Betrieb des Gerätes in einem Geschäftsgebiet ein angemessener Schutz gegen schädliche Interferenzen garantiert. Das Gerät erzeugt, verwendet und strahlt Radiofrequenzen ab und falls nicht entsprechend der Bedienungsanleitung installiert, können Radiokommunikationstörungen auftreten. -
Seite 5: Inhaltsverzeichnis
INHALTSVERZEICHNIS BESONDERHEITEN UND DESIGN 6 COMPUTERBETRIEBSART EINSTELLEN DER COMPUTERBETRIEBSART 36 EINSTELLEN DES COMPUTERSYSTEMS VORBEREITUNGEN Kompatible Computer PC-EINSTELLUNG BEZEICHNUNG DER EINZELNEN TEILE BILDEINSTELLUNG AUFSTELLUNG DES PROJEKTORS Normal-Bildeinstellung AUTO-BILDEINSTELLUNG Anschließen des Netzkabels Positionieren des projektors BILDPOSITIONSEINSTELLUNG Einstellung der Projektorneigung und des Projektionswinkels BILDFORMATEINSTELLUNG Transport des Projektors ANSCHLUSS DES PROJEKTORS 11... -
Seite 6: Besonderheiten Und Design
BESONDERHEITEN UND DESIGN Dieser Multimedia-Projektor wurde zur Gewährleistung einer kompakten Bauweise, einer langen Lebensdauer und eines hohen Bedienungskomforts mit modernsten Mitteln hergestellt. Im Projektor finden Multimedia- Funktionen, eine Farbpalette von 16,77 Millionen Farben und eine Anzeigetechnik mit einer Flüssigkristallmatrix (LCD) Anwendung. Kompatibilität Motorangetriebene Objektivverschiebung Der Projektor ist für den Betrieb mit verschiedenen... -
Seite 7: Vorbereitungen
VORBEREITUNGEN BEZEICHNUNG DER EINZELNEN TEILE Vorderseite Fernbedienungssensor Projektionsobjektiv Objektivabdeckung Lampenabdeckung Lautsprecher Rückseite Luftauslaß AUSTRITT VON HEISSER LUFT! Die aus dem Auslaß austretende Luft ist sehr heiß. Beachten Sie bei der Handhabung des Projektors und bei der Aufstellung die folgenden Punkte. G Halten Sie wärmeempfindliche Gegenstände vom Luftauslaß... -
Seite 8: Aufstellung Des Projektors
VORBEREITUNGEN AUFSTELLUNG DES PROJEKTORS Anschließen des Netzkabels Der Projektor ist für den Betrieb mit Netzspannungen von 100-120 oder 200-240V geeignet. Die richtige Eingangsspannung wird automatisch eingestellt. Als Stromquelle für Projektor muß eine Einphasenstromquelle verwendet werden, deren neutraler Leiter an Masse geschlossen ist. Schließen Sie den Projektor nicht an andere Stromquellen an, weil ein elektrischer Schlag ausgelöst werden kann. -
Seite 9: Positionieren Des Projektors
VORBEREITUNGEN Positionieren des projektors G Der Projektor ist für die Projektion auf eine flache Wand/Leinwand vorgesehen. G Der Projektor kann in einem Abstand von 1,5 bis 24,6 m zur Leinwand verwendet werden. G Beim Aufstellen und Positionieren des Projektors zum Bildschirm wird für die Projektionsbildgröße auf das nachstehende Beispiel verwiesen. -
Seite 10: Einstellung Der Projektorneigung Und Des Projektionswinkels
VORBEREITUNGEN Einstellung der Projektorneigung und des Projektionswinkels Die Neigung und der Projektionswinkel lassen sich VERSCHIEBUNG DER mit den einstellbaren Füßen einstellen. Der PROJEKTIONSBILDPOSITION Projektionswinkel läßt sich bis zu 4° einstellen. Stellen Sie die Projektionsbildposition (bei einem 2,5 m-Bildschirm maximal 760 mm nach unten oder oben) mit Hilfe des Objektivshifts ein. -
Seite 11: Anschluss Des Projektors
ANSCHLUSS DES PROJEKTORS PROJEKTORANSCHLUSSBUCHSEN Projektorseite (für den Anschluß eines Computers) USB 1 CONTROL PORT 1 AUDIO 1 ANALOG DIGITAL (MONO) USB 2 CONTROL PORT 2 AUDIO 2 (MONO) AUDIO OUT R/C JACK SERIAL PORT ANALOG RGB Computereingangsbuchse 1 Audiomonitorausgangsbuchsen (ANALOG HDB, 15-polig) (AUDIO OUT, R und L) Diese Buchsen sind für den Anschluß... -
Seite 12: Projektorseite (Für Den Anschluß Von Videogeräten)
ANSCHLUSS DES PROJEKTORS Projektorseite (für den Anschluß von Videogeräten) VIDEO/Y C/Cb(B-Y) Cr(R-Y) S-VIDEO AUDIO (MONO) VIDEO/Y C/Cb(B-Y) Cr(R-Y) S-VIDEO AUDIO (MONO) VIDEO/Y C/Cb(B-Y) Cr(R-Y) S-VIDEO AUDIO Videoeingangsbuchsen 1 (3 x BNC) Audioeingangsbuchsen 2 (AUDIO, R und L) Diese Buchse wird für den Anschluß einer Diese Buchsen sind für den Anschluß... -
Seite 13: Anschluss Eines Computers
ANSCHLUSS DES PROJEKTORS ANSCHLUSS EINES COMPUTERS Anschluß an der Computereingangsbuchse 1 (ANALOG HDB, 15-polig) Computer können an der 15-poligen HDB-Buchse (VGA) des Projektors angeschlossen werden. G Schließen Sie den Computer mit dem mitgelieferten VGA-Kabel und dem mitgelieferten VGA/MAC-Adapter an dieser Buchse an. VORSICHT: Mit dem mitgelieferten VGA-Kabel werden die Radiofrequenzstörungen unterdrückt. -
Seite 14: Anschluß An Der Monitorausgangsbuchse (Analog Hdb, 15-Polig)
ANSCHLUSS DES PROJEKTORS Anschluß an der Monitorausgangsbuchse (ANALOG HDB, 15-polig) An dieser Buchse liegen die Informationen über die eingestellte Programmquelle an, die auf dem Bildschirm wiedergegeben werden (Computer 1 oder Computer 2). Beim Einstellen einer Videoquelle (Video 1 oder Video 2) liegen an dieser Buchse die Informationen von Computer 1 an. -
Seite 15: Anschluß Eines Ibm-Kompatiblen Desktop-Computers
ANSCHLUSS DES PROJEKTORS Anschluß eines IBM-kompatiblen Desktop-Computers Monitorkabel (nicht mitgeliefert) Computer 5 x BNC-Kabel Computerausgang (nicht mitgeliefert) (5 x BNC-Kabel) VGA-Kabel (mitgeliefert) Computerausgang (HDB-Kabel, 15-polig) Audiokabel (nicht mitgeliefert) Computeraudioausgang PS/2- serieller Eingang Eingang Computereingang Computeraudioeingang 1 (analog) 1 oder 2 USB 1 CONTROL PORT 1 AUDIO 1... -
Seite 16: Anschluß Eines Ibm-Kompatiblen Desktop-Computers (Anschluß Eines Digitaleingangs)
ANSCHLUSS DES PROJEKTORS Anschluß eines IBM-kompatiblen Desktop-Computers (Anschluß eines Digitaleingangs) HINWEIS: Vor dem Anschließen eines Digitaleingangs muß die graphische Acceleratorkarte (mit Projektor mitgeliefert) in einem PCI-Bus des Computers eingebaut werden und der Computer wie in den, der Acceleratorkarte beiliegenden Anweisungen beschrieben, eingestellt werden. Computer Monitorkabel (nicht mitgeliefert) -
Seite 17: Anschluß Eines Ibm-Kompatiblen Laptops
ANSCHLUSS DES PROJEKTORS Anschluß eines IBM-kompatiblen Laptops Computer VGA-Kabel (mitgeliefert) Computerausgang (HDB-Kabel, 15-polig) Audiokabel (nicht mitgeliefert) Computeraudioausgang PS/2- serieller Eingang Eingang Computereingang 1 Computeraudioeingang 1 (analog) USB 1 CONTROL PORT 1 AUDIO 1 ANALOG DIGITAL (MONO) Mauskabel für PS/2-Anschluß (mitgeliefert) USB 2 CONTROL PORT 2 AUDIO 2... -
Seite 18: Anschluß Eines Ibm-Kompatiblen Laptops (Anschluß Eines Digitaleingangs)
ANSCHLUSS DES PROJEKTORS Anschluß eines IBM-kompatiblen Laptops (Anschluß eines Digitaleingangs) HINWEIS: Für diesen Anschluß wird die als Sonderzubehör erhältliche graphische Acceleratorkarte benötigt. Für nähere Informationen können Sie sich an Ihren autorisierten Händler wenden. Vor dem Anschließen eines Digitaleingangs muß die graphische Acceleratorkarte in den Kartenschlitz des Computers gesteckt werden und der Computer wie in den, der Acceleratorkarte Computer... -
Seite 19: Anschluß Eines Macintosh-Desktop-Computers
ANSCHLUSS DES PROJEKTORS Anschluß eines Macintosh-Desktop-Computers Computer Monitorkabel 5 x BNC-Kabel (nicht mitgeliefert) (nicht mitgeliefert) Computerausgang (5 x BNC-Kabel) VGA/MAC-Adapter (mitgeliefert) Computerausgang VGA-Kabel (mitgeliefert) Computeraudioausgang ADB-Eingang ADB-Eingang Audiokabel (nicht mitgeliefert) Computereingang 1 (analog) Computeraudioausgang 1 und 2 USB 1 CONTROL PORT 1 AUDIO 1 ANALOG DIGITAL... -
Seite 20: Anschluß Eines Macintosh-Powerbooks
ANSCHLUSS DES PROJEKTORS Anschluß eines Macintosh-PowerBooks HINWEIS: Für einen Macintosh-PowerBook wird der mit dem PowerBook Computer mitgelieferte Videoadapter benötigt. VGA/MAC-Adapter (mitgeliefert) Computerausgang VGA-Kabel (mitgeliefert) Computeraudioausgang ADB-Eingang ADB-Eingang Audiokabel Computereingang 1 (nicht mitgeliefert) (analog) Computeraudioeingang 1 USB 1 CONTROL PORT 1 AUDIO 1 ANALOG DIGITAL... -
Seite 21: Anschluss Von Videogeräten
ANSCHLUSS DES PROJEKTORS ANSCHLUSS VON VIDEOGERÄTEN Anschluß an den Videoeingangsbuchsen 1 und 2 (3 x BNC) Schließen Sie den Videoausgang eines Videorecorders, Videoplattenspielers, DVD-Spielers, Videokamera, Satelliten-TV-Tuners oder von anderen AV-Geräten an diesen Buchsen an. Verwenden Sie für den Anschluß BNC-Kabel. Der Videoeingang ist für den Anschluß... -
Seite 22: Anschluß Von Videogeräten
ANSCHLUSS DES PROJEKTORS Anschluß von Videogeräten Videogeräte DVD-Spieler Videokamera Video Disk Players Videorecorder Satellitenempfänger Y-Ausgang Cb (B-Y)- Cr (R-Y)- Videoausgang S-VHS- (BNC) Ausgang Ausgang Ausgang Ausgang (BNC) Audioausgang (BNC) (BNC) (BNC) VIDEO/Y C/Cb(B-Y) Cr(R-Y) S-VIDEO AUDIO (MONO) VIDEO/Y C/Cb(B-Y) Cr(R-Y) S-VIDEO AUDIO (MONO) -
Seite 23: Vor Der Inbetriebnahme
VOR DER INBETRIEBNAHME BEDIENUNGSELEMENTE UND ANZEIGEN vordere Anzeigen Bedienungselemente auf der Oberseite Vordere Anzeigen LAMP READY WARNING TEMP. LAMP REPLACE Bedienungselemente auf der Oberseite VOLUME ZOOM FOCUS LENS SHIFT ON-OFF MODE MEMU AUTO IMAGE NORMAL SELECT... - Seite 24 VOR DER INBETRIEBNAHME Lampenaustauschanzeige Die Anzeige leuchtet orange, wenn die Lampe beinahe das Ende der Lebensdauer erreicht hat. Temperaturwarnanzeige Diese Anzeige blinkt rot, wenn die Temperatur des Projektors zu hoch ist. Bereitschaftsanzeige Diese Anzeige leuchtet grün, wenn die Lampe des Projektors eingeschaltet werden kann. Lampenanzeige Während des Betriebs, leuchtet die Anzeige schwach.
-
Seite 25: Funktionen Der Fernbedienung
VOR DER INBETRIEBNAHME FUNKTIONEN DER FERNBEDIENUNG Kabellose Fernbedienung Die Fernbedienung des Projektors kann nicht nur Funktionen des Projektors steuern, sondern dient außerdem als drahtlose Maus für den angeschlossenen Computer. Für die Mausbedienung werden ein Zeigerpad und zwei Klicktasten verwendet. Die Maus kann verwendet werden, wenn der Mauszeiger auf dem Bildschirm angezeigt wird. - Seite 26 VOR DER INBETRIEBNAHME COMPUTER-Taste Diese Taste dient zur Einstellung des Computers (Computer 1 oder Computer 2). VIDEO-Taste Mit dieser Taste kann die Videobetriebsart (Video 1 oder Video 2) eingestellt werden. ON-OFF-Taste Mit dieser Taste kann der Projektor ein- und ausgeschaltet werden. VOLUME-Tasten Stellen Sie mit diesen Tasten den Lautstärkepegel ein.
-
Seite 27: Einlegen Der Fernbedienungsbatterien
VOR DER INBETRIEBNAHME Einlegen der Fernbedienungsbatterien Öffnen Sie die Batterieabdeckung Legen Sie die Batterien in Schließen Sie die der Fernbedienung. die Fernbedienung ein. Abdeckung wieder. Hinweis: Achten Sie dabei auf die richtige Polarität und einen guten Kontakt. Verwendung der Fernbedienung Halten Sie die Fernbedienung gegen den Projektor (Empgängerfenster). -
Seite 28: Kabellose/Kabelfernbedienung
VOR DER INBETRIEBNAHME Kabellose/Kabelfernbedienung Fernbedienungsbuchse Für die Verwendung der Kabelfernbedienung muß das Fernbedienungskabel an dieser Buchse angeschlossen werden. COMPUTER-Taste Diese Taste dient zur Einstellung des Computers VIDEO COMPUTER ON-OFF (Computer 1 oder Computer 2). VOLUME ZOOM FOCUS VIDEO-Taste Mit dieser Taste kann die Videobetriebsart (Video 1 oder Video 2) eingestellt werden. -
Seite 29: Verwendung Der Fernbedienung (Kabellose Fernbedienung)
VOR DER INBETRIEBNAHME Einlegen der Fernbedienungsbatterien Öffnen Sie die Batterieabdeckung Legen Sie die Batterien in Schließen Sie die der Fernbedienung. die Fernbedienung ein. Abdeckung wieder. Hinweis: Achten Sie dabei auf die richtige Polarität und einen guten Kontakt. OPEN OPEN Die Fernbedienung läßt sich sowohl als kabellose als auch als Kabelfernbedienung verwenden. Verwendung der Fernbedienung (kabellose Fernbedienung) Halten Sie die Fernbedienung gegen den Projektor (Empgängerfenster). -
Seite 30: Bildschirmmenüs
VOR DER INBETRIEBNAHME BILDSCHIRMMENÜS Bedienung der Bildschirmmenüs Der Projektor kann mit Hilfe der Bildschirmmenüs gesteuert und eingestellt werden. Für die Einstellungen mit Hilfe des Bildschirmmenüs wird auf die folgenden Seiten verwiesen. 1 Bewegen des Zeigers Kabellose Fernbedienung Zeigertaste Bewegen Sie den Zeiger (siehe nachstehenden Hinweis) mit den Zum Bewegen des Zeigertasten auf der Projektoroberseite oder der Fernbedienung. -
Seite 31: Menüleiste
VOR DER INBETRIEBNAHME Menüleiste Menüleiste (Computerbetriebsart) Drücken Sie bei eingeschalteter Computerbetriebsart die MENU-Taste. PC-ANPASSUNG- AUTO BILD-Menü EINSTELLUNG-Menü SPRACHE-Menü Menü Zum Einstellen Für die automatische Zum Einstellen des der Sprache in Einstellung der Zum Einstellen der Bildschirmmenüs und zum Betriebsartenmenü welcher die Feinsynchronisation, Parameter zur Zurückstellen des... -
Seite 32: Grundbedienung
GRUNDBEDIENUNG EIN- UND AUSSCHALTEN DES PROJEKTORS Einschalten des Projektors Schließen Sie die externen Geräte (Computer Videorecorder, Videokamera, Videoplattenspieler usw.) an den seitlichen Buchsen des Projektors an. (Siehe Abschnitt “Anschliuß des Projektors” auf den Seiten 13 bis 22.) Schließen Sie das Netzkabel des Projektors an einer Steckdose an und schalten Sie den Hauptschalter (an der Seite des Projektors) ein. -
Seite 33: Bildeinstellungen
GRUNDBEDIENUNG BILDEINSTELLUNGEN Zoomeinstellung Verwendung der Projektortasten bzw. der Fernbedienungstasten der kabellosen bzw. der Kabelfernbedienung Drücken Sie die ZOOM-Taste (L) oder (M) zum Einstellen der gewünschten Bildgröße. Mit der Taste (L) wird das Bild vergrößert, mit der Taste (M) wird das Bild verkleinert. Verwendung der kabellosen Fernbedienung Drücken Sie die ZOOM-Taste und stellen Sie die gewünschte Bildgröße mit den Auf/Ab-Tasten ein. -
Seite 34: Normal-Bildeinstellung
GRUNDBEDIENUNG Normal-Bildeinstellung Die Normal-Bildeinstellung ist voreingestellt und kann durch Drücken der NORMAL-Taste des Projektors oder der Fernbedienung eingestellt werden. Auf dem Bildschirm wird für einige Sekunden eine entsprechende Anzeige “Normal” eingeblendet. Standbildfunktion Drücken Sie für eine Standbildwiedergabe die FREEZE/NO SHOW-Taste der Fernbedienung. Durch nochmaliges Drücken der FREEZE/NO SHOW-Taste oder einer anderen Taste wird diese Funktion wieder ausgeschaltet. -
Seite 35: Toneinstellungen
GRUNDBEDIENUNG TONEINSTELLUNGEN Direkte Einstellung ungefähre Anzeige des Lautstärkepegels Einstellung des Lautstärkepegels Drücken Sie zum Einstellen des Lautstärkepegels die VOLUME- Tasten (+/–) an der Projektoroberseite oder auf der Fernbedienung. Auf dem Bildschirm wird für einige Sekunden die Anzeige des Lautstärkepegels eingeblendet. Mit der VOLUME-Taste (+) können Sie den Lautstärkepegel erhöhen, mit der VOLUME-Taste (–) können Sie den Pegel vermindern. -
Seite 36: Computerbetriebsart
COMPUTERBETRIEBSART EINSTELLEN DER COMPUTERBETRIEBSART MODE-Taste COMPUTER-Taste Direkte Einstellung Computer 1 Computer 1 Stellen Sie durch Drücken der MODE-Taste des Projektors oder Computer 2 Computer 2 der COMPUTER-Taste der Fernbedienung den Eingang Computer 1 oder Computer 2 ein. Die Anzeige “Computer 1” oder “Computer 2”... -
Seite 37: Kompatible Computer
COMPUTERBETRIEBSART Kompatible Computer H-Freq. V-Freq. H-Freq. V-Freq. Bildschirmanzeige Bildschirmanzeige Auflösung Auflösung (kHz) (Hz) (kHz) (Hz) VGA1 640 x 480 31,47 59,88 1152 x 864 SXGA1 64,20 70,40 VGA2 31,47 720 x 400 70,09 1280 x 1024 SXGA2 62,50 58,60 VGA3 640 x 400 31,47 70,09... -
Seite 38: Pc-Einstellung
COMPUTERBETRIEBSART PC-EINSTELLUNG Dieser Projektor ist in der Lage die Signale von den meisten auf dem Markt befindlichen Computern richtig zu erfassen. Es gibt jedoch auch Computer, die spezielle Signalformate verwenden, die vom normalen Format verschieden sind, und die durch das Multiscanning des Projektors nicht richtig erfaßt werden können. In diesem Fall kann die Bildwiedergabe flimmern oder das Bild wird nicht synchronisiert, nicht zentriert oder verzogen dargestellt. - Seite 39 COMPUTERBETRIEBSART Anzahl Linien Gesamtzahl der Vertikalzeilen. Stellen Sie die Zahl das Bild Ihres Computers ein. Tracking Gesamtzahl Bildpunkte in Horizontalrichtung. Stellen Sie die Zahl das Bild Ihres Computers ein. Horizontal/Vertikal Einstellung der horizontalen und vertikalen Bildposition. Nehmen sie die entsprechende Einstellung vor, wenn sich das Bild nicht in der Bildschirmmitte befindet.
-
Seite 40: Bildeinstellung
COMPUTERBETRIEBSART BILDEINSTELLUNG Drücken Sie die MENU-Taste, um das Bildschirmmenü anzuzeigen. Stellen Sie den Zeiger mit den Zeigertasten links/rechts auf das Symbol BILD und drücken Sie die Einstelltaste (Rückseitenklicktaste), so daß in einer anderen Dialogbox das Menü “BILDEINSTELLUNG” erscheint. Drücken Sie die Zeigertaste ab, so daß ein roter Pfeil erscheint. Stellen Sie den Pfeil auf die gewünschte Funktion und drücken Sie die Einstelltaste (Rückseitenklicktaste). -
Seite 41: Normal-Bildeinstellung
COMPUTERBETRIEBSART Normal-Bildeinstellung Die normalen Bildeinstellungen sind voreingestellt und können jederzeit durch Drücken der NORMAL-Taste auf der Projektoroberseite oder auf der Fernbedienung abgerufen werden. In diesem Fall wird die Anzeige “Normal” für einige Sekunden auf dem Bildschirm eingeblendet. Normal AUTO-BILDEINSTELLUNG Mit der Auto-Bildeinstellung werden die Feinsynchronisierung, die Anzahl Bildpunkte und die Bildposition automatisch eingestellt. -
Seite 42: Bildpositionseinstellung
COMPUTERBETRIEBSART BILDPOSITIONSEINSTELLUNG Mit der Bildpositionseinstellung läßt sich die Bildposition horizontal und vertikal einstellen. Drücken Sie die MENU-Taste, um das Bildschirmmenü anzuzeigen. Stellen Sie den Pfeil mit den Zeigertasten links/rechts auf das Symbol POSITION und drücken Sie die Einstelltaste (Rückseitenklicktaste). Die Dialogbox Bildposition erscheint. Stellen Sie den Pfeil mit den Zeigertasten auf/ab/rechts/links auf die einzustellende Richtung ( ) und drücken Sie die... -
Seite 43: Bildformateinstellung
COMPUTERBETRIEBSART BILDFORMATEINSTELLUNG Dieser Projektor ist mit einer Bildformatfunktion ausgerüstet, mit welcher ein gewünschtes Bildformat eingestellt werden kann. Drücken Sie die MENU-Taste, um das Bildschirmmenü anzuzeigen. Stellen Sie den Zeiger mit den Zeigertasten links/rechts auf das Symbol SCREEN und drücken Sie die Einstelltaste (Rückseitenklicktaste), so daß... -
Seite 44: Videobetriebsart
VIDEOBETRIEBSART EINSTELLEN DER VIDEOBETRIEBSART MODE-Taste VIDEO-Taste Direkte Einstellung Computer 1 Video 1 Stellen Sie durch Drücken der MODE-Taste des Projektors oder der VIDEO-Taste der Fernbedienung den Eingang Video 1 oder Computer 2 Video 2 Video 2 ein. Die Anzeige “Video 1” oder “Video 2” erscheint für einige Video 1 Sekunden auf dem Bildschirm. -
Seite 45: Einstellen Des Farbsystems
VIDEOBETRIEBSART EINSTELLEN DES FARBSYSTEMS Drücken Sie die MENU-Taste, um das Bildschirmmenü anzuzeigen. Stellen Sie den Pfeil mit den Zeigertasten links/rechts auf das Symbol SYSTEM und drücken Sie die Einstelltaste (Rückseitenklicktaste), so daß das Videosystemmenü aufgeklappt wird. Drücken Sie die Zeigertaste ab, so daß ein roter Pfeil erscheint. Stellen Sie den Zeiger auf “Auto”... -
Seite 46: Bildeinstellung
VIDEOBETRIEBSART BILDEINSTELLUNG Drücken Sie die MENU-Taste, um das Bildschirmmenü anzuzeigen. Stellen Sie den Zeiger mit den Zeigertasten links/rechts auf das Symbol BILD und drücken Sie die Einstelltaste (Rückseitenklicktaste), so daß in einer anderen Dialogbox das Menü “BILDEINSTELLUNG” erscheint. Drücken Sie die Zeigertaste ab, so daß ein roter Pfeil erscheint. Stellen Sie den Pfeil auf die gewünschte Funktion und drücken Den Zeiger auf Sie die Einstelltaste (Rückseitenklicktaste). -
Seite 47: Normal-Bildeinstellung
VIDEOBETRIEBSART Normal-Bildeinstellung Die normalen Bildeinstellungen sind voreingestellt und können jederzeit durch Drücken der NORMAL-Taste auf der Projektoroberseite oder auf der Fernbedienung abgerufen werden. In diesem Fall wird die Anzeige “Normal” für einige Sekunden auf dem Bildschirm eingeblendet. Normal BILDFORMATEINSTELLUNG Dieser Projektor ist mit einer Bildformatfunktion ausgerüstet, mit welcher ein gewünschtes Bildformat eingestellt werden kann. -
Seite 48: Andere Einstellungen
ANDERE EINSTELLUNGEN EINSTELLMENÜ Drücken Sie die MENU-Taste, um das Bildschirmmenü anzuzeigen. Stellen Sie den Zeiger mit den Zeigertasten links/rechts auf das Symbol EINSTELLUNG und drücken Sie die Einstelltaste (Rückseitenklicktaste), so daß das Einstellmenü aufgeklappt wird. Drücken Sie die Zeigertaste ab, so daß ein roter Pfeil erscheint. Stellen Sie den Pfeil auf den gewünschten Gegenstand und drücken Sie die Einstelltaste (Rückseitenklicktaste), um die Einstellung “Ein”... -
Seite 49: Menüsprache
ANDERE EINSTELLUNGEN Dieser Projektor ist mit einem USB-Anschluß für einen interaktiven Betrieb des Projektors und eines Computers ausgerüstet. Stellen Sie die Betriebsart wie folgt ein. Kabellose Mausbetriebsart Stellen Sie für die Steuerung des Computers mit der Projektorfernbedienung ein. Projektorbetriebsart Stellen Sie für die Steuerung des Projektors mit einem Computer ein. -
Seite 50: Anhang
ANHANG BEDIENUNG DER KABELLOSEN MAUS Die kabellose Fernbedienung dient nicht nur zur Bedienung des Projektors, sie läßt auch als eine kabellose Maus zur Steuerung der meisten Computer verwenden. Für die Verwendung als kabellose Maus sind eine Zeigertaste und zwei Klicktasten vorhanden. Die kabellose Maus kann verwendet werden, wenn auf dem Bildschirm der Mauszeiger angezeigt wird. -
Seite 51: Wartung
ANHANG WARTUNG Temperaturwarnleuchte Die Temperaturwarnleuchte leuchtet rot auf, wenn die Temperatur im Projektor zu hoch angestiegen ist. Für einen Temperaturanstieg gibt es die folgenden Ursachen: 1. Die Lüftungsschlitze des Projektors sind abgedeckt. Stellen Sie den Projektor so auf, daß die Lüftungsschlitze frei sind. 2. -
Seite 52: Austausch Der Lampe
ANHANG Austausch der Lampe WENN SICH DAS ENDE DER LAMPENLEBENSDAUER NÄHERT, LEUCHTET DIE LAMPENAUSTAUSCHANZEIGE GELB UND AUF DEM BILDSCHIRM WIRD DIE ANZEIGE “AUSTAUSCH DER LAMPE” EINGEBLENDET, WIE IN DER RECHTSSTEHENDEN ABBILDUNG GEZEIGT. TAUSCHEN SIE DIE LAMPE AUS, SOBALD DIESE ANZEIGE ERSCHEINT. Ausschalten der Warnungsanzeige Tauschen Sie die Lampe aus und stellen Sie den Betriebsstundenzähler zurück (siehe Abschnitt “Zurückstellen des Lampenbetriebszeittimers”... -
Seite 53: Reinigen Des Projektionsobjektives
ANHANG Reinigen des Projektionsobjektives Reinigen Sie das Projektorobjektiv wie folgt: 1. Tragen Sie eine geringe Menge Reinigungsmittel für Kameraobjektive auf ein weiches und trockenes Tuch auf. Reinigungsmittel mit einem Scheuermittelzusatz, Lösungsmittel oder andere Chemikalien können das Objektiv beschädigen. 2. Wischen Sie das Objektiv vorsichtig mit dem Tuch ab. 3. -
Seite 54: Wartung
WARTUNG WARNUNG: Für den Betrieb des Projektors wird Falls sich die Störung nicht beheben läßt, wenden Sie sich an ein Sanyo-Kundendienstzentrum oder an Hochspannung verwendet. Das Gehäuse darf das Verkaufsgeschäft bei dem Sie das Gerät gekauft deshalb nicht geöffnet werden. -
Seite 55: Technische Daten
ANHANG TECHNISCHE DATEN Multimedia-Projektor Abmessungen (H x B x T) 390 mm x 245 mm x 585 mm Gewicht 17,8 kg LCD-Panel 3 x 1,8”-Aktivmatrixpanel Pixel 3 932 160 {3 x 1 310 720 (1280 x 1024)} Videonorm 6 Normen (PAL, SECAM, NTSC, NTSC4.43, PAL-M und PAL-N) Abtastfrequenz horizontal: 15 bis 100 kHz, vertikal: 50 bis 120 Hz Bilddiagonale... - Seite 56 Printed in Japan Teile-r. 610 289 9481 (1AA6P1P2639-- P6VAC-D) SANYO Electric Co., Ltd.
