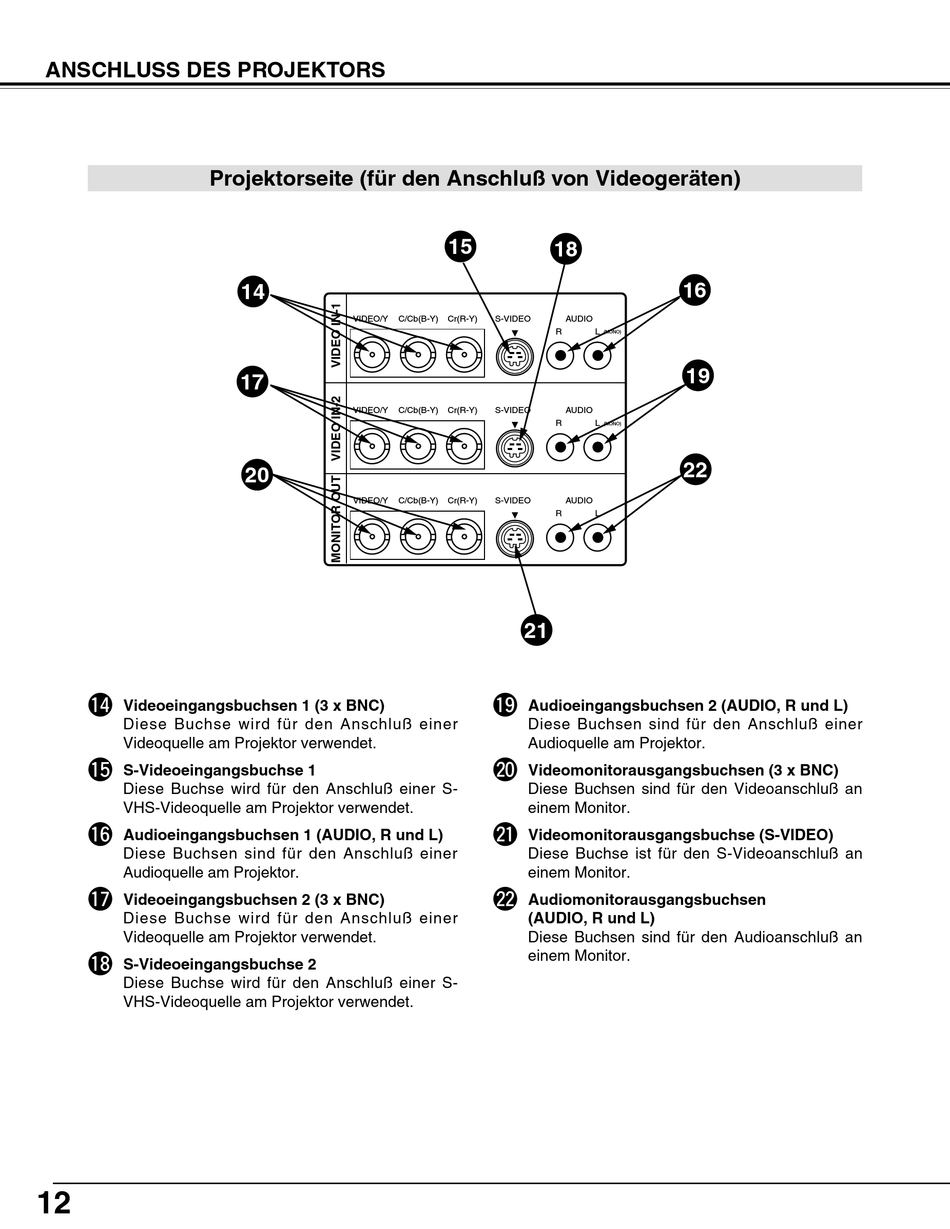

ANSCHLUSS DES PROJEKTORS
Projektorseite (für den Anschluß von Videogeräten)
!4
Videoeingangsbuchsen 1 (3 x BNC)
Diese Buchse wird für den Anschluß einer
Videoquelle am Projektor verwendet.
!5
S-Videoeingangsbuchse 1
Diese Buchse wird für den Anschluß einer S-
VHS-Videoquelle am Projektor verwendet.
!6
Audioeingangsbuchsen 1 (AUDIO, R und L)
Diese Buchsen sind für den Anschluß einer
Audioquelle am Projektor.
!7
Videoeingangsbuchsen 2 (3 x BNC)
Diese Buchse wird für den Anschluß einer
Videoquelle am Projektor verwendet.
!8
S-Videoeingangsbuchse 2
Diese Buchse wird für den Anschluß einer S-
VHS-Videoquelle am Projektor verwendet.
12
14
VIDEO/Y
C/Cb(B-Y)
17
VIDEO/Y
C/Cb(B-Y)
20
VIDEO/Y
C/Cb(B-Y)
15
18
Cr(R-Y)
S-VIDEO
AUDIO
R
L
(MONO)
Cr(R-Y)
S-VIDEO
AUDIO
R
L
(MONO)
Cr(R-Y)
S-VIDEO
AUDIO
R
L
21
!9
Audioeingangsbuchsen 2 (AUDIO, R und L)
Diese Buchsen sind für den Anschluß einer
Audioquelle am Projektor.
@0
Videomonitorausgangsbuchsen (3 x BNC)
Diese Buchsen sind für den Videoanschluß an
einem Monitor.
@1
Videomonitorausgangsbuchse (S-VIDEO)
Diese Buchse ist für den S-Videoanschluß an
einem Monitor.
@2
Audiomonitorausgangsbuchsen
(AUDIO, R und L)
Diese Buchsen sind für den Audioanschluß an
einem Monitor.
16
19
22
