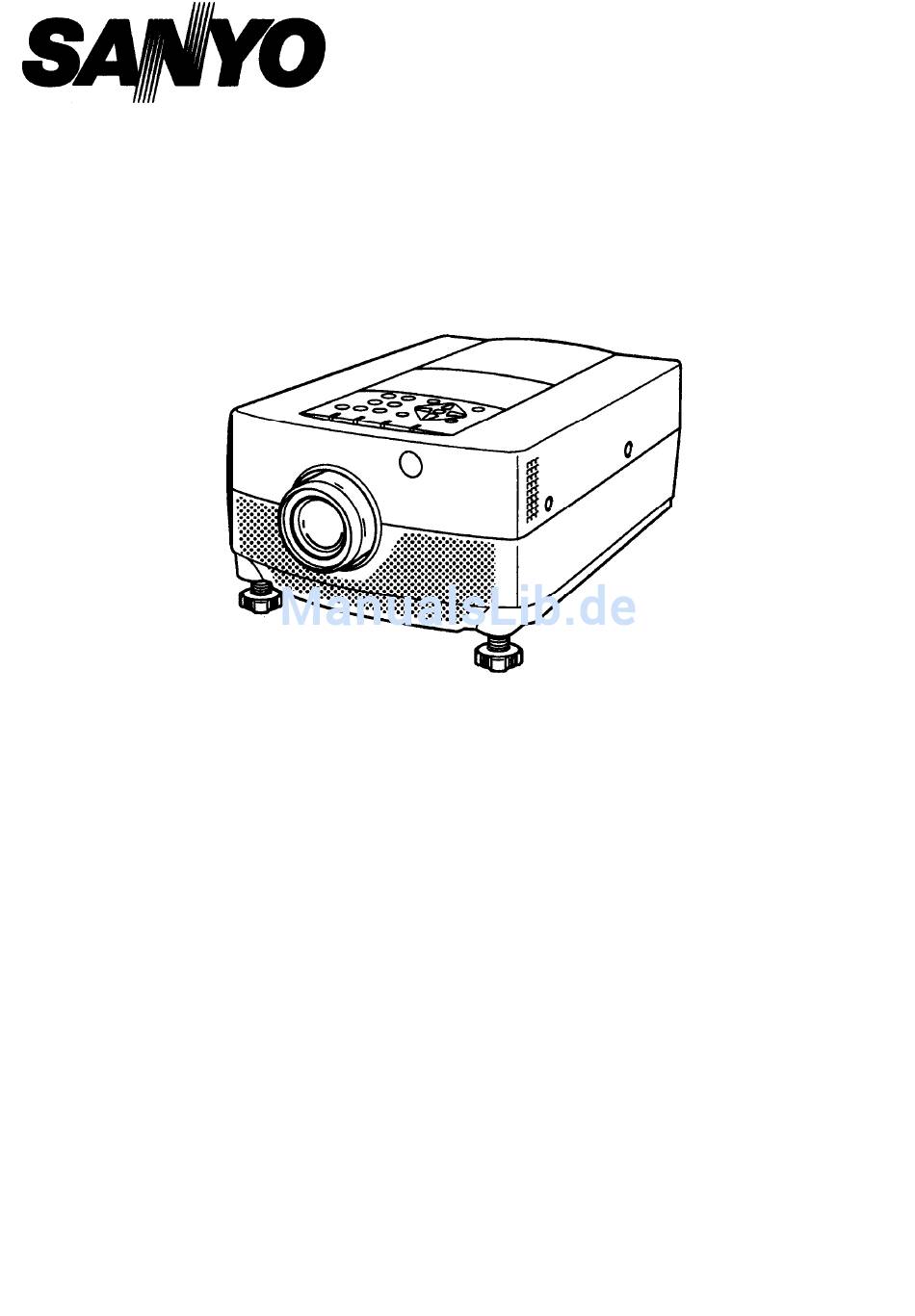

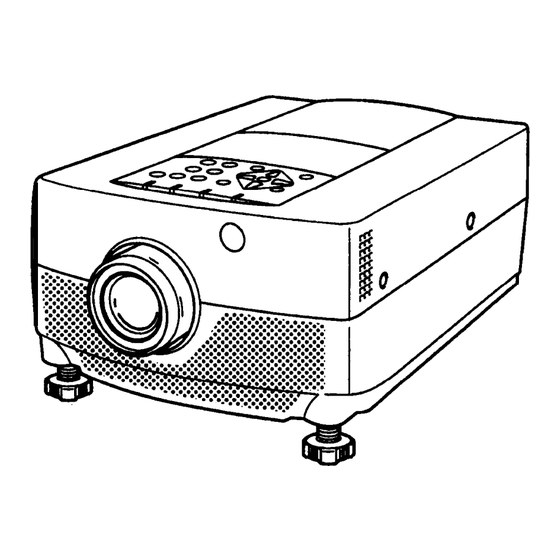

  • Seite 1 Multi-media Projektor PLC-8815E Gerätetyp Bedienungsanleitung...

  • Seite 2: An Den Besitzer Dieses Lcd Projektors

    AN DEN BESITZER DIESES LCD PROJEKTORS Als Besitzer eines neuen Multi-Media-Projektors möchten Sie den Projektor sicherlich sofort ausprobieren. Bevor Sie das aber tun, bitten wir Sie, die Bedienungsanleitung genau durchzulesen, um sich mit den wichtigsten Funktionen Ihres neuen Projektors vertraut zu machen. Danach werden Sie sehr viel schneller die vielen Vorteile des Multi-Media-Projektors kennenlernen und zu schätzen wissen.

  • Seite 3: Wichtige Vorsichtsmassnahmen

    WICHTIGE VORSICHTSMASSNAHMEN Das Öffnen oder die Reparatur des Gerätes darf lediglich Alle Sicherheitshinweise und Bedienungsanweisungen sollten vor Inbetriebnahme des Projektors gelesen von qualifiziertem Servicepersonal durchgeführt werden. werden. Bei folgenden Situation ist das Netzkabel umgehend aus Steckdose ziehen Service Lesen Sie alle hier aufgeführten Hinweise und beachten benachrichtigen: Sie diese bei der Bedienung und Reinigung des Projektors.

  • Seite 4: Inhaltsverzeichnis

    INHALTSVERZEICHNIS SEITE EINFÜHRUNG ....................... STROMVERSORGUNG ....................6 GERÄTEBESCHREIBUNG ....................7 AUFSTELLEN DES PROJEKTORS ................... 8-9 TRANSPORT DES PROJEKTORS..................FUNKTION DER BEDIENELEMENTE ................

  • Seite 5: Einführung

    Der Projektor ist ein Multimedia-Projektor, der für den mobilen, dauerhaften und leicht zu handhabenden Einsatz entwickelt wurde. Der professionelle Einsatz wird durch eine Vielzahl integrierter Multimedia-Funktionen, die Darstellungsmöglichkeit von 16,77 Mio. Farben und der aktiven LCD-Technologie unterstützt. Der Projektor ist sowohl zu unterschiedlichen Computertypen wie auch zu verschiedenen Videoquellen kompatibel: 1024.

  • Seite 6: Stromversorgung

    STROMVERSORGUNG Der Projektor ist für den Betrieb mit Netzspannungen von 200 bis 240 V geeignet. Die richtige Eingangsspannung wird automatisch eingestellt. Als Stromquelle für den Projektor muß eine Einphasenstromquelle verwendet werden, deren neutraler Leiter an Masse geschlossen ist. Schließen Sie den Projektor nicht an andere Stromquellen an, weil ein elektrischer Schlag ausgelöst werden kann.

  • Seite 7: Gerätebeschreibung

    GERÄTEBESCHREIBUNG FERNBEDIENUNGSSENSOR OBJEKTIVABDECKUNG PROJEKTIONSOBJEKTIV LUFTZUFUHR DES LAUTSPRECHER FERNBEDIENUNGSSENSOR LÜFTER VORSICHT! Die aus dem Auslaß austretende Luft ist sehrheiß. Beachten Sie wenn der Projektor folgendes, gehandhabt bzw. ein Aufstellungsort ausgewählt wird. Wärmeempfindliche Objekte vom Auslaßkanal entfernt halten. Falls Sie den Projektor auf einer metallischen Oberfläche aufstellen, erwärmt sich diese Oberfläche aufgrund der aus dem Auslaß...

  • Seite 8: Aufstellen Des Projektors

    AUFSTELLEN DES PROJEKTORS Der Projektor wurde für die Projektion von Bildern auf eine flache Wand/Leinwand entwickelt. Der Projektor kann eine Bilddiagonale von 0,51 m (bei einem Abstand von 1 ,l m) bis In der untenstehenden Abbildung ersehen Sie die minimalen und maximalen Bilddiagonalen bei unterschiedlichen Projektionsabständen.

  • Seite 9: Transport Des Projektors

    Lassen Sie den Projektor nicht fallen und setzen Sie ihn keinen starken Stößen aus, weil Betriebsstörungen auftreten können und der Projektor beschädigt werden kann. Wenn Sie den Projektor von einem Transportdienst transportieren lassen, muß unbedingt der von Sanyo empfohlene Koffer verwendet werden. Beim Transport in einem ungeeigneten Koffer kann der Projektor beschädigt werden.

  • Seite 10: Inbetriebnahme Des Projektors

    INBETRIEBNAHME DES PROJEKTORS ANSCHLUSS DES COMPUTERS AN DEN BUCHSEN HDPl5-PIN (VGA) 1 UND 2 Personalcomputer können über den HDP15Pin Terminal am Projektor angeschlossen werden. Verwenden Sie dazu das mitgelieferte VGA-Kabel und den VGA/MAC-Adapter. ANSCHLUSS DES MONITORS AM HDP15-PIN TERMINAL werden. Auch Fernsehmonitore können über den HDP15-Pin Terminal an den Projektor angeschlossen Verwenden Sie dazu ein handelsübliches Monitor-Kabel.

  • Seite 11: Anschluss Eines Ibm-Kompatiblen Pcs

    ANSCHLUSS EINES IBM-KOMPATIBLEN PCs COMPUTER MONITORKABEL (NICHT IM LIEFERUMFANG) COMPUTER VGA-KABEL (IM LIEFERUMFANG SERIELLE SCHNITTSTELLE AUDI0 AUSGANG EINGANG EINGANG (AUSGANG)

  • Seite 12: Anschluss Eines Apple Macintosh

    ANSCHLUSS EINES APPLE MACINTOSH COMPUTER MONITORKABEL (NICHT IM LIEFERUMFANG) VGA-KABEL ADB-SCHNITTSTELLE MAUSKABEL FÜR ADB-SCHNITTSTELLE (IM LIEFERUMFANG ENTHALTEN) (AUSGANG) AUDIO-KABEL COMPUTER AUDI0 EINGANG Stellen Sie die Schalter am VGA/MAC-ADAPTER S W 6 HINWEIS: Führen Sie die Anschlüsse wie in der obenstehenden Abbildung gezeigt aus. Schalten Sie nach dem Anschließen zuerst den Projektor, und erst dann den Monitor und den Computer ein.

  • Seite 13: Anschluss Eines Ibm-Kompatiblen Laptop

    ANSCHLUSS EINES IBM-KOMPATIBLEN LAPTOP COMPUTER COMPUTER VGA-KABEL MAUSKABEL FÜR SCHNITTSTELLE (AUSGANG) COMPUTER AUDIO-EINGANG SCHNITTSTELLE (IM LIEFERUMFANG ENTHALTEN) AUDIO-KABEL (NICHT IM LIEFERUMFANG) HINWEIS: Führen Sie die Anschlüsse wie in der obenstehenden Abbildung gezeigt aus. Schalten Sie nach dem Anschließen zuerst den Projektor und erst dann den Computer ein.

  • Seite 14: Anschluss Eines Apple Macintosh Powerbook

    ANSCHLUSS EINES APPLE MACINTOSH POWERBOOK COMPUTER (IM LIEFERUMFANG ENTHALTEN) (IM LIEFERUMFANG ENTHALTEN) AUDI0 AUSGANG MAUSKABEL FÜR ADB-SCHNITTSTELLE (IM LIEFERUMFANG ENTHALTEN) (AUSGANG) AUDIO-KABEL COMPUTER (NICHT IM LIEFERUMFANG) Stellen Sie die Schalter am VGA/MAC-ADAPTER vor Einschalten der Geräte entsprechend der gewünschten Auflösung ein. AUFLÖSUNG SW1 SW2 SW3 SW4 SW5 SW6 13’”...

  • Seite 15: Funktion Der Bedienelemente

    FUNKTION DER BEDIENELEMENTE DRAUFSICHT , BEDIENELEMENTE BEDIENELEMENTE WARNING READY LAMP TEMP. LAMP REPLACE FOCUS FINE SYNC VOLUME ON-OFF...
  • Seite 16 LAMPENAUSTAUSCHANZEIGE Diese Anzeige leuchtet orange auf, wenn die Projektionslampe ausgetauscht werden sollte. TEMPERATURWARNLEUCHTE Diese Anzeige leuchtet rot, wenn die Temparatur im Projektor den zulässigen Grenzwert ersteigt. READY-ANZEIGE Diese Anzeige leuchtet grün, wenn die Lampe des Projektors eingeschaltet werden kann. LAMPEN-NETZANZEIGE Ist der Projektor in Betrieb, leuchtet die Anzeige schwach.
  • Seite 17 ANSCHLUSSBUCHSE “CONTROL PORT 1” EINGANGSBUCHSE “COMPUTER 1” Ermöglicht den Anschluß eines Computers über Ermöglicht den Anschluß eines Computers. EINGANGSBUCHSE “COMPUTER 2” Ermöglicht den Anschluß eines Computers. EINGANGSBUCHSE “COMPUTER AUDI0 2” Ministereobuchse MONITOR AUSGANG Dient zum Anschluß eines Ermöglicht den Anschluß eines Monitors. Computer-Audio-Signals an den Projektor.

  • Seite 18: Funktionen Der Fernbedienung

    FUNKTIONEN DER FERNBEDIENUNG Die drahtlose Fernbedienung des Projektor kann nicht nur Funktionen des Projektors steuern, sondern dient darüber hinaus als drahtlose Maus für den angeschlossenen Computer. Alle dazu notwendige Funktionen sind im Tastenfeld integriert. Während Sie sich in der Menüanzeige der Projektorsteuerung befinden, sind die Mausfunktionen nicht verfügbar.
  • Seite 19 Drücken Sie diese Taste, um die Projektionslampe einzuschalten. ZOOM-TASTE Drücken Sie diese Taste für die Einstellung des Motorzooms. FINE SYNC-TASTEN Mit diesen Tasten kann die Feinsynchronisierung eingestellt werden. LAUTSTÄRKEREGELUNG Mit diesen Tasten kann die Lautstärke geregelt werden. FOCUS-TASTE Stellen Sie die Scharfeinstellfunktion mit dieser Taste ein. MENU-TASTE Drücken Sie diese Taste, um das Menü...

  • Seite 20: Benutzung Der Fernbedienung

    Batterieabdeckung der Fernbedienung. BENUTZUNG DER FERNBEDIENUNG Halten Sie die Fernbedienung während der Benutzung in Richtung eines der Infrarot-Empfänger am Projektor. Der Abstand zum Projektor kann bis zu 5 m betragen. Der Winkel zu den infrarot-Empfänger sollte nicht größer als 60” sein.

  • Seite 21: Das Einstellen Des Projektors

    DAS EINSTELLEN DES PROJEKTORS Sie kennen Einstellungen am Projektor auf zwei Arten durchfuhren. Die DIREKTE EINGABE und die MENUGESTEUERTE EINGABE. Bei der direkten Eingabe können Funktionen mit einem Knopfdruck direkt angewählt und eingestellt werden. Bei der menügesteuerten Eingabe wird der Benutzer über das Display durch die verschiedenen Einstellfunktionen geführt.
  • Seite 22 MENÜ oder SYSTEM COMPUTERSYSTEM MENÜ oder SYSTEM ZEIGERKNOPF LINKS/RECHTS ZEIGERKNOPF LINKS/RECHTS SELECT (KLICK-Taste, Unterseite) SELECT ZEIGERKNOPF AUF/AB ZEIGERKNOPF AUF/AB SELECT (KLICK-Taste, Unterseite) SELECT MENÜ MENÜ ZEIGERKNOPF LINKSVRECHTS ZEIGERKNOPF LINKVRECHTS SELECT SELECT (KLICK-Taste, Unterseite) ZEIGERKNOPF AUF/AB ZEIGERKNOPF AUF/AB SELECT SELECT (KLICK-Taste, Unterseite) MENÜ...

  • Seite 23: Inbetriebnahme Des Projektors

    INBETRIEBNAHME DES PROJEKTORS EINSCHALTEN DES GERÄTES Verbinden Sie den Projektor mit einem Computer wie im Kapitel ,,Anschlüsse” beschrieben. Stecken Sie das Netzkabel in eine Steckdose und drücken dann den Hauptschalter an der Rückseite des Projektor. Die Netzanzeige leuchtet rot. Wenn der Lüfter aktiv ist und die Betriebstemparatur erreicht wurde, leuchtet die READY-Anzeige grün auf.
  • Seite 24 MODUS-EINSTELLUNG Drücken Sie die MODE-Taste der Fernbedienung oder des Projektors, um den Eingang auf “Computer 1” oder, “Computer 2” einzustellen. In der unteren recht Bildschirmecke wird der eingestellte Modus für einige Sekunden eingeblendet. LAUTSTÄRKEEINSTELLUNG Drücken Sie zum Einstellen der Lautstärke die VOLUME-Taste des Projektors oder der Fernbedienung.
  • Seite 25 Für die Einstellung des Projektors werden Menüs angezeigt. Die Einstellungen können Sie mit den Bedienungselementen auf der Projektorobereite oder der Fernbedienung vornehmen. FERNBEDIENUNG BEDIENUNGSELEMENTE AUF DER ; PROJEKTOROBERSEITE AUF-Taste SELECT-Taste SYSTEM (Fernbedienung) MENU AB-Taste -Taste Taste nach oben, unten, links oder MODUS-EINSTELLUNG Mit Hilfe des Menüs kann der Modus “Computer 1”...

  • Seite 26: Einstellen Der Tonwiedergabe

    EINSTELLEN DER TONWIEDERGABE Mit Hilfe des Menüs lassen sich der Lautstärkepegel und die Abschaltung der Tonwiedergabe einstellen. Drücken Sie die MENU-Taste, so daß das Hauptmenu angezeigt wird- Stellen Sie mit der LINKWRECHTS-Taste “TON” ein und drücken Sie die SELECT-Taste (Fernbedienung). Danach erscheint eine andere Anzeige für die Toneinstellung.
  • Seite 27 EINSTELLEN DES COMPUTERSYSTEMS Der Projektor ist für die Wiedergabe verschiedener Computerbildsignale (VGA, SVGA, XGA und SXGA) geeignet. (Siehe Tabelle “KOMPATIBLE PC-SPEZIFIKATIONEN” auf der nächsten Seite.) Bei eingestelltem Computermodus werden die anliegenden Signale automatisch für die richtige Bildwiedergabe verarbeitet, ohne daß dazu spezielle Einstellungen erforderlich sind.

  • Seite 28: Kompatible Pc-Spezifikationen

    KOMPATIBLE PC-SPEZIFIKATIONEN Änderungen vorbehalten. HINWEIS: Grundsätzlich kann dieser Projektor die Signale von allen Computern mit der oben erwähnten Vertikal- und Horizontal-Frequenzen und mit einem Dot-Takt von weniger als 135 MHz verarbeiten.

  • Seite 29: Einstellen Des Wiedergabebildes

    EINSTELLEN DES WIEDERGABEBILDES Die Bildeinstellungen wurden vor der Auslieferung voreingestellt. Nach Bedarf können Sie die Einstellungen ändern. 1. Drücken Sie die MENU-Taste, um das Hauptmenü anzuzeigen. 2. Stellen Sie mit der LINKS/RECHTS-Taste “BILD” ein und drücken Sie die SELECT-Taste (Fernbedienung), so daß...

  • Seite 30: Einstellen Der Bildposition

    EINSTELLEN DER BILDPOSITION 1. Drücken Sie die MENU-Taste, um das Hauptmenü anzuzeigen. 2. Stellen Sie mit der LINKS/RECHTS-Taste “POSITION” ein und’drücken Sie die SELECT-Taste (Fernbedienung), so daß eine weitere Bildanzeige erscheint. 3. Drücken Sie die AB-Taste, so daß ein roter Pfeil erscheint. 4.
  • Seite 31 PC-ANPASSUNG Dieser Projektor kann die meisten Bildsignale von den üblichen auf dem Markt befindlichen Computern identifizieren. Es gibt jedoch Computer, die ein spezielles, von den Standardsignalen abweichendes Signalformat verwenden, und das vom Projektor nicht erfaßt werden kann. In diesem Fall kann der Projektor kein einwandfreies Bild wiedergeben, das Bild flicker-t oft, ist nicht synchronisiert, nicht zentriert oder verzerrt.
  • Seite 32 6. Eine weitere Anzeige erscheint mit den Parametereinstellungen für den eingestellten Modus. 7. Die Parametereinstellungen, die vom Projektor entsprechend dem Eingangssignal vorgenommen wurden, sind sichtbar. 8. Die Parameterfunktionen und die Einstellwerte sind in der untenstehenden Tabelle zusammengefaßt. 9. Stellen Sie den Pfeil mit der AUF/AB-Taste auf den einzustellenden Gegenstand ein. 10.
  • Seite 33 17. Eine weitere Anzeige “PC-EINSTELLUNG 2” erscheint, in welcher die Parametereinstellungen für den eingestellten Modus gezeigt werden. 18. Stellen Sie den Pfeil mit der AUF/AB-Taste auf den einzustellenden Gegenstand. 19. Stellen Sie den Pfeil zum Erhöhen des Wertes auf n, bzw. zum Vermindern des Wertes auf v und drücken Sie die SELECT-Taste (Fernbedienung).
  • Seite 34 FREIER MODUS Die Funktion freier Modus ist zum Kontrollieren oder zum Löschen von Parameterdaten von “PC-Anpassung” geeignet.. 1. Drücken Sie die MENU-Taste, um das Hauptmenü anzuzeigen. “PC-Anpassung” ein und drücken Sie die SELECT-Taste 2. Stellen Sie mit der LINKS/RECHTS-Taste (Fernbedienung), so daß die Bildanzeige “Wohin abspeichern?” erscheint. 3.
  • Seite 35 AUTO-BILDFUNKTION (COMPUTERMODUS) Die Auto-Bildfunktion ist für die automatische Einstellung von Fine Sync., Tracking und Bildposition von den meisten Computern. 1. Drücken Sie die MENU-Taste, um das Hauptmenü anzuzeigen. 2. Stellen Sie mit den LINKS/RECHTS-Taste “AUTO BILD” ein und drücken Sie die SELECT-Taste (Fernbedienung), so daß...
  • Seite 36 BILDEINSTELLUNG (COMPUTERMODUS) Der Projektor besitzt eine Funktion zum Einstellen der Bildgröße, die es erlaubt Wiedergabebilder in maximaler Bildgröße zu projizieren. 1 :l Ausschnitt BILDAUFLÖSUNG Weniger als XGA Nein XGA (1024 x 768) Nein Höher als XGA 1. Drücken Sie die MENU-Taste, so daß das Hauptmenu angezeigt wird. 2.

  • Seite 37: Sonstige Funktionen

    SONSTIGE FUNKTIONEN Dieser Projektor ist mit weiteren Funktionen, wie automatisches Rückstellen des Objektives, blauer Hintergrund, Anzeige, Deckenmontage, Rückprojektion und Projektionslampenaustausch ausgerüstet. AUTOMATISCHE RÜCKSTELLUNG DES OBJEKTIVES Wenn diese Funktion eingeschaltet ist, stellt der Projektor nach dem Abschalten der Projektionslampe das Objektiv zurück.
  • Seite 38 AUTOMATISCHES RÜCKSTELLEN DES OBJEKTIVES, BLAUER HINTERGRUND, ANZEIGE, DECKENMONTAGE UND RÜCKPROJEKTION 1. Drücken Sie die MENU-Taste, um das Hauptmenü anzuzeigen. 2. Stellen Sie mit der LINKS/l?ECHTS-Taste “EINSTELLUNG” ein und drücken Sie die SELECT-Taste (Fernbedienung), so daß eine weitere Bildanzeige für die Einstellung erscheint. 3.
  • Seite 39 PROJEKTIONSLAMPENAUSTAUSCH HINWEIS: Der Timer für den Projektionslampena.ustausch darf nur beim Ersetzen der Projektionslampe zurückgestellt werden. Drücken Sie die MENU-Taste, um das Hauptmenü anzuzeigen. Stellen Sie mit der LINKS/RECHTS-Taste “EINSTELLUNG” ein und drücken Sie die SELECT-Taste (Fernbedienung), so daß eine weitere Bildanzeige für die Einstellung erscheint. Drücken Sie die AB-Taste, so daß...

  • Seite 40: Reinigung Und Wartung Des Luftfilters

    REINIGUNG UND WARTUNG DES LUFTFILTERS Der auswechselbare Luftfilter schützt die Projektionspiegel und die Linse vor Staub. Sollte dieser Luftfilter mit Staubteilen verstopft sein, so kann ein Hitzestau entstehen. Die Lebensdauer der Lampe wird dadurch beträchtlich verringert. Führen Sie folgende Schritte durch, um den Luftfilter zu reinigen: 2.

  • Seite 41: Austauschderlampe

    Wenn die Lampe Ihre maximale Brenndauer erreicht hat oder defekt ist, dann leuchtet das Lampenkontrollicht orange auf. Um gleichbleibende Sicherheit zu gewähren ist die Lampe zusammen mit deren Halterung auszutauschen. Lassen Sie den Projektor mindestens 45 Minuten abkühlen, bevor Sie die Lampenabdeckung öffnen.

  • Seite 42: Reinigen Der Projektionslinse

    REINIGEN DER PROJEKTIONSLINSE Führen Sie folgende Schritte durch, wenn Sie die Linse reinigen wollen: trockenes Tuch. ACHTUNG: Ein scharfes oder mit Festkörpern durchsetztes Reinigungsmittel könnte die Linse verkratzen. 2. Wischen Sie vorsichtig über die Linse. 3. Stecken Sie die Schutzkappe auf das Objektiv, falls Sie den Projektor nicht anschließend nutzen wollen. FEHLERSUCHE Sollten Probleme mit Ihrem Projektor auftauchen, dann prüfen Sie bitte zunächst, ob Sie folgende Fragen mit JA beantworten können:...
  • Seite 43 Die Funktion BILDUMKEHRUNG O/U oder BILDUMKEHRUNG Bild ist seitenverkehrt auf Seite 37 und 38). Einige Displays sind auf dem Die Funktion DISPLAY ist nicht aktiviert (Siehe Abschnitt Bild nicht sichtbar “SONSTIGE FUNKTION” auf Seite 37 und 38). Kein Ton Die Stecker der Audio-Kabel sind nicht korrekt angeschlossen. Die Audioquelle ist nicht definiert.

  • Seite 44: Technische Daten

    Stereo, 2 Watt RMS (T.H.D. 10%) bis zu 6” 200 - 240V AC, 50/60 Hz Spannung 5°C - 35°C 10°C - 60°C 2 Batterien vom Typ AA, UM3 oder Ft06 Printed in Japan SANYO Electric Co., Ltd Teile-Nr. 610 272 7692 (lAAGPlP1487-- PGKAZ-D)
