Graues Kabel - PCIII
i719-211DE
www.powercommander.com
Steckverbindung Sensor
Abzweigverbinder
Steckverbindung Sensor
Stecker des Sensors
10.

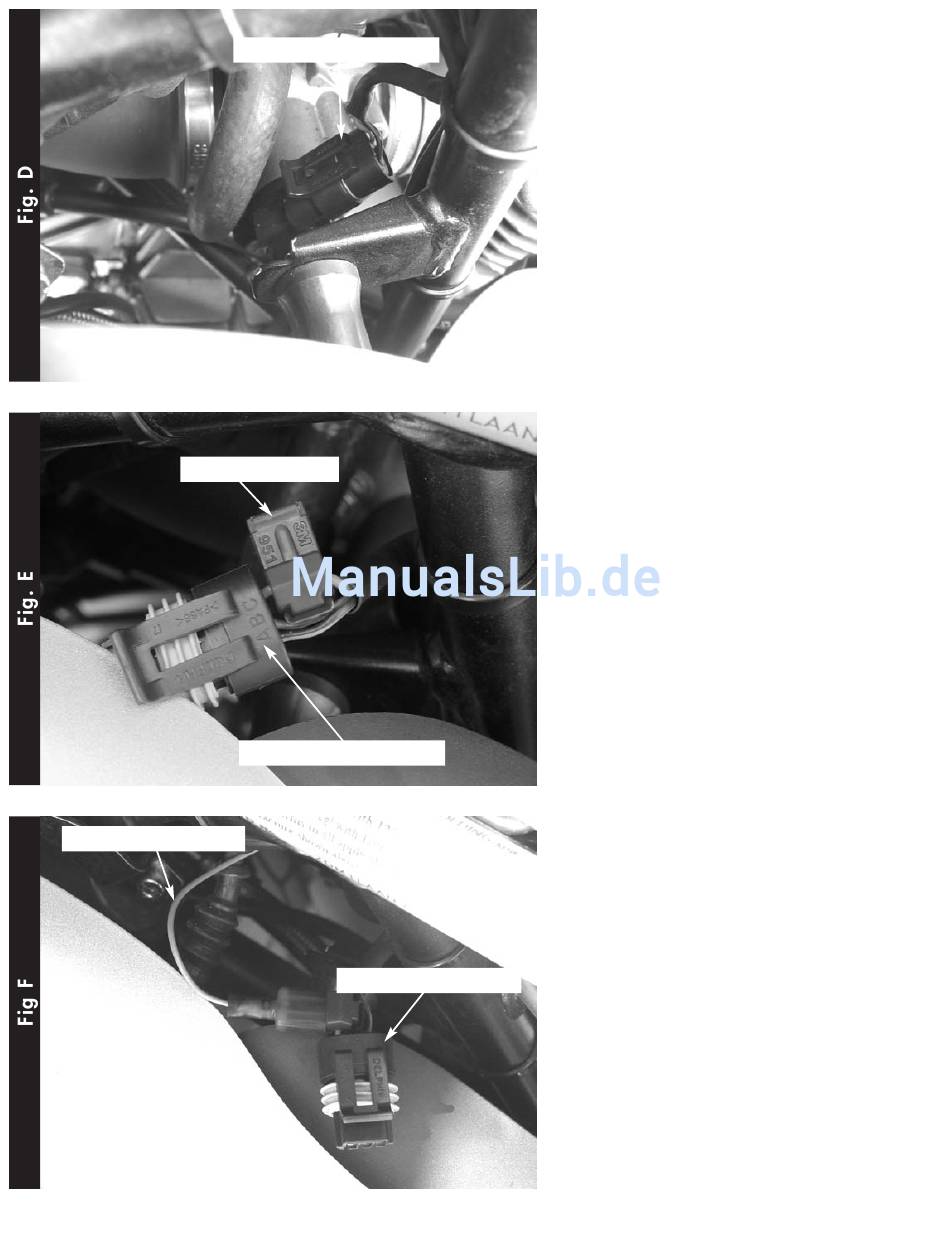

Lokalisieren Sie die Steckverbindung
des Drosselklappensensors. Diese
Steckverbindung befindet sich auf der
linken Fahrzeugseite zwischen
Rahmen und Ansaugbrücke.
11.
Trennen Sie diese Steckverbindung
und ziehen dann das Kabel vorsichtig
etwas zur Fahrzeugaussenseite
(Fig. D).
12.
Lokalisieren sie das ORANGE Kabel
des Drosselklappensensors.
13.
Bringen Sie den mitgelieferten
Abzweigverbinder an diesem Kabel
an (Fig.E). Kontrollieren Sie ob der
Abzweigverbinder korrekt
geschlossen ist.
Bitte Beachten: Es wird empfohlen diese
Verbindung mit säurefreiem Fett
"abzudichten".
14.
Schliessen Sie nun das GRAUE Kabel
des PCIII am Abzweigverbinder an
(Fig. F).
Bitte Beachten: Auch diese Verbindung mit
säurefreiem Fett "abdichten".
15.
Steckverbindung des Drossel-
klappensensors wieder zusammenfü-
gen.
2003-2004 Ducati M620ie - PCIII - 3
