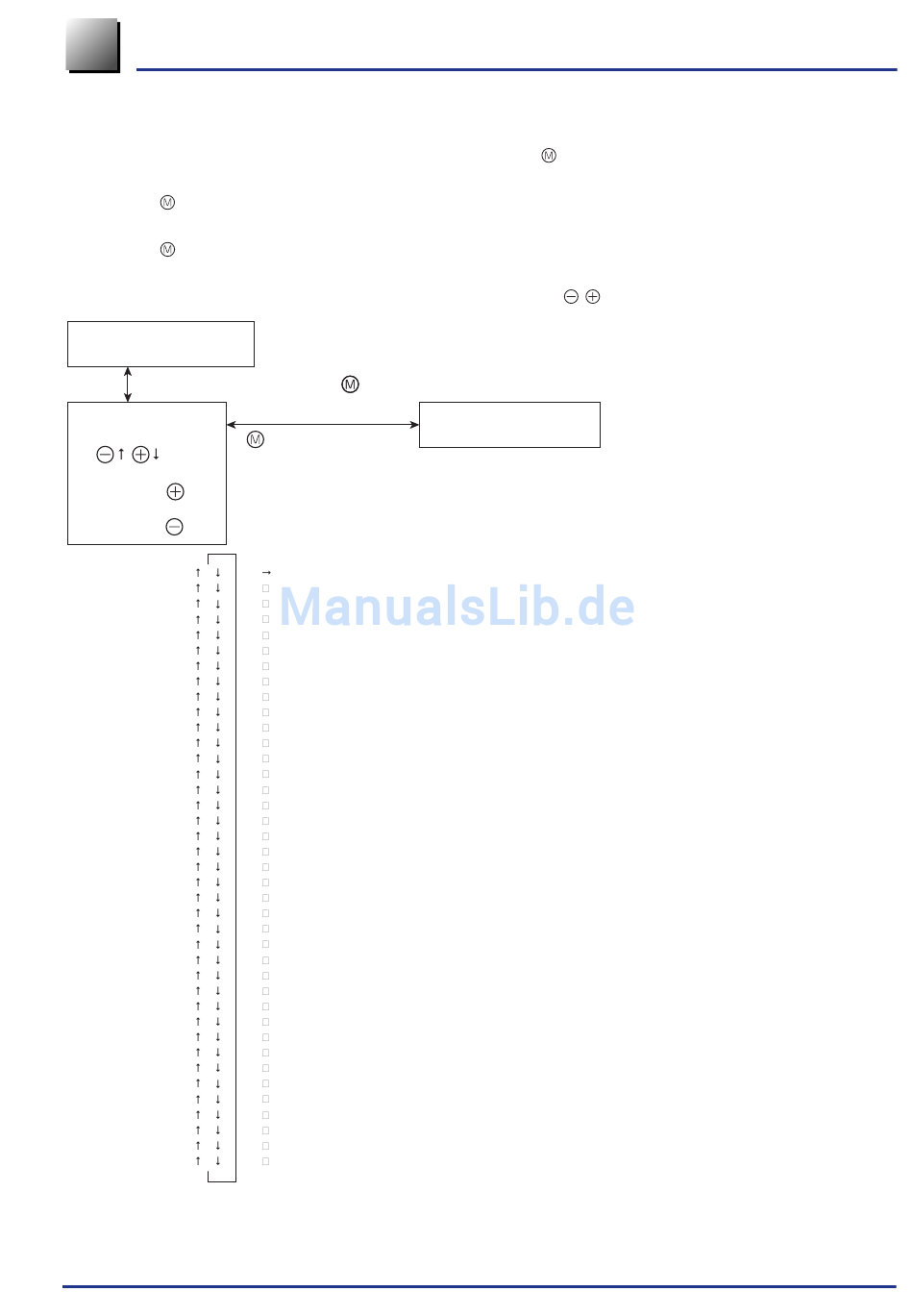

4.2.2 Menüaufruf
Aktivieren des Programmiermodus über die Taste
denen Programmiermenüs.
Taste einige Sekunden lang drücken, um vom Anzeige- in den Programmiermodus zu
wechseln.
Taste einige Sekunden lang drücken, um vom Programmier- in den Anzeigemodus zu
wechseln.
Um von einem Menü ins andere zu wechseln, Tasten / benutzen.
Normalbetrieb
(Anzeige einer Messung)
Mindestens 2 s lang Druck auf Taste
Einstellmodus
Wahl der Menüs
Übergang zu nächstem
Menü, Druck auf
Übergang zu vorherigem
Menü, Druck auf
1. TAG
2. TYPE
3-1. SERIAL N
3-2. VER
4. UNIT
5. URL
6-1. LRV
6-2. URV
7. DAMP
8-1. OUT Md
8-2. CUT Pt
8-3. CUT Md
9-1. BURNOT
9-2. OVER
9-3. UNDER
A-1. ZERO
A-2. SPAN
B-1. 4mAAdj
B-2. 20mAAdj
B-3. FIXcur
D-1. AMPTMP
D-2. ALMCHK
F. LOCK
G-1. LDV
G-2. UDV
G-3. dP
G-4. LcdUnit
G-5. LcdOpt
I-1. LRVAdj
I-2. URVAdj
J-1. SAT LO
J-2. SAT HI
J-3. SPEC
K. GUARD
L-1. HisZERO
L-2. HisSPAN
L-3. HisCLEAR
L-4. HisAMP
L-5. HisCELL
www.georgin.com
.
Anzeige & Einstellung der Menüs
(im Normalbetrieb)
1. Anzeige und Programmierung der Gerätekennnummer (TAG No.)
2. Anzeige und Programmierung des Modells
3-1. Anzeige der Seriennummer
3-2. Anzeige der Softwareversion
4. Anzeige und Einstellung der physikalischen Größe
5. Anzeige des oberen Grenzwerts für den Messbereich
6-1. Programmierung des Nullpunkts oder 4mA (LRV) entsprechend 0% des Ausgangssignals
6-2. Programmierung des Skalenendwerts oder 20mA (URV) entsprechend 100% des Ausgangssignals
7. Programmierung der Dämpfung des Ausgangssignals
8-1. Programmierung der Art des Ausgangssignals
8-2. Programmierung des Kipppunkts
8-3. Programmierung der Art des Ausgangssignals zwischen 0% und dem Kipppunkt
9-1. Programmierung der Defaultwerte
9-2. Programmierung des oberen Defaultwerts bei 20mA = OVERSCALE
9-3. Programmierung des unteren Defaultwerts bei 4mA = UNDERSCALE
A-1. Kalibrieren des Nullpunkts
A-2. Kalibrieren des Skalenendwerts
B-1. Kalibrieren der 4mA
B-2. Kalibrieren der 20mA
B-3. Generierung des Ausgangssignals
D-1. Anzeige der Sensortemperatur
D-2. Anzeige der Fehler bei Selbstdiagnose
F. Sperren und Freigeben der Einstellung über die äußere Schraube
G-1. LDV (Lower Display Value) Programmierung der Anzeige für ein Ausgangssignal von 4mA
G-2. UDV (Upper Display Value) Programmierung der Anzeige für ein Ausgangssignal von 20mA
G-3. Programmierung des Dezimalpunkts
G-4. Programmierung der Einheit der Anzeige
G-5. Programmierung der Optionen der Anzeige
I-1. Programmierung des Nullpunkts (LRV)
I-2. Programmierung des Skalenendwerts (URV)
J-1. Programmierung des unteren Grenzwerts für das Ausgangssignal
J-2. Programmierung des oberen Grenzwerts für das Ausgangssignal (*7) (*1)
J-3. Wahl des Normal- oder erweiterten Betriebs für die Grenzwerte des Ausgangssignals und die Defaultwerte
K. Schreibschutz der Parameter des Sensors
L-1. Anzeige des Nullpunkts - werksmäßige Kalibrierung
L-2. Anzeige des Skalenendwerts - werksmäßige Kalibrierung
L-3. Werksmäßige Kalibrierung löschen
L-4. Anzeige der min/max Temperatur des Verstärkers
L-5. Anzeige der min/max Temperatur der Messzelle
zur Auswahl und Anzeige der verschie-
Einstellmodus
