Vorgehensweise bei der Kalibrierung

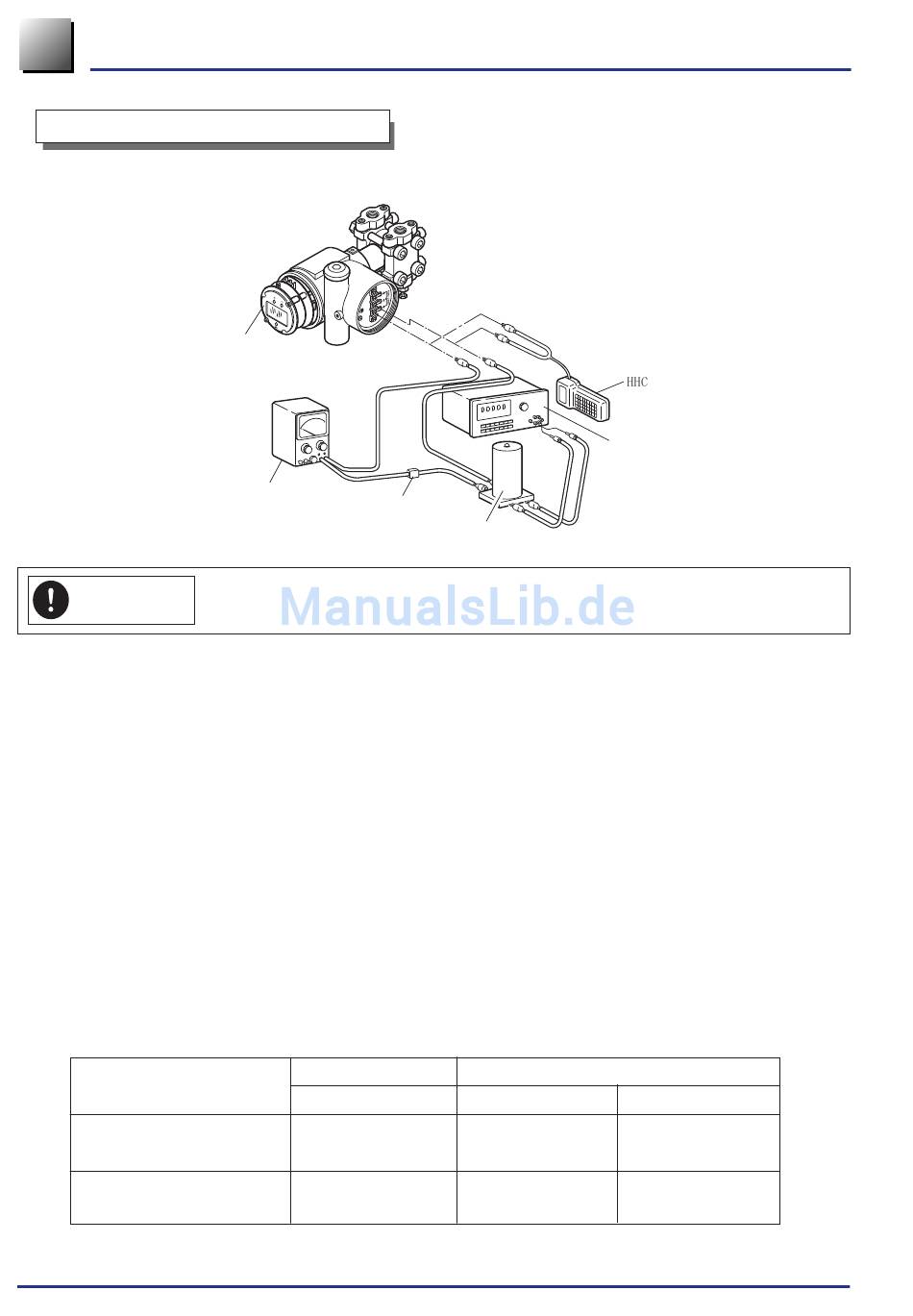

(1) Anschlüsse nach folgendem Schema ausführen
Speisung
HINWEIS
(2) Kalibrieren des Digitalwandlers (D/A)
Das Menü ist zur Änderung der Druckwerte für den Nullpunkt und das Ausgangssignal bei
100% zu verwenden. Ein Druckgenerator ist nicht erforderlich.
Lokale Konfi guration über LCD-Anzeige: siehe Kapitel 4.2
Konfi guration über den HHC: siehe Kapitel 4.3
(3) Feineinstellung von Messbereich und Nullpunkt
Lokale Konfi guration über LCD-Digitalanzeige: siehe Kapitel 4.2
Konfi guration über den tragbaren HHC Kommunikator: siehe Kapitel 4.3
(4) Kontrolle der Genauigkeit
Drücke in der folgenden Reihenfolge beaufschlagen: 0%, 25%, 50%, 75%, 100%, 75%, 50%,
25% et 0%. Das Ausgangssignal für die verschiedenen Drücke ablesen.
Kontrollieren, dass die abgelesenen Werte (%) innerhalb der nachstehenden Genauigkeit-
stoleranzen liegen.
Messart
Angabe in %
Strommessung (mA)
Spannungsmessung (V)
an 250Ω Widerstand
Digital-
anzeige
Lastwiderstand
Für den Aufbau eines Kreises, der eine ordnungsgemäße Kommunikation
mit dem HHC ermöglicht, ist ein Lastwiderstand von mind. 250Ω notwendig.
Werte
0, 25, 50, 75, 100
4, 8, 12, 16, 20
1, 2, 3, 4, 5
Eichwiderstand
Genauigkeit (nach Modell)
Genauigkeit: 0,1% Genauigkeit: 0,2%
±0,1
±0,016
±0,004
Digitales
Voltmeter
±0,2
±0,032
±0,008
