Kurzanleitung
1. Gerätebeschreibung
Auf der Vorderseite sind angeordnet:
1 Buchse für die Stromversorgung
2 Buchse für den NT-Anschluss (RJ-45)
3 Buchse für den TE-Anschluss oder die
Synchronisation (RJ-45)
4 Buchse für die USB-Schnittstelle (USB-B)
5 Der RESET-Taster um den IP Basic
zurückzusetzen
6 Buchse für die LAN-Verbindung (RJ45)
7 Buchse für die WAN-Verbindung (RJ45)
Auf der Rückseite sind angeordnet:
1 SMA Anschluss für die Antenne des
GSM/UMTS Kanals 2
2 SIM-Kartenleser des GSM/UMTS Kanals 2
3 SIM-Kartenleser des GSM/UMTS Kanals 1
4 SMA Anschluss für die Antenne des
GSM/UMTS Kanals 1

2. Inbetriebnahme

• Stellen Sie den coM.sat IP Basic an einen
entsprechend passenden Ort, an dem eine
ordnungsgemäße Spannungsversorgung
möglich ist.
• Schrauben Sie die Antenne(n) auf die
Antennenbuchse(n) auf.
• Um die IP-Adressen des coM.sat
IP Basic anzupassen verbinden Sie den
LAN-Port des coM.sat IP Basic mit einem
PC oder Notebook (sieh Kap.3.2).
• Verbinden Sie die ISDN-Leitung (sofern
vorhanden) mit dem NT/TE-Port des
coM.sat IP Basic.
• Bevor die SIM-Karte eingesetzt wird, lesen
Sie bitte das Kapitel 3.3 über den Umgang
mit der SIM-Karte und der PIN.
• Verbinden Sie das 12V-Steckernetzteil mit dem coM.sat IP Basic.
• Nach erfolgreicher Konfiguration ist der coM.sat IP Basic betriebsbereit.
Erstellt:
07/2011
Seite:
3
Schutzvermerk nach DIN 34 beachten!
coM.sat IP Basic

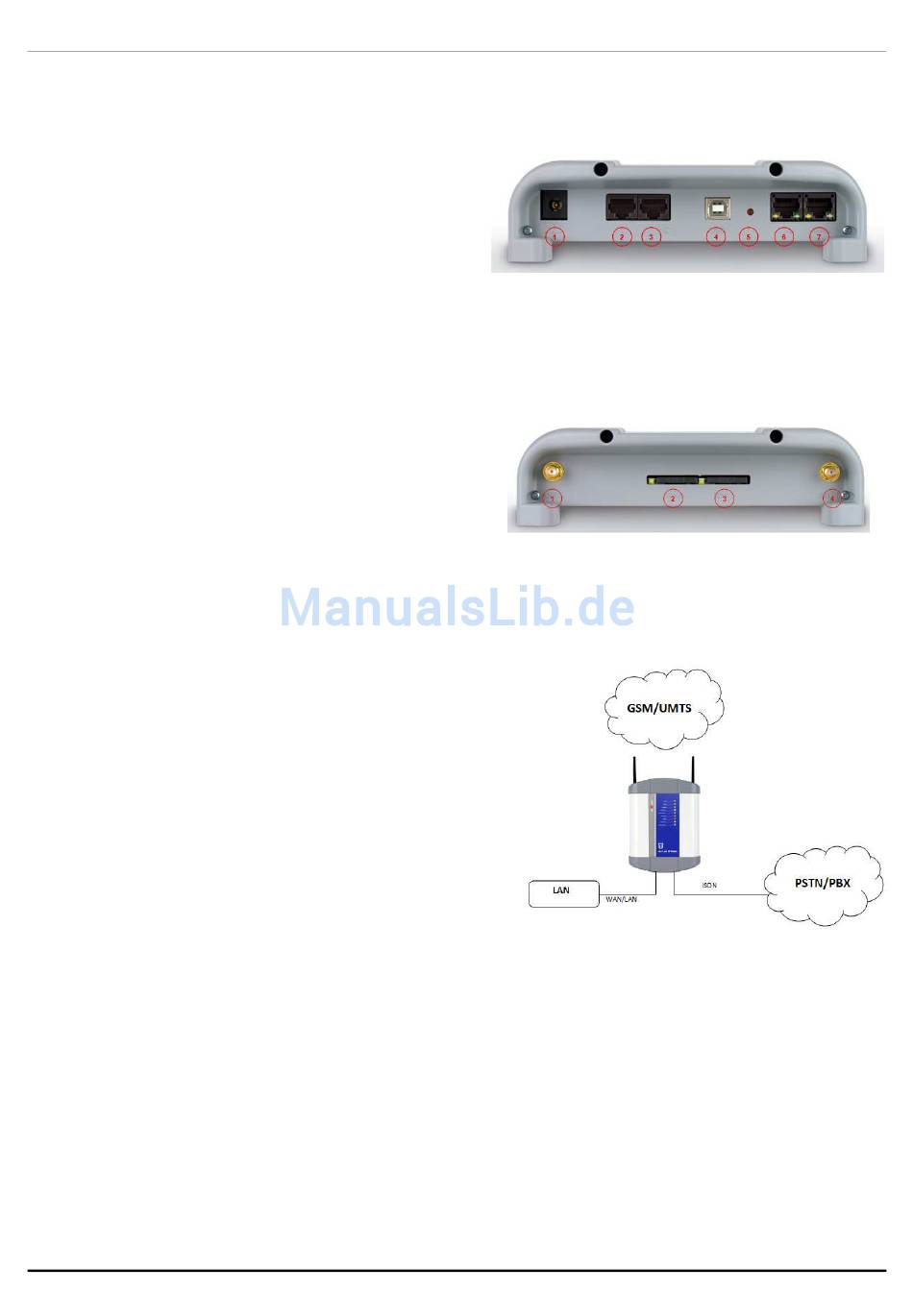

Abb. 1: Frontseite des coM.sat IP Basic
Abb. 2: Rückseite des coM.sat IP Basic
Abb. 3: Anschluss des coM.sat IP Basic
