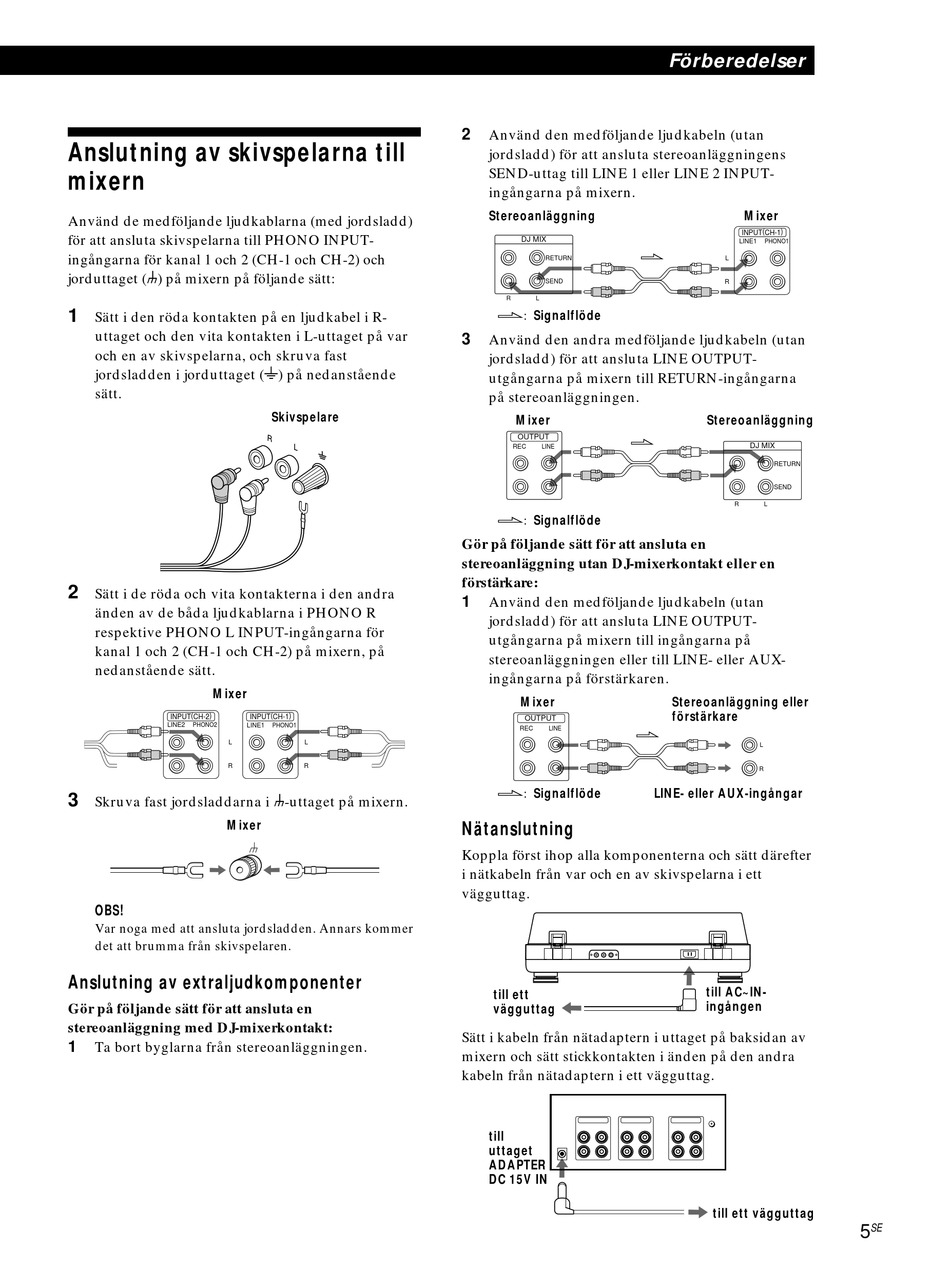

Anslutning av skivspelarna till
mixern
Använd de medföljande ljudkablarna (med jordsladd)
för att ansluta skivspelarna till PHONO INPUT-
ingångarna för kanal 1 och 2 (CH-1 och CH-2) och
jorduttaget (U) på mixern på följande sätt:
1
Sätt i den röda kontakten på en ljudkabel i R-
uttaget och den vita kontakten i L-uttaget på var
och en av skivspelarna, och skruva fast
jordsladden i jorduttaget (I) på nedanstående
sätt.
2
Sätt i de röda och vita kontakterna i den andra
änden av de båda ljudkablarna i PHONO R
respektive PHONO L INPUT-ingångarna för
kanal 1 och 2 (CH-1 och CH-2) på mixern, på
nedanstående sätt.
Mixer
INPUT ( CH-2 )
LINE2 PHONO2 LINE1
L
R
3
Skruva fast jordsladdarna i U-uttaget på mixern.
Mixer
OBS!
Var noga med att ansluta jordsladden. Annars kommer
det att brumma från skivspelaren.
Anslutning av extraljudkomponenter
Gör på följande sätt för att ansluta en
stereoanläggning med DJ-mixerkontakt:
1
Ta bort byglarna från stereoanläggningen.
Skivspelare
INPUT ( CH-1 )
PHONO1
L
R
2
Använd den medföljande ljudkabeln (utan
jordsladd) för att ansluta stereoanläggningens
SEND-uttag till LINE 1 eller LINE 2 INPUT-
ingångarna på mixern.
Stereoanläggning
DJ MIX
l
RETURN
SEND
R L
l: Signalflöde
3
Använd den andra medföljande ljudkabeln (utan
jordsladd) för att ansluta LINE OUTPUT-
utgångarna på mixern till RETURN-ingångarna
på stereoanläggningen.
Mixer
OUTPUT
l
REC LINE
l: Signalflöde
Gör på följande sätt för att ansluta en
stereoanläggning utan DJ-mixerkontakt eller en
förstärkare:
1
Använd den medföljande ljudkabeln (utan
jordsladd) för att ansluta LINE OUTPUT-
utgångarna på mixern till ingångarna på
stereoanläggningen eller till LINE- eller AUX-
ingångarna på förstärkaren.
Mixer
OUTPUT
REC LINE
l
l: Signalflöde
Nätanslutning
Koppla först ihop alla komponenterna och sätt därefter
i nätkabeln från var och en av skivspelarna i ett
vägguttag.
till ett
vägguttag
Sätt i kabeln från nätadaptern i uttaget på baksidan av
mixern och sätt stickkontakten i änden på den andra
kabeln från nätadaptern i ett vägguttag.
till
uttaget
ADAPTER
DC 15V IN
Förberedelser
Mixer
INPUT ( CH-1 )
LINE1 PHONO1
L
R
Stereoanläggning
DJ MIX
RETURN
SEND
R L
Stereoanläggning eller
förstärkare
L
R
LINE- eller AUX-ingångar
till AC~IN-
ingången
till ett vägguttag
SE
5
