Aanvullende informatie

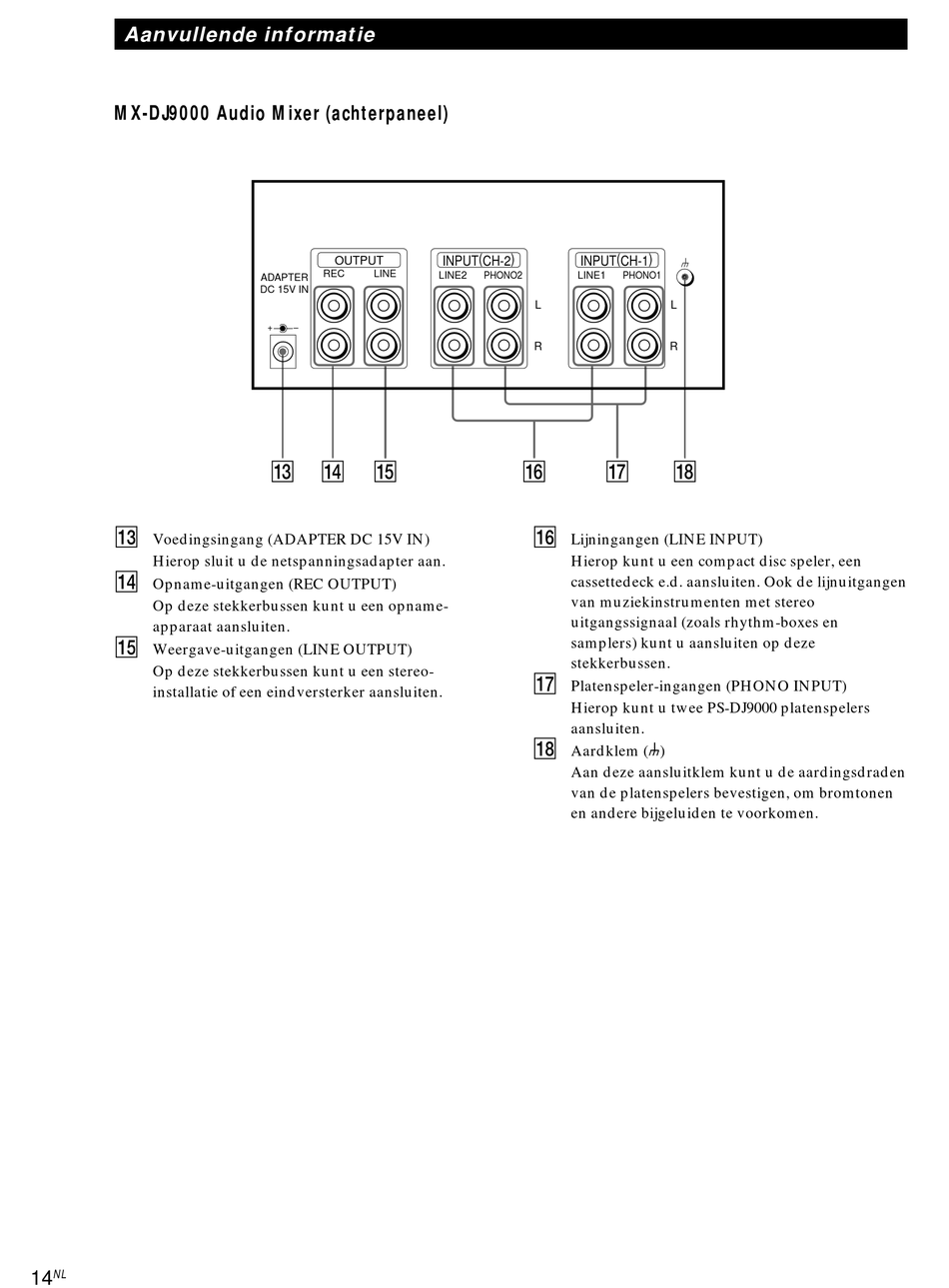

MX-DJ9000 Audio Mixer (achterpaneel)
qd
Voedingsingang (ADAPTER DC 15V IN)
Hierop sluit u de netspanningsadapter aan.
qf
Opname-uitgangen (REC OUTPUT)
Op deze stekkerbussen kunt u een opname-
apparaat aansluiten.
qg
Weergave-uitgangen (LINE OUTPUT)
Op deze stekkerbussen kunt u een stereo-
installatie of een eindversterker aansluiten.
NL
14
OUTPUT
REC LINE
LINE2
ADAPTER
DC 15V IN
+
–
M N O
INPUT ( CH-2 ) INPUT ( CH-1 )
PHONO2
LINE1
L
R
P Q
qh
Lijningangen (LINE INPUT)
Hierop kunt u een compact disc speler, een
cassettedeck e.d. aansluiten. Ook de lijnuitgangen
van muziekinstrumenten met stereo
uitgangssignaal (zoals rhythm-boxes en
samplers) kunt u aansluiten op deze
stekkerbussen.
qj
Platenspeler-ingangen (PHONO INPUT)
Hierop kunt u twee PS-DJ9000 platenspelers
aansluiten.
qk
Aardklem (U)
Aan deze aansluitklem kunt u de aardingsdraden
van de platenspelers bevestigen, om bromtonen
en andere bijgeluiden te voorkomen.
PHONO1
L
R
R
