X32 PRODUCER DIGITAL MIXER
X32 PRODUCER DIGITAL MIXER Erste Schritte
Erste Schritte
(DE)
Ch01
Fat Sn are

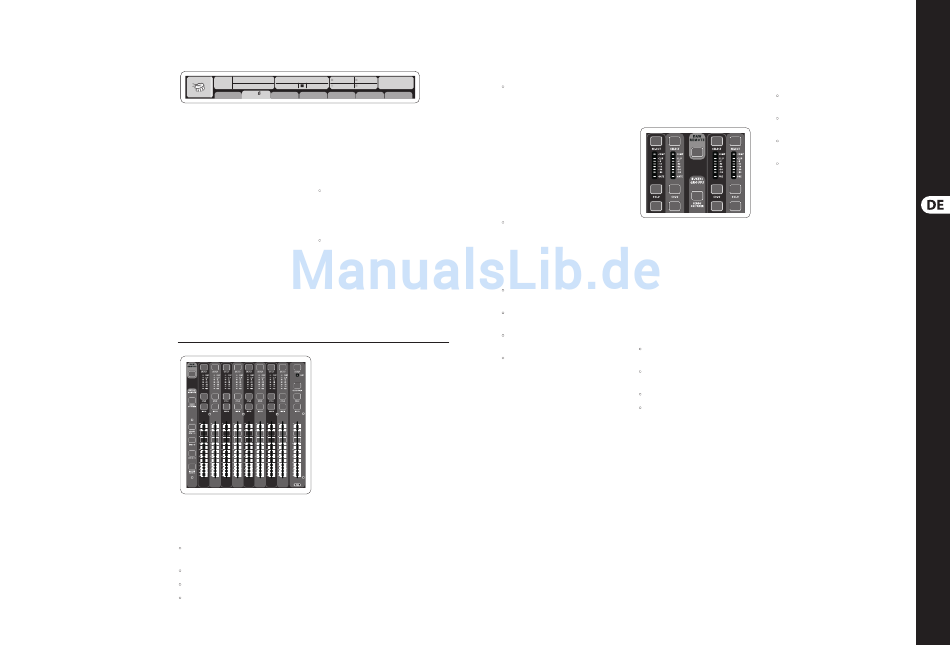

Sektion 3: Hauptdisplay-Bereich
Das farbige Hauptdisplay zeigt Informationen über
verschiedene Sektionen des Pults an. Man kann es
mit den View-Tastern des Pults sowie mit jedem
der 10 Tastern auf beiden Seiten des Displays auf
unterschiedliche Bildschirme umschalten.
Der obere Bereich des Hauptdisplays zeigt ständig
nützliche Status-Informationen an. In der oberen
linken Ecke finden Sie die Nummer des gewählten
Kanals, dessen Kurzname und das gewählte Symbol.
Der nächste Block zeigt Name und Nummer der
aktuellen Szene in Gelb und die darauf folgende
Szene an. Der mittlere Bereich zeigt den Namen
der Playback-Datei sowie die abgelaufene
und verbleibende Zeit sowie ein Symbol für den
Recorder-Status an. Der nächste rechts gelegene
Block verfügt über 4 Segmente, die den Status der
AES50 Ports A und B, den Card Slot sowie die Quelle
und Samplerate der Audio Clock-Synchronisation
anzeigen (oben rechts). Kleine grüne quadratische
Anzeigen informieren über die korrekte Verbindung.
Der ganz rechts gelegene Block zeigt die Pult-Uhrzeit
an, die man unter Setup/Config einstellen kann.
Sektion 4: Bänke der Gruppen/Bus-Kanäle
Diese Pultsektion bietet acht Kanalzüge, die in
folgende Ebenen unterteilt sind:
Acht DCA-Gruppen (DCA = digital gesteuerte
•
Verstärker)
Mix Bus Master 1-8
•
Mix Bus Master 9-16
•
Matrix-Ausgänge 1-6 und den zentralen
•
Summen-Bus MAIN C
01 OpeningScene 15:33
A: S16 A: 48K
02: next 0:00 - 0:00 B: - C: X-USB
con g
home gate dyn eq sends main
Mit den Page- und Layer-Tastern an der
Ecke des Displays können Sie zu anderen
Bildschirmseiten wechseln.
Zum Editieren von Parametern oder Einstellungen
auf den Bildschirmen verwenden Sie die
6 zugehörigen Druck/Drehregler am unteren Rand
des Displays.
Bei allen stufenlosen Einstellungen oder
•
Listeneinträgen können Sie zum Editieren den
entsprechenden Regler drehen, was durch
verschiedene kreisförmige Symbole
angezeigt wird
Wenn einem dieser Regler auch eine Schalt- oder
•
Wechselfunktion zugewiesen ist, wird am unteren
Rand des Felds ein breiter rechteckiger Button
angezeigt. Ein Druck auf den Drehregler schaltet
den Ein/Aus-Status der entsprechenden Funktion
um. Wenn der rechteckige Button im Display
dunkelgrau leuchtet, ist die entsprechende
Funktion ausgeschaltet/inaktiv. Wenn er gelb
leuchtet, ist die Funktion eingeschaltet/aktiv.
Diese Sektion enthält auch einen Haupt-Fader
für den LR-Ausgang, der unabhängig und immer
verfügbar ist, gleichgültig welche Kanalbank oder
Ebene aktiv ist.
Bei Verwendung der DCA-Gruppen-Ebene kann man
die DCA-Gruppen auf Solo und stummschalten, aber
man kann sie nicht wählen.
Um die Namen, Symbole und Farben der DCA-
Gruppen zu editieren, navigieren Sie zur Setup/DCA
Groups-Seite auf dem Hauptdisplay. Man kann die
Namen, Symbole und Farben der DCA-Gruppen auch
editieren, indem man gleichzeitig die Utility- und
Select-Taster drückt. Wenn die Setup/Scribble
Strip-Seite geöffnet ist, kann man direkt jeden
anderen Kanal wählen, um sein Layout im gleichen
Arbeitsgang zu editieren.
Bei Verwendung der Ausgangs-Bus-Ebenen leuchten
die unteren LEDs der Anzeigen in dieser Sektion,
wenn der jeweilige Bus über pre-fader geschaltete
Quellen des gewählten Kanals gespeist wird.
33
Quick Start Guide
Sektion 5: Verschiedene Zuordnungen
: 15 DCA-Gruppen zuweisen
•
Dank der beiden deutlich unterscheidbaren
Fader-Gruppen (Eingänge links und Ausgänge
rechts) kann man beim X32 PRODUCER die Kanäle
oder Busse mühelos einer virtuellen DCA-Gruppe
zuweisen. Halten Sie einfach den entsprechenden
DCA Group Select-Taster auf der rechten Pultseite
gedrückt, während Sie die Select-Taster aller
Eingangskanäle drücken, die Sie der besagten
DCA-Gruppe zuordnen möchten. Sie können auch
den DCA Group Select-Taster drücken, um zu
prüfen, welche Kanäle ihm bereits zugewiesen
sind. Die Select-Taster der zugewiesenen
Kanäle leuchten.
Frei zuweisbare Regler:
•
Die Assign-Sektion des Pults bietet drei Bänke mit
8 Tastern, mit denen man frei anpassbaren Zugriff
auf 24 beliebige Funktionen des X32 Compact
erhalten kann.
Um eine eigene Zuweisung vorzunehmen:
Drücken Sie den View-Taster in der Assign-
•
Sektion, um die Zuordnungen zu editieren
Wählen Sie das zu editierende Regler-Set
•
(A, B oder C)
Wählen Sie einen der Regler 1 - 8, den Sie
•
zuweisen möchten.
Wählen Sie den zu steuernden Parameter,
•
dem Sie die Funktion zuweisen möchten
Normalerweise steuert man damit den Parameter
eines bestimmten Kanals, z. B. den Reverb
Ein/Aus-Status des Hauptsängers.
Der Jump-to-Page-Regler steuert eine
Spezialfunktion, die keine Audio-Parameter
verändert, sondern direkt zu einer bestimmten
Display-Seite springt.
Die „Sends on Faders"-Funktion Um zu prüfen/editieren, wohin das gewählte
Eingangssignal geleitet wird:
Das X32 verfügt über eine sehr nützliche Funktion,
auf die man zugreifen kann, indem man den Wählen Sie in der linken Sektion
•
speziellen Sends on Faders-Taster zwischen den den Eingangskanal
beiden Fader-Bereichen drückt.
Drücken Sie den Sends on Faders-Taster,
•
so dass er leuchtet
Wählen Sie entweder die Bus-Kanal-Ebene
•
1-8 oder 9-16
Die Bus-Fader (auf der rechten Pultseite)
•
stellen jetzt die Send-Pegel des gewählten
Eingangskanals (auf der linken Pultseite) dar
Die Option, „Sends on Faders" in beide Richtungen
– zum Wählen eines Eingangs- oder eines
Ausgangskanals – verwenden zu können, ist ein
besonderes Feature des X32.
Die Sends on Faders-Funktion hilft Ihnen bei der
Pegeleinstellung von Kanälen, die zu einem der
16 Mix-Busse geleitet werden. Sie funktioniert nur
bei Kanälen, die den Mix Bussen 1-16 zugewiesen
werden, und NICHT bei DCA-Gruppen sowie
Main- und Matrix-Bussen. Die Sends on Faders-
Funktion kann auf zwei praktische Arten für die
häufigsten Situationen bei der Live-Beschallung
eingesetzt werden:
Um eine Monitor-Mischung für einen
bestimmten Musiker vorzubereiten
Wählen Sie den Monitor-Bus (1-8, 9-16), der den
•
Bühnenmonitor des Künstlers speist
Drücken Sie den Sends on Faders-Taster,
•
damit er leuchtet
Wählen Sie eine der sechs Eingangskanal-Ebenen
•
Solange „Sends on Faders" aktiv ist,
•
entsprechen alle Fader in der Eingangskanal-
Sektion (auf der linken Pultseite)
den Send-Pegeln zum gewählten
(Monitor) Mix-Bus
