X32 PRODUCER DIGITAL MIXER
X32 PRODUCER DIGITAL MIXER Mise en oeuvre
Mise en oeuvre
(FR)

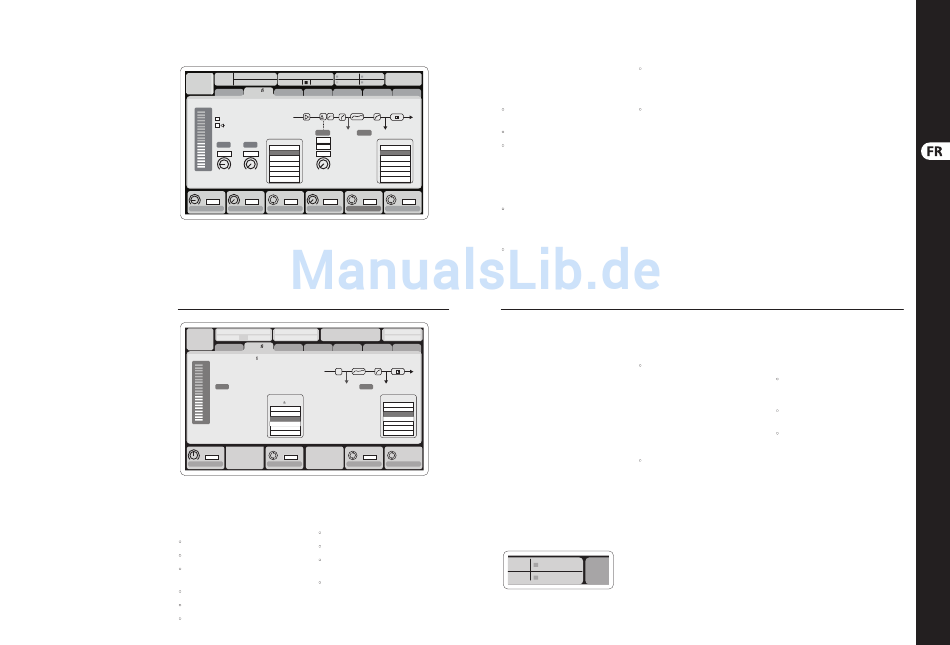

Ch01
clip
-6
-12
-18
-24
-30
-36
-42
-48
-54
Gain
+0.00
Link
Les voies d'entrées 1-16 sont préconfigurées pour
utiliser les signaux d'entrée 1-16, mais elles peuvent
être configurées pour utiliser n'importe quel signal
du moteur audio, y compris les sorties du bus de
mixage et des sous-groupes.
Les voies d'entrée 17-32 sont préconfigurées
pour utiliser les entrées AES50 A 1-16. Ainsi, si vous
clip
-6
-12
-18
-24
-30
-36
-42
-48
-54
Gain
00.00
Link
La configuration des voies de bus de mixage
1-16 peut être préréglée de façon globale
(dans la page Setup/Global) ou de façon individuelle,
voie par voie. Le traitement des bus comprend
(dans cet ordre) :
Point d'insertion (commutable post-EQ et pré-EQ)
•
Correcteur 6 bandes, totalement paramétrique
•
Compresseur/expanseur (commutable post-EQ et
•
pré-EQ)
Départs de bus vers 6 matrices
•
Panoramique général G/D
•
Niveau mono/centre
•
01
A: S16 A: 48K 14:11
01:
0:00 - 0:00 B: - C: X-USB
con g
home gate dyn eq sends
Insert Position
t
In
48V
Reverse
Delay Pre Ins Post
0.3 ft
Source Insert
Link Lo Cut
0.10 m
OFF OFF
+0.0 2.0 Input 01 InsFX 1L
dB Hz 0.03 ms
Input 02 InsFX 1R
Input 03 InsFX 2L
Input 04 InsFX 2R
Gain Lo Cut Delay
Input 05 InsFX 3L
Input 06 InsFX 3L
Lo Cut Source Delay Ins Pos
dB 20 Hz Input 0.3 ms PRE
Lo Cut Select Delay Insert Connect
connectez un boîtier de scène multipaire au port,
les signaux sont automatiquement dirigés vers
ces voies.
Les retours Aux 1-8 sont préconfigurés pour utiliser
les 6 signaux d'entrée Aux et les deux sorties de
lecture USB, mais ils peuvent être aussi configurés
pour utiliser n'importe quel signal de la console.
LeOnde.mp3 13:44:43 MyProj.prj
00.05.00 00.00.00 29 November 2010 Scene01
con g
home gate dyn eq sends
Bus Con guration Bus Insert Position
∑
Channel Sends
Link Pre Insert Post
All Channel Sends
Insert
Pre Con guration
Ins 01
...
Ins 02
Ins 03
Inputs
Pre EQ Ins 04
...
Pre Fader
Post Fader FX 01
Sub Grou FX 02
Send Pos. Insert Pos.
dB Inputs Pre
Bus Sends Insert Connect
Les voies de bus général LR/C sont toujours
disponibles et indépendantes des bus de mixage.
Les étapes du traitement de ce signal sont
(dans cet ordre) :
Point d'insertion (commutable post-EQ et pré-EQ)
•
Correcteur 6 bandes, totalement paramétrique
•
Compresseur/expanseur (commutable post-EQ et
•
pré-EQ)
Départs de bus vers 6 matrices
•
29
Quick Start Guide
Les voies matricielles 1-6 sont alimentées de
façon exclusive par les signaux du bus général
: 37
MAIN LRC et des bus de mixage 1-16. Le traitement
main
des bus est organisé comme suit (dans cet ordre) :
Point d'insertion (commutable post-EQ et
•
pré-EQ)
Correcteur 6 bandes, totalement paramétrique
•
Compresseur/expanseur (commutable post-EQ
•
et pré-EQ)
Traitement des effets 1-8
La console X32 PRODUCER contient huit moteurs
d'effets stéréo internes.
Insert
InsF
Les effets FX 1-4 peuvent être configurés
•
en parallèle ou en insertion sur les signaux,
alors que les effets FX 5-8 ne peuvent être
utilisés qu'en insertion de voies ou de bus
Les retours des effets parallèles FX 1-4 peuvent
•
être contrôlés avec la 6ème banque (couche)
des voies d'entrée – les retours d'effets.
Notez que les signaux de retour des effets FX 1-4
possèdent des faders gauche et droit séparés.
Mise sous/hors tension et mise à jour :
Il est conseillé de commencer par placer la console
X32 PRODUCER sous tension, et de la placer hors
main
tension en dernier lorsqu'elle est connectée à
un système de sonorisation. Ceci évite toute
destruction des enceintes et équipements par
bruits de pop ou de transitoires générés à la mise
sous/hors tension de la console.
La page des préférences générales du menu
Setup possède une fonction Safe Main Levels.
Lorsque cette fonction est activée, la console
coupe automatiquement les sorties générales LRC
lors de la mise sous tension. Cette fonction évite
également que le chargement d'une scène n'affecte
Insert
le niveau des sorties générales.
Les réglages de synchronisation et de fréquence
d'échantillonnage de la console sont accessibles à la
page Setup/Config, mais remarquez que toute
modification de la fréquence d'échantillonnage
nécessite de re-booter la console. Lorsque vous voyez
un carré rouge dans la section supérieure de l'écran
principal, vérifiez les réglages de synchronisation de
la page Setup/Config (voir Section 3).
16 A 48K
C X-USB
L'écran d'accueil des effets FX Home permet la
•
sélection des sources d'entrées des effets FX 1-4
et la sélection des types d'effets/algorithmes de
chacun des 8 ports d'effets du Rack virtuel
Les onglets FX 1-FX 8 de l'écran FX permet
•
l'édition de tous les paramètres du processeur
d'effets sélectionné
Application X32 PRODUCER pour iPad
Vous pouvez contrôler à distance de très nombreuses
fonctions de la console X32 PRODUCER grâce
à une application spécifique disponible sur
iPad. Vous trouverez le détail des fonctions de
téléchargement, de configuration et d'utilisation
de l'application dans un mode d'emploi séparé
disponible en téléchargement direct sur la page
Internet de la X32 PRODUCER.
L'interface utilisateur est optimisée pour les
possibilités offertes par l'écran tactile de l'iPad et
offre beaucoup de fonctions de gestion à distance
de la console. Grâce à l'application, vous pouvez,
par exemple, régler les mixages de retours depuis
la scène, tout en discutant avec les musiciens,
ou encore régler la façade depuis n'importe quel
point du public.
Si la console a été utilisée par quelqu'un d'autre,
et si vous n'êtes pas sûr des statuts de routage des
signaux, vous pouvez initialiser la X32 PRODUCER
sur ses valeurs par défaut de deux façons pratiques :
Lors de la mise sous tension de la console,
•
et lorsque le logo "X32" s'affiche à l'écran,
maintenez la touche Scenes/Undo enfoncée
jusqu'à ce que la console soit totalement
opérationnelle et que la page d'accueil s'affiche
La console est maintenant initialisée sur ses
valeurs d'usine. Vous pouvez cependant revenir
au statut qu'avait la console immédiatement
avant la dernière mise hors tension en appuyant
sur la touche Scenes/Undo
Vous pouvez également initialiser la console
•
à n'importe quel moment après la mise
sous tension en appuyant sur Setup/Config,
puis sur Initialize
REMARQUE : Le fait d'initialiser la console n'efface
pas automatiquement les données courantes du
spectacle ou les scènes. Pour supprimer toutes les
scènes, utilisez l'option 'Initialize All Show Data' de
la page Setup/ page.
Afin d'éviter toute erreur liée à une panne secteur
15 lors de la sauvegarde de données, il est conseillé
d'utiliser la fonction "Safe Shutdown" de la page
Setup/ page.
REMARQUE : Vous pouvez verrouiller la
X32 PRODUCER contre toute utilisation en activant
l'option 'Lock Console' dans la page Setup/Config.
De cette façon, l'interface utilisateur ne permet
Applications X32 PRODUCER pour
Windows/OS X/Linux
Vous pouvez également utiliser une application de
gestion à distance tournant sur l'ordinateur de la
X32 PRODUCER par liaison Ethernet. Les détails de
téléchargement, de configuration et d'utilisation de
l'application sont donnés dans un mode d'emploi
séparé et téléchargeable depuis la page produit de
la X32 PRODUCER. Consultez le site behringer.com
pour obtenir de plus amples informations.
Astuce : Les communications avec la X32 PRODUCER
utilisent le protocole OSC (Open Sound Control)
que nous partagerons sur notre site Internet, ce qui
permettra à tous les développeurs de concevoir
leur propre logiciel de gestion. Consultez le site
behringer.com pour obtenir de plus amples
informations sur le protocole OSC.
Carte X-USB
La carte X-USB permet la transmission de 32 canaux
depuis et vers l'ordinateur connecté. Prenez le
temps de télécharger les pilotes X-USB et le mode
d'emploi de prise en main sur le site behringer.com
avant de connecter la console à votre ordinateur.
aucune modification et l'écran indique "X".
Appuyez sur la touche Home pendant environ
5 secondes pour déverrouiller la X32.
Vous pouvez aisément mettre à jour le Firmware de
la X32 en procédant comme suit :
Téléchargez le nouveau Firmware de la console
•
depuis la page produit de la X32 PRODUCER et
placez-le sur la racine d'une clef USB
Connectez la clef USB à l'embase USB supérieure
•
(la console doit être hors tension)
Maintenez la touche View USB enfoncée
•
en plaçant la console sous tension.
Lors du démarrage, la X32 PRODUCER met
automatiquement le Firmware à jour,
ce qui prend 2-3 minutes de plus que le
démarrage habituel.
Si aucun fichier de mise à jour n'est disponible sur
le périphérique USB, ou s'il est corrompu, la console
reste en mode de mise à jour et ne démarre pas
normalement. Mettez-la hors tension, puis sous
tension à nouveau sans maintenir la touche
View USB enfoncée pour démarrer la console avec le
Firmware actuel.
ATTENTION : Veillez à ne pas bloquer les ouvertures
de refroidissement de la X32 PRODUCER! Lorsque
vous montez la X32 PRODUCER en flight case,
laissez suffisamment d'espace pour permettre un
flux suffisant de l'air.
