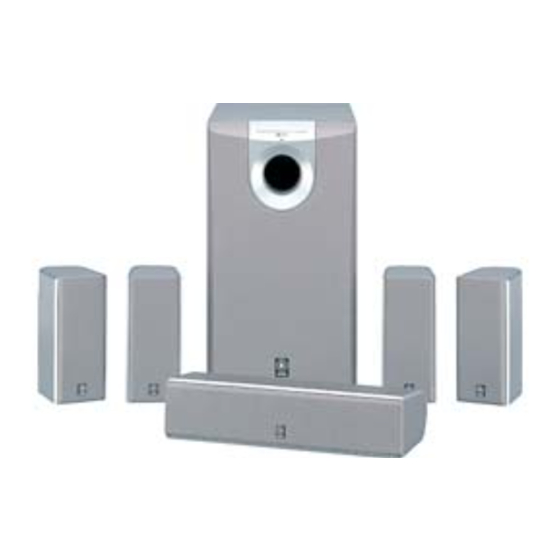

Yamaha NS-P236 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Yamaha Anleitungen
  4. Heimkino Lautsprecher
  5. NS-P236
  6. Bedienungsanleitung
Yamaha NS-P236 Bedienungsanleitung

Yamaha NS-P236 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 35

Quicklinks

Diese Anleitung herunterladen
G
NS-P230/
NS-P236
(NS-P230/NS-P236: NX-230P + NX-C230 + YST-SW005)
HOME CINEMA 5.1CH SPEAKER PACKAGE/
HOME CINEMA 6.1CH SPEAKER PACKAGE
5.1 SYSTEM D'ENCEINTES HOME CINEMA/
6.1 SYSTEM D'ENCEINTES HOME CINEMA
OWNER'S MANUAL
MODE D'EMPLOI
BEDIENUNGSANLEITUNG
BRUKSANVISNING
MANUALE DI ISTRUZIONI
MANUAL DE INSTRUCCIONES
GEBRUIKSAANWIJZING
