Anschließen

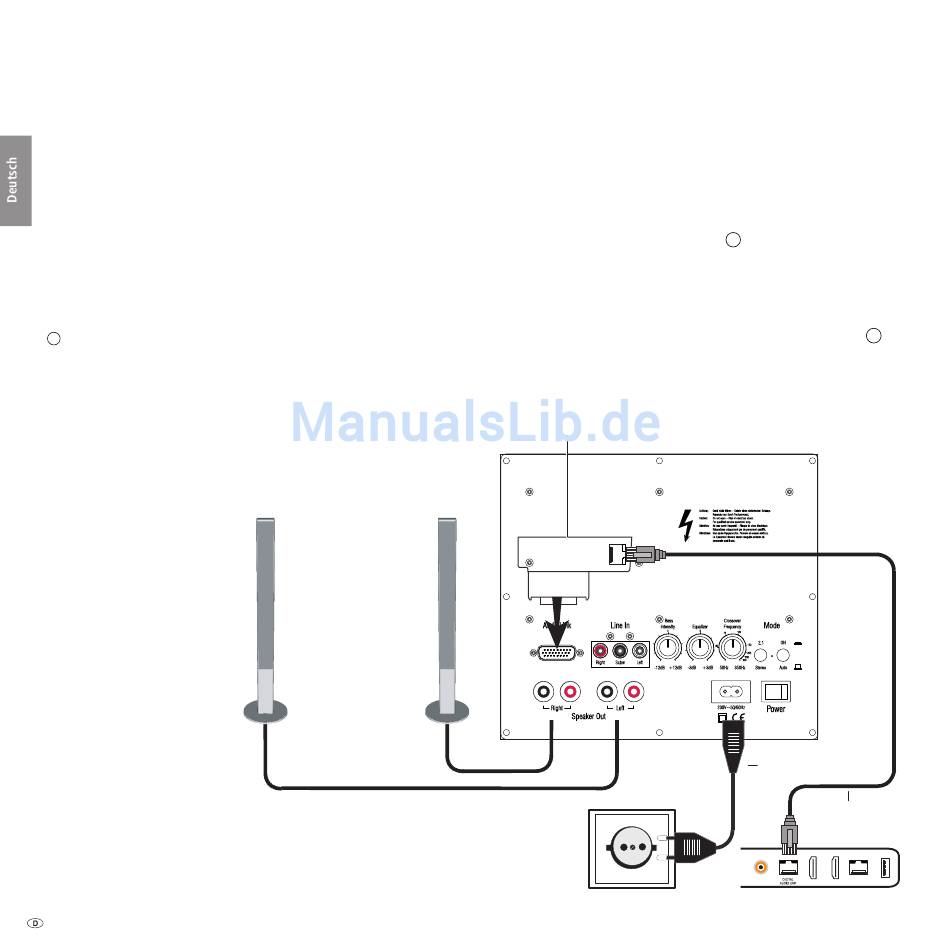

Verkabelung Loewe TV-Gerät (Chassis SL2xx) – Subwoofer 200 – Lautsprecher
➠ Das TV-Gerät muss mit einer Buchse Digital Audiolink ausgestattet sein.
Sie können den Subwoofer entweder über ein Netzwerkkabel (Cat. 5e oder höher)
und den Converter Digital Audiolink / Audiolink anschließen (im Lieferumfang
des Loewe Subwoofer 200, Best. Nr. 50212T/U/W30 enthalten) oder über das
optional nachrüstbare Module Wirless AudioLink mit einer kompatiblen Audi-
oquelle drahtlos verbinden.
Falls Sie den Subwoofer über das Netzwerkkabel anschließen, montieren Sie den
Converter Digital Audiolink / Audiolink an der 25-poligen Buchse Audiolink
des Subwoofer. Verbinden Sie die Buchse Digital Audiolink des TV-Gerätes mit
2
dem Netzwerkkabel mit der Buchse des Converter Digital Audiolink / Audiolink.
- 6
Converter Digital Audiolink / Audiolink
Front Front
links rechts
Schließen Sie das Lautsprecherkabel am Lautsprecher gemäß der entsprechenden
Installationsanleitung an. Eine der beiden Adern des Lautsprecherkabels ist übli-
cherweise schwarz markiert. Verbinden Sie diese schwarz markierte Ader jeweils mit
der schwarzen Schraubklemme Speaker Out
schema siehe Abbildung unten) und der schwarzen Klemme am Lautsprecher.
Drehen Sie dazu den Schraubverschluss der jeweiligen Klemme am Subwoofer
entgegen dem Uhrzeigersinn ca. 5 Umdrehungen auf. Führen Sie das Drahtende
in die Schraubklemme von unten ein und drehen Sie die Schraubklemme im Uhr-
zeigersinn zu. Die nicht markierten Adern verbinden Sie mit den roten Klemmen.
Verbinden Sie mit dem mitgeliefeten Netzkabel die Buchse 220 - 240 V
Subwoofers mit einer 220-240V 50/60 Hz Steckdose.
am Subwoofer 200 (Anschluss-
3
4
Loewe Subwoofer 200
Netzkabel
Netzwerkkabel
Loewe TV-Gerät (SL2xx)
des
