Conexión

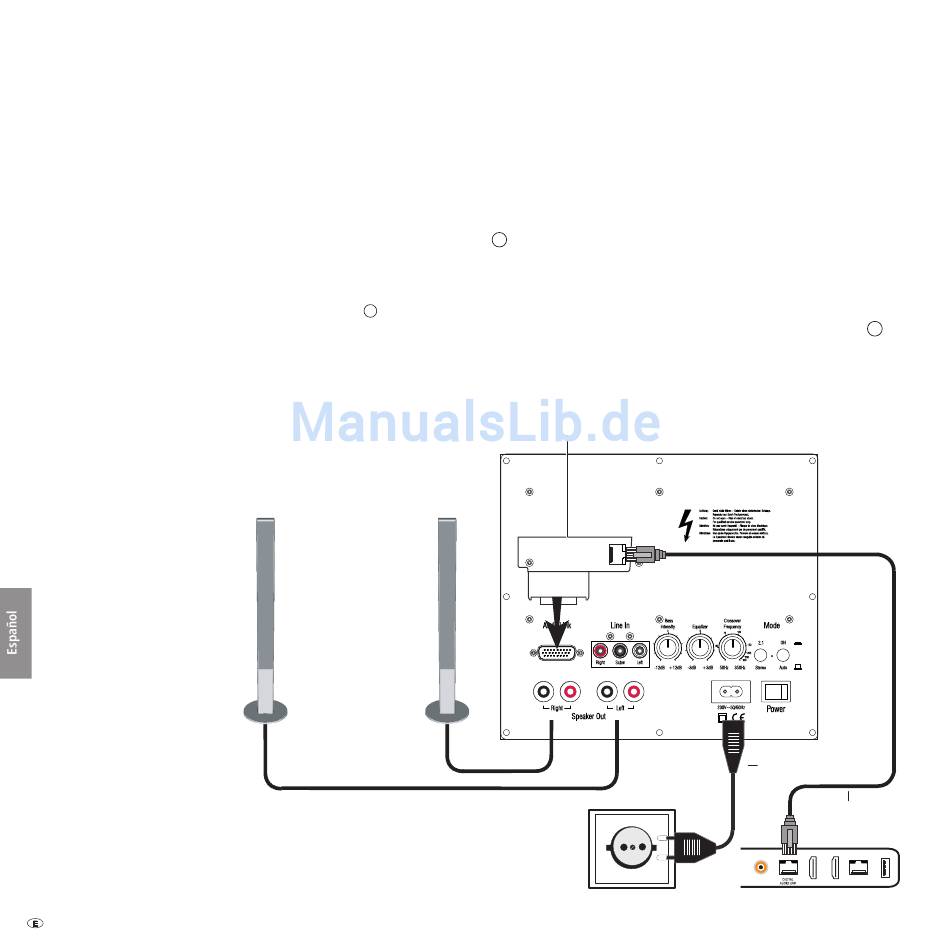

Cableado del televisor Loewe (Chassis SL2xx) – Subwoofer 200 – Altavoz
➠ El televisor debe estar equipado con un conector Digital Audiolink.
Puede conectar el Subwoofer a través de un cable de red (Cat. 5e o superior) y del
Converter Digital Audiolink / Audiolink (incluido en el volumen de suministro
del Loewe Subwoofer 200, n.º de ped. 50212T/U/W30) o a través del Module
Wireless AudioLink opcional con una fuente de audio inalámbrica compatible.
Si conecta el Subwoofer a través del cable de red, monte el Converter Digital
Audiolink / Audiolink en el conector de 25 polos Audiolink
Conecte el conector Digital Audiolink del televisor con el cable de red (CAT5E) a
través del conector Converter Digital Audiolink / Audiolink.
- 30
del Subwoofer.
2
Converter Digital Audiolink / Audiolink
Vista Vista
frontal frontal
izquierdo derecho
Conecte el cable del altavoz al altavoz conforme al manual de instalación corres-
pondiente. Una de las dos arterias del cable está normalmente marcada en negro.
Conecte la arteria marcada en negro con la pinza enroscable negra Speaker Out
en el Subwoofer 200 (esquema de conexión, ver figura abajo) y la pinza negra
3
al altavoz. Gire la conexión roscada de la pinza correspondiente en el Subwoofer
en sentido contrario a las agujas del reloj aprox. 5 giros. Introduzca el extremo
del cable en la pinza enroscable desde abajo y gírela en sentido de las agujas del
reloj. Las arterias no marcadas se conectan a las pinzas rojas.
Conecte con el cable de red suministrado el conector de 220 - 240 V
Subwoofer con un enchufe de 220-240V 50/60 Hz.
4
Loewe Subwoofer 200
Cable de alimentación
de red
Cable de red
Televisor Loewe (SL2xx)
del
