Conexión
Cableado de televisor de Loewe – Auro – Individual Sound
Loewe Flat-TV
Sonido digital TV -> Auro
Loewe
Auro

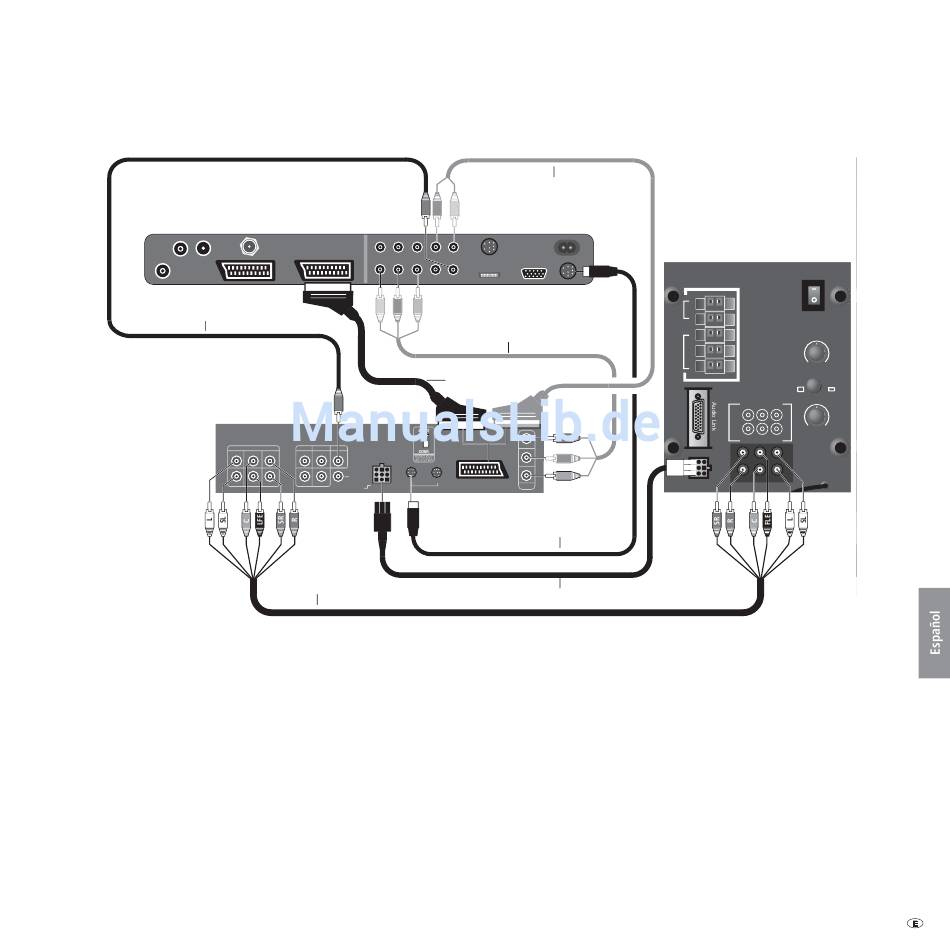

Realice las conexiones de cables como se muestra en la ilustración anterior:
• Conecte el Auro a la toma AV2 del televisor plano de Loewe.
• Utilice necesariamente un cable Euro-AV con todos los contactos ocupados y
conectados.
• Los conectores del cable Cinch de seis polos tienen grabadas unas letras en
los lados: conector gris: "C" para canal central; conector negro: "LFE" para
Subwoofer; conectores rojos: "FR" para frontal derecha o "SR" para Surround
derecha; conectores blancos: "FL" para frontal izquierda o "SL" para Surround
izquierda.
• Cable de conectores cuadrados (À no) de dos hilos desde el Auro a la toma
"Master" del Individual Sound (conecte la parte del cable provista de protec-
ción contra dobladuras) al Auro. Los conectores cuadrados se À jan a la toma
mediante una pestaña.
Para extraer el conector cuadrado primero se debe empujar hacia abajo esta
pestaña antes de tirar del conector.
AV2-SCART
CENTER
COMPONENT IN
PREOUT AUX1 IN AUX OUT AUX 2
L C R L L
DIGITAL
IN
DIGITAL
OUT
SL LFE SR R R
12V / 15mA
Cinch de seis polos
Cable de audio Cinch -> SCART
(se puede comprar en una
tienda especializada)
AUDIO OUT L/R
DIGITAL OUT
SERVICE
Component Video
(se puede comprar en una
tienda especializada)
EURO-AV
Y
TO TV
Pb
TV EXT Pr
COMPONENT
L-LINK VIDEO OUT
Cable de L-Link
Cable de conector cuadrado
• Para reproducir el sonido del televisor a través de Auro/Individual Sound,
conecte la salida de sonido digital del televisor "AUDIO DIGITAL OUT" con la
entrada "DIGITAL IN" de Auro mediante un cable Cinch.
• Cuando realice la conexión L-Link, el equipo Auro y el televisor deben estar
apagados, de lo contrario, no se podrán reconocer estos aparatos después de
la conexión.
Loewe Individual Sound System
ON
Power OUT
R
Surr.
OFF
L
R
Bass Intensity
Front C
Min. Max.
L
Phase
0 180
Line IN
Crossover Frequency
Right Subw. Left
Surr.
Front 50 250.
Right Center Left
230V~50/60Hz
System connector
