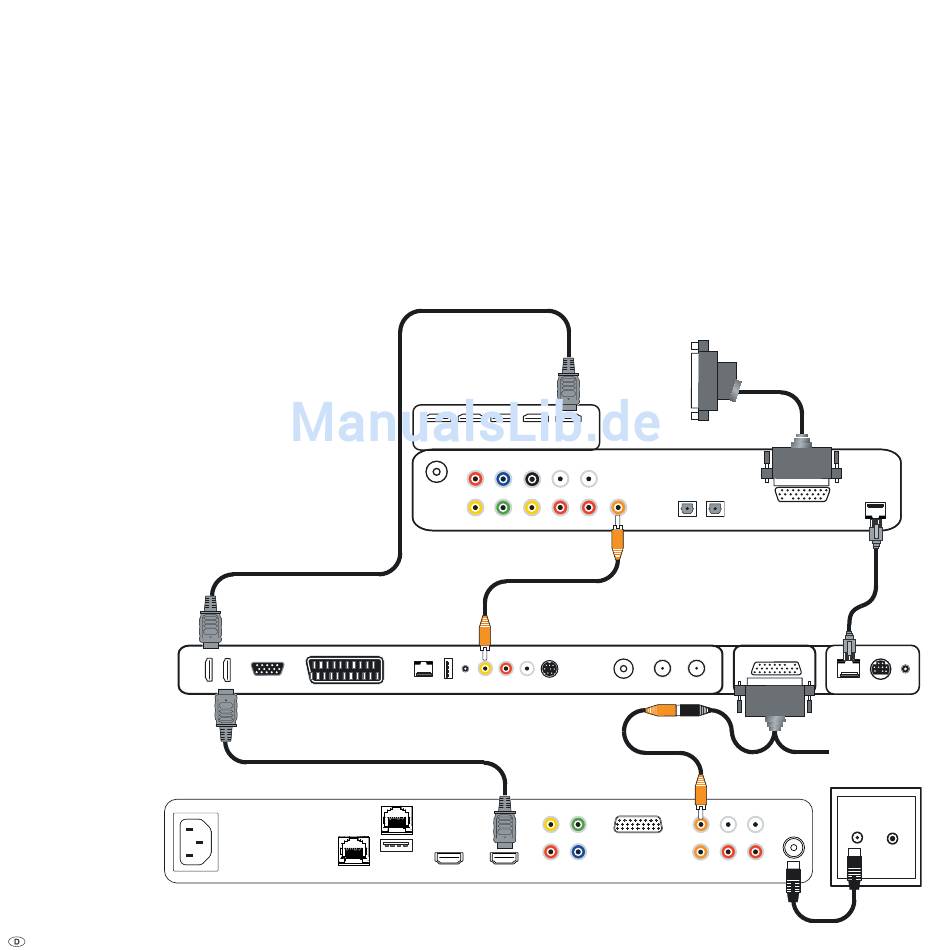

Anschließen
Sound Projector und Mediacenter
im Loewe TV-Systemverbund
Verbinden Sie mit dem mitgelieferten Systemkabel RS-232C die
Buchse RJ12/RS-232C des Sound Projector mit der Buchse RJ12/
RS-232C an Ihrem Loewe TV-Gerät (ab Chassis SL 1xx).
Verbinden Sie die Buchse HDMI OUT des Sound Projectors mit
Hilfe des mitgelieferten HDMI-Kabels mit einer freien HDMI-Buchse
Ihres TV-Gerätes.
Verbinden Sie mit einem HDMI-Kabel die Buchse HDMI OUT des
Mediacenter mit der Buchse HDMI IN an Ihrem TV-Gerät.
Falls Sie weitere Geräte (z.B. einen Blu-ray-Player) über eine HDMI-
Verbindung anschließen möchten, so stehen am Sound Projector
die HDMI-Eingänge HDMI IN 1-4 zur Verfügung. Die Signale werden
zum TV-Gerät über HDMI OUT durchgeschleift.
Verbinden Sie die Buchse DIGITAL IN TV des Sound Projectors mit
Hilfe des mitgelieferten Cinch-Kabels (Digital-Audio-Kabel: Stecker
hat orange Farbe) mit der Buchse AUDIO DIGITAL OUT Ihres TV-
Gerätes. Hierüber wird das digitale Tonsignal des TV-Gerätes an den
Sound Projector übertragen.
Verbinden Sie mit dem Audiokabel D-SUB/Cinch den D-SUB-Stecker
mit der Buchse AUDIO LINK des Loewe TV-Gerätes.
Loewe Mediacenter
- 14
Verbinden Sie mit dem Cinch-Kabel (Digital Audio-Kabel: Stecker hat orange Farbe)
die Buchse AUDIO DIGITAL IN des Mediacenters mit der Cinch-Kupplung des
Audiokabels D-SUB/Cinch. Hierüber wird das digitale Tonsignal, z.B. bei DVB-Radio
des TV-Gerätes an das Mediacenter übertragen.
Verbinden Sie die Buchse AUDIO LINK des Sound Projector mit einem Audio-Link-
Kabel mit der Buchse AUDIO LINK eines als Zubehör erhältlichen Loewe Subwoofers.
Verbinden Sie die Buchse ANT FM des Mediacenters mit dem Antennenkabel
mit einer Antennendose.
Verbinden Sie mit dem Netzkabel die Buchse AC IN des Sound Projector mit
einer 220-240V 50/60 Hz Steckdose mit Schutzleiter.
HDMI
HDMI
HDMI
IN 4
IN 3
IN 2
Digital-Audio-Kabel
HDMI-Kabel
HDMI-Kabel
HDMI
HDMI
IN 1
OUT
Loewe Individual Sound Projector
Loewe Flat-TV-Gerät (ab SL 1xx)
Digital-Audio-Kabel
Verbindung zum Subwoofer
Systemkabel RS-232C
Audio-Kabel D-SUB/Cinch
FM-Antenne
