Signal für unterbrochene Schaltkreise vs.
Masseschaltkreis-Signal
Signale für unterbrochene Schaltkreise können nur
dann auftreten, wenn der Widerstand im Schaltkreis
mindestens 100 Ohm beträgt. (Abb. A).
Sitzt in diesem Schaltkreis ein Schalter, der geschlos-
sen wird (Abb. B), so müsste das Signal für unterbro-
chene Schaltkreise aussetzen und stattdessen das Kurz-
schluss-/Masseschaltkreis-Signal einsetzen. Zusätzlich
sendet der SMART-Sender einen Signalton aus, an dem
zu erkennen ist, dass der Schaltkreis soeben Kontakt
zu Masse bekommen hat. Tipp: Durch Rütteln und
Ziehen an Kabeln mit einem Signal für unterbrochene
Schaltkreise kann zur Problemstelle führen. Dabei mel-
det sich der SMART-Sender sofort, wenn das fragliche
Kabel plötzlich Kontakt zu einem Masseschaltkreis
bekommt
(siehe: „Kabelrütteltest im Schaltkreis" S. 26)
Hierbei ist zu beachten, dass Kurzschluss-/Masse-
schaltkreis-Signale Vorrang vor Signalen für unterbro-
chene Schaltkreise haben. Daher darf der zu prüfende
unterbrochene Schaltkreis keinerlei Durchgang zur
Masse haben.
22

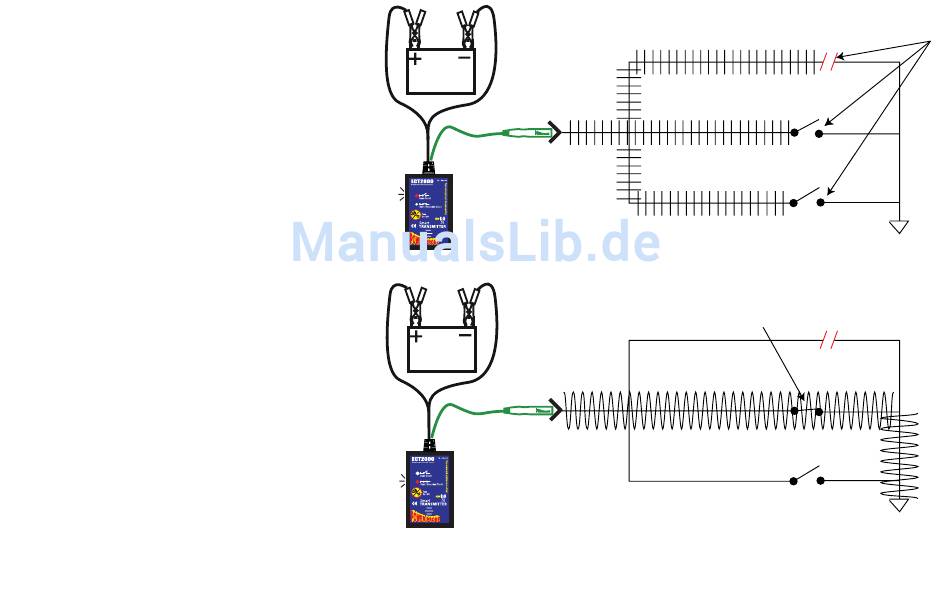

Alle Schaltkreise unterbrochen.
Abb. A
Schalter schließt und plötzlich wird das
Signal für unterbrochene Schaltkreise
vom Signal für kurzgeschlossene bzw.
geschlossene Schaltkreise abgelöst.
Abb. B
