Die Verwendung der Adapter

Anschlusszubehör
Zum Liferumfang des ECT-2000 gehört das folgende Anschlusszubehör:
• Alligatorklemme: zum Anschluss an beliebige Leiter, wie z. B. ein Kabel oder einen Pol.
• Flachprüfspitze: zum Einstecken in Kontakte von Sicherungen.
• Prüfnadel: zum Einschieben zwischen Draht und Isolierung eines Kabels.
• Einstech-Prüfspitze: zum Anzapfen Kabeln durch die Isolierung hindurch.
• Glühlampenadapter: 3 Varianten für die gebräuchlichsten Glühlampenfassungen
das terminal Manchmal liegt ein Kurzschluss oder eine Unterbrechung im Rück- oder
Bremslichtkreis nah an der Lampenfassung. In solchen Fällen können Sie die Fehlerstelle
viel leichter aufspüren, indem das Signal direkt an der Lampenfassung angelegt wird.
• Universalkabeladapter: zur Herstellung eines eigenen Steckers für besondere Zwecke.
Abb. 1
Abb. 2
Signaleinspeisung
16
mit Lampenadapter
Adapter
bei der Schaltkreisdiagnose
Abb. 3
Signale-
inspei-
sung mit
Flachspitze
im Sicher-
ungskasten
Signale-
inspei-
sung mit
Alliga-
tork-
lemme
Best.-Nr. 20014 -
Best.-Nr.
AA4
Flach-
Best.-Nr.
Prüfspitze
AA6
Prüfnadel

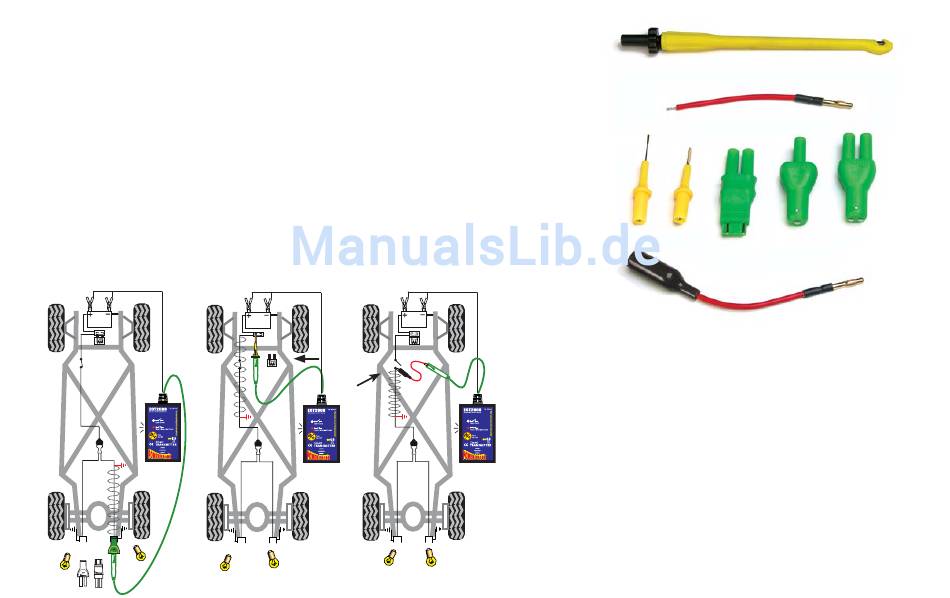

Abb.1 Manchmal liegt ein Kurzschluss oder eine Unterbre-
chung unmittelbar am Rück- oder Bremslichtkreis. In solchen
Fällen können Sie die Fehlerstelle viel leichter aufspüren, in-
dem das Signal direkt an der Lampenfassung angelegt wird.
Mit den Glühlampenadaptern kann schnell und einfach eine
Verbindung zur Lampenfassung hergestellt werden.
Abb.2 In anderen Fällen muss das Signal mithilfe der Flach-
prüfspitze im Sicherungskasten eingespeist werden.
Abb.3 Für bereits freigelegte Kabel sind die Alligatorklemmen
oder die Einstech-Prüfspitzen geeignet.
Best.-Nr. PPPP02 -
Einstech-
Prüfspitze
Universalkabeladapter*
Best.-Nr.
Best.-Nr. AA2
Best.-Nr.
AA1
AA3
Glühlampenadapter
Best.-Nr. PNECT057
Alligatorklemmenadapter
