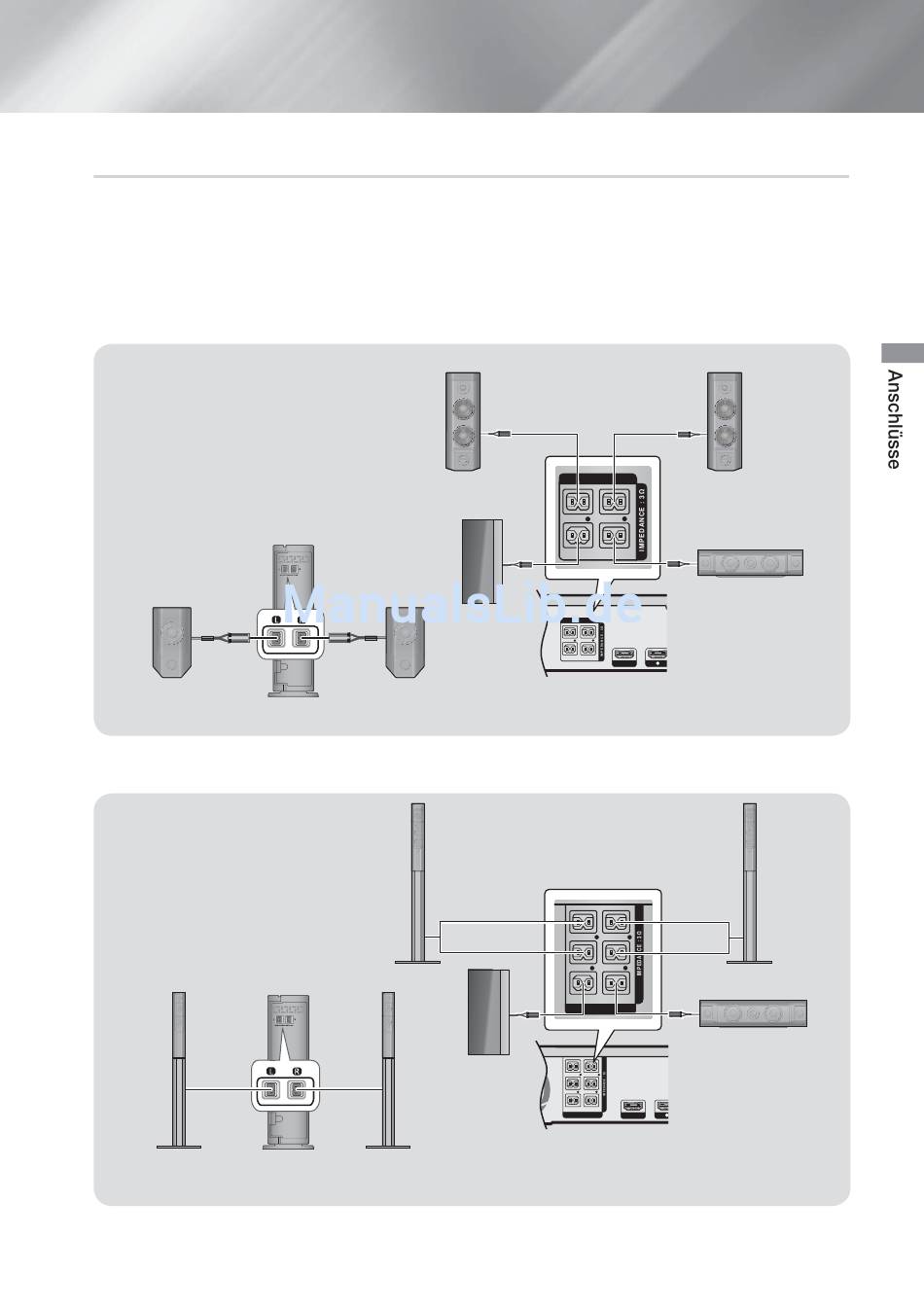

Anschließen der Lautsprecherkabel
1. Ordnen Sie jedes Lautsprecherkabel dem entsprechenden Lautsprecher zu, indem Sie die farbig
gekennzeichneten Stecker den farbigen Aufklebern am Boden oder der Rückseite eines jeden
Lautsprechers zuordnen.
2. Schließen Sie die Stecker der Lautsprecherkabel aller Lautsprecher auf der Rückseite des Geräts an, wobei
die Farbe des Steckers mit der Farbe der Anschlussbuchse übereinstimmen muss.
HT-H7500WM
Kabelloses
Empfängermodul
Surround-
Lautsprecher (L)
HT-H7750WM
Kabelloses
Empfängermodul
Surround-
Lautsprecher (L)
* Dieses Produkt sollte nur an einen SWA-6000 angeschlossen werden.
Front-
Lautsprecher (R)
Subwoofer
Surround-
Lautsprecher (R)
Front Top/Front
Lautsprecher (R)
Subwoofer
Surround-
Lautsprecher (R)
11
- Deutsch
Front-
Lautsprecher (L)
SPEAKERS OUT
FRONT FRONT
R L
SUBWOOFER CENTER
Center-
Lautsprecher
SPEAKERS OUT
FRONT R FRONT L
SUBWOOFER CENTER
1
HDMI OUT
Front Top/Front
Lautsprecher (L)
FRONT TOP FRONT TOP
R L
FRONT FRONT
R L
SUBWOOFER CENTER
SPEAKERS OUT
Center-
Lautsprecher
FRONT TOP
FRONT TOP R L
FRONT FRONT
R L
SUBWOOFER CENTER
SPEAKERS OUT HDMI OUT 1
