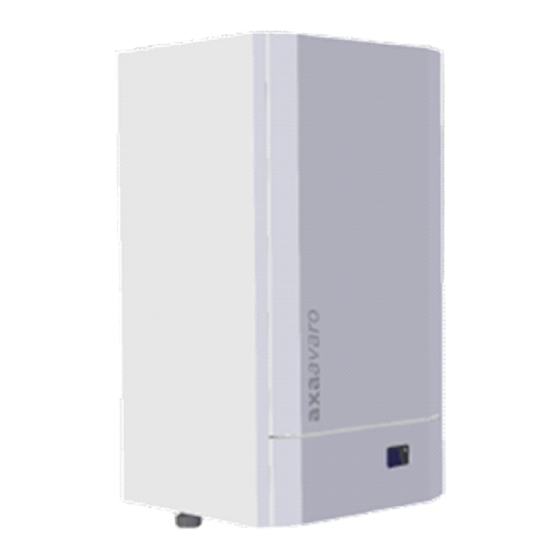

- Seite 1 Gas-Brennwertkessel Ökonomisches und effizientes Heizen mit Gas durch Brennwerttechnik axaavaro Technische Information Montageanleitung für den Heizungsfachmann Wartungsanleitung für den Heizungsfachmann...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Symbolerläuterung ........................2 Produktbeschreibung ........................3 Aufbau ............................4 Sicherheitshinweis, Richtlinien ..................... 7 Allgemeine Hinweise ........................7 Hydraulik-Beispiele ........................11 Wandmontage ..........................14 Gasanschluss ..........................14 Abgasanschluss ..........................15 Hydraulische Einbindung ......................15 Elektrischer Anschluss .........................1 6 Kondenswasserableitung ......................17 Inbetriebnahme ........................... 18 Umstellung auf Flüssiggas ...................... -
Seite 3: Produktbeschreibung
In den Nennwärmeleistungsbereichen bei 80/60°C von 2,5-24,4 kW und 3,3-32,7 kW erhältlich. • In fünf Varianten erhältlich: - Solo-Ausführung axaavaro 25/35 V Solo - 2-Pumpen-Ausführung axaavaro 25/35 P Solo - Kombi-Ausführung axaavaro 25 Combi • Die spezielle Konstruktion des Aluminium-/Silizium- Wärmetauschers ermöglicht in Verbindung mit... -
Seite 4: Aufbau
Produktbeschreibung Aufbau am Beispiel axaavaro 25 V Solo Abgasanschluss mit Messöffnungen Abgasfühler Vorlauffühler Druckausdehnungs- Wärmetauscher gefäß 10l optional Zündelektrode Gas-/Luft-Mischkanal Ansaugschalldämpfer mit Rückschlagklappe Ionisationselektrode Gebläse Schauglas Rücklauffühler Zündtrafo Kondensatwanne Gasmagnetventil mit Stellmotor drehzahlgeregelte Heizungspumpe Kondensat-Siphon Kesselschaltfeld Sicherheitsventil 3 bar Angaben zu den hydraulischen Anschlüssen siehe S.16 und 30, Angaben zu den elektrischen Anschlüssen siehe S.17... -
Seite 5: Aufbau Am Beispiel Axaavaro 25 P Solo
Produktbeschreibung Aufbau am Beispiel axaavaro 25 P Solo Abgasanschluss mit Messöffnungen Abgasfühler Vorlauffühler Druckausdehnungs- Wärmetauscher gefäß 10l optional Zündelektrode Gas-/Luft-Mischkanal Ansaugschalldämpfer mit Rückschlagklappe Ionisationselektrode Gebläse Schauglas Rücklauffühler Zündtrafo Kondensatwanne Gasmagnetventil mit Stellmotor Speicherladepumpe drehzahlgeregelte Heizungspumpe Kondensat-Siphon Kesselschaltfeld Sicherheitsventil 3 bar Angaben zu den hydraulischen Anschlüssen siehe S.16 und 30,... -
Seite 6: Aufbau Am Beispiel Axaavaro 25 Combi
Produktbeschreibung Aufbau am Beispiel axaavaro 25 Combi Abgasanschluss mit Messöffnungen Abgasfühler Vorlauffühler Druckausdehnungs- Wärmetauscher gefäß 10l optional Zündelektrode Gas-/Luft-Mischkanal Ansaugschalldämpfer mit Rückschlagklappe Ionisationselektrode Gebläse Schauglas Rücklauffühler Zündtrafo Gasmagnetventil mit Stellmotor Kondensatwanne Ladepumpe Plattenwärmetau- scher mit Trinkwas- ser-Sicherheits- gruppe 10bar Kondensat-Siphon... -
Seite 7: Sicherheitshinweis, Richtlinien
Allgemeine Hinweise Sicherheitshinweis! Bitte lesen Sie diese Installationsanleitung vor Installationsbeginn aufmerksam durch. Für Schäden, die durch Nichtbeachtung dieser Anleitung entstehen, entfallen alle Haftungs- und Gewährleistungsansprüche! Unsachgemäß ausgeführte Arbeiten können zu Verletzungen oder Sachschäden führen! Richtlinien Beachten Sie bitte folgende Richtlinien und Normen für die Erstellung und den Betrieb der Heizungsanlage: 2009/142/EG EG-Gasgeräterichtlinie... - Seite 8 Installationshinweise • Vor der lnbetriebnahme ist die werkseitige Einstellung des Gerätes mit den örtlichen Versorgungs- bedingungen zu vergleichen. Eine eventuell notwendige Umstellung muss durch einen Heizungsfachmann erfolgen. • Brennwertkessel benötigen ein speziell auf die Betriebsweise abgestimmtes Abgas- bzw. Zuluft/ Abgas-System. Die Ausführung ist abhängig vom Aufstellort und den baulichen Gegebenheiten. •...
-
Seite 9: Abgasführung
Installationshinweise Abgasführung Informieren Sie sich vor dem Installieren der Abgasleitung bei der zuständigen Baubehörde und beim Bezirks- Schorsteinfegermeister, ob Einwände bestehen. Die Oberflächentemperatur an der Abgasleitung liegt unter 85°C. Nach TRGI bzw. TRF sind keine Mindestabstände zu brennbaren Baustoffen erforderlich. Die Vorschriften (LBO, FeuVo) der einzelnen Bundesländer können hievon abweichen und Mindestabstände zu brennbaren Baustoffen vorschreiben. - Seite 10 Installationshinweise Zulä ssige Abga sle itungslä nge n na ch DIN 4705 für Abgasrohre PP Kunststoff a x a avaro 25 … a x a avaro 35 ... Abga sle itung Ke sse l- m a x . se nkre chte m a x .
-
Seite 11: Hydraulik-Beispiele
Installationshinweise Hydraulik-Beispiele axaavaro 25/35 V Solo mit Unterstellspeicher und einem Heizkreis ohne Mischer mit nebenstehendem Speicher und einem Heizkreis ohne Mischer mit Solareinbindung und Pelletkaminofen, sowie zwei Mischer-Heizkreise... -
Seite 12: Hydraulik-Beispiele Axaavaro 25/35 P Solo
Installationshinweise Hydraulik-Beispiele axaavaro 25/35 P Solo mit nebenstehendem oder nebenhängendem Speicher und einem Heizkreis ohne Mischer mit nebenstehendem Speicher und zwei Heizkreisen mit Solareinbindung für das Warmwasser und zwei Heizkreisen... - Seite 13 Installationshinweise Hydraulik-Beispiele axaavaro 25 Combi mit einem Heizkreis ohne Mischer mit zwei Heizkreisen...
-
Seite 14: Wandmontage
Installationshinweise Wandmontage Für den Betrieb von raumluftabhängigen An- lagen werden besondere Anforderungen an die Be- und Entlüftung des Aufstellraumes ge- stellt. Aufstellung nach den gültigen örtlichen Vorschriften vornehmen. Verpackung entfernen. • • Kessel auf der Transportpalette belassen. Nicht auf die Anschlüsse stellen. •... -
Seite 15: Abgasanschluss
Installationshinweise Abgasanschluss • Beachten Sie bitte hierzu die Installations- hinweise mit Angabe der zulässigen Abgas- Leitungslängen. Abgasleitung bzw. Zuluft-/Abgassystem nach • der Montageanleitung montieren. Abgasleitung auf Dichtheit prüfen - geeignetes • Dichtheitsprüfgerät verwenden. Statischer Prüf-Überdruck: 1000 Pa Maximale Leckrate: 50 l/hm2 bezogen auf die innere Oberfläche der Abgasleitung: = 0,18 m /m, A„, = 0,25 m... -
Seite 16: Elektrischer Anschluss
über einen programmierbaren Ausgang Hydraulische Anschlüsse erfolgen, falls nicht anderweitig belegt. Die Brennwertkessel axaavaro 25 Combi sind mit einem Plattenwärmetauscher, einer Ladepum- pe, sowie zwei Temperaturfühlern ausgerüstet. Erkennt der Fühler am Kaltwassereintritt des Plattenwärmetauschers einen Temperaturabfall wird die Warmwasserladung gestartet. Geregelt wird auf die Temperatur des zweiten Fühlers (Zapffühler). -
Seite 17: Kondenswasserableitung
Installationshinweise Notschalter DIN VDE 0116 (DVGW-TRGI) (erforderlich bei einer Gesamt-Nennleistung > 50 kW) Die Brenner von Gasfeuerstätten müssen durch einen außerhalb des Aufstellraumes angeordneten Schalter jederzeit abgeschaltet werden können. Neben dem Schalter muss ein gut sichtbarer, dauerhafter Anschlag mit der Aufschrift „Notschalter- Feuerung“... -
Seite 18: Inbetriebnahme
Inbetriebnahme Kesselanlage mit Wasser füllen Die Inbetriebnahme darf nur von einer konzes- sionierten Fachfirma durchgeführt werden. Vor der Inbetriebnahme muss die Heizungsanlage vollständig entleert und gespült werden. Die anschließende Befüllung darf nur mit unbe- handeltem, frischem Trinkwasser erfolgen. Für den Einsatz von Inhibitoren ist entweder eine Unbedenklichkeitsbestätigung vom Hersteller einzuholen, oder es ist eine Systemtrennung vorzunehmen. - Seite 19 Inbetriebnahme Inbetriebnahme der Kesselregelung Bei Erst-Inbetriebsetzung sind folgende Arbeiten durchzuführen: • Voraussetzung ist die korrekte Montage und elektrische Installation aller nötigen Zusatz- geräte, und bei Funklösungen eine korrekt erfolgte Funkverbindung. • Blende 1 herunterklappen und Betriebsschalter 2 (siehe Abb.) einschalten. •...
-
Seite 20: Umstellung Auf Flüssiggas
Inbetriebnahme Entriegelung von Fehlermeldungen Erscheint im Display eine Fehlermeldung (z.B. Wasserdruckschalter hat angesprochen), kann diese nach Fehlerbehebung durch Drücken der Entriegelungstaste für ca. 1s entriegelt werden. Funktionskontrolle Zur Erleichterung der Inbetriebsetzung und der Fehlersuche verfügt der Regler über einen Ein-/ Ausgangstest. -
Seite 21: Inbetriebnahmeprotokoll
Inbetriebnahme Inbetriebnahmeprotokoll Bitte ausgeführte Arbeiten ankreuzen bzw. Messwerte eintragen Anlage: Installationsfirma: 1. Gasleitung auf Dichtheit prüfen 2. Zuluft- und Abgasführung überprüfen 3. Abgasleitung auf Dichtigkeit prüfen 4. Neutralisationseinrichtung, falls vorhanden, überprüfen 5. Angaben auf dem Geräteschild mit der vorhandenen Gasart vergleichen 6. -
Seite 22: Wartung
Wartung Wartung Es ist eine jährliche Wartung des Brennwertkessels durchzuführen. • Diese darf nur durch einen Fachmann erfolgen. • • Wir empfehlen den Abschluss eines Wartungsvertrages. • Die Unterlassung von Wartungen erhöht das Sicherheitsrisiko. Bei Unterlassung von Wartungen entfallen alle Haftungs und Gewährleistungsansprüche! •... - Seite 23 Wartung Brenner wieder einbauen Achtung! Auf die korrekte Ausrichtung von Zünd- und Ionisationselektrode achten. Bei Austausch der Ionisationselektrode ist ein Drifttest durchzuführen. Elektrodenabstand der Zündelektrode Bauform der Ionisationselektrode Drifttest nach Austausch der Ionisationselektrode Um die Ionisationselektrode zu überwachen, wird in regelmäßigen Abständen ein automatischer Drifttest durchgeführt.
-
Seite 24: Widerstandswerte Der Temperaturfühler
Wartung Widerstandswerte der Temperatur- fühler Für die Temperaturfühler sind die Wider- 14000 standswerte bei verschiedenen Tempera- 13000 12000 turen in den nebenstehenden Diagrammen 11000 und Tabellen angegeben. 10000 Bei Verdacht auf einen defekten Fühler kann 9000 mit Hilfe eines Messgerätes mit entsprechen- 8000 dem Messbereich (z.B. - Seite 25 Wartung...
-
Seite 26: Wirkschaltplan
Wirkschaltplan 5 4 3 2 1 8 7 6 5 4 3 2 1... -
Seite 27: Stromlaufplan
Stromlaufplan... -
Seite 28: Technische Daten
Technische Daten axaavaro 25 V/P Solo 35 V/P Solo 25 Combi Bauart-Zulassungskennzeichen CE-0085CN0012 Nennwärmebelastung - min./max. - Erdgas I 2,5 - 24,4 3,3 - 32,7 2,5 - 24,4 Nennwärmebelastung - min./max. - Flüssiggas I 5,8 - 24,4 8,2 - 32,7... -
Seite 29: Restförderdruck Der Speicherladepumpe
Technische Daten Restförderdruck der Speicherladepumpe 25kW-Kessel 35kW-Kessel Restförderdruck der Kessel- bzw. Heizkreispumpe Restförderhöhe bei 0,83 m /h = 470 mbar - 40 mbar = 430 mbar 0,83 m /h entspricht einer Belastung vom 14,5 kW und einem Δt von 15 K max. -
Seite 30: Abmessungen Und Anschlüsse
Abmessungen / Anschlüsse (25kW-Kessel) (35kW-Kessel) Unteransicht axaavaro 25/35 V/P Solo Unteransicht axaavaro 25 Combi 1 Gasanschluss R 1/2“ 2 Kesselvorlauf RP 1 3 Kesselrücklauf RP 1 4 Speichervorlauf RP 1 * 5 Speicherrücklauf RP 1 * 6 Warmwasseraustritt RP 1/2 **... - Seite 31 Notizen...
- Seite 32 Notizen Ihr Installateur : AXA – Maschinen und Armaturen GmbH & Co.KG Haverbeck 58 48624 Schöppingen Tel. 02555/8616-0, Fax 02555/8616-50 www.axa-heizung.de, Email: info@axa-heizung.de...
