Montage- und Bedienungsanleitung

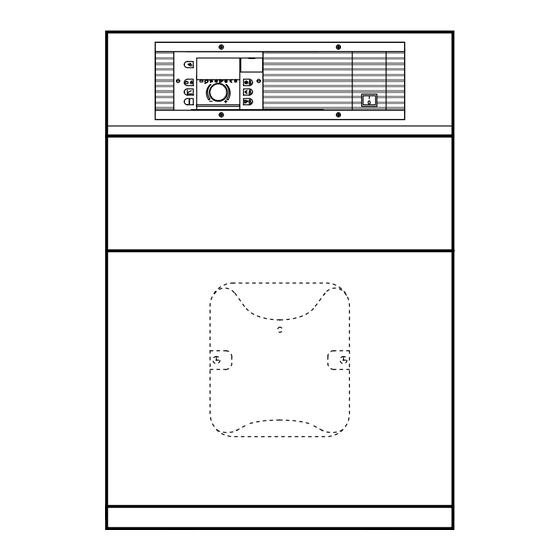

Öl-Brennwertheizkessel B 6000
Heizungsvorlauf
Abgaswärmetauscher
Heizungsrücklauf
Abgasanschluss
Kondensatablauf
KFE-Hahn
AXA Maschinen und Armaturen
GmbH & Co. KG
Postfach 1180 • 48620 Schöppingen
Haverbeck 58 • 48624 Schöppingen
www.axa-heizung.de
Oel- Brennwertkessel Stand
Typenreihe B 6003 – B 6005
Leistungsbereich: 17,0 bis 30,0 kW
Kesselschaltfeld Theta Norm
Gussheizkessel
Tel.: 02555 -8616 -0
Fax: 02555 -8616 -50
info@axa-heizung.de

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für AXA B 6003 Serie

  • Seite 1 Kesselschaltfeld Theta Norm Öl-Brennwertheizkessel B 6000 Gussheizkessel Heizungsvorlauf Abgaswärmetauscher Heizungsrücklauf Abgasanschluss Kondensatablauf KFE-Hahn AXA Maschinen und Armaturen GmbH & Co. KG Postfach 1180 • 48620 Schöppingen Tel.: 02555 -8616 -0 Haverbeck 58 • 48624 Schöppingen Fax: 02555 -8616 -50 www.axa-heizung.de info@axa-heizung.de...
  • Seite 2: Inhaltsverzeichnis

    Neutralisation Anschluss Ölleitung Kesselschaltfeld Elektrischer Anschluss Verdrahtung Kesselschalfeld Witterungsgeführte Regelung Typ Theta Schaltplan Erstinbetriebnahme 10.1 Erstinbetriebnahme 10.2 Checkliste Außerbetriebsetzung Überprüfung Sicherheitstemperaturbegrenzer STB Checkliste bei Störungen Wartung Notizen AXA-Maschinen und Armaturen GmbH & Co. KG Technische Änderungen, Irrtümer sowie Druckfehler vorbehalten!
  • Seite 3: Einleitung

    Werksgarantie Dem Eigentümer des Gerätes räumen wir eine Werksgarantie zu den jeweils aktuellen Bedingungen und Fristen der allgemeinen Geschäftsbedingungen der Firma AXA Maschinen und Armaturen GmbH & Co. KG ein. Die Gewährleistung erstreckt sich nicht auf Schäden die infolge von natürlicher Abnutzung, unzureichender Wasserqualität, aggressiver Dämpfe oder starker Staubanfall entstanden sind.
  • Seite 4: Produktbeschreibung

    Direktheizkreis, Mischerkreis und Warmwasserbetrieb in gleitender Fahrweise. Der Kessel ist geeignet für raumluftabhängige Betriebsweise. Abmessungen 1 Kabeldurchführung 4 Abgasanschluss 2 Heizungsvorlauf 5 Durchführung Schlauch Siphon 3 Heizungsrücklauf 6 KFE-Hahn AXA-Maschinen und Armaturen GmbH & Co. KG Technische Änderungen, Irrtümer sowie Druckfehler vorbehalten!
  • Seite 5: Technische Daten

    Nach der Inbetriebnahme ist der Betreiber verpflichtet, eine Messung durch den/die zuständige/n Bezirksschornsteinfegermeister/in durchführen zu lassen. Bei der Aufstellung und Installation des Öl-Brennwert Gerätes sind die baurechtlichen, gewerblichen und wasserrechtlichen Vorschriften, Richtlinien und Normen zu beachten. AXA-Maschinen und Armaturen GmbH & Co. KG Technische Änderungen, Irrtümer sowie Druckfehler vorbehalten!
  • Seite 6: Sicherheitshinweis

    Im Aufstellraum darf keine Wäsche gewaschen und getrocknet werden. Außerdem soll kein Wäschtrockner im Aufstellraum betrieben werden. Wird der Wärmeerzeuger an eine Fußbodenheizung mit nicht sauerstoffdichtem Kunststoffrohr gemäß DIN 4726 angeschlossen, ist eine Anlagentrennung über einen Wärmetauscher vorzusehen. AXA-Maschinen und Armaturen GmbH & Co. KG Technische Änderungen, Irrtümer sowie Druckfehler vorbehalten!
  • Seite 7: Mindestabstände

    Wänden beachtet werden und dürfen auch später nicht verändert werden. Der Kessel muss vollkommen waagerecht und auf festem Untergrund montiert werden. Der Kessel kann an den Stellfüße mittels eines Maulschlüssels Größe SW 17 justiert werden. AXA-Maschinen und Armaturen GmbH & Co. KG Technische Änderungen, Irrtümer sowie Druckfehler vorbehalten!
  • Seite 8: Allgemeine Hinweise Zum Anschluss An Die Heizungsanlage

    Absperrvorrichtungen, Pumpen und Sicherheitsbaugruppen müssen bauseits beigestellt und extern montiert werden. • Zwischen Heizkessel und Sicherheitsventil darf keinerlei Vorrichtung liegen die den Durchfluss des Ablaufenden Mediums ganz oder teilweise behindern könnte. AXA-Maschinen und Armaturen GmbH & Co. KG Technische Änderungen, Irrtümer sowie Druckfehler vorbehalten!
  • Seite 9: Abgasanschluss

    Beachten Sie die Montageanleitung des jeweilig gewählten Abgassystems! Abgastemperaturbegrenzung Kommen Abgasleitungen aus Kunststoff zum Einsatz, muss durch die Verwendung eines Abgastemperaturbegrenzers (ATB) sichergestellt werden, dass das Abgassystem durch Überschreitung der Abgastemperatur keinen Schaden nimmt. AXA-Maschinen und Armaturen GmbH & Co. KG Technische Änderungen, Irrtümer sowie Druckfehler vorbehalten!
  • Seite 10: Anschluss Kondenswasserableitung

    Brennwertkesseln muss laut der Empfehlung der ATV vor der Einleitung über eine Neutralisationsanlage neutralisiert werden. Das Neutralisationsgranulat muss einmal jährlich vom Anlagenbetreiber überprüft und ggf. erneuert werden. AXA-Maschinen und Armaturen GmbH & Co. KG Technische Änderungen, Irrtümer sowie Druckfehler vorbehalten!
  • Seite 11: Anschluss Ölleitung

    Anlage durch Betätigung der Entriegelungstaste am Brenner wieder frei geschaltet werden (Störungsleuchte erlischt). Pos. 3 Störungsleuchte Sicherheitstemperaturbegrenzer Leuchte brennt, wenn der Sicherheitstemperaturbegrenzer wegen Übertemperatur den Brenner abgeschaltet hat. Entstörung siehe Pos. 7. AXA-Maschinen und Armaturen GmbH & Co. KG Technische Änderungen, Irrtümer sowie Druckfehler vorbehalten!
  • Seite 12 Das Schaltfeld kann auf Wunsch mit einer witterungsgeführten Regelung Typ Theta geliefert oder nachgerüstet werden. Die genaue Beschreibung des Kesselschaltfeldes und ggf. der witterungsgeführten Regelung entnehmen Sie bitte der beiliegenden “Fachmannanleitung Montage- und Installationshinweise Regelsystem Theta“. AXA-Maschinen und Armaturen GmbH & Co. KG Technische Änderungen, Irrtümer sowie Druckfehler vorbehalten!
  • Seite 13: Elektrischer Anschluss

    Für den Anschluss ist flexibles Leitungsmaterial mit ausreichender Querschnittsauslegung zu verwenden. Die Verlegung aller installationsseitig zu erbringenden Leitungen hat so zu erfolgen, daß deren Isolation nicht durch Berühren oder unmittelbare Nähe heißer Kesselteile beschädigt werden kann. AXA-Maschinen und Armaturen GmbH & Co. KG Technische Änderungen, Irrtümer sowie Druckfehler vorbehalten!
  • Seite 14: Verdrahtung Kesselschalfeld

    • Kesselthermostat auf maximale Stellung drehen. Kesselfühler KVT 20/5 (2 m) Der Fühler wird an der Anschlussklemmleiste SF des Kesselschaltfeldes angeschlossen und muss in die Tauchhülse am Speicher eingeführt werden. AXA-Maschinen und Armaturen GmbH & Co. KG Technische Änderungen, Irrtümer sowie Druckfehler vorbehalten!
  • Seite 15 Der Anschluss einer Fernbedienung Typ RFF oder einer Raumstation Typ RS ist nur in Verbindung mit einer Theta-Regelung möglich und erfolgt an der Anschlussklemmleiste RS/RFF des Kesselschaltfeldes. AXA-Maschinen und Armaturen GmbH & Co. KG Technische Änderungen, Irrtümer sowie Druckfehler vorbehalten!
  • Seite 16: Schaltplan

    Montage- und Bedienungsanleitung Oel-Brennwertkessel B 6000 Theta Norm Schaltplan Steckverbinder T2 für Regleranbindung T2/S T2/R Steckverbinder für Netzanbindung Brenner Anschlussklemmen AXA-Maschinen und Armaturen GmbH & Co. KG Schaltfeld Theta Norm Technische Änderungen, Irrtümer sowie Druckfehler vorbehalten!
  • Seite 17: Erstinbetriebnahme

    Prüfen, ob sämtliche Regulier-, Absperr- und Sicherheitsorgane die richtige Stellung haben und ordnungsgemäß arbeiten. Wasserzirkulation überprüfen, Zwangsumlauf muss gewährleistet sein. Brennereinstellung, Düsengröße und Düsentyp überprüfen (siehe Anleitung des eingesetzten Brenners) Überprüfung der elektrischen Verdrahtung und Verbindungsstecker. AXA-Maschinen und Armaturen GmbH & Co. KG Technische Änderungen, Irrtümer sowie Druckfehler vorbehalten!
  • Seite 18: Außerbetriebsetzung

    - ATB defekt ATB entriegeln - Abgaswärmetauscher verdreckt - Regelung oder Fühler defekt Sollte der Fehler im Brenner liegen, so ist nach der Bedienungsanweisung des Brennerherstellers vorzugehen. AXA-Maschinen und Armaturen GmbH & Co. KG Technische Änderungen, Irrtümer sowie Druckfehler vorbehalten!
  • Seite 19: Wartung

    Kondensation statt. In diesem Fall ist die Rücklauftemperatur zu hoch. Die Rücklauftemperatur lässt sich durch die Fleißgeschwindigkeit des Heizwasser bzw. einen hydraulischen Abgleich der Heizungsanlage beeinflussen. AXA-Maschinen und Armaturen GmbH & Co. KG Technische Änderungen, Irrtümer sowie Druckfehler vorbehalten!
  • Seite 20: Notizen

    Unsere Montage- und Bedienungsanleitung ist nach bestem Wissen erstellt worden, der Inhalt ist jedoch ohne Rechtsverbindlichkeit. Die beschriebenen Produkte sind auf die entsprechende Anwendung hin zu prüfen. Technische Änderungen sind uns vorbehalten AXA-Maschinen und Armaturen GmbH & Co. KG Technische Änderungen, Irrtümer sowie Druckfehler vorbehalten!
