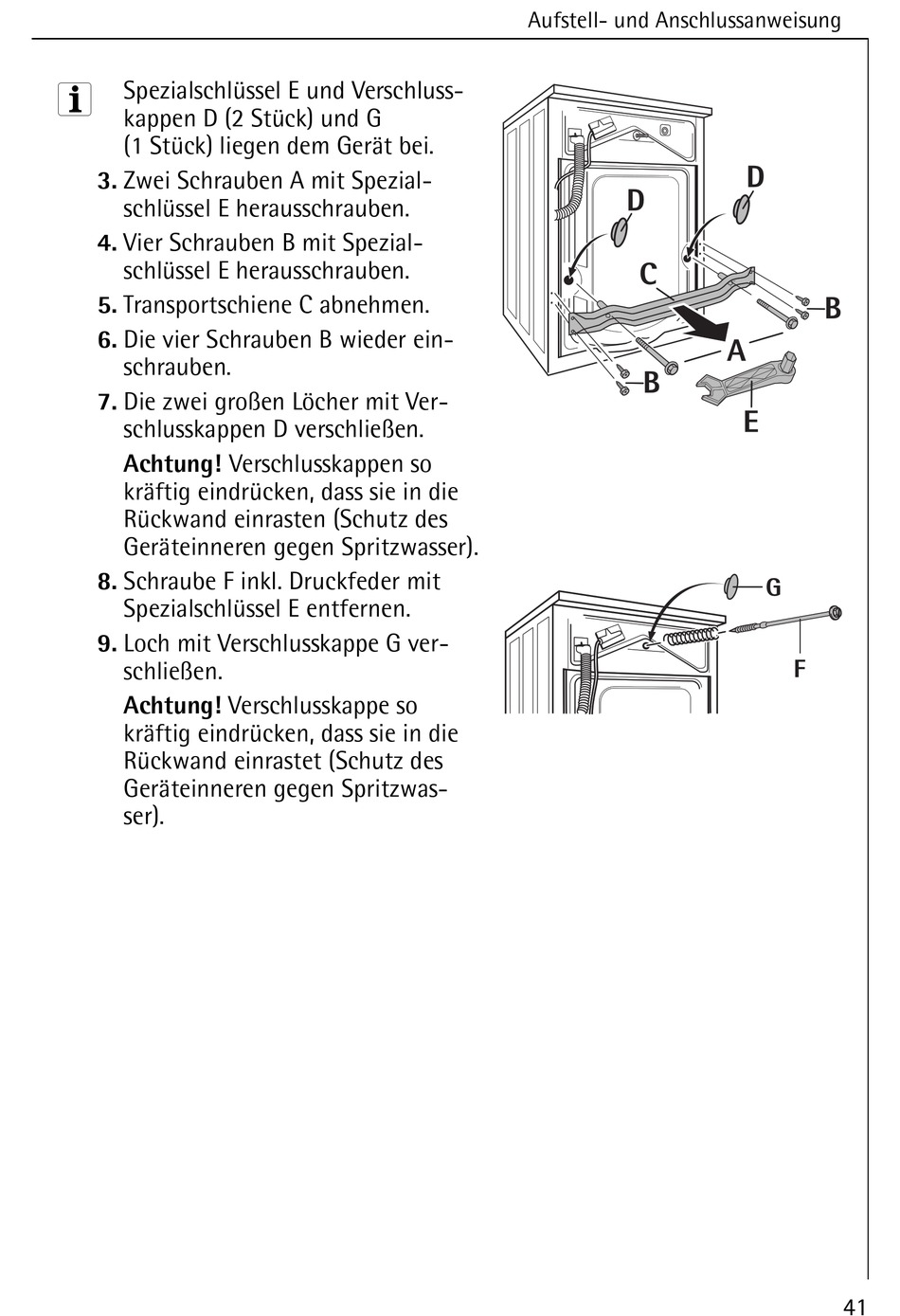

Spezialschlüssel E und Verschluss-
3
kappen D (2 Stück) und G
(1 Stück) liegen dem Gerät bei.
3. Zwei Schrauben A mit Spezial-
schlüssel E herausschrauben.
4. Vier Schrauben B mit Spezial-
schlüssel E herausschrauben.
5. Transportschiene C abnehmen.
6. Die vier Schrauben B wieder ein-
schrauben.
7. Die zwei großen Löcher mit Ver-
schlusskappen D verschließen.
Achtung! Verschlusskappen so
kräftig eindrücken, dass sie in die
Rückwand einrasten (Schutz des
Geräteinneren gegen Spritzwasser).
8. Schraube F inkl. Druckfeder mit
Spezialschlüssel E entfernen.
9. Loch mit Verschlusskappe G ver-
schließen.
Achtung! Verschlusskappe so
kräftig eindrücken, dass sie in die
Rückwand einrastet (Schutz des
Geräteinneren gegen Spritzwas-
ser).
Aufstell- und Anschlussanweisung
41
