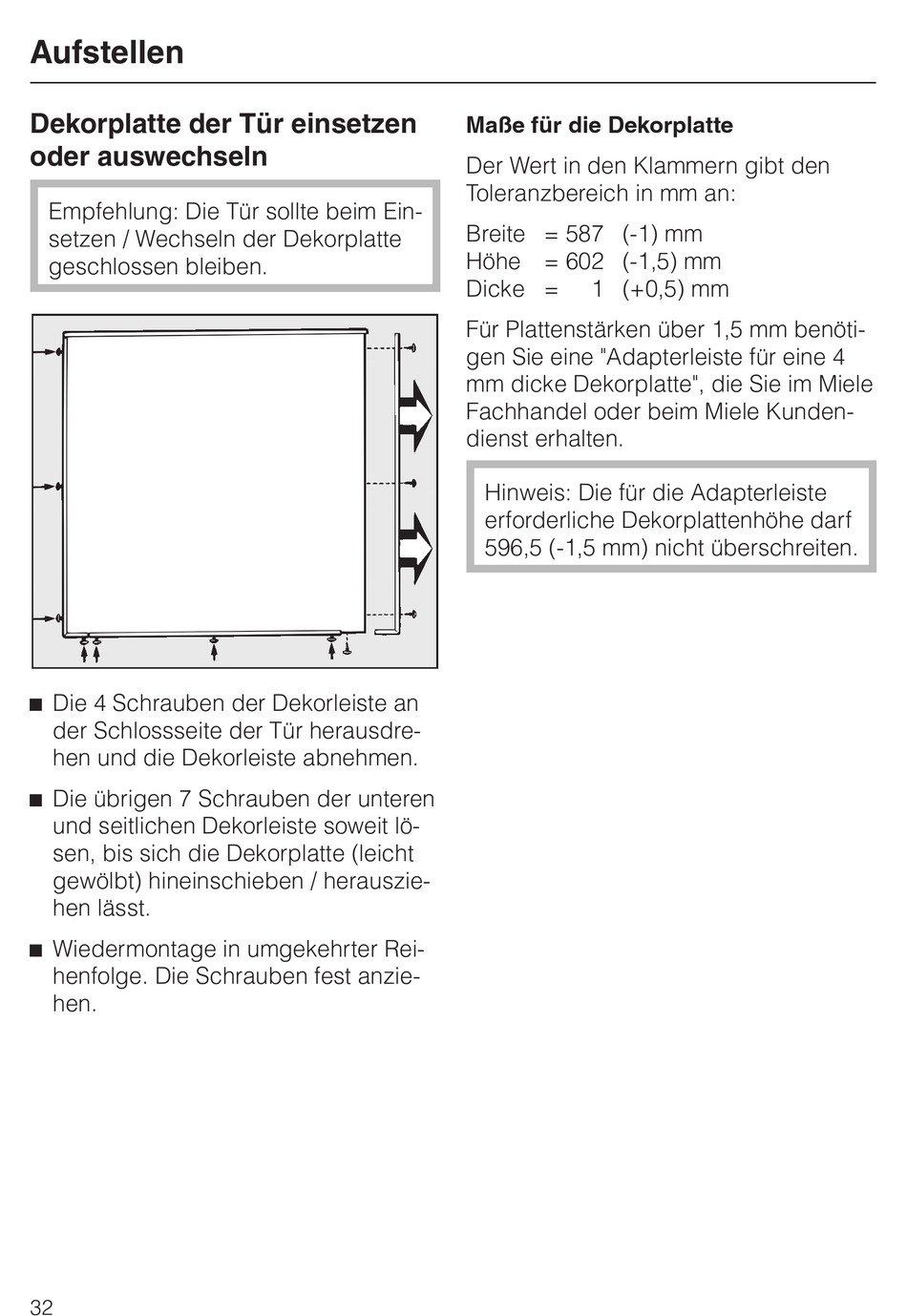

Aufstellen
Dekorplatte der Tür einsetzen
oder auswechseln
Empfehlung: Die Tür sollte beim Ein-
setzen / Wechseln der Dekorplatte
geschlossen bleiben.
^ Die 4 Schrauben der Dekorleiste an
der Schlossseite der Tür herausdre-
hen und die Dekorleiste abnehmen.
^ Die übrigen 7 Schrauben der unteren
und seitlichen Dekorleiste soweit lö-
sen, bis sich die Dekorplatte (leicht
gewölbt) hineinschieben / herauszie-
hen lässt.
^ Wiedermontage in umgekehrter Rei-
henfolge. Die Schrauben fest anzie-
hen.
32
Maße für die Dekorplatte
Der Wert in den Klammern gibt den
Toleranzbereich in mm an:
Breite = 587 (-1) mm
Höhe = 602 (-1,5) mm
Dicke =
1 (+0,5) mm
Für Plattenstärken über 1,5 mm benöti-
gen Sie eine "Adapterleiste für eine 4
mm dicke Dekorplatte", die Sie im Miele
Fachhandel oder beim Miele Kunden-
dienst erhalten.
Hinweis: Die für die Adapterleiste
erforderliche Dekorplattenhöhe darf
596,5 (-1,5 mm) nicht überschreiten.
